Пружно-запобіжна муфта

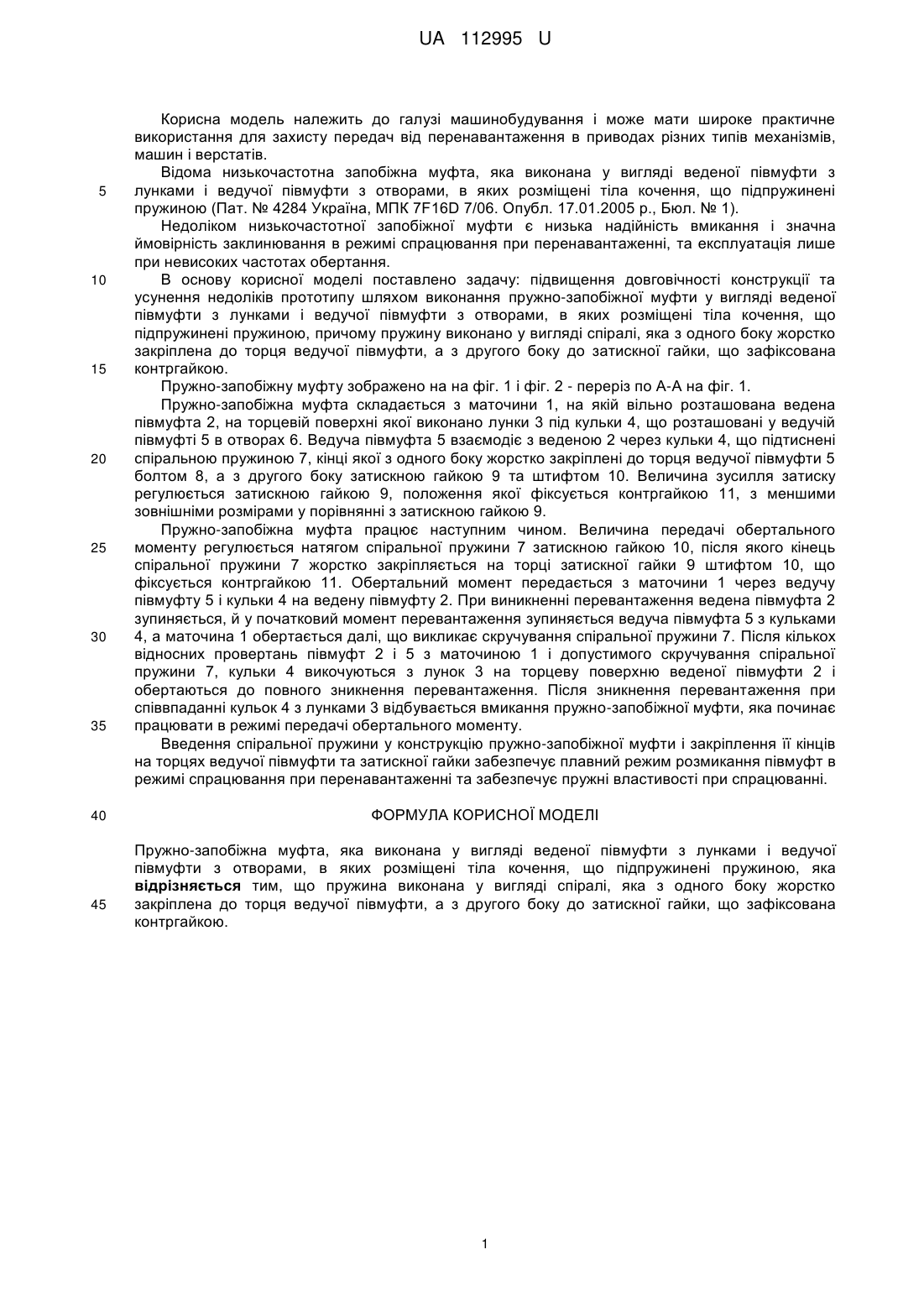

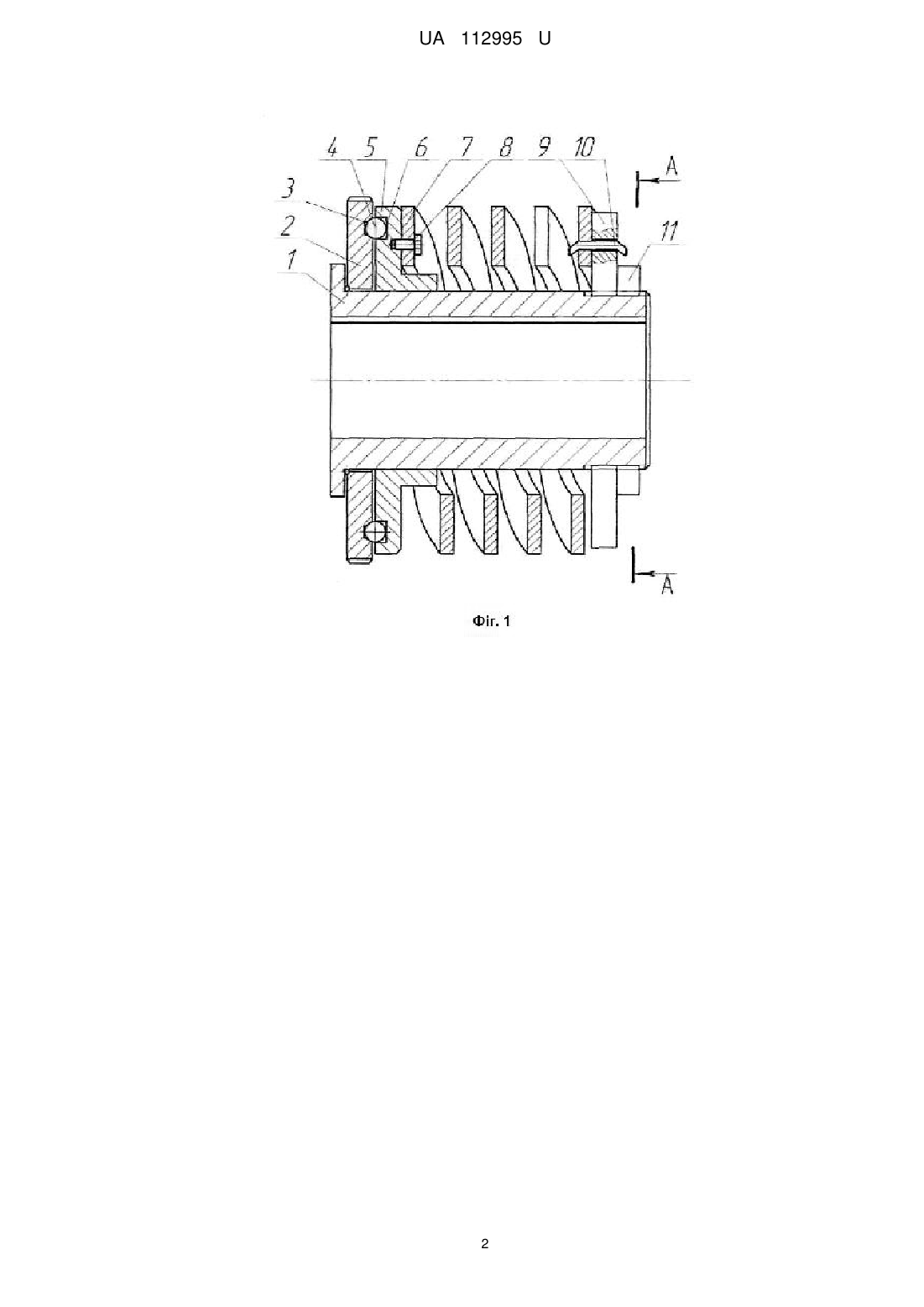

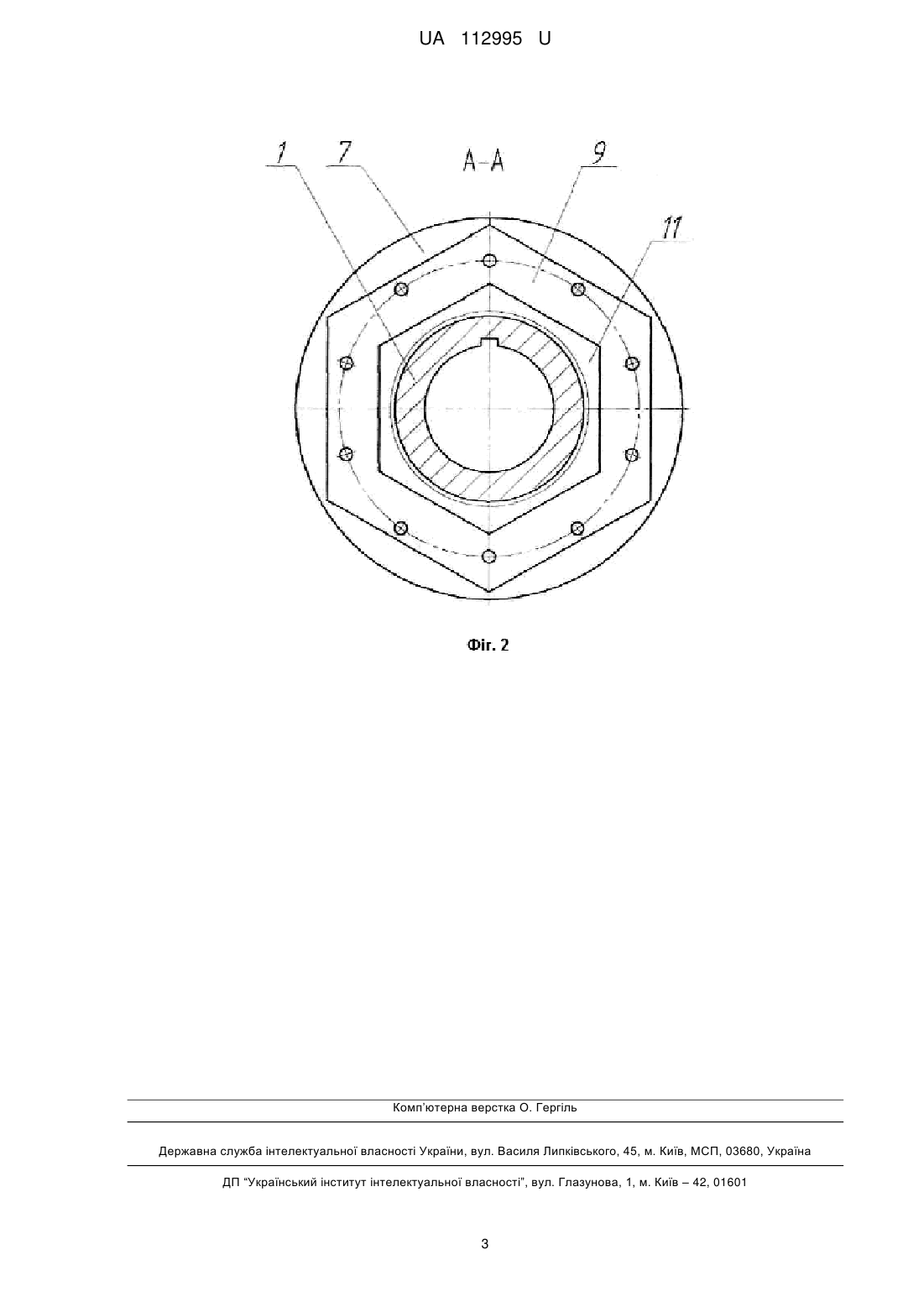

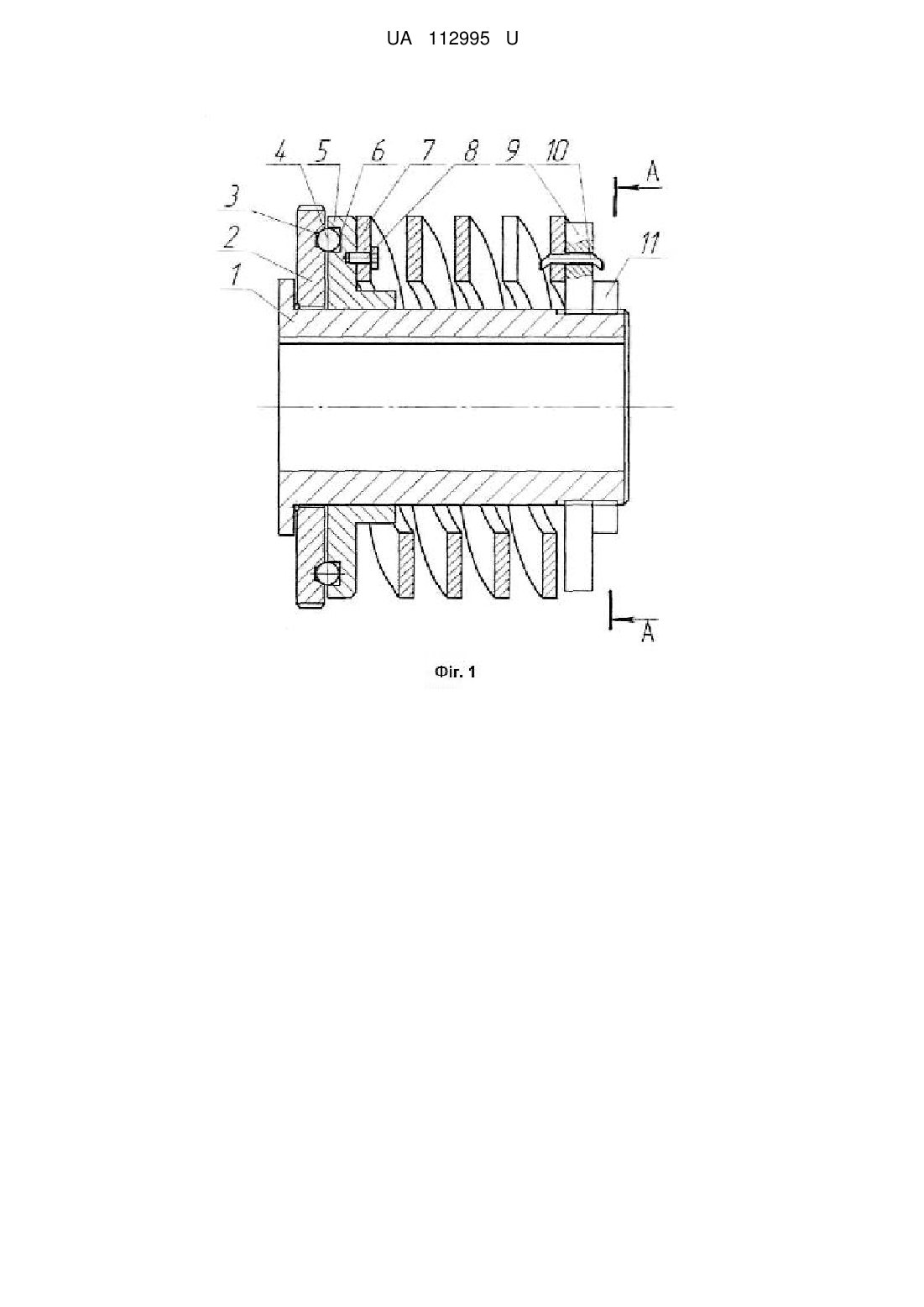

Реферат: Пружно-запобіжна муфта виконана у вигляді веденої півмуфти з лунками, і ведучої півмуфти з отворами, в яких розміщені тіла кочення, що підпружинені пружиною. Пружина виконана у вигляді спіралі, яка з одного боку жорстко закріплена до торця ведучої півмуфти, а з другого боку до затискної гайки, що зафіксована контргайкою. UA 112995 U (54) ПРУЖНО-ЗАПОБІЖНА МУФТА UA 112995 U UA 112995 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може мати широке практичне використання для захисту передач від перенавантаження в приводах різних типів механізмів, машин і верстатів. Відома низькочастотна запобіжна муфта, яка виконана у вигляді веденої півмуфти з лунками і ведучої півмуфти з отворами, в яких розміщені тіла кочення, що підпружинені пружиною (Пат. № 4284 Україна, МПК 7F16D 7/06. Опубл. 17.01.2005 р., Бюл. № 1). Недоліком низькочастотної запобіжної муфти є низька надійність вмикання і значна ймовірність заклинювання в режимі спрацювання при перенавантаженні, та експлуатація лише при невисоких частотах обертання. В основу корисної моделі поставлено задачу: підвищення довговічності конструкції та усунення недоліків прототипу шляхом виконання пружно-запобіжної муфти у вигляді веденої півмуфти з лунками і ведучої півмуфти з отворами, в яких розміщені тіла кочення, що підпружинені пружиною, причому пружину виконано у вигляді спіралі, яка з одного боку жорстко закріплена до торця ведучої півмуфти, а з другого боку до затискної гайки, що зафіксована контргайкою. Пружно-запобіжну муфту зображено на на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Пружно-запобіжна муфта складається з маточини 1, на якій вільно розташована ведена півмуфта 2, на торцевій поверхні якої виконано лунки 3 під кульки 4, що розташовані у ведучій півмуфті 5 в отворах 6. Ведуча півмуфта 5 взаємодіє з веденою 2 через кульки 4, що підтиснені спіральною пружиною 7, кінці якої з одного боку жорстко закріплені до торця ведучої півмуфти 5 болтом 8, а з другого боку затискною гайкою 9 та штифтом 10. Величина зусилля затиску регулюється затискною гайкою 9, положення якої фіксується контргайкою 11, з меншими зовнішніми розмірами у порівнянні з затискною гайкою 9. Пружно-запобіжна муфта працює наступним чином. Величина передачі обертального моменту регулюється натягом спіральної пружини 7 затискною гайкою 10, після якого кінець спіральної пружини 7 жорстко закріпляється на торці затискної гайки 9 штифтом 10, що фіксується контргайкою 11. Обертальний момент передається з маточини 1 через ведучу півмуфту 5 і кульки 4 на ведену півмуфту 2. При виникненні перевантаження ведена півмуфта 2 зупиняється, й у початковий момент перевантаження зупиняється ведуча півмуфта 5 з кульками 4, а маточина 1 обертається далі, що викликає скручування спіральної пружини 7. Після кількох відносних провертань півмуфт 2 і 5 з маточиною 1 і допустимого скручування спіральної пружини 7, кульки 4 викочуються з лунок 3 на торцеву поверхню веденої півмуфти 2 і обертаються до повного зникнення перевантаження. Після зникнення перевантаження при співвпаданні кульок 4 з лунками 3 відбувається вмикання пружно-запобіжної муфти, яка починає працювати в режимі передачі обертального моменту. Введення спіральної пружини у конструкцію пружно-запобіжної муфти і закріплення її кінців на торцях ведучої півмуфти та затискної гайки забезпечує плавний режим розмикання півмуфт в режимі спрацювання при перенавантаженні та забезпечує пружні властивості при спрацюванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пружно-запобіжна муфта, яка виконана у вигляді веденої півмуфти з лунками і ведучої півмуфти з отворами, в яких розміщені тіла кочення, що підпружинені пружиною, яка відрізняється тим, що пружина виконана у вигляді спіралі, яка з одного боку жорстко закріплена до торця ведучої півмуфти, а з другого боку до затискної гайки, що зафіксована контргайкою. 1 UA 112995 U 2 UA 112995 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
