Внурішньонапружена система перемички

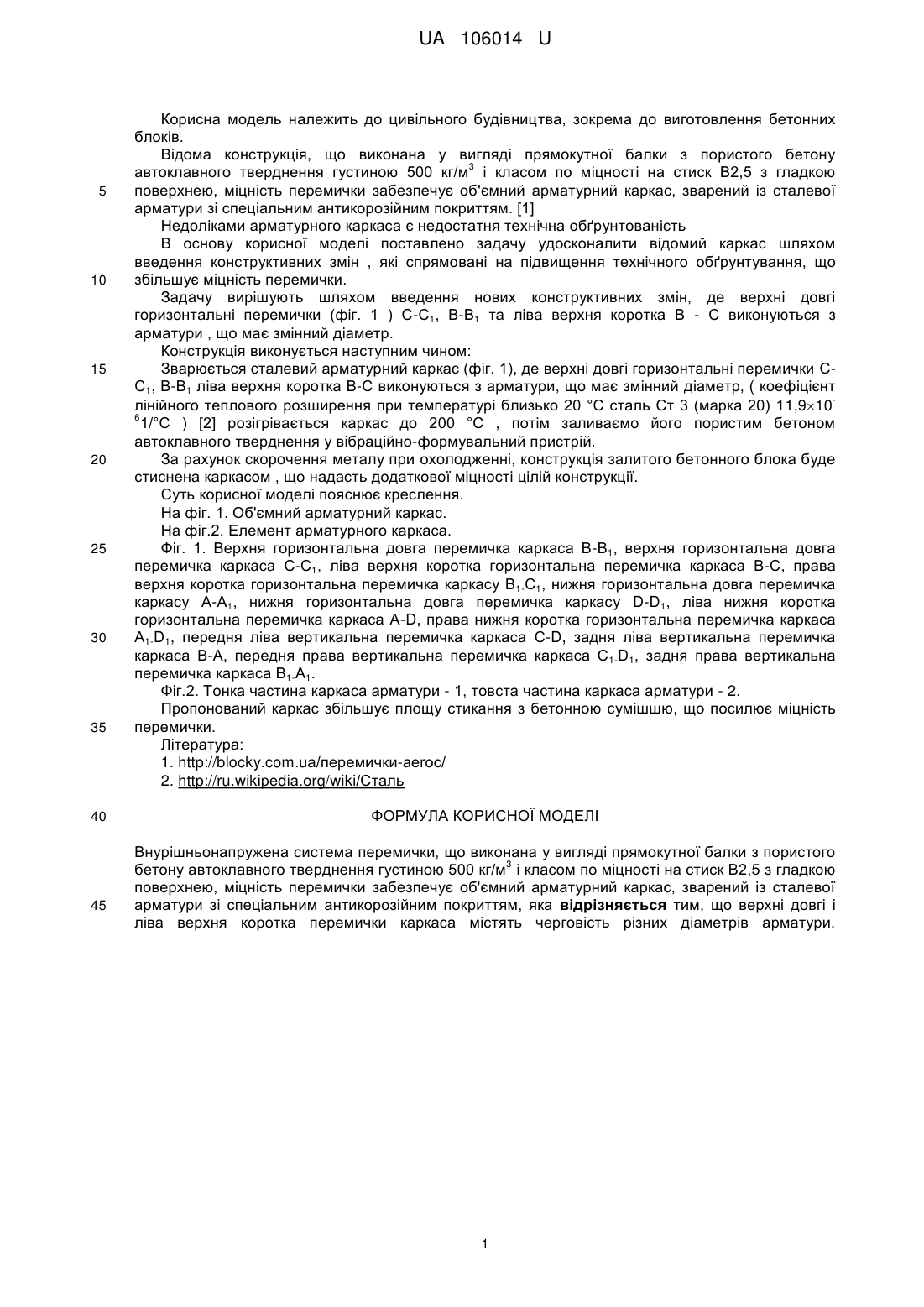

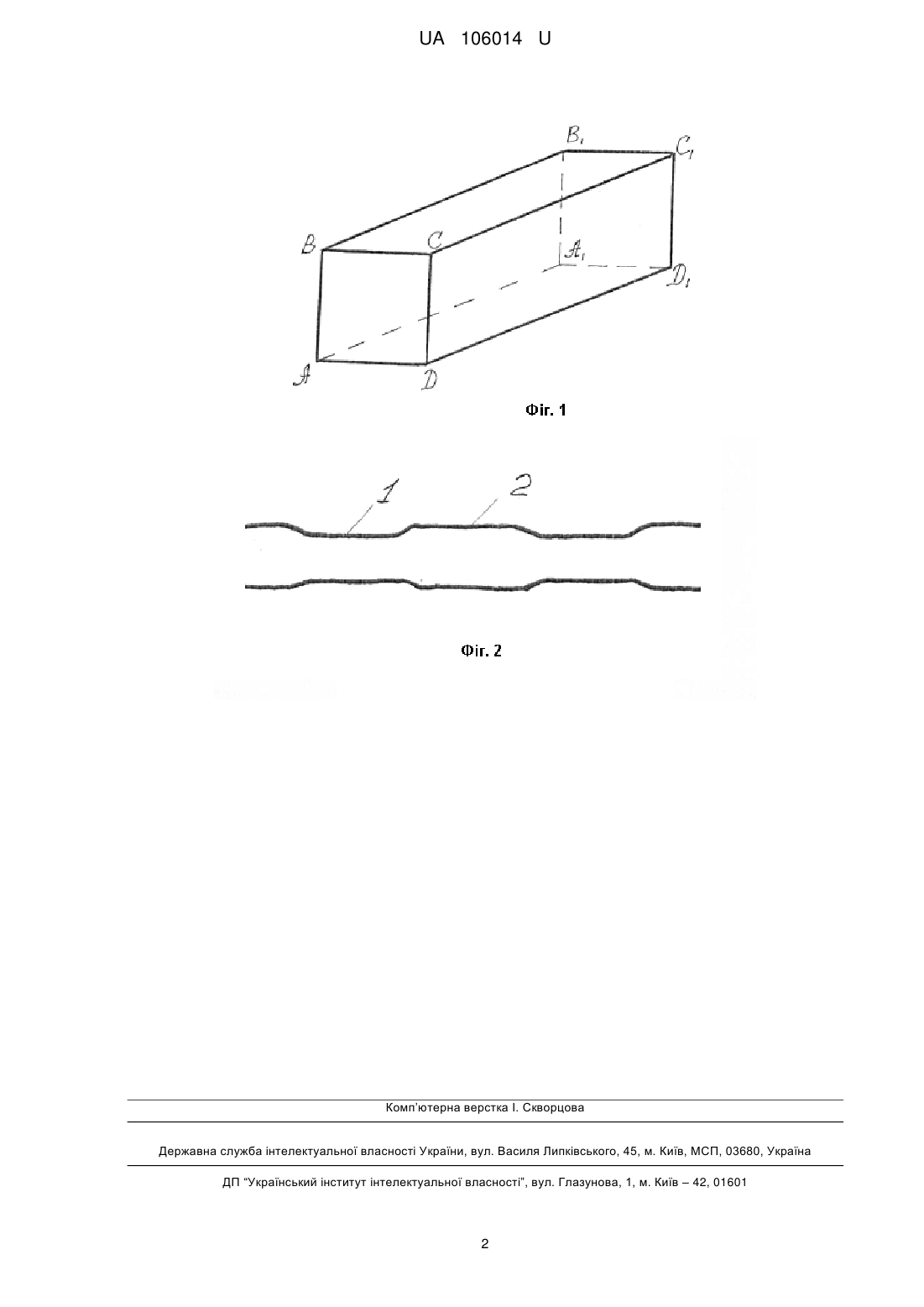

Реферат: Внурішньонапружена система перемички виконана у вигляді прямокутної балки з пористого 3 бетону автоклавного тверднення густиною 500 кг/м і класом по міцності на стиск В2,5 з гладкою поверхнею, міцність перемички забезпечує об'ємний арматурний каркас, зварений із сталевої арматури зі спеціальним антикорозійним покриттям. Верхні довгі і ліва верхня коротка перемички каркаса містять черговість різних діаметрів арматури. UA 106014 U (54) ВНУРІШНЬОНАПРУЖЕНА СИСТЕМА ПЕРЕМИЧКИ UA 106014 U UA 106014 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до цивільного будівництва, зокрема до виготовлення бетонних блоків. Відома конструкція, що виконана у вигляді прямокутної балки з пористого бетону 3 автоклавного тверднення густиною 500 кг/м і класом по міцності на стиск В2,5 з гладкою поверхнею, міцність перемички забезпечує об'ємний арматурний каркас, зварений із сталевої арматури зі спеціальним антикорозійним покриттям. [1] Недоліками арматурного каркаса є недостатня технічна обґрунтованість В основу корисної моделі поставлено задачу удосконалити відомий каркас шляхом введення конструктивних змін , які спрямовані на підвищення технічного обґрунтування, що збільшує міцність перемички. Задачу вирішують шляхом введення нових конструктивних змін, де верхні довгі горизонтальні перемички (фіг. 1 ) С-С1, В-В1 та ліва верхня коротка В - С виконуються з арматури , що має змінний діаметр. Конструкція виконується наступним чином: Зварюється сталевий арматурний каркас (фіг. 1), де верхні довгі горизонтальні перемички СС1, В-В1 ліва верхня коротка В-С виконуються з арматури, що має змінний діаметр, ( коефіцієнт лінійного теплового розширення при температурі близько 20 °С сталь Ст 3 (марка 20) 11,910 6 1/°С ) [2] розігрівається каркас до 200 °С , потім заливаємо його пористим бетоном автоклавного тверднення у вібраційно-формувальний пристрій. За рахунок скорочення металу при охолодженні, конструкція залитого бетонного блока буде стиснена каркасом , що надасть додаткової міцності цілій конструкції. Суть корисної моделі пояснює креслення. На фіг. 1. Об'ємний арматурний каркас. На фіг.2. Елемент арматурного каркаса. Фіг. 1. Верхня горизонтальна довга перемичка каркаса В-В1, верхня горизонтальна довга перемичка каркаса С-С1, ліва верхня коротка горизонтальна перемичка каркаса В-С, права верхня коротка горизонтальна перемичка каркасу В1-С1, нижня горизонтальна довга перемичка каркасу А-А1, нижня горизонтальна довга перемичка каркасу D-D1, ліва нижня коротка горизонтальна перемичка каркаса А-D, права нижня коротка горизонтальна перемичка каркаса Α1-D1, передня ліва вертикальна перемичка каркаса С-D, задня ліва вертикальна перемичка каркаса В-А, передня права вертикальна перемичка каркаса С1-D1, задня права вертикальна перемичка каркаса В1-А1. Фіг.2. Тонка частина каркаса арматури - 1, товста частина каркаса арматури - 2. Пропонований каркас збільшує площу стикання з бетонною сумішшю, що посилює міцність перемички. Література: 1. http://blocky.com.uа/перемички-аеrос/ 2. http://ru.wіkіреdiа.оrg/wiki/Сталь ФОРМУЛА КОРИСНОЇ МОДЕЛІ Внурішньонапружена система перемички, що виконана у вигляді прямокутної балки з пористого 3 бетону автоклавного тверднення густиною 500 кг/м і класом по міцності на стиск В2,5 з гладкою поверхнею, міцність перемички забезпечує об'ємний арматурний каркас, зварений із сталевої арматури зі спеціальним антикорозійним покриттям, яка відрізняється тим, що верхні довгі і ліва верхня коротка перемички каркаса містять черговість різних діаметрів арматури. 1 UA 106014 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
