Спосіб випробування пластмас на ударне зношування

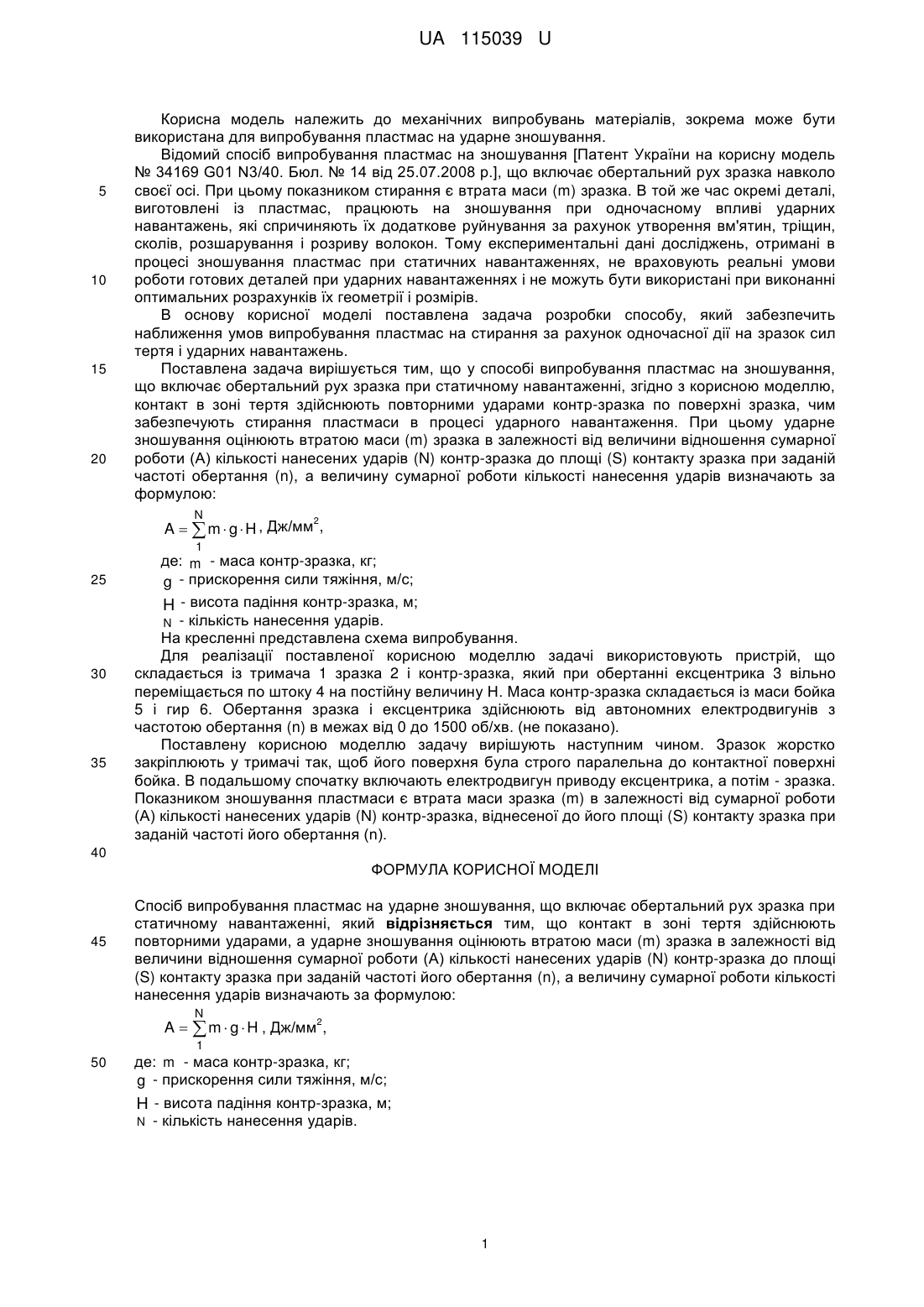

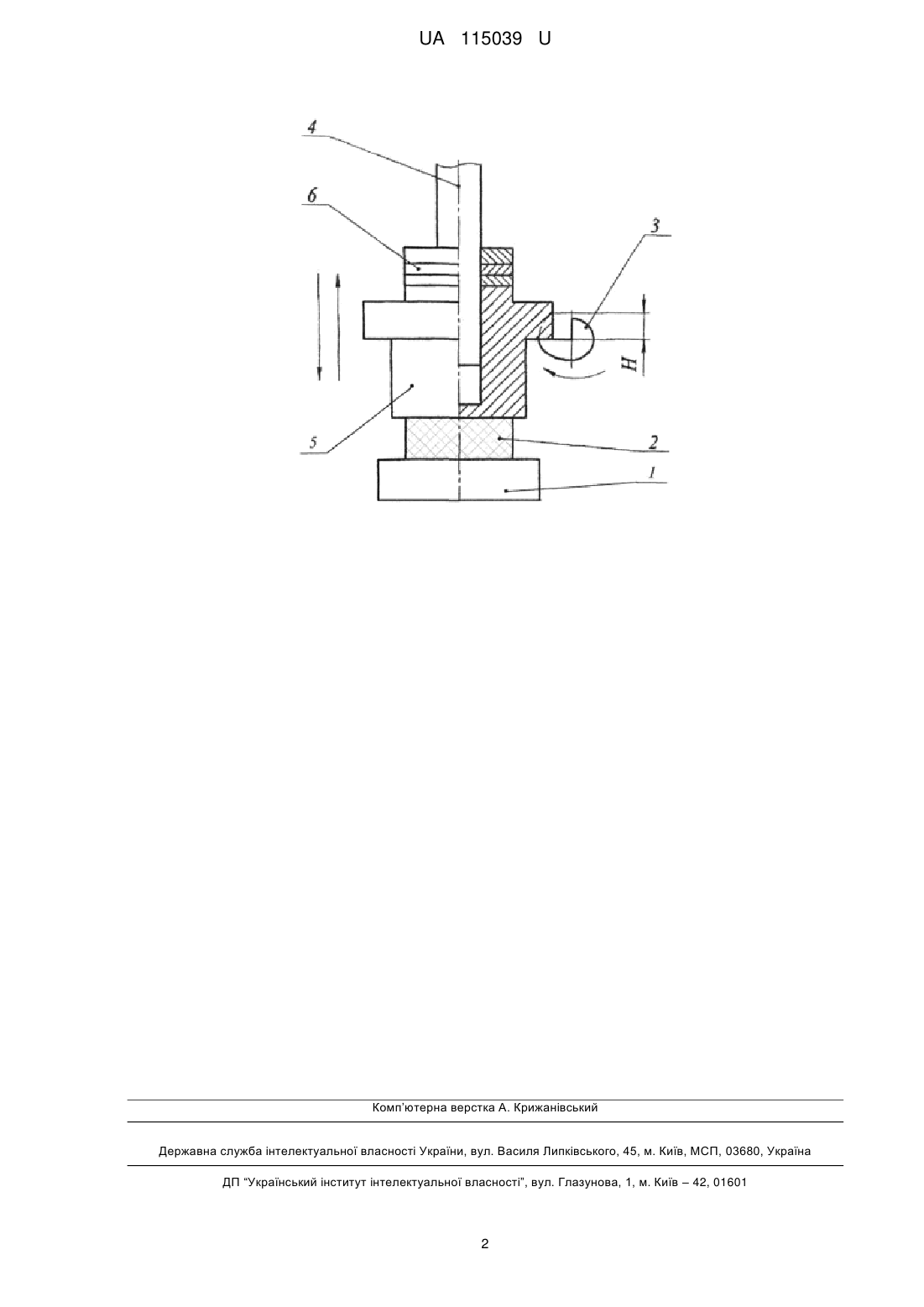

Реферат: Спосіб випробування пластмас на ударне зношування включає обертальний рух зразка при статичному навантаженні. При цьому контакт в зоні тертя здійснюють повторними ударами, а ударне зношування оцінюють втратою маси зразка в залежності від величини відношення сумарної роботи кількості нанесених ударів контр-зразка до площі контакту зразка при заданій частоті його обертання. UA 115039 U (12) UA 115039 U UA 115039 U 5 10 15 20 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для випробування пластмас на ударне зношування. Відомий спосіб випробування пластмас на зношування [Патент України на корисну модель № 34169 G01 N3/40. Бюл. № 14 від 25.07.2008 p.], що включає обертальний рух зразка навколо своєї осі. При цьому показником стирання є втрата маси (m) зразка. В той же час окремі деталі, виготовлені із пластмас, працюють на зношування при одночасному впливі ударних навантажень, які спричиняють їх додаткове руйнування за рахунок утворення вм'ятин, тріщин, сколів, розшарування і розриву волокон. Тому експериментальні дані досліджень, отримані в процесі зношування пластмас при статичних навантаженнях, не враховують реальні умови роботи готових деталей при ударних навантаженнях і не можуть бути використані при виконанні оптимальних розрахунків їх геометрії і розмірів. В основу корисної моделі поставлена задача розробки способу, який забезпечить наближення умов випробування пластмас на стирання за рахунок одночасної дії на зразок сил тертя і ударних навантажень. Поставлена задача вирішується тим, що у способі випробування пластмас на зношування, що включає обертальний рух зразка при статичному навантаженні, згідно з корисною моделлю, контакт в зоні тертя здійснюють повторними ударами контр-зразка по поверхні зразка, чим забезпечують стирання пластмаси в процесі ударного навантаження. При цьому ударне зношування оцінюють втратою маси (m) зразка в залежності від величини відношення сумарної роботи (А) кількості нанесених ударів (N) контр-зразка до площі (S) контакту зразка при заданій частоті обертання (n), а величину сумарної роботи кількості нанесення ударів визначають за формулою: N A   m  g  H , Дж/мм , 2 1 25 30 35 де: m - маса контр-зразка, кг; g - прискорення сили тяжіння, м/с; H - висота падіння контр-зразка, м; N - кількість нанесення ударів. На кресленні представлена схема випробування. Для реалізації поставленої корисною моделлю задачі використовують пристрій, що складається із тримача 1 зразка 2 і контр-зразка, який при обертанні ексцентрика 3 вільно переміщається по штоку 4 на постійну величину Н. Маса контр-зразка складається із маси бойка 5 і гир 6. Обертання зразка і ексцентрика здійснюють від автономних електродвигунів з частотою обертання (n) в межах від 0 до 1500 об/хв. (не показано). Поставлену корисною моделлю задачу вирішують наступним чином. Зразок жорстко закріплюють у тримачі так, щоб його поверхня була строго паралельна до контактної поверхні бойка. В подальшому спочатку включають електродвигун приводу ексцентрика, а потім - зразка. Показником зношування пластмаси є втрата маси зразка (m) в залежності від сумарної роботи (А) кількості нанесених ударів (N) контр-зразка, віднесеної до його площі (S) контакту зразка при заданій частоті його обертання (n). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб випробування пластмас на ударне зношування, що включає обертальний рух зразка при статичному навантаженні, який відрізняється тим, що контакт в зоні тертя здійснюють повторними ударами, а ударне зношування оцінюють втратою маси (m) зразка в залежності від величини відношення сумарної роботи (А) кількості нанесених ударів (N) контр-зразка до площі (S) контакту зразка при заданій частоті його обертання (n), а величину сумарної роботи кількості нанесення ударів визначають за формулою: N A   m  g  H , Дж/мм2, 1 50 де: m - маса контр-зразка, кг; g - прискорення сили тяжіння, м/с; H - висота падіння контр-зразка, м; N - кількість нанесення ударів. 1 UA 115039 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
