Кришка для кокілю відцентрового лиття

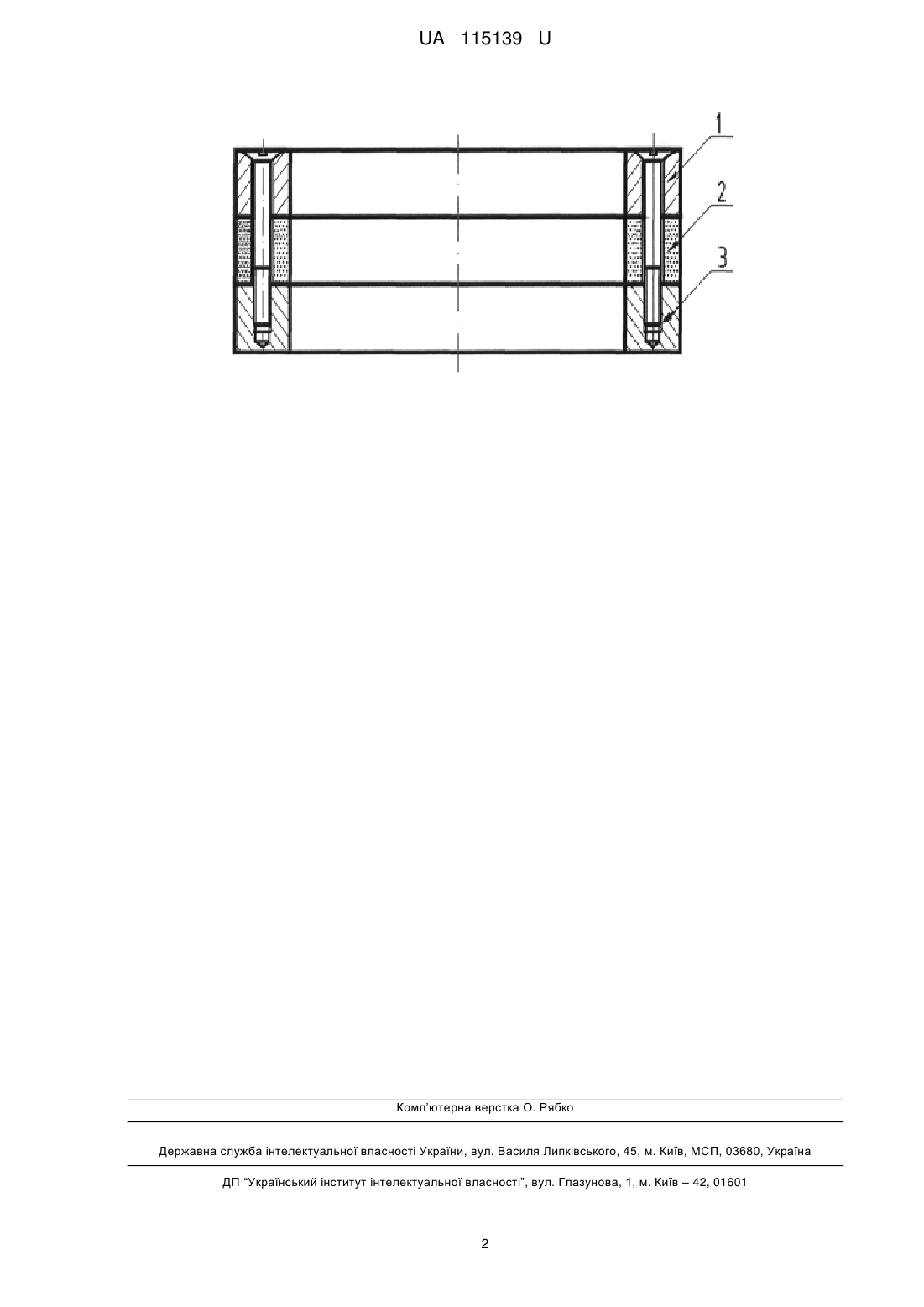

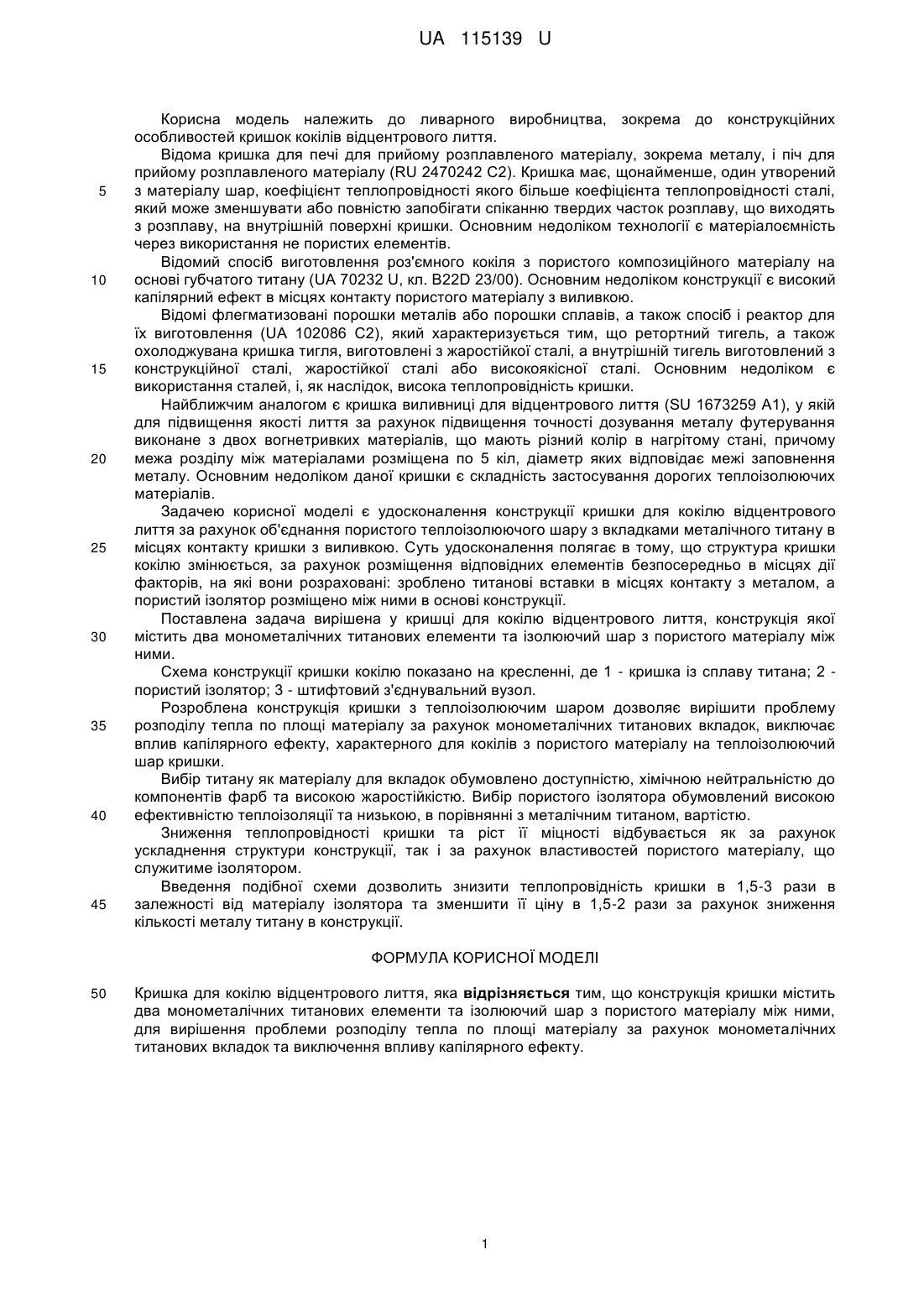

Реферат: Кришка для кокілю відцентрового лиття містить два монометалічних титанових елементи та ізолюючий шар з пористого матеріалу між ними. UA 115139 U (54) КРИШКА ДЛЯ КОКІЛЮ ВІДЦЕНТРОВОГО ЛИТТЯ UA 115139 U UA 115139 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ливарного виробництва, зокрема до конструкційних особливостей кришок кокілів відцентрового лиття. Відома кришка для печі для прийому розплавленого матеріалу, зокрема металу, і піч для прийому розплавленого матеріалу (RU 2470242 С2). Кришка має, щонайменше, один утворений з матеріалу шар, коефіцієнт теплопровідності якого більше коефіцієнта теплопровідності сталі, який може зменшувати або повністю запобігати спіканню твердих часток розплаву, що виходять з розплаву, на внутрішній поверхні кришки. Основним недоліком технології є матеріалоємність через використання не пористих елементів. Відомий спосіб виготовлення роз'ємного кокіля з пористого композиційного матеріалу на основі губчатого титану (UA 70232 U, кл. B22D 23/00). Основним недоліком конструкції є високий капілярний ефект в місцях контакту пористого матеріалу з виливкою. Відомі флегматизовані порошки металів або порошки сплавів, а також спосіб і реактор для їх виготовлення (UA 102086 С2), який характеризується тим, що ретортний тигель, а також охолоджувана кришка тигля, виготовлені з жаростійкої сталі, а внутрішній тигель виготовлений з конструкційної сталі, жаростійкої сталі або високоякісної сталі. Основним недоліком є використання сталей, і, як наслідок, висока теплопровідність кришки. Найближчим аналогом є кришка виливниці для відцентрового лиття (SU 1673259 А1), у якій для підвищення якості лиття за рахунок підвищення точності дозування металу футерування виконане з двох вогнетривких матеріалів, що мають різний колір в нагрітому стані, причому межа розділу між матеріалами розміщена по 5 кіл, діаметр яких відповідає межі заповнення металу. Основним недоліком даної кришки є складність застосування дорогих теплоізолюючих матеріалів. Задачею корисної моделі є удосконалення конструкції кришки для кокілю відцентрового лиття за рахунок об'єднання пористого теплоізолюючого шару з вкладками металічного титану в місцях контакту кришки з виливкою. Суть удосконалення полягає в тому, що структура кришки кокілю змінюється, за рахунок розміщення відповідних елементів безпосередньо в місцях дії факторів, на які вони розраховані: зроблено титанові вставки в місцях контакту з металом, а пористий ізолятор розміщено між ними в основі конструкції. Поставлена задача вирішена у кришці для кокілю відцентрового лиття, конструкція якої містить два монометалічних титанових елементи та ізолюючий шар з пористого матеріалу між ними. Схема конструкції кришки кокілю показано на кресленні, де 1 - кришка із сплаву титана; 2 пористий ізолятор; 3 - штифтовий з'єднувальний вузол. Розроблена конструкція кришки з теплоізолюючим шаром дозволяє вирішити проблему розподілу тепла по площі матеріалу за рахунок монометалічних титанових вкладок, виключає вплив капілярного ефекту, характерного для кокілів з пористого матеріалу на теплоізолюючий шар кришки. Вибір титану як матеріалу для вкладок обумовлено доступністю, хімічною нейтральністю до компонентів фарб та високою жаростійкістю. Вибір пористого ізолятора обумовлений високою ефективністю теплоізоляції та низькою, в порівнянні з металічним титаном, вартістю. Зниження теплопровідності кришки та ріст її міцності відбувається як за рахунок ускладнення структури конструкції, так і за рахунок властивостей пористого матеріалу, що служитиме ізолятором. Введення подібної схеми дозволить знизити теплопровідність кришки в 1,5-3 рази в залежності від матеріалу ізолятора та зменшити її ціну в 1,5-2 рази за рахунок зниження кількості металу титану в конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кришка для кокілю відцентрового лиття, яка відрізняється тим, що конструкція кришки містить два монометалічних титанових елементи та ізолюючий шар з пористого матеріалу між ними, для вирішення проблеми розподілу тепла по площі матеріалу за рахунок монометалічних титанових вкладок та виключення впливу капілярного ефекту. 1 UA 115139 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
