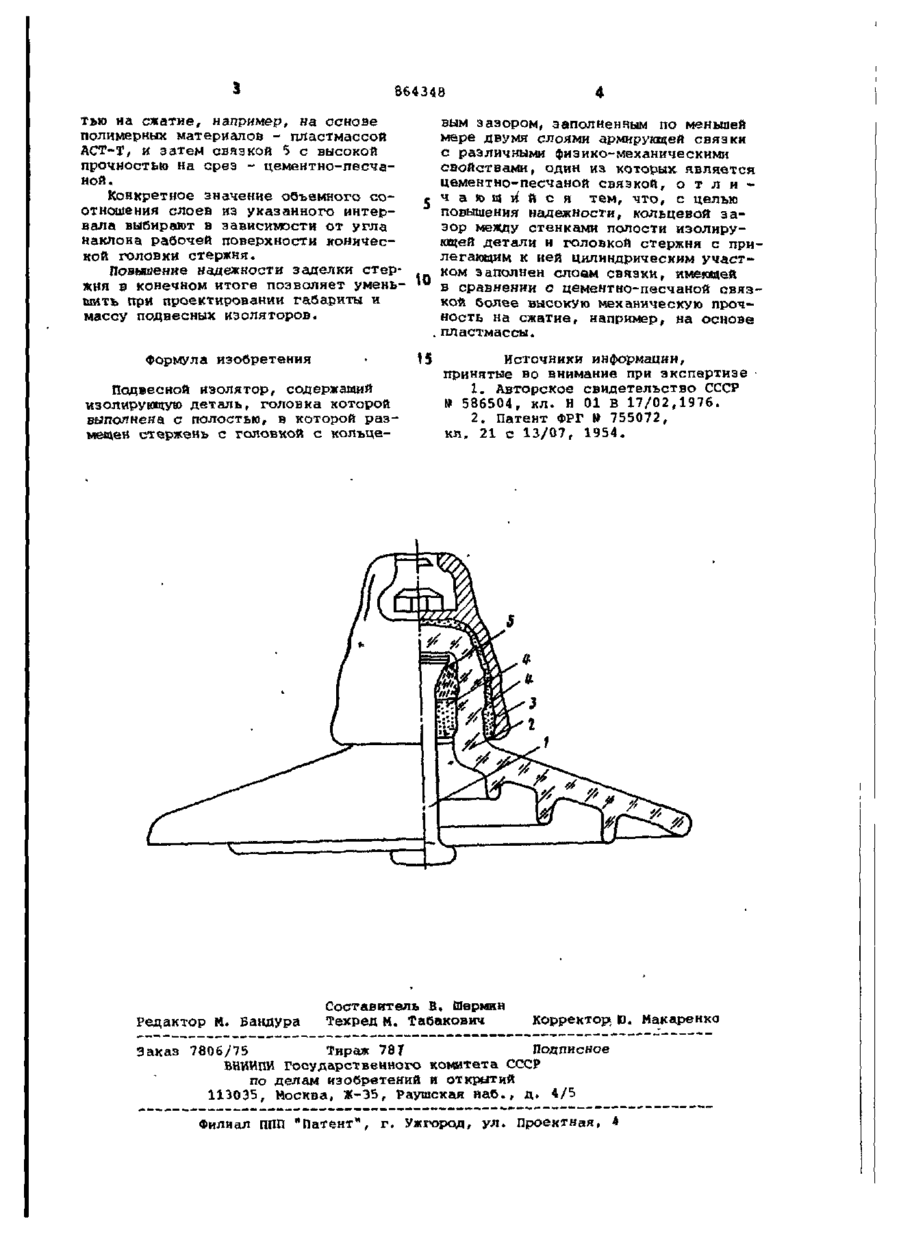

СА БРЄТЕ Союз Советских Социалистических Республик К (61)Дополнительное кавт.свид-ву (22) Заявлено 25.06.79 . Кл. (21)2785521/24-07 Н 01 В 17/38 с присоединением заявки №Государственный комитет СССР по делам изобретений и открытий (23) ПриоритетОлубликовано 15.09.81. Бюллетень № 34 Дата опубликования описания 15D9.81 (72) Авторы изобретения (53)УДКб2і.зі5 (088.8) Н.Н. Шерлаимов, И.М. Миронов и Н.Я. Гусак (71) Заявитель Специальное конструкторско-технологическое бюро по изоляторам и арматуре треста "Электросетьиэоляция" (54) ПОДВЕСНОЙ ИЗОЛЯТОР 1 Изобретение относится к энергетической промышленности и может быть использовано при производстве высоковольтных подвесных изоляторов. Известен подвесной изолятор, с о с тоящий из изолирующего элемента, шапки и стержня, соединенных между собой армирующей связкой [ l j . Подобный изолятор с однотипной 10 армирующей связкой не обеспечивает достаточной прочности, в частности равнопрочности заделки стержня в и з о лирукщую деталь с заделкой головки изолирующей детали в полость шапки. 15 Наиболее близким по технической сущности и достигаемому результату к предлагаемому является изолятор, содержащий изолирующую д е т а л ь , головка которой выполнена с полостью, в которой размещен стержень с головкой 20 с кольиевым зазором, заполненным по меньшей мере двумя слоями армирующей связки с различными фиэико-механическими свойствами, один из которых, в частности первый слой на участке 25 размещения головки стержня, является цементно-песчаной связкой C2J * Заполнение кольцевого зазора вокруг головки стержня цементно-песчаной с в я з к о й , а вокруг цилиндрической ч а с - 30 ти стержня металлической связкой, не решает задачу повышения надежности заделки с учетом фактического распределения нагрузок вдоль заделки стержня и прочностных характеристик материалов связок. Цель изобретения - повышение надежности заделки стержня. Поставленная цель достигается тем, что в известном подвесном изоляторе кольцевой зазор между стенками полости изолирующей детали и головкой стержня с прилегающим к ней цилиндрическим участком заполнен слоем связки, имеющей в сравнении с цементно-песчаной связкой более высокую механическую прочность на сжатие, например, на основе пластмассы. На чертеже изображен подвесной изолятор (стержень заделанный в и з о лирующую д е т а л ь ) . Подвесной изолятор содержит стержень 1, изолирующую деталь 2 и шапку 3 . Кольцевые з-аэоры между деталями заполнены армирующей связкой, причем между стенками полости изолирующей детали и поверхностью стержня - последовательно двумя слоями армирующей с в я з к и : СВЯЗКОЙ 4 с,ВЫСФКОЙ прочнос 1 fkV> 864348 тъю на сжатие, например, на основе полимерных материалов - пластмассой АСТ-Т, и затем связкой 5 с высокой прочностью на срез - цементно-лесчаной. Конкретное значение объемного соотношения слоев из указанного интервала выбирают в зависимости от угла наклона рабочей поверхности конической головки стержня. Повышение надежности заделки стер жня в конечном итоге позволяет умень шить при проектировании габариты и массу подвесных изоляторов. 15 Формула изобретения Подвесной изолятор, содержащий изолирующую деталь, головка которой выполнена с полостью, в которой размещен стержень с головкой с кольце Редактор М. Бандура вым зазором, заполненным по меньшей мере двумя слоями армируквдей связки с различными физико-механическими свойствами, один из которых является цементно-песчаной связкой, о т л и j ч а ю щ и й с я тем, что, с целью повышения надежности, кольцевой зазор между стенками полости изолирующей детали и головкой стержня с прилегающим к ней цилиндрическим участк о м Э а П О Л Н е н Ю слоем связки, имеющей в сравнении с цементно-песчаной связкой более высокую механическую прочность на сжатие, например, на основе . пластмассы. Источники информации, принятые во внимание при экспертизе • 1. Авторское свидетельство СССР » 586504, кл. Н 01 В 17/02,1976. 2. Патент ФРГ » 755072, кл, 21 с 13/07, 1954. Составитель В, Шермин Техред М. Табакович Корректору Ю. Макаренко Заказ 7806/75 Тираж 787 Подписное ВНИИПИ государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, уп> Проектная, 4
