Залізовідокремлювач електромагнітний підвісний

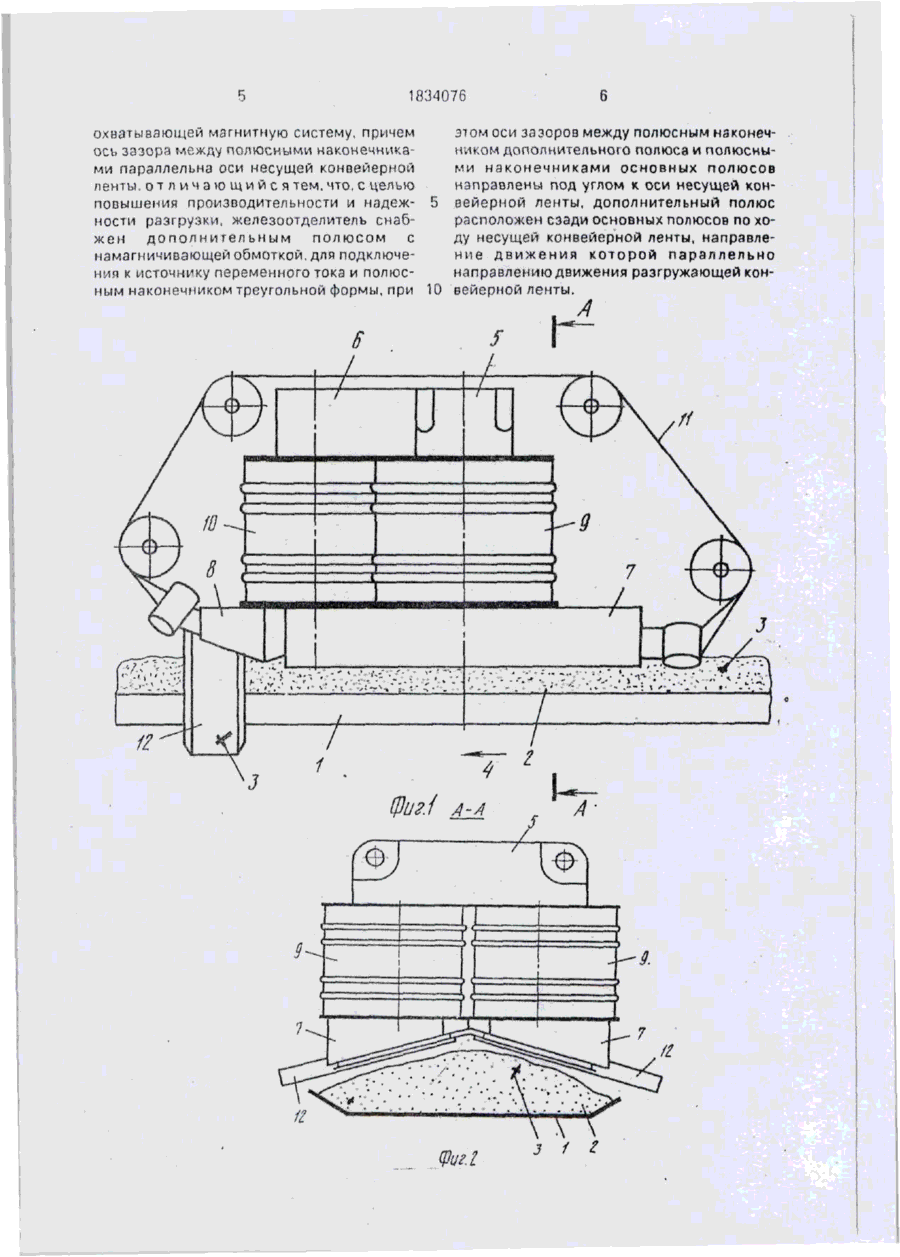

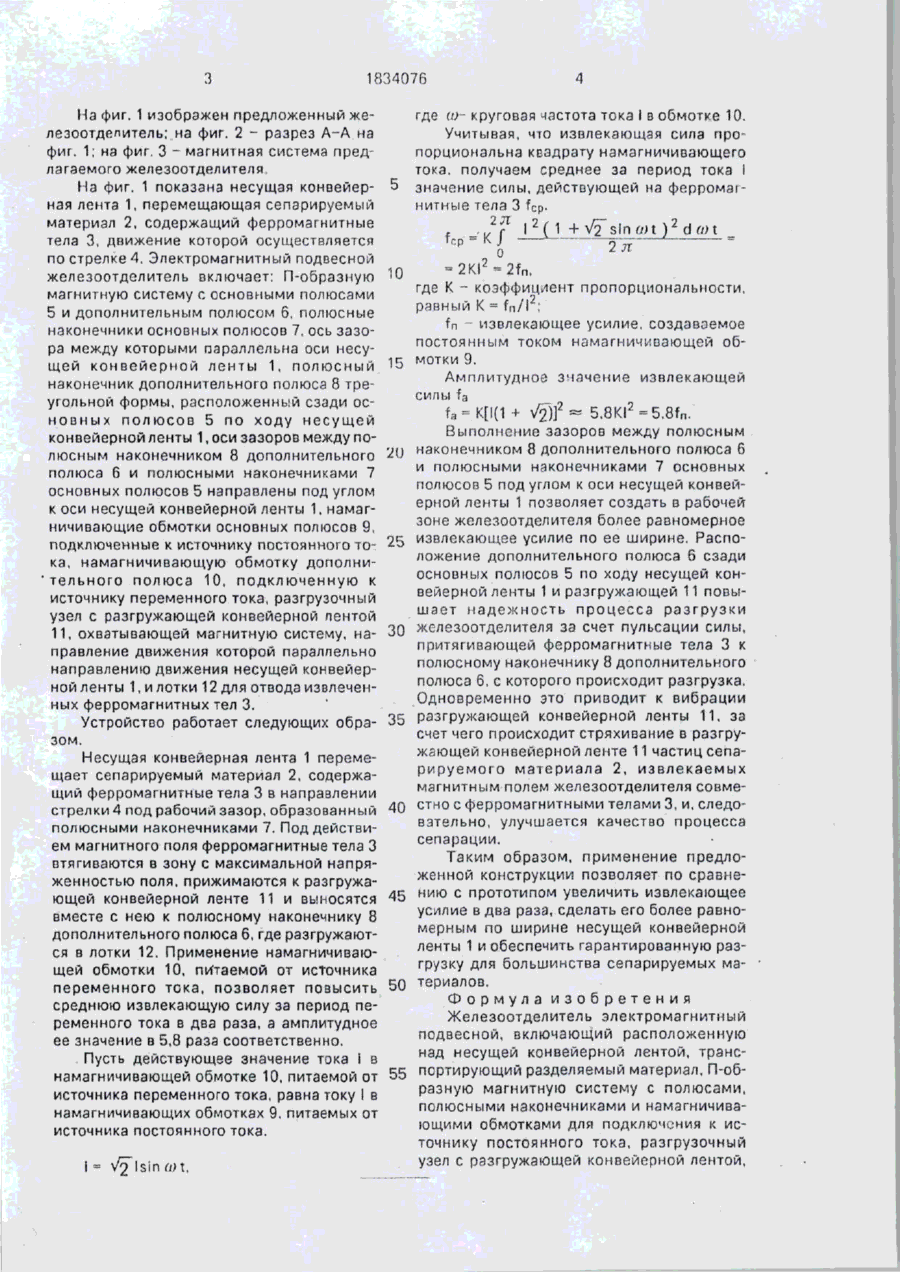

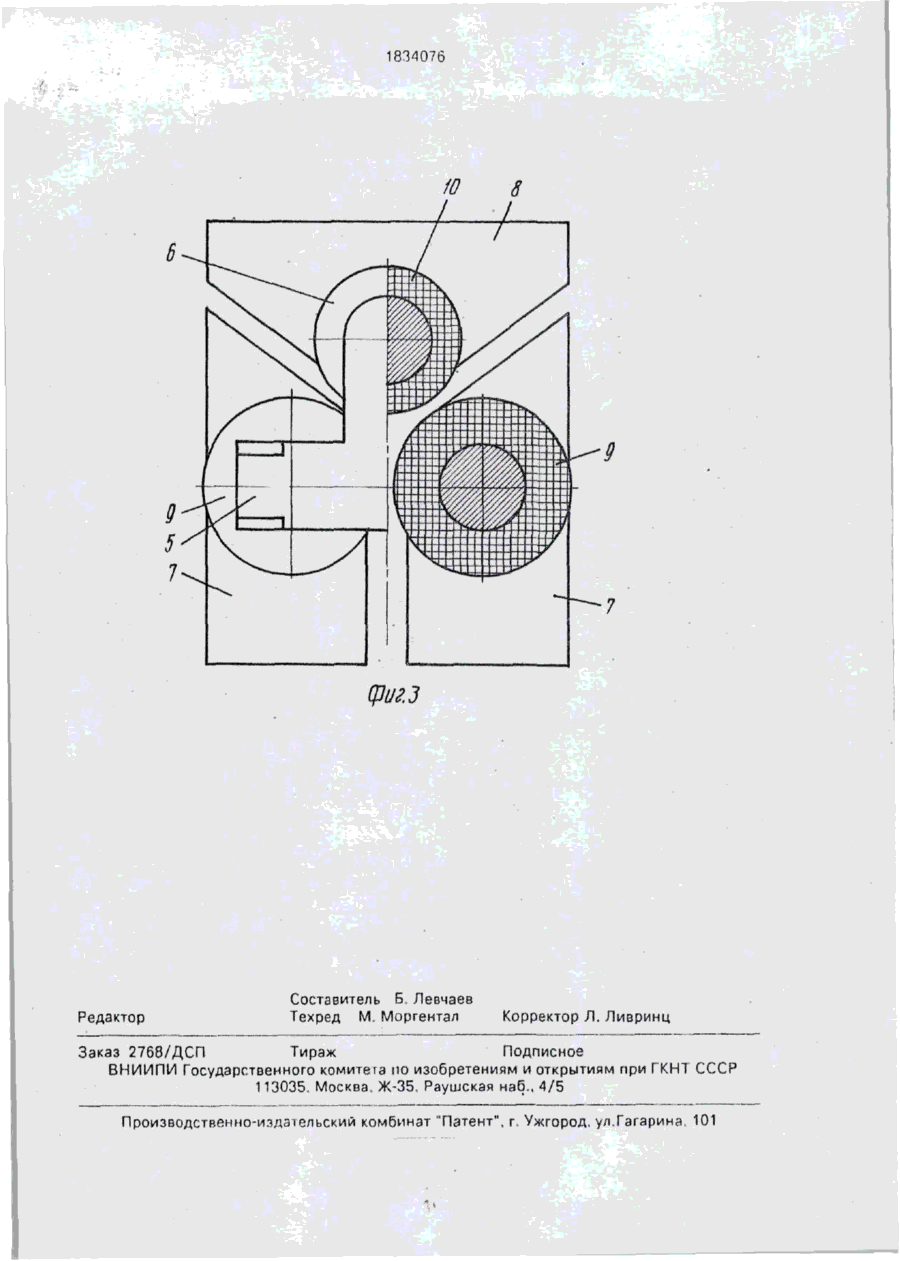

Изобретение относится к горной промышленности и предназначено для извлечения ферромагнитных смол из сыпучих материалов. Цель изобретения - повышение производительности и надежности разгрузки. Железоотделитель состоит из Побразной магнитной системы с основными Устройство относится к горной промышленности, предназначено для извлечения ферромагнитных тел из сыпучих материалов и может быть использовано при извлечении магнитного металла из шлама. Целью изобретения является повышение производительности процесса извлечения и надежности разгрузки. Цель достигается тем, что подвесной электромагнитный железоотделитель, включающий П-образную магнитную систему с основными полюсами, полюсными наконечниками и намагничивающими обмотками, подключенными к источнику постоянного тока, разгрузочный узел с разгружающей «OHFjenepHotf лентой, охватывающей мзжитную систему, несу30-93 полюсзми (ОП) и дополнительными полюсами (ДП). Полюсный наконечник ДП выполнен треугольной формы. Ось зазора между полюсными наконечниками ОП параллельна оси несущей конвейерной ленты (КЛ). Оси зазора между полюсными наконечниками ДП и ОП направлены под углом к оси несущей КЛ. Намагничивающие обмотки ОП подключены к источнику постоянного тока, намагничивающая обмотка ДП подключена к источнику переменного тока. Магнитная система железоотделителя охва-Т/ чена разрушающей КЛ, движение которой параллельно направлению движения несущей КЛ. Применение намагничивающей обмотки, питаемой от источника переменного тока, позволяет повысить среднюю извлека- і ющую силу за период переменного тока в два раза и повышает надежность процесса разгрузки за счет пульсации извлекающего усилия. 3 ил. щую*конвейерную ленту, транспортирующую разделяемый материал, ось зазора между полюсными наконечниками основных полюсов параллельна оси несущей конвейерной ленты, снабжен дополнительным полюсом с намагничивающей обмоткой, источником переменного тока, подключенным к этой обмотке, и полюсным наконечником треугольной формы, оси зазоров между полюсным наконечником дополнительного полюса и полюсными наконечниками основных полюсов направлены под углом к оси несущей конвейерной ленты, дополнительный полюс расположен сзади основных полюсов по ходу несущей конвейерной ленты, направление движения которой параллельно направлению движения разгружающей конвейерной ленты. оо 183-1076 На фиг. 1 изображен предложенный железоотделитель; на фиг. 2 - разрез А-А на фиг. 1; из фиг. 3 - магнитная система предлагаемого железоотделителя. На фиг. 1 показана несущая конвейерная лента 1, перемещающая сепарируемый материал 2, содержащий ферромагнитные тела 3, движение которой осуществляется по стрелке 4. Электромагнитный подвесной железоотделитель включает: П-образную магнитную систему с основными полюсами 5 и дополнительным полюсом 6, полюсные наконечники основных полюсов 7, ось зазора между которыми параллельна оси несущей конвейерной ленты 1, полюсный наконечник дополнительного полюса 8 треугольной формы, расположенный сзади основных полюсов 5 по ходу несущей конвейерной ленты 1, оси зазоров между полюсным наконечником 8 дополнительного полюса 6 и полюсными наконечниками 7 основных полюсов 5 направлены под углом к оси несущей конвейерной ленты 1, намагничивающие обмотки основных полюсов 9, подключенные к источнику постоянного тока, намагничивающую обмотку дополнительного полюса 10, подключенную к источнику переменного тока, разгрузочный узел с разгружающей конвейерной лентой 11, охватывающей магнитную систему, направление движения которой параллельно направлению движения несущей конвейерной ленты 1, и лотки 12 для отвода извлеченных ферромагнитных тел 3. Устройство работает следующих образом. Несущая конвейерная лента 1 перемещает сепарируемый материал 2, содержащий ферромагнитные тела 3 в напразлении стрелки 4 под рабочий зазор, образованный полюсными наконечниками 7. Под действием магнитного поля ферромагнитные тела 3 втягиваются в зону с максимальной напряженностью поля, прижимаются к разгружающей конвейерной ленте 11 и выносятся вместе с нею к полюсному наконечнику 8 дополнительного полюса 6, где разгружаются в лотки 12. Применение намагничивающей обмотки 10, питаемой от источника переменного тока, позволяет повысить среднюю извлекающую силу за период переменного тока в два раза, а амплитудное ее значение в 5,8 раза соответственно. где а)- круговая частота тока і в обмотке 10. Учитывая, что извлекающая сила пропорциональна квадрату намагничивающего тока, получаем среднее за период тока I значение силы, действующей на ферромагнитные тела 3 fCp. cp 10 -|5 2D 25 30 35 40 45 50 Пусть действующее значение тока І в намагничивающей обмотке 10, питаемой от 55 источника переменного тока, равна току І в намагничивающих обмотках 9. питаемых от источника постоянного тока. і = V^lsin мі, f 1 2 П +V2~slnoM)2d
