Спосіб садіння ризомів міскантусу

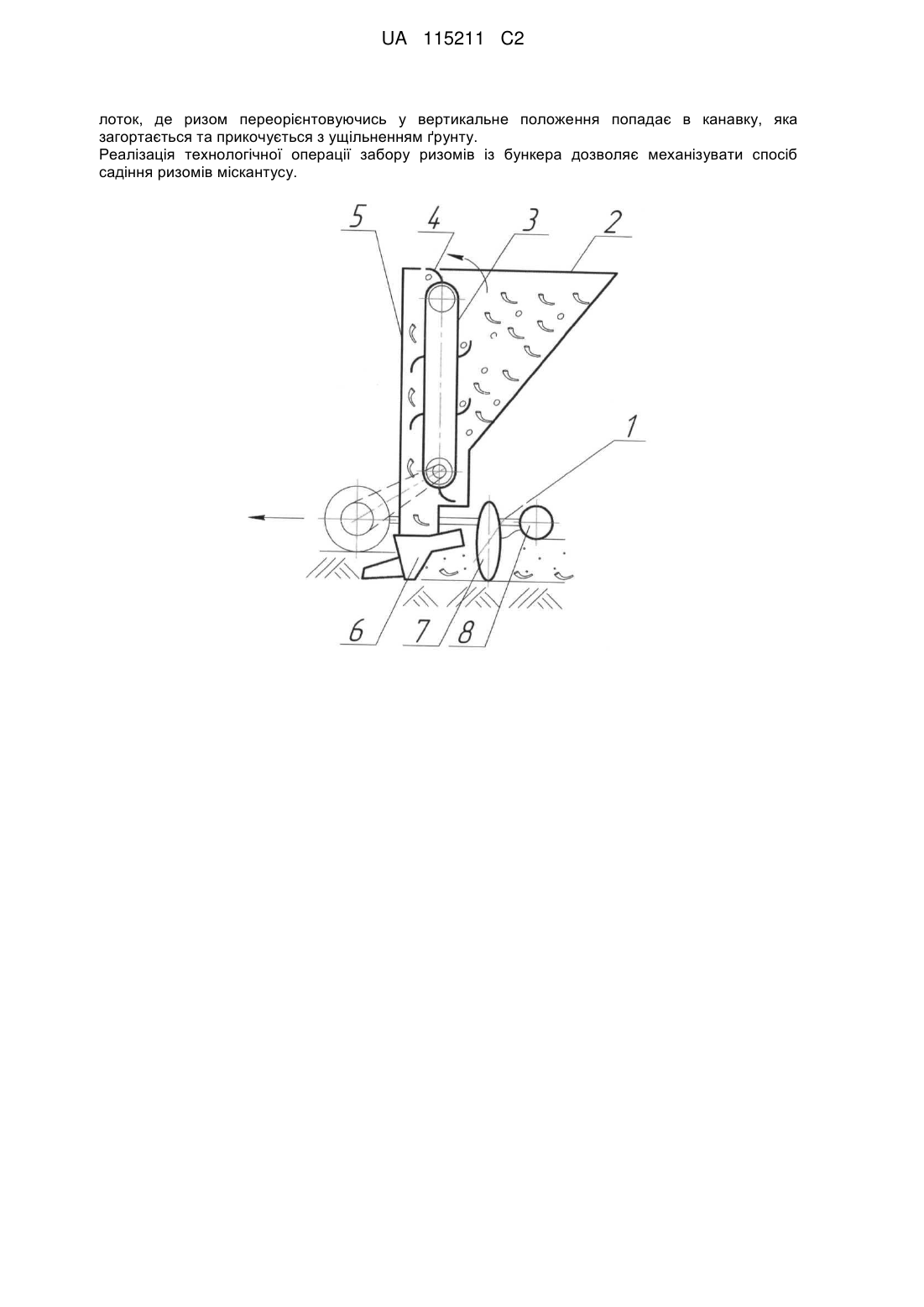

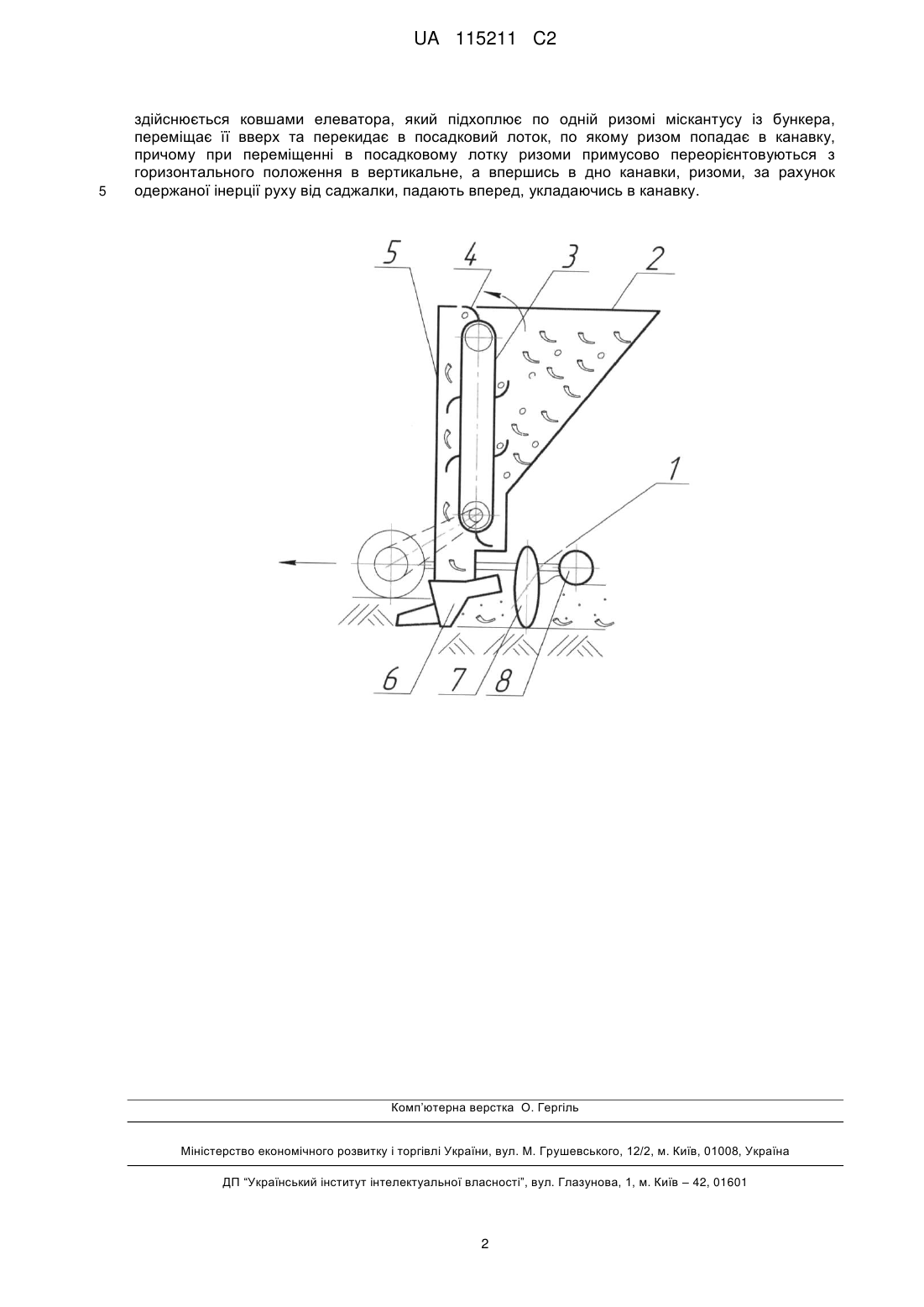

Реферат: Спосіб садіння ризомів міскантусу полягає в проведенні основного та передсадильного обробітку ґрунту, завантаження в бункер саджалки посадкового матеріалу, заїзд саджалки в загінку та рух з утворенням канавки. Подачу ризомів з бункера здійснюють подавальним пристроєм, де забір ризомів із бункера сажалки здійснюють ковшами елеватора, який підхоплює по одній ризомі міскантусу із бункера, переміщає їх вверх та перекидає в посадковий UA 115211 C2 (12) UA 115211 C2 лоток, де ризом переорієнтовуючись у вертикальне положення попадає в канавку, яка загортається та прикочується з ущільненням ґрунту. Реалізація технологічної операції забору ризомів із бункера дозволяє механізувати спосіб садіння ризомів міскантусу. UA 115211 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до галузі сільського господарства, зокрема до способів садіння с.г. культур, зокрема ризомів (кореневищ) міскантусу. Відомий спосіб садіння сільськогосподарських культур, який характеризується такими ознаками: садіння проводиться операторами, які беруть коренеплоди із лотків обома руками і опускають головкою вверх в рухомі один за другим посадкові конуси (Добротворцева А.В. Агротехника сахарной свеклы на семена. М.: "Агропромиздат", 1986, ст. 146). Недоліком даного способу є те, що ручна подача кореневищ робить спосіб малопродуктивним. Відомий спосіб посадки, що включає проведення основного та передсадильного обробітку ґрунту, завантаження в бункер саджалки посадкового матеріалу, заїзд саджалки в загінку та рух з утворенням канавки, подача посадкового матеріалу з бункера в канавку, загортання її та прикочування з ущільненням ґрунту (Теория, конструкция и расчет сельскохозяйственных машин. Е.С. Босой и др., М.: "Машиностроение", 1978, ст. 231). Цей вищезгаданий спосіб, як найбільш близький до того, що заявляється, прийнятий за найближчий аналог. Недоліком цього способу є важкі умови ручної праці, адже робітники вручну беруть розсаду та по одній вкладають у захвати садильного апарата. Робота напружена та монотонна, потребує постійної уваги, щоб не допустити пропусків, встигнути вкласти розсаду у захват, який постійно рухається. Задачею винаходу є розробка способу, в якому шляхом удосконалення технологічної схеми, основаної на внесенні додаткової технологічної операції, досягається заміна ручної праці на механізовану. Вказана задача вирішується за рахунок того, що спосіб садіння ризомів міскантусу, який включає проведення основного та передсадильного обробітку ґрунту, завантаження в бункер саджалки посадкового матеріалу, заїзд саджалки в загінку та рух з утворенням канавки, подача посадкового матеріалу з бункера в канавку, загортання її та прикочування з ущільненням ґрунту, згідно з винаходом, подача ризомів з бункера здійснюється подавальним пристроєм, де забір ризомів із бункера сажалки здійснюється ковшами елеватора, який підхоплює по одній ризомі міскантусу із бункера, переміщає її вверх та перекидає в посадковий лоток, по якому ризом попадає в канавку, причому при переміщенні в посадковому лотку ризоми примусово переорієнтовуються з горизонтального положення в вертикальне, а впершись в дно канавки, ризоми, за рахунок одержаної інерції руху від саджалки, падають вперед, укладаючись в канавку. Завдяки заміні ручної подачі посадкового матеріалу на механічну підвищується рівень механізації садіння різомів міскантусу. Спосіб пояснюється кресленням, на якому схематично зображена саджалка, призначена для виконання даного способу. Процес садіння ризомів міскантусу відбувається так. Попередньо поле проорюють для рихлення ґрунту і прикидання рослинних решток ґрунтом. Розміщений на рамі 1 саджалки бункер 2 завантажується попередньо підготовленими ризомами, розміри яких становлять 5-8 см. Коли саджалка заїжджає в загінку, приводять у дію подавальний пристрій, у вигляді, наприклад, елеватора 3, який у процесі переміщення ковшів 4 підхоплює по одній ризомі із бункера 2, переміщає їх вверх та перекидає в посадковий лоток 5. В лотку 5 кореневища ризомів, падаючи зверху донизу, попадають у канавку, зробленою сошником 6. При переміщенні в посадковому лотку ризоми примусово переорієнтовуються з горизонтального положення в вертикальне, а впершись в дно канавки, ризоми, за рахунок одержаної інерції руху від саджалки, падають вперед, укладаючись в канавку. Ризом, що лежить у канавці, пригортається ґрунтом за допомогою загортача 7, а прикочуюче колесо 8 ущільнює ґрунт у зоні висаджених ризом для створення міцного контакту між посадженими ризомами та вологим ґрунтом. Посаджені ризоми міскантусу готові для свого проростання. По завершенні проходу загінки виключають елеватор 3. Подача ризом із бункера 2 до посадкового лотка 5 припиняється. ФОРМУЛА ВИНАХОДУ 55 60 Спосіб садіння ризомів міскантусу, який включає проведення основного та передсадильного обробітку ґрунту, завантаження в бункер саджалки посадкового матеріалу, заїзд саджалки в загінку та рух з утворенням канавки, подачу посадкового матеріалу з бункера в канавку, загортання її та прикочування з ущільненням ґрунту, який відрізняється тим, що подача ризомів з бункера здійснюється подавальним пристроєм, де забір ризомів із бункера саджалки 1 UA 115211 C2 5 здійснюється ковшами елеватора, який підхоплює по одній ризомі міскантусу із бункера, переміщає її вверх та перекидає в посадковий лоток, по якому ризом попадає в канавку, причому при переміщенні в посадковому лотку ризоми примусово переорієнтовуються з горизонтального положення в вертикальне, а впершись в дно канавки, ризоми, за рахунок одержаної інерції руху від саджалки, падають вперед, укладаючись в канавку. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
