Машина для садіння ризомів

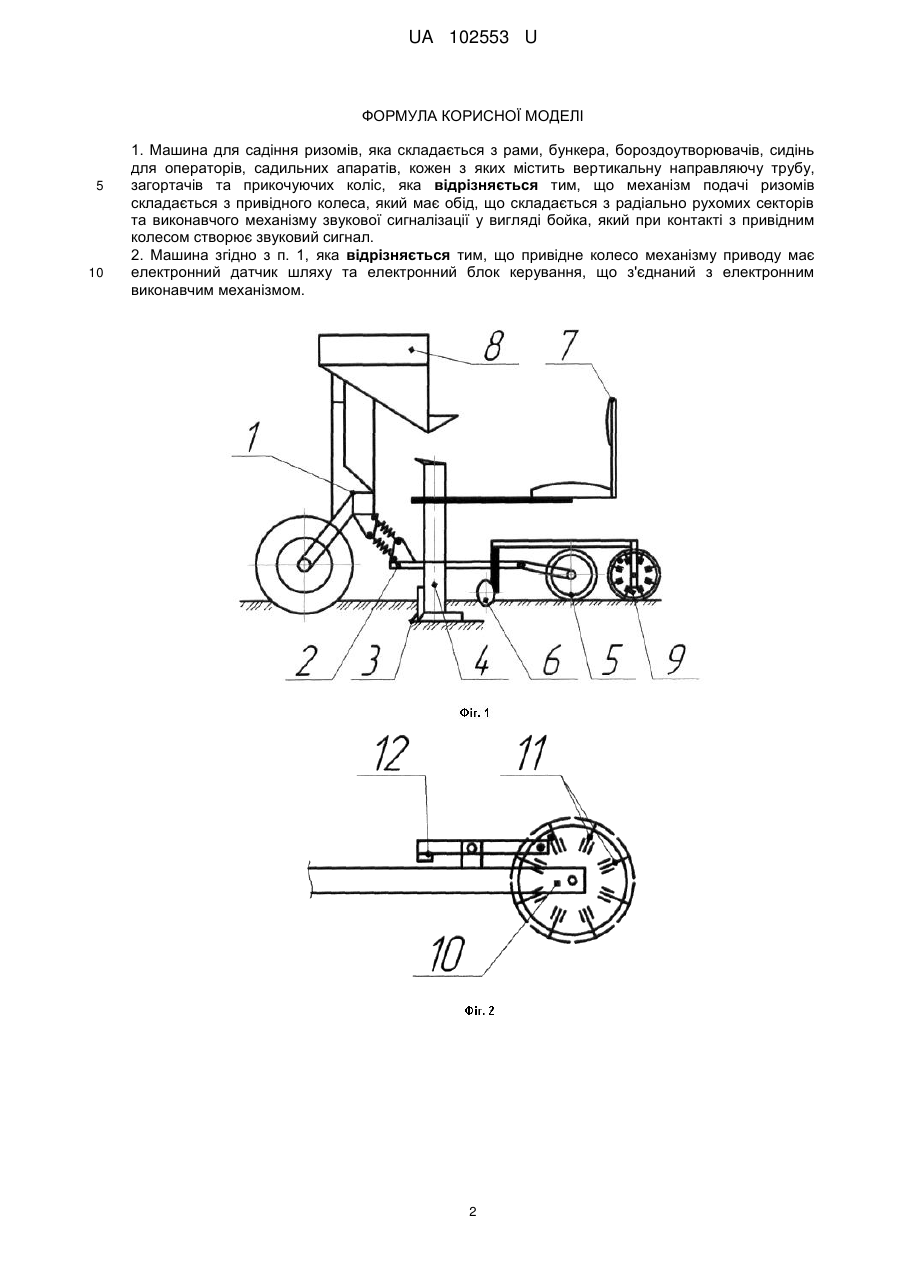

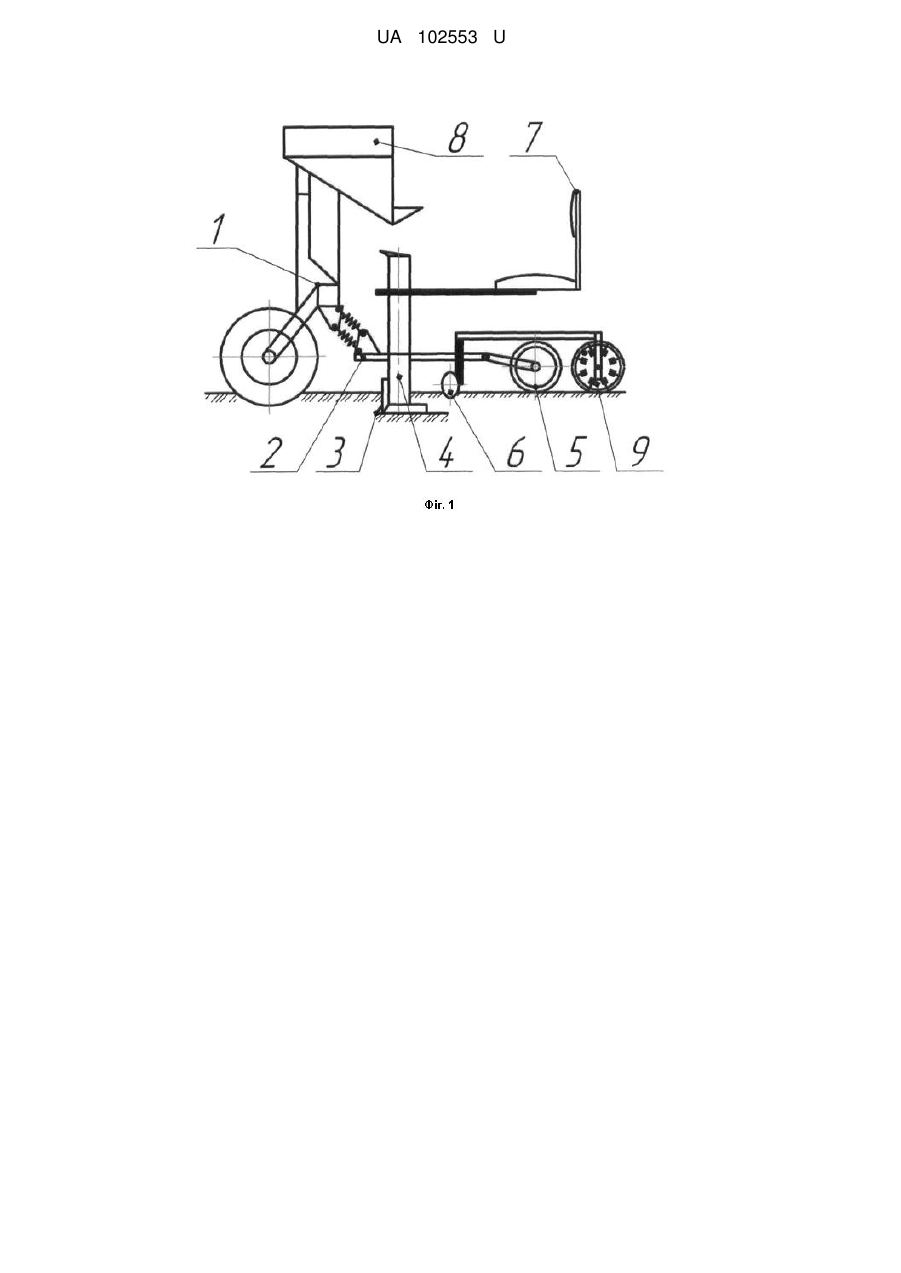

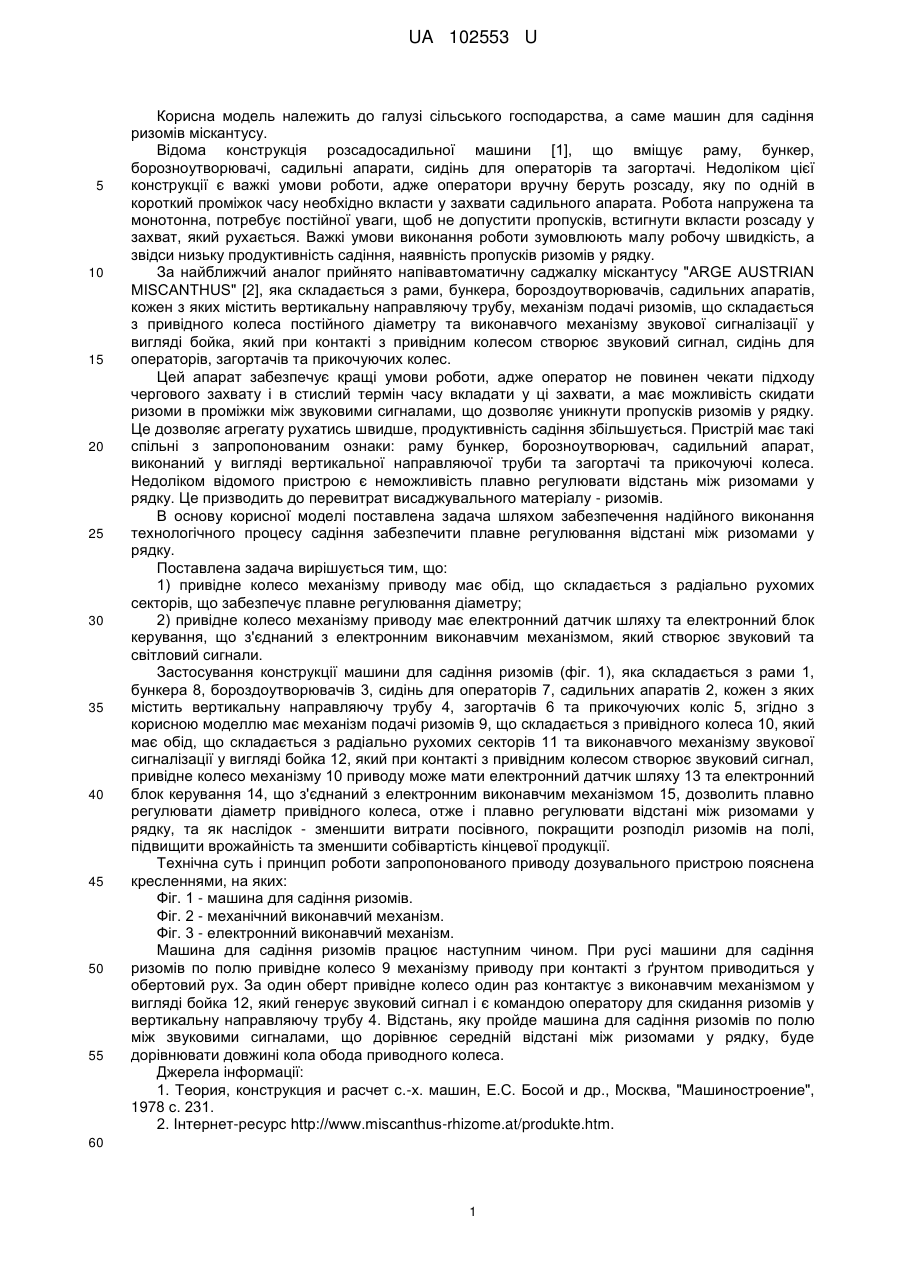

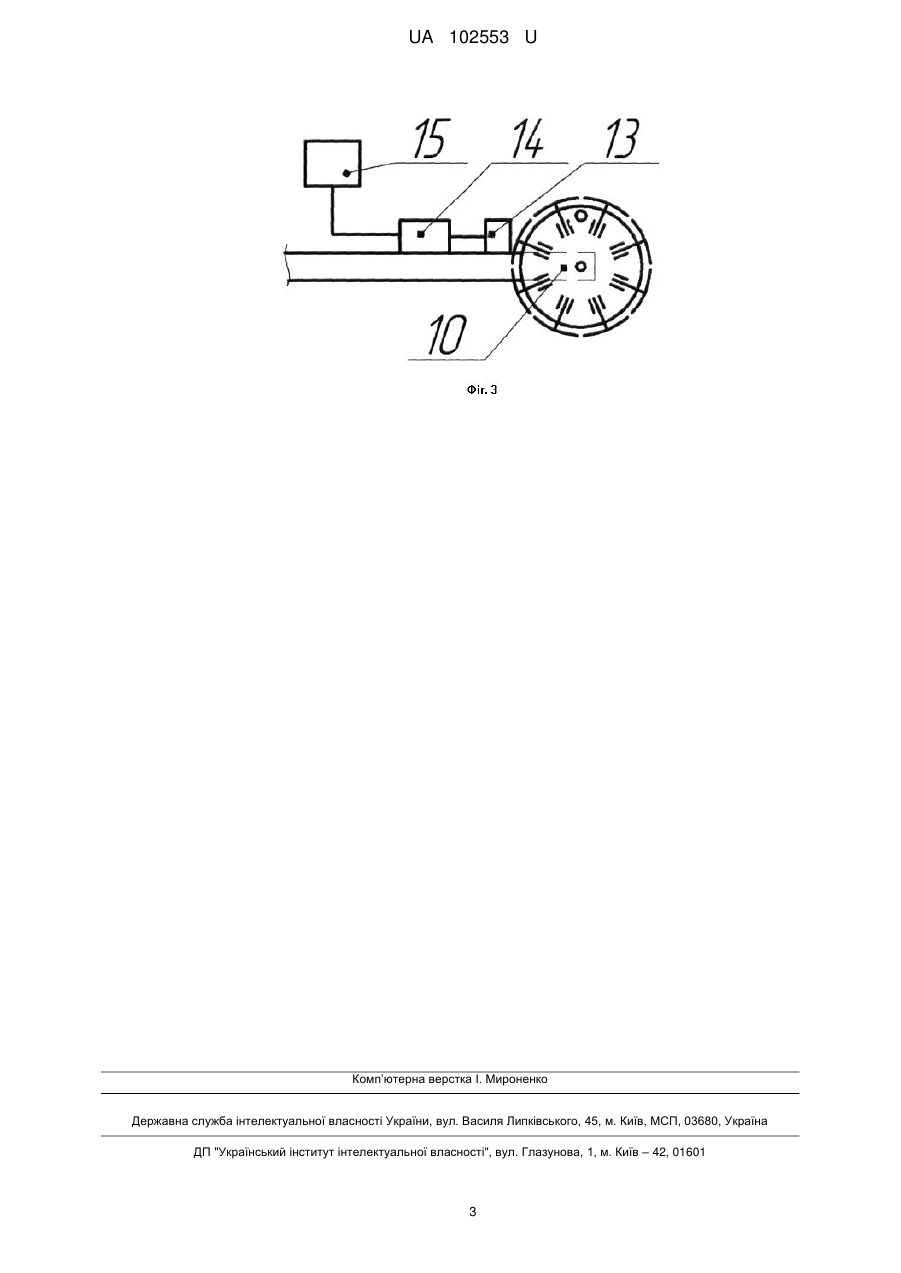

Реферат: Машина для садіння ризомів, яка складається з рами, бункера, бороздоутворювачів, сидінь для операторів, садильних апаратів, кожен з яких містить вертикальну направляючу трубу, загортачів та прикочуючих коліс. Механізм подачі ризомів складається з привідного колеса, який має обід, що складається з радіально рухомих секторів та виконавчого механізму звукової сигналізації у вигляді бойка, який при контакті з привідним колесом створює звуковий сигнал. UA 102553 U (12) UA 102553 U UA 102553 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме машин для садіння ризомів міскантусу. Відома конструкція розсадосадильної машини [1], що вміщує раму, бункер, борозноутворювачі, садильні апарати, сидінь для операторів та загортачі. Недоліком цієї конструкції є важкі умови роботи, адже оператори вручну беруть розсаду, яку по одній в короткий проміжок часу необхідно вкласти у захвати садильного апарата. Робота напружена та монотонна, потребує постійної уваги, щоб не допустити пропусків, встигнути вкласти розсаду у захват, який рухається. Важкі умови виконання роботи зумовлюють малу робочу швидкість, а звідси низьку продуктивність садіння, наявність пропусків ризомів у рядку. За найближчий аналог прийнято напівавтоматичну саджалку міскантусу "ARGE AUSTRIAN MISCANTHUS" [2], яка складається з рами, бункера, бороздоутворювачів, садильних апаратів, кожен з яких містить вертикальну направляючу трубу, механізм подачі ризомів, що складається з привідного колеса постійного діаметру та виконавчого механізму звукової сигналізації у вигляді бойка, який при контакті з привідним колесом створює звуковий сигнал, сидінь для операторів, загортачів та прикочуючих колес. Цей апарат забезпечує кращі умови роботи, адже оператор не повинен чекати підходу чергового захвату і в стислий термін часу вкладати у ці захвати, а має можливість скидати ризоми в проміжки між звуковими сигналами, що дозволяє уникнути пропусків ризомів у рядку. Це дозволяє агрегату рухатись швидше, продуктивність садіння збільшується. Пристрій має такі спільні з запропонованим ознаки: раму бункер, борозноутворювач, садильний апарат, виконаний у вигляді вертикальної направляючої труби та загортачі та прикочуючі колеса. Недоліком відомого пристрою є неможливість плавно регулювати відстань між ризомами у рядку. Це призводить до перевитрат висаджувального матеріалу - ризомів. В основу корисної моделі поставлена задача шляхом забезпечення надійного виконання технологічного процесу садіння забезпечити плавне регулювання відстані між ризомами у рядку. Поставлена задача вирішується тим, що: 1) привідне колесо механізму приводу має обід, що складається з радіально рухомих секторів, що забезпечує плавне регулювання діаметру; 2) привідне колесо механізму приводу має електронний датчик шляху та електронний блок керування, що з'єднаний з електронним виконавчим механізмом, який створює звуковий та світловий сигнали. Застосування конструкції машини для садіння ризомів (фіг. 1), яка складається з рами 1, бункера 8, бороздоутворювачів 3, сидінь для операторів 7, садильних апаратів 2, кожен з яких містить вертикальну направляючу трубу 4, загортачів 6 та прикочуючих коліс 5, згідно з корисною моделлю має механізм подачі ризомів 9, що складається з привідного колеса 10, який має обід, що складається з радіально рухомих секторів 11 та виконавчого механізму звукової сигналізації у вигляді бойка 12, який при контакті з привідним колесом створює звуковий сигнал, привідне колесо механізму 10 приводу може мати електронний датчик шляху 13 та електронний блок керування 14, що з'єднаний з електронним виконавчим механізмом 15, дозволить плавно регулювати діаметр привідного колеса, отже і плавно регулювати відстані між ризомами у рядку, та як наслідок - зменшити витрати посівного, покращити розподіл ризомів на полі, підвищити врожайність та зменшити собівартість кінцевої продукції. Технічна суть і принцип роботи запропонованого приводу дозувального пристрою пояснена кресленнями, на яких: Фіг. 1 - машина для садіння ризомів. Фіг. 2 - механічний виконавчий механізм. Фіг. 3 - електронний виконавчий механізм. Машина для садіння ризомів працює наступним чином. При русі машини для садіння ризомів по полю привідне колесо 9 механізму приводу при контакті з ґрунтом приводиться у обертовий рух. За один оберт привідне колесо один раз контактує з виконавчим механізмом у вигляді бойка 12, який генерує звуковий сигнал і є командою оператору для скидання ризомів у вертикальну направляючу трубу 4. Відстань, яку пройде машина для садіння ризомів по полю між звуковими сигналами, що дорівнює середній відстані між ризомами у рядку, буде дорівнювати довжині кола обода приводного колеса. Джерела інформації: 1. Теория, конструкция и расчет с.-х. машин, Е.С. Босой и др., Москва, "Машиностроение", 1978 с. 231. 2. Інтернет-ресурс http://www.miscanthus-rhizome.at/produkte.htm. 60 1 UA 102553 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Машина для садіння ризомів, яка складається з рами, бункера, бороздоутворювачів, сидінь для операторів, садильних апаратів, кожен з яких містить вертикальну направляючу трубу, загортачів та прикочуючих коліс, яка відрізняється тим, що механізм подачі ризомів складається з привідного колеса, який має обід, що складається з радіально рухомих секторів та виконавчого механізму звукової сигналізації у вигляді бойка, який при контакті з привідним колесом створює звуковий сигнал. 2. Машина згідно з п. 1, яка відрізняється тим, що привідне колесо механізму приводу має електронний датчик шляху та електронний блок керування, що з'єднаний з електронним виконавчим механізмом. 2 UA 102553 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
