Агрегат для садіння ризомів міскантусу

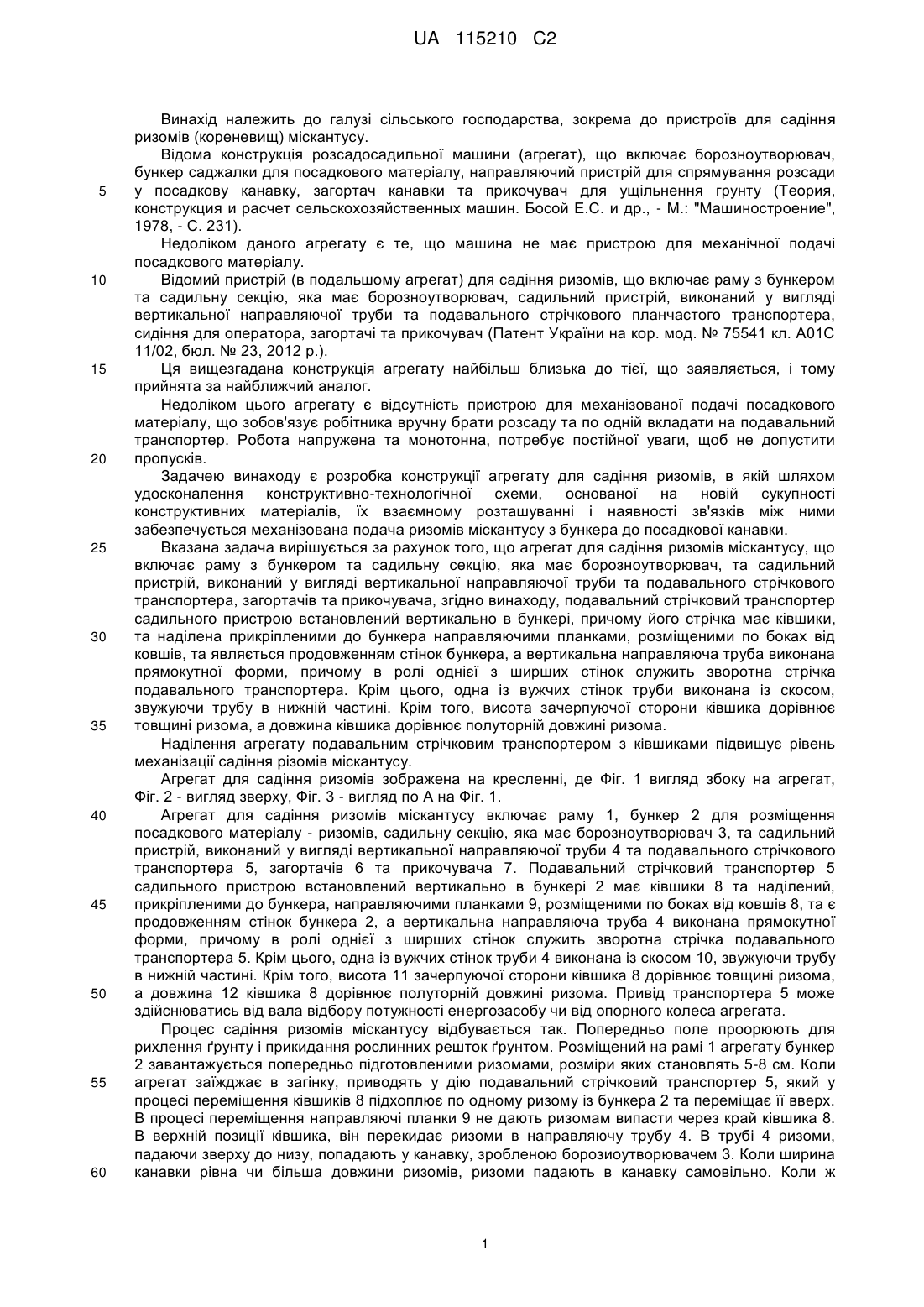

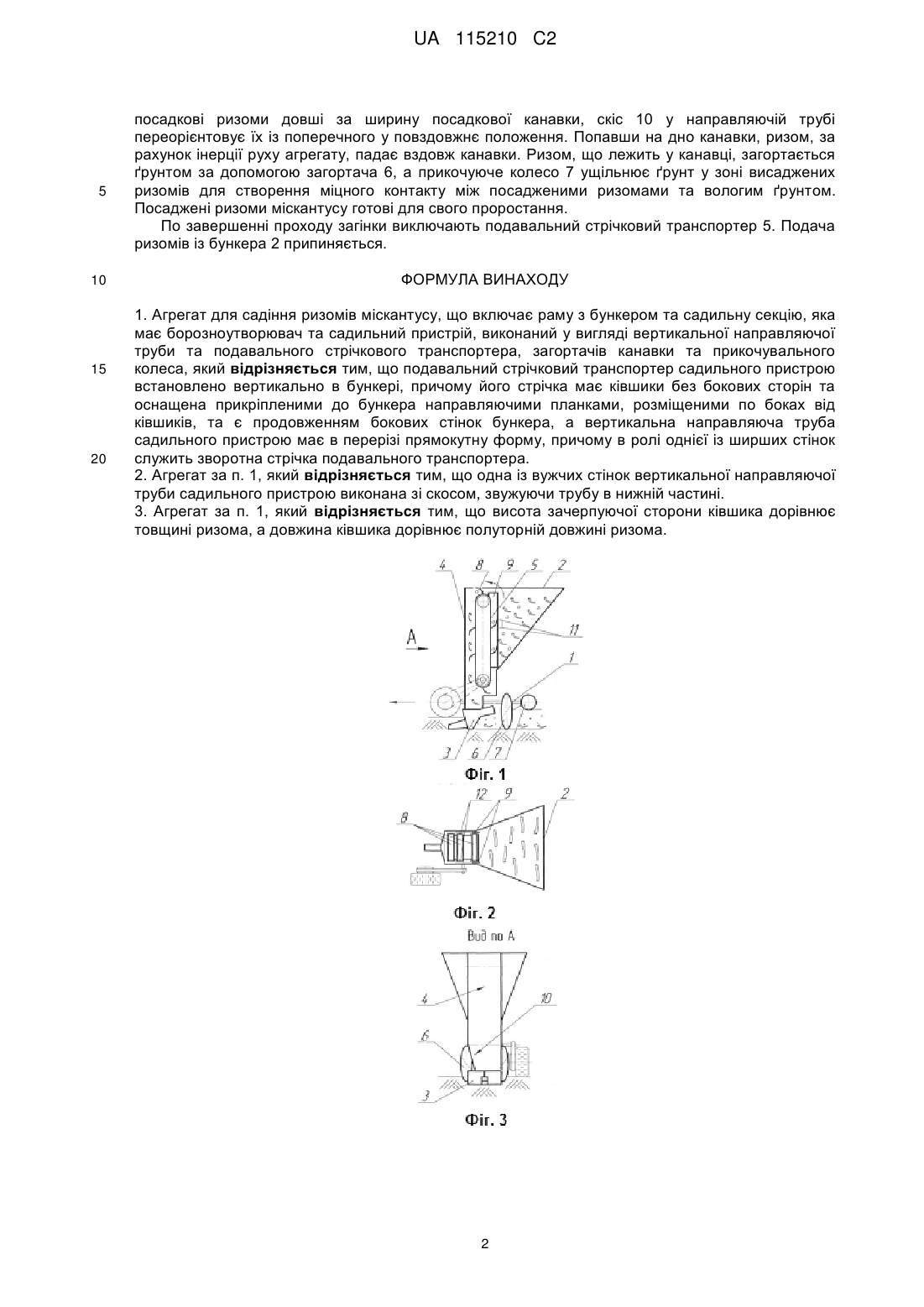

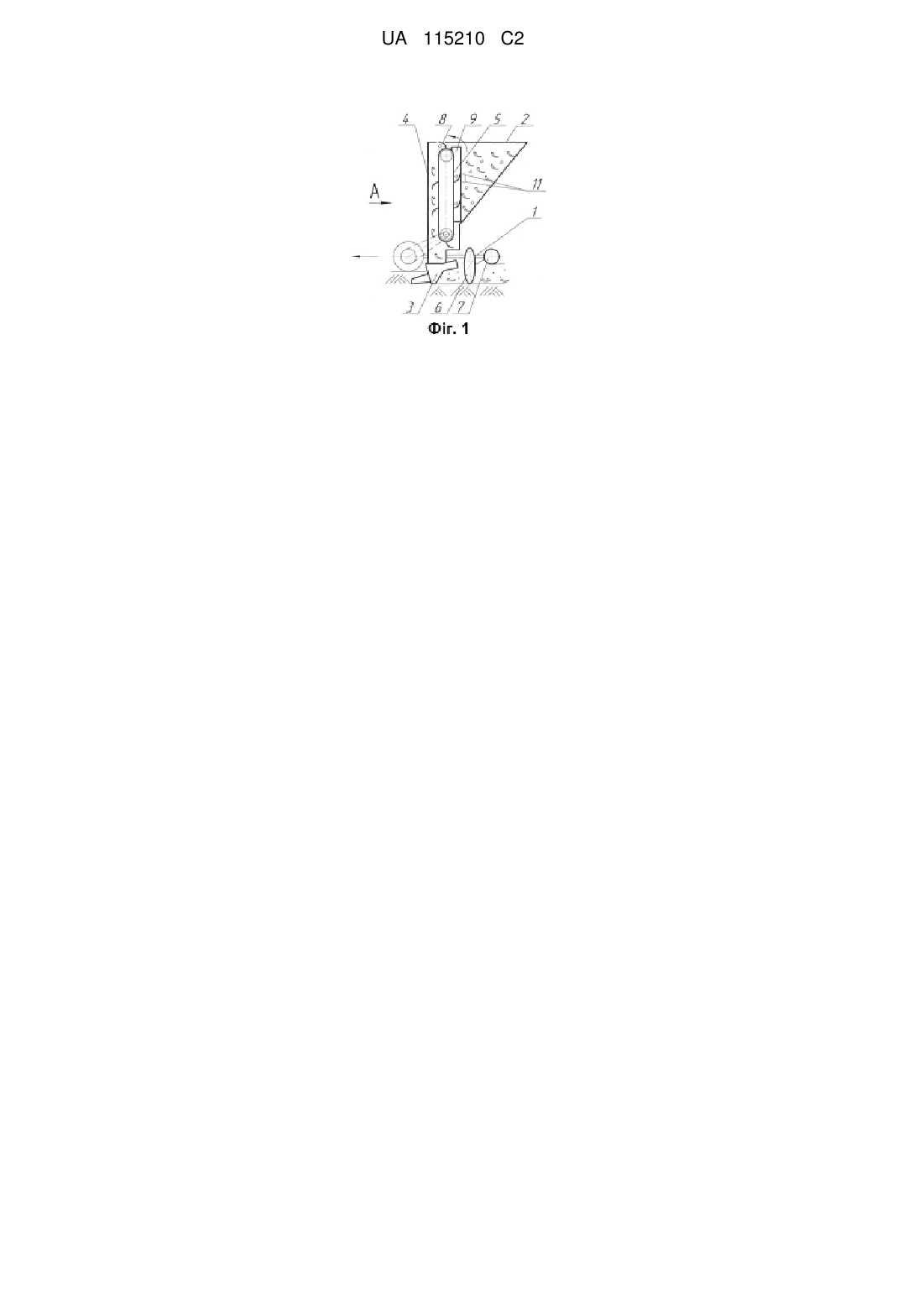

Реферат: Агрегат для садіння ризомів міскантусу містить раму з бункером та садильну секцію, яка має борозноутворювач та садильний пристрій, виконаний у вигляді вертикальної направляючої труби та подавального стрічкового транспортера, загортачів канавки та прикочувального колеса. Подавальний стрічковий транспортер встановлено вертикально в бункері, причому його стрічка має ківшики без бокових сторін та оснащена прикріпленими до бункера направляючими планками, розміщеними по боках від ківшиків, та є продовженням бокових стінок бункера. Вертикальна направляюча труба має в перерізі прямокутну форму, причому функцію однієї із ширших стінок виконує зворотна стрічка подавального транспортера. Оснащення агрегату подавальним стрічковим транспортером з ківшиками забезпечує механізацію процесу садіння різомів міскантусу. UA 115210 C2 (12) UA 115210 C2 UA 115210 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільського господарства, зокрема до пристроїв для садіння ризомів (кореневищ) міскантусу. Відома конструкція розсадосадильної машини (агрегат), що включає борозноутворювач, бункер саджалки для посадкового матеріалу, направляючий пристрій для спрямування розсади у посадкову канавку, загортач канавки та прикочувач для ущільнення грунту (Теория, конструкция и расчет сельскохозяйственных машин. Босой Е.С. и др., - М.: "Машиностроение", 1978, - С. 231). Недоліком даного агрегату є те, що машина не має пристрою для механічної подачі посадкового матеріалу. Відомий пристрій (в подальшому агрегат) для садіння ризомів, що включає раму з бункером та садильну секцію, яка має борозноутворювач, садильний пристрій, виконаний у вигляді вертикальної направляючої труби та подавального стрічкового планчастого транспортера, сидіння для оператора, загортачі та прикочувач (Патент України на кор. мод. № 75541 кл. А01С 11/02, бюл. № 23, 2012 p.). Ця вищезгадана конструкція агрегату найбільш близька до тієї, що заявляється, і тому прийнята за найближчий аналог. Недоліком цього агрегату є відсутність пристрою для механізованої подачі посадкового матеріалу, що зобов'язує робітника вручну брати розсаду та по одній вкладати на подавальний транспортер. Робота напружена та монотонна, потребує постійної уваги, щоб не допустити пропусків. Задачею винаходу є розробка конструкції агрегату для садіння ризомів, в якій шляхом удосконалення конструктивно-технологічної схеми, основаної на новій сукупності конструктивних матеріалів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується механізована подача ризомів міскантусу з бункера до посадкової канавки. Вказана задача вирішується за рахунок того, що агрегат для садіння ризомів міскантусу, що включає раму з бункером та садильну секцію, яка має борозноутворювач, та садильний пристрій, виконаний у вигляді вертикальної направляючої труби та подавального стрічкового транспортера, загортачів та прикочувача, згідно винаходу, подавальний стрічковий транспортер садильного пристрою встановлений вертикально в бункері, причому його стрічка має ківшики, та наділена прикріпленими до бункера направляючими планками, розміщеними по боках від ковшів, та являється продовженням стінок бункера, а вертикальна направляюча труба виконана прямокутної форми, причому в ролі однієї з ширших стінок служить зворотна стрічка подавального транспортера. Крім цього, одна із вужчих стінок труби виконана із скосом, звужуючи трубу в нижній частині. Крім того, висота зачерпуючої сторони ківшика дорівнює товщині ризома, а довжина ківшика дорівнює полуторній довжині ризома. Наділення агрегату подавальним стрічковим транспортером з ківшиками підвищує рівень механізації садіння різомів міскантусу. Агрегат для садіння ризомів зображена на кресленні, де Фіг. 1 вигляд збоку на агрегат, Фіг. 2 - вигляд зверху, Фіг. 3 - вигляд по А на Фіг. 1. Агрегат для садіння ризомів міскантусу включає раму 1, бункер 2 для розміщення посадкового матеріалу - ризомів, садильну секцію, яка має борозноутворювач 3, та садильний пристрій, виконаний у вигляді вертикальної направляючої труби 4 та подавального стрічкового транспортера 5, загортачів 6 та прикочувача 7. Подавальний стрічковий транспортер 5 садильного пристрою встановлений вертикально в бункері 2 має ківшики 8 та наділений, прикріпленими до бункера, направляючими планками 9, розміщеними по боках від ковшів 8, та є продовженням стінок бункера 2, а вертикальна направляюча труба 4 виконана прямокутної форми, причому в ролі однієї з ширших стінок служить зворотна стрічка подавального транспортера 5. Крім цього, одна із вужчих стінок труби 4 виконана із скосом 10, звужуючи трубу в нижній частині. Крім того, висота 11 зачерпуючої сторони ківшика 8 дорівнює товщині ризома, а довжина 12 ківшика 8 дорівнює полуторній довжині ризома. Привід транспортера 5 може здійснюватись від вала відбору потужності енергозасобу чи від опорного колеса агрегата. Процес садіння ризомів міскантусу відбувається так. Попередньо поле проорюють для рихлення ґрунту і прикидання рослинних решток ґрунтом. Розміщений на рамі 1 агрегату бункер 2 завантажується попередньо підготовленими ризомами, розміри яких становлять 5-8 см. Коли агрегат заїжджає в загінку, приводять у дію подавальний стрічковий транспортер 5, який у процесі переміщення ківшиків 8 підхоплює по одному ризому із бункера 2 та переміщає її вверх. В процесі переміщення направляючі планки 9 не дають ризомам випасти через край ківшика 8. В верхній позиції ківшика, він перекидає ризоми в направляючу трубу 4. В трубі 4 ризоми, падаючи зверху до низу, попадають у канавку, зробленою борозиоутворювачем 3. Коли ширина канавки рівна чи більша довжини ризомів, ризоми падають в канавку самовільно. Коли ж 1 UA 115210 C2 5 10 15 20 посадкові ризоми довші за ширину посадкової канавки, скіс 10 у направляючій трубі переорієнтовує їх із поперечного у повздовжнє положення. Попавши на дно канавки, ризом, за рахунок інерції руху агрегату, падає вздовж канавки. Ризом, що лежить у канавці, загортається ґрунтом за допомогою загортача 6, а прикочуюче колесо 7 ущільнює ґрунт у зоні висаджених ризомів для створення міцного контакту між посадженими ризомами та вологим ґрунтом. Посаджені ризоми міскантусу готові для свого проростання. По завершенні проходу загінки виключають подавальний стрічковий транспортер 5. Подача ризомів із бункера 2 припиняється. ФОРМУЛА ВИНАХОДУ 1. Агрегат для садіння ризомів міскантусу, що включає раму з бункером та садильну секцію, яка має борозноутворювач та садильний пристрій, виконаний у вигляді вертикальної направляючої труби та подавального стрічкового транспортера, загортачів канавки та прикочувального колеса, який відрізняється тим, що подавальний стрічковий транспортер садильного пристрою встановлено вертикально в бункері, причому його стрічка має ківшики без бокових сторін та оснащена прикріпленими до бункера направляючими планками, розміщеними по боках від ківшиків, та є продовженням бокових стінок бункера, а вертикальна направляюча труба садильного пристрою має в перерізі прямокутну форму, причому в ролі однієї із ширших стінок служить зворотна стрічка подавального транспортера. 2. Агрегат за п. 1, який відрізняється тим, що одна із вужчих стінок вертикальної направляючої труби садильного пристрою виконана зі скосом, звужуючи трубу в нижній частині. 3. Агрегат за п. 1, який відрізняється тим, що висота зачерпуючої сторони ківшика дорівнює товщині ризома, а довжина ківшика дорівнює полуторній довжині ризома. 2 UA 115210 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
