Межовий знак

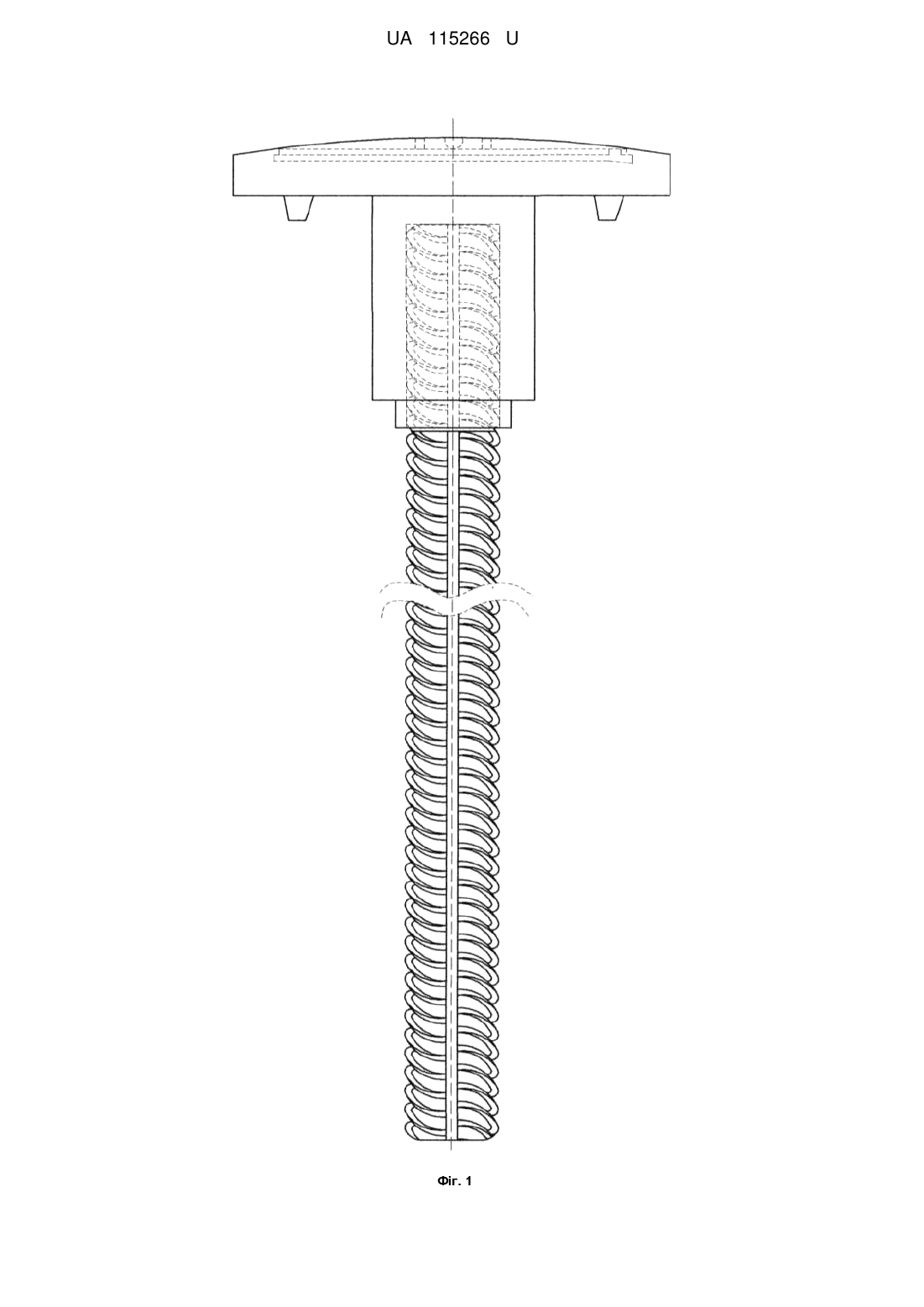

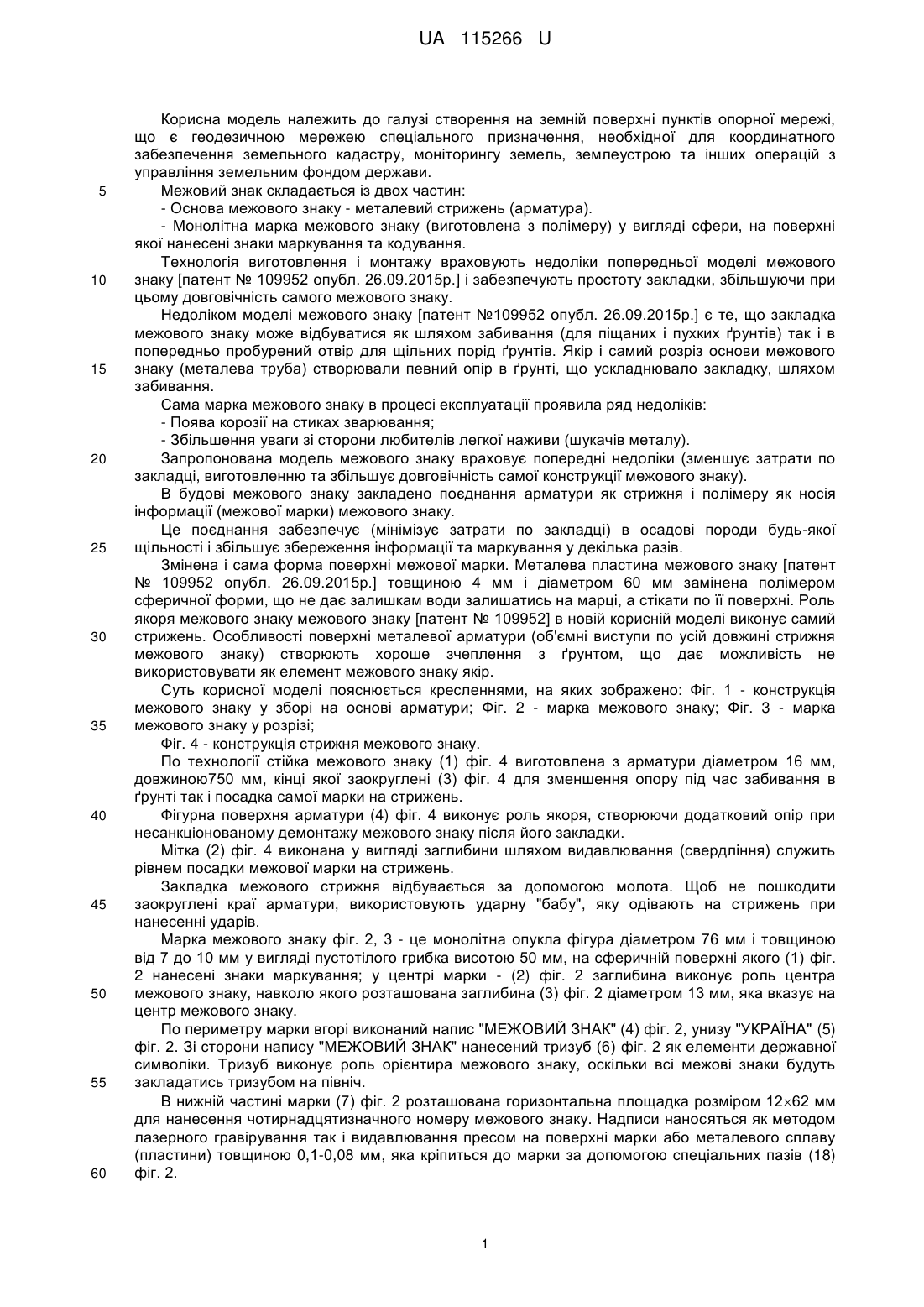

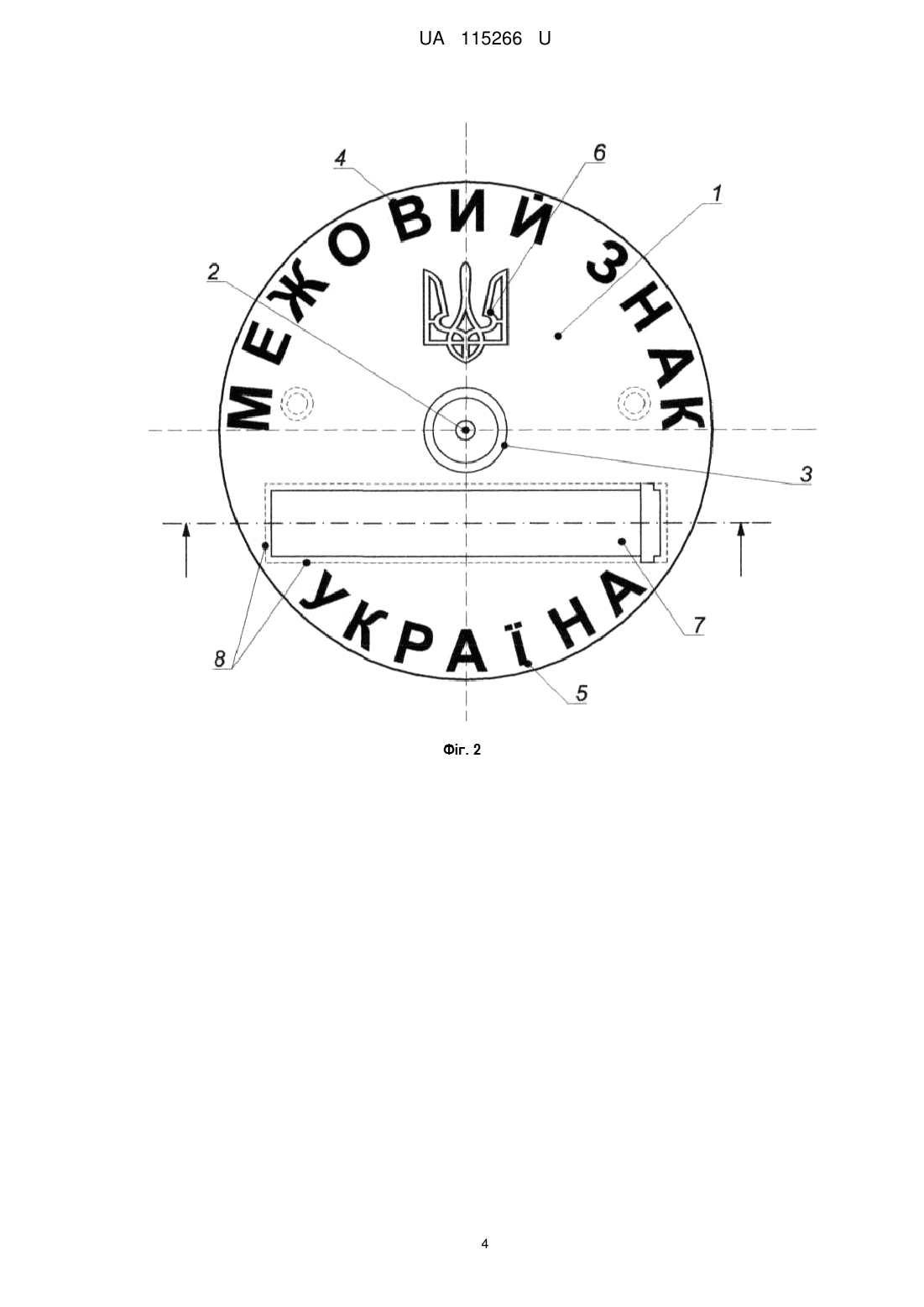

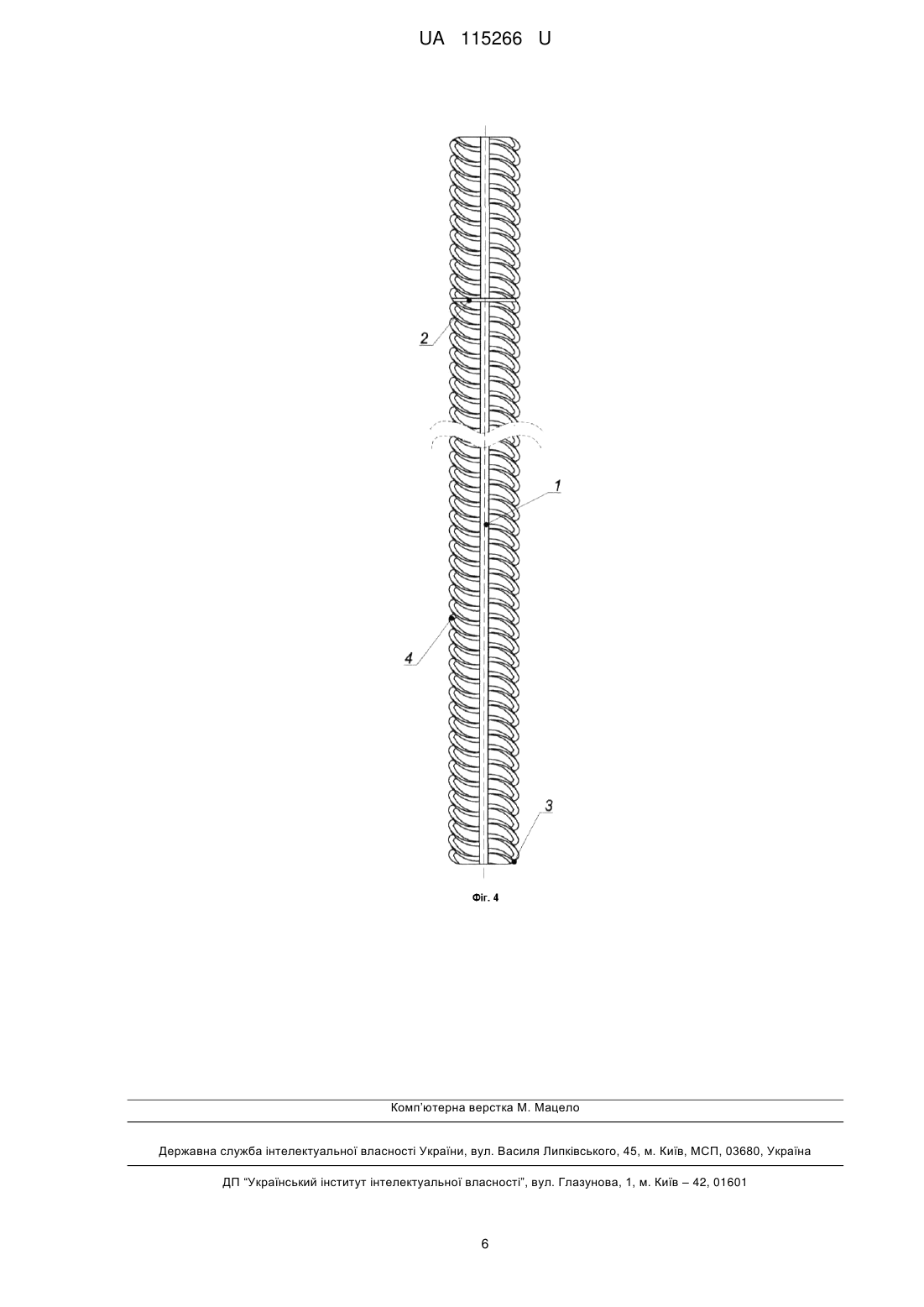

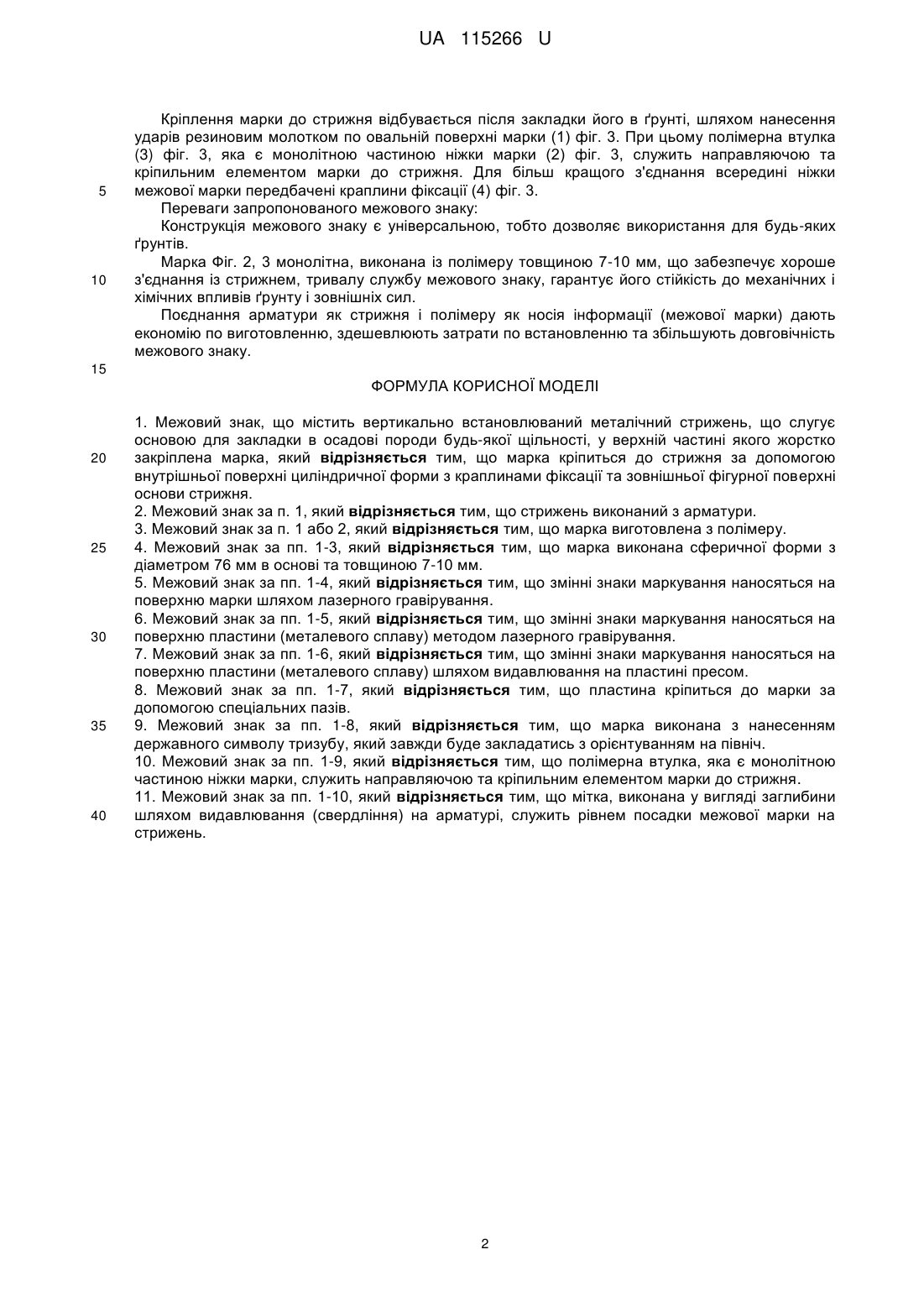

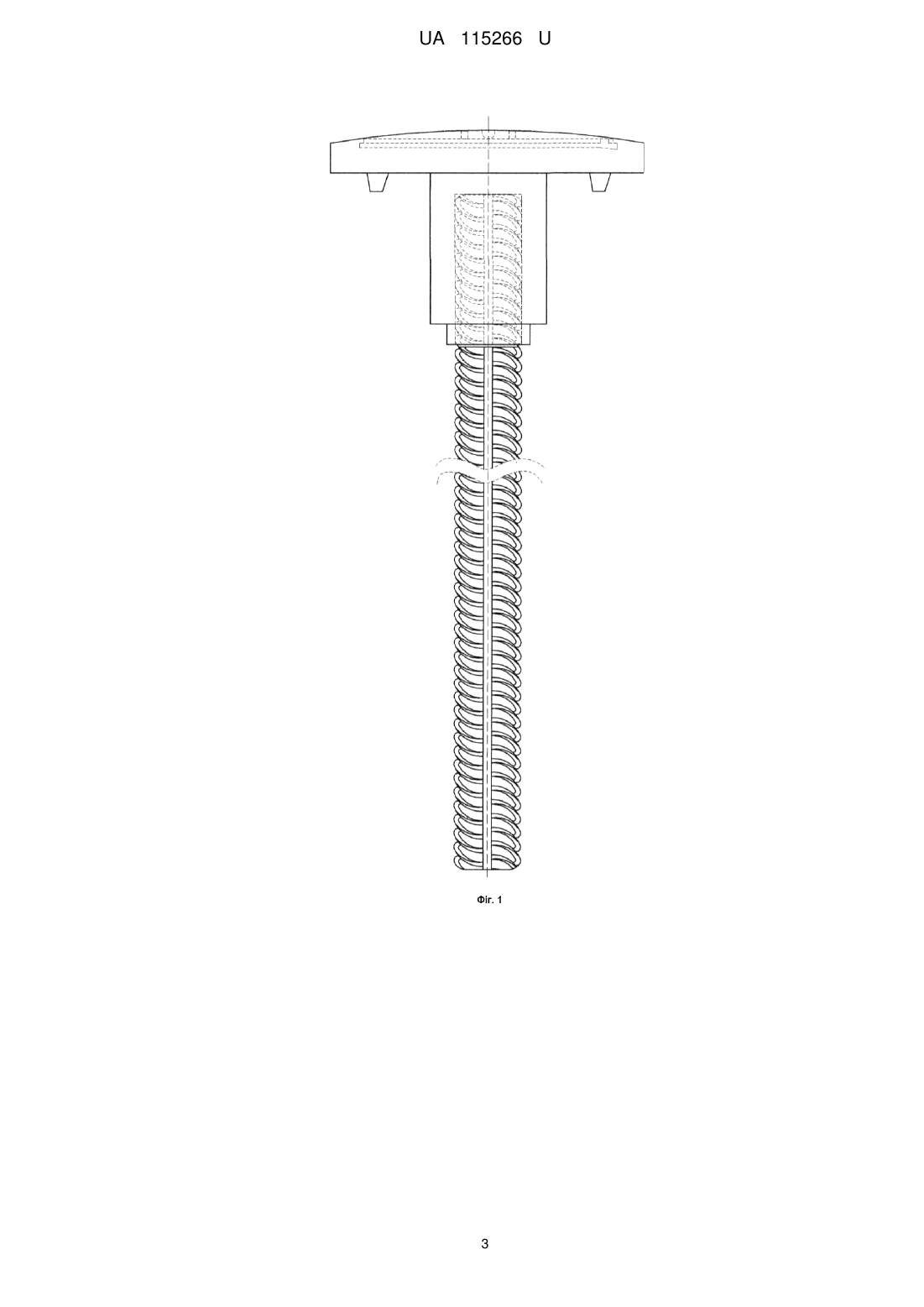

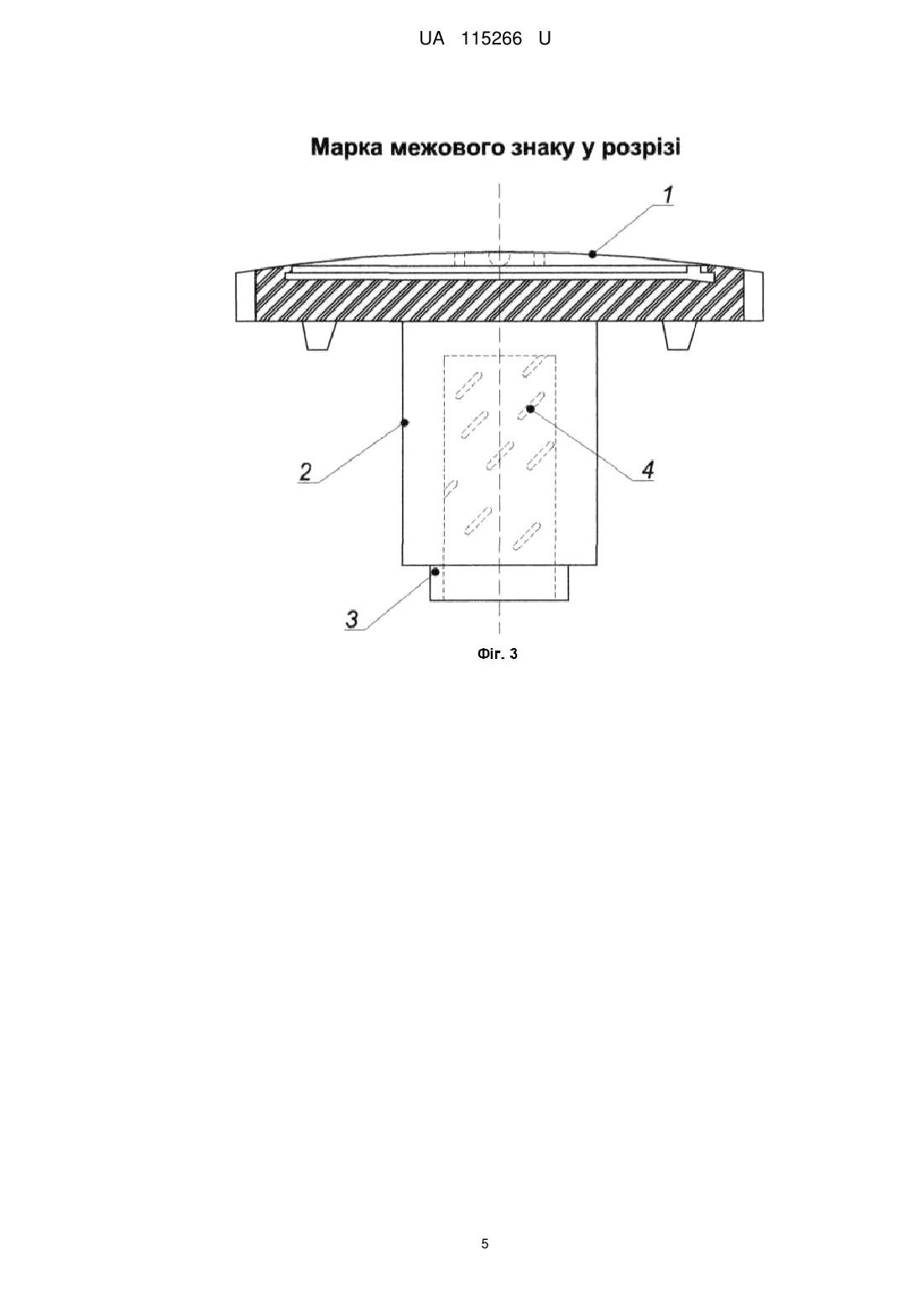

Реферат: UA 115266 U UA 115266 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі створення на земній поверхні пунктів опорної мережі, що є геодезичною мережею спеціального призначення, необхідної для координатного забезпечення земельного кадастру, моніторингу земель, землеустрою та інших операцій з управління земельним фондом держави. Межовий знак складається із двох частин: - Основа межового знаку - металевий стрижень (арматура). - Монолітна марка межового знаку (виготовлена з полімеру) у вигляді сфери, на поверхні якої нанесені знаки маркування та кодування. Технологія виготовлення і монтажу враховують недоліки попередньої моделі межового знаку [патент № 109952 опубл. 26.09.2015р.] і забезпечують простоту закладки, збільшуючи при цьому довговічність самого межового знаку. Недоліком моделі межового знаку [патент №109952 опубл. 26.09.2015р.] є те, що закладка межового знаку може відбуватися як шляхом забивання (для піщаних і пухких ґрунтів) так і в попередньо пробурений отвір для щільних порід ґрунтів. Якір і самий розріз основи межового знаку (металева труба) створювали певний опір в ґрунті, що ускладнювало закладку, шляхом забивання. Сама марка межового знаку в процесі експлуатації проявила ряд недоліків: - Поява корозії на стиках зварювання; - Збільшення уваги зі сторони любителів легкої наживи (шукачів металу). Запропонована модель межового знаку враховує попередні недоліки (зменшує затрати по закладці, виготовленню та збільшує довговічність самої конструкції межового знаку). В будові межового знаку закладено поєднання арматури як стрижня і полімеру як носія інформації (межової марки) межового знаку. Це поєднання забезпечує (мінімізує затрати по закладці) в осадові породи будь-якої щільності і збільшує збереження інформації та маркування у декілька разів. Змінена і сама форма поверхні межової марки. Металева пластина межового знаку [патент № 109952 опубл. 26.09.2015р.] товщиною 4 мм і діаметром 60 мм замінена полімером сферичної форми, що не дає залишкам води залишатись на марці, а стікати по її поверхні. Роль якоря межового знаку межового знаку [патент № 109952] в новій корисній моделі виконує самий стрижень. Особливості поверхні металевої арматури (об'ємні виступи по усій довжині стрижня межового знаку) створюють хороше зчеплення з ґрунтом, що дає можливість не використовувати як елемент межового знаку якір. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - конструкція межового знаку у зборі на основі арматури; Фіг. 2 - марка межового знаку; Фіг. 3 - марка межового знаку у розрізі; Фіг. 4 - конструкція стрижня межового знаку. По технології стійка межового знаку (1) фіг. 4 виготовлена з арматури діаметром 16 мм, довжиною750 мм, кінці якої заокруглені (3) фіг. 4 для зменшення опору під час забивання в ґрунті так і посадка самої марки на стрижень. Фігурна поверхня арматури (4) фіг. 4 виконує роль якоря, створюючи додатковий опір при несанкціонованому демонтажу межового знаку після його закладки. Мітка (2) фіг. 4 виконана у вигляді заглибини шляхом видавлювання (свердління) служить рівнем посадки межової марки на стрижень. Закладка межового стрижня відбувається за допомогою молота. Щоб не пошкодити заокруглені краї арматури, використовують ударну "бабу", яку одівають на стрижень при нанесенні ударів. Марка межового знаку фіг. 2, 3 - це монолітна опукла фігура діаметром 76 мм і товщиною від 7 до 10 мм у вигляді пустотілого грибка висотою 50 мм, на сферичній поверхні якого (1) фіг. 2 нанесені знаки маркування; у центрі марки - (2) фіг. 2 заглибина виконує роль центра межового знаку, навколо якого розташована заглибина (3) фіг. 2 діаметром 13 мм, яка вказує на центр межового знаку. По периметру марки вгорі виконаний напис "МЕЖОВИЙ ЗНАК" (4) фіг. 2, унизу "УКРАЇНА" (5) фіг. 2. Зі сторони напису "МЕЖОВИЙ ЗНАК" нанесений тризуб (6) фіг. 2 як елементи державної символіки. Тризуб виконує роль орієнтира межового знаку, оскільки всі межові знаки будуть закладатись тризубом на північ. В нижній частині марки (7) фіг. 2 розташована горизонтальна площадка розміром 1262 мм для нанесення чотирнадцятизначного номеру межового знаку. Надписи наносяться як методом лазерного гравірування так і видавлювання пресом на поверхні марки або металевого сплаву (пластини) товщиною 0,1-0,08 мм, яка кріпиться до марки за допомогою спеціальних пазів (18) фіг. 2. 1 UA 115266 U 5 10 Кріплення марки до стрижня відбувається після закладки його в ґрунті, шляхом нанесення ударів резиновим молотком по овальній поверхні марки (1) фіг. 3. При цьому полімерна втулка (3) фіг. 3, яка є монолітною частиною ніжки марки (2) фіг. 3, служить направляючою та кріпильним елементом марки до стрижня. Для більш кращого з'єднання всередині ніжки межової марки передбачені краплини фіксації (4) фіг. 3. Переваги запропонованого межового знаку: Конструкція межового знаку є універсальною, тобто дозволяє використання для будь-яких ґрунтів. Марка Фіг. 2, 3 монолітна, виконана із полімеру товщиною 7-10 мм, що забезпечує хороше з'єднання із стрижнем, тривалу службу межового знаку, гарантує його стійкість до механічних і хімічних впливів ґрунту і зовнішніх сил. Поєднання арматури як стрижня і полімеру як носія інформації (межової марки) дають економію по виготовленню, здешевлюють затрати по встановленню та збільшують довговічність межового знаку. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Межовий знак, що містить вертикально встановлюваний металічний стрижень, що слугує основою для закладки в осадові породи будь-якої щільності, у верхній частині якого жорстко закріплена марка, який відрізняється тим, що марка кріпиться до стрижня за допомогою внутрішньої поверхні циліндричної форми з краплинами фіксації та зовнішньої фігурної поверхні основи стрижня. 2. Межовий знак за п. 1, який відрізняється тим, що стрижень виконаний з арматури. 3. Межовий знак за п. 1 або 2, який відрізняється тим, що марка виготовлена з полімеру. 4. Межовий знак за пп. 1-3, який відрізняється тим, що марка виконана сферичної форми з діаметром 76 мм в основі та товщиною 7-10 мм. 5. Межовий знак за пп. 1-4, який відрізняється тим, що змінні знаки маркування наносяться на поверхню марки шляхом лазерного гравірування. 6. Межовий знак за пп. 1-5, який відрізняється тим, що змінні знаки маркування наносяться на поверхню пластини (металевого сплаву) методом лазерного гравірування. 7. Межовий знак за пп. 1-6, який відрізняється тим, що змінні знаки маркування наносяться на поверхню пластини (металевого сплаву) шляхом видавлювання на пластині пресом. 8. Межовий знак за пп. 1-7, який відрізняється тим, що пластина кріпиться до марки за допомогою спеціальних пазів. 9. Межовий знак за пп. 1-8, який відрізняється тим, що марка виконана з нанесенням державного символу тризубу, який завжди буде закладатись з орієнтуванням на північ. 10. Межовий знак за пп. 1-9, який відрізняється тим, що полімерна втулка, яка є монолітною частиною ніжки марки, служить направляючою та кріпильним елементом марки до стрижня. 11. Межовий знак за пп. 1-10, який відрізняється тим, що мітка, виконана у вигляді заглибини шляхом видавлювання (свердління) на арматурі, служить рівнем посадки межової марки на стрижень. 2 UA 115266 U 3 UA 115266 U 4 UA 115266 U 5 UA 115266 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
