Пневмомеханічний висівний апарат

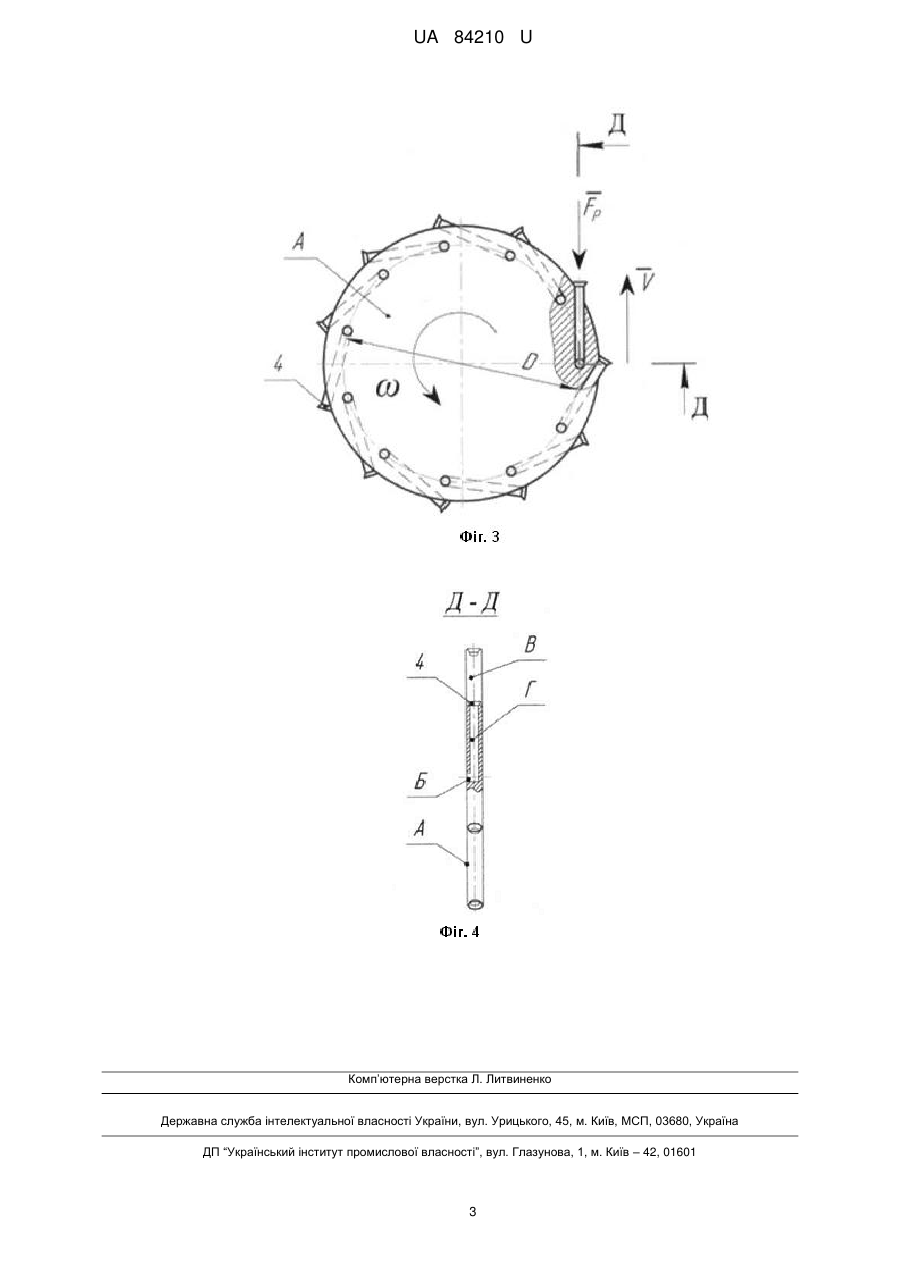

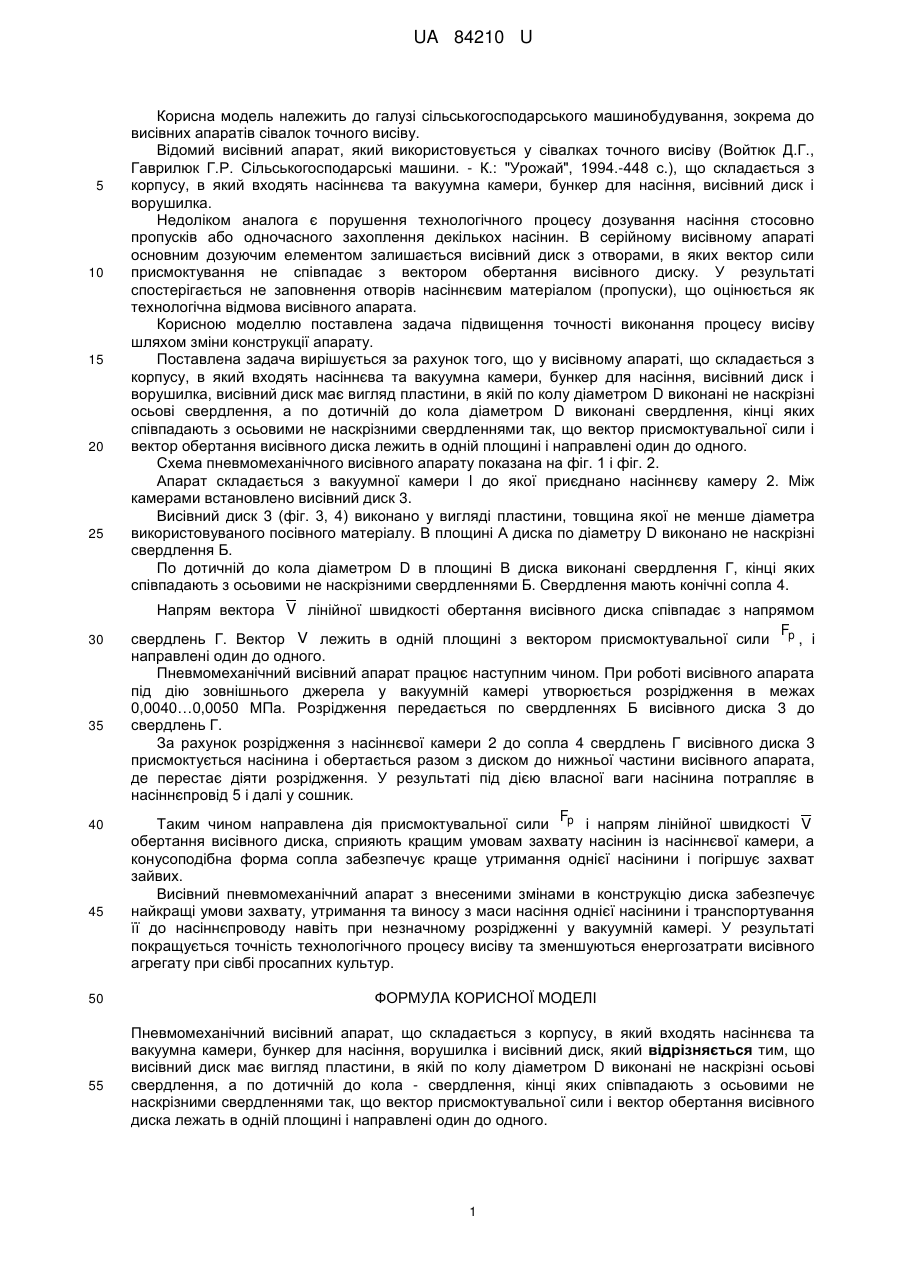

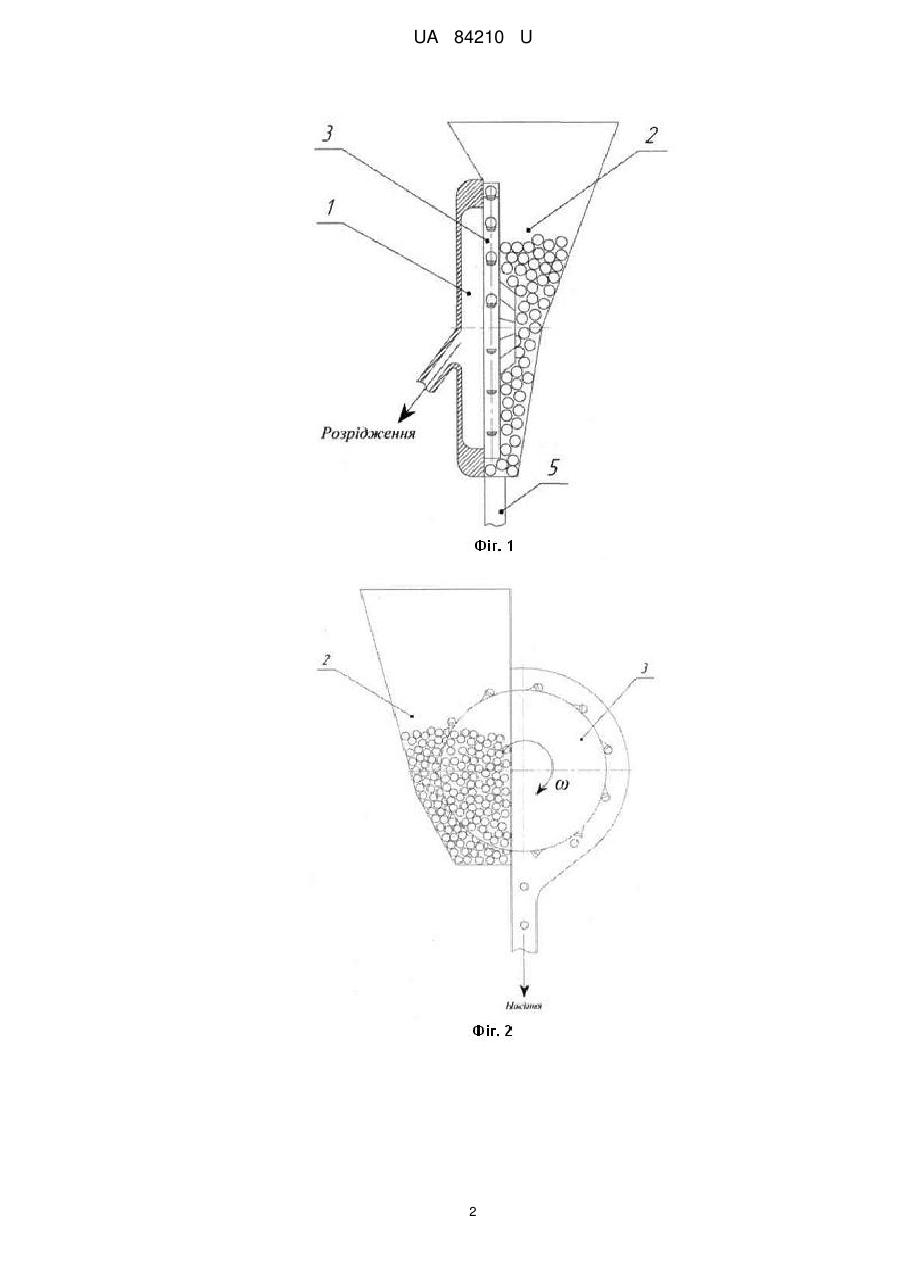

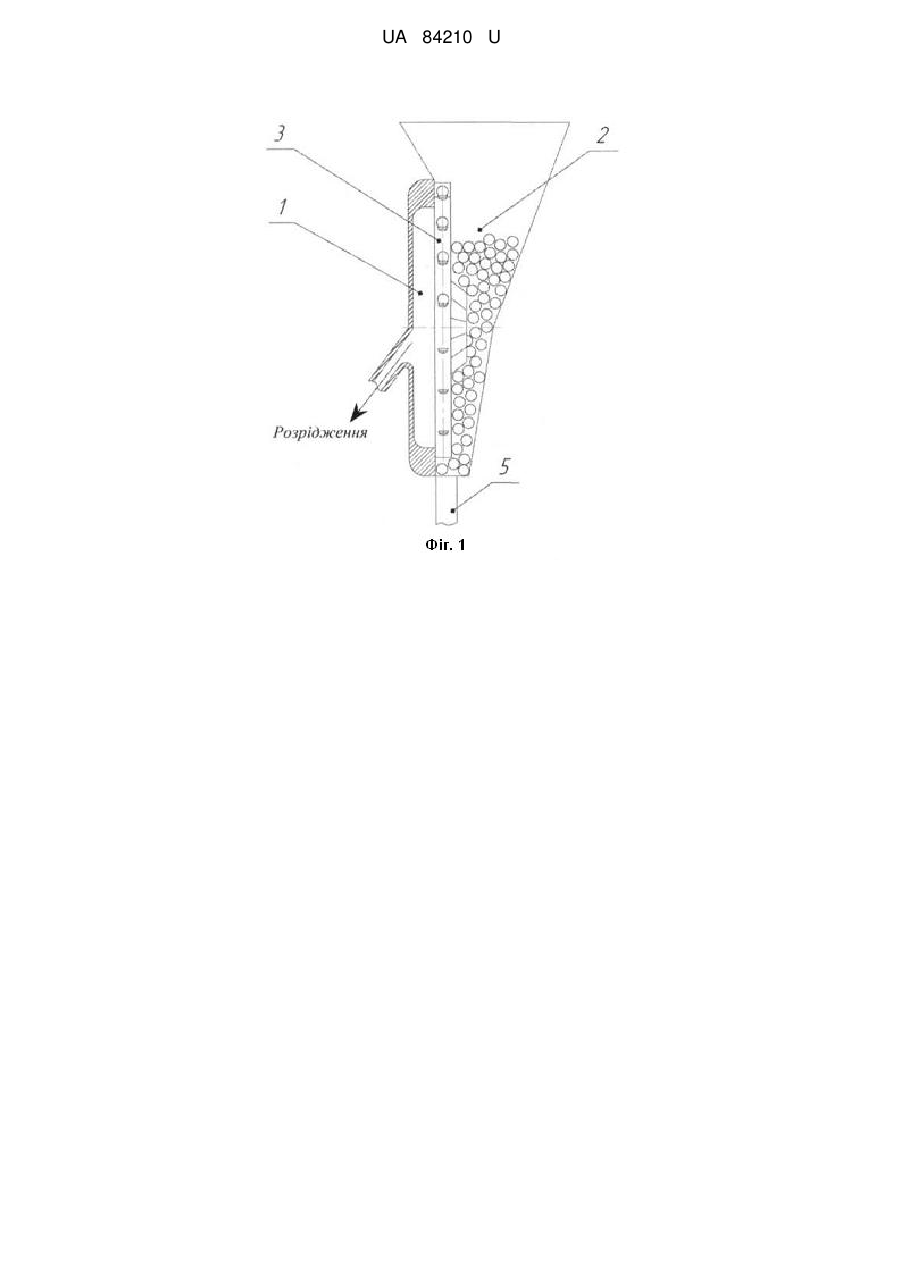

Реферат: Пневмомеханічний висівний апарат складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, ворушилка і висівний диск, причому висівний диск має вигляд пластини, в якій по колу діаметром D виконані не наскрізні осьові свердлення, а по дотичній до кола - свердлення, кінці яких співпадають з осьовими не наскрізними свердленнями так, що вектор присмоктувальної сили і вектор обертання висівного диска лежать в одній площині і направлені один до одного. UA 84210 U (54) ПНЕВМОМЕХАНІЧНИЙ ВИСІВНИЙ АПАРАТ UA 84210 U UA 84210 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до висівних апаратів сівалок точного висіву. Відомий висівний апарат, який використовується у сівалках точного висіву (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. - К.: "Урожай", 1994.-448 с.), що складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, висівний диск і ворушилка. Недоліком аналога є порушення технологічного процесу дозування насіння стосовно пропусків або одночасного захоплення декількох насінин. В серійному висівному апараті основним дозуючим елементом залишається висівний диск з отворами, в яких вектор сили присмоктування не співпадає з вектором обертання висівного диску. У результаті спостерігається не заповнення отворів насіннєвим матеріалом (пропуски), що оцінюється як технологічна відмова висівного апарата. Корисною моделлю поставлена задача підвищення точності виконання процесу висіву шляхом зміни конструкції апарату. Поставлена задача вирішується за рахунок того, що у висівному апараті, що складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, висівний диск і ворушилка, висівний диск має вигляд пластини, в якій по колу діаметром D виконані не наскрізні осьові свердлення, а по дотичній до кола діаметром D виконані свердлення, кінці яких співпадають з осьовими не наскрізними свердленнями так, що вектор присмоктувальної сили і вектор обертання висівного диска лежить в одній площині і направлені один до одного. Схема пневмомеханічного висівного апарату показана на фіг. 1 і фіг. 2. Апарат складається з вакуумної камери l до якої приєднано насіннєву камеру 2. Між камерами встановлено висівний диск 3. Висівний диск 3 (фіг. 3, 4) виконано у вигляді пластини, товщина якої не менше діаметра використовуваного посівного матеріалу. В площині А диска по діаметру D виконано не наскрізні свердлення Б. По дотичній до кола діаметром D в площині В диска виконані свердлення Г, кінці яких співпадають з осьовими не наскрізними свердленнями Б. Свердлення мають конічні сопла 4. Напрям вектора V лінійної швидкості обертання висівного диска співпадає з напрямом F свердлень Г. Вектор V лежить в одній площині з вектором присмоктувальної сили p , і направлені один до одного. Пневмомеханічний висівний апарат працює наступним чином. При роботі висівного апарата під дію зовнішнього джерела у вакуумній камері утворюється розрідження в межах 0,0040…0,0050 МПа. Розрідження передається по свердленнях Б висівного диска 3 до свердлень Г. За рахунок розрідження з насіннєвої камери 2 до сопла 4 свердлень Г висівного диска 3 присмоктується насінина і обертається разом з диском до нижньої частини висівного апарата, де перестає діяти розрідження. У результаті під дією власної ваги насінина потрапляє в насіннєпровід 5 і далі у сошник. F Таким чином направлена дія присмоктувальної сили p і напрям лінійної швидкості V обертання висівного диска, сприяють кращим умовам захвату насінин із насіннєвої камери, а конусоподібна форма сопла забезпечує краще утримання однієї насінини і погіршує захват зайвих. Висівний пневмомеханічний апарат з внесеними змінами в конструкцію диска забезпечує найкращі умови захвату, утримання та виносу з маси насіння однієї насінини і транспортування її до насіннєпроводу навіть при незначному розрідженні у вакуумній камері. У результаті покращується точність технологічного процесу висіву та зменшуються енергозатрати висівного агрегату при сівбі просапних культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пневмомеханічний висівний апарат, що складається з корпусу, в який входять насіннєва та вакуумна камери, бункер для насіння, ворушилка і висівний диск, який відрізняється тим, що висівний диск має вигляд пластини, в якій по колу діаметром D виконані не наскрізні осьові свердлення, а по дотичній до кола - свердлення, кінці яких співпадають з осьовими не наскрізними свердленнями так,що вектор присмоктувальної сили і вектор обертання висівного диска лежать в одній площині і направлені один до одного. 1 UA 84210 U 2 UA 84210 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
