Підіймально-навісний пристрій передньонавісних ґрунтообробних знарядь

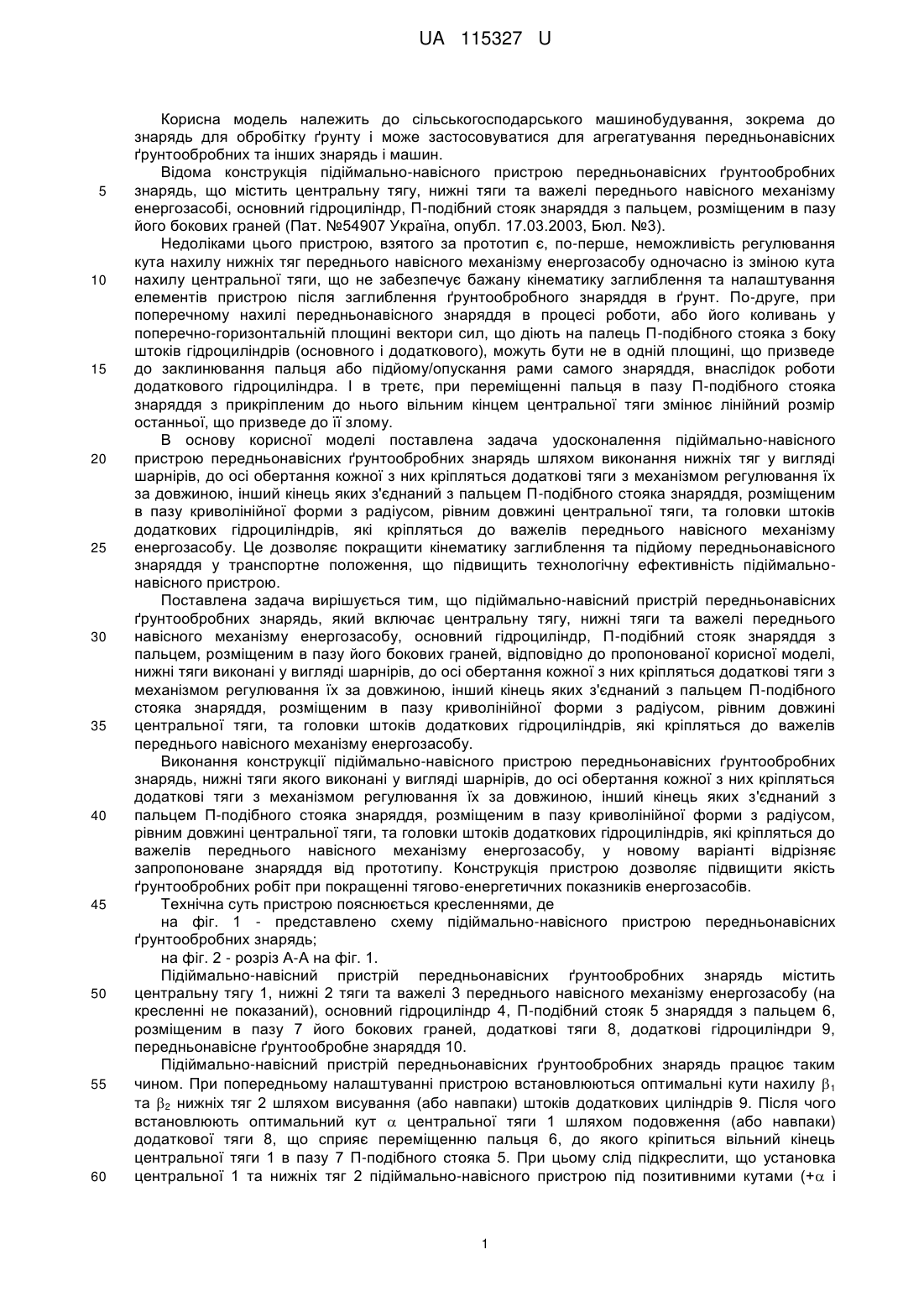

Реферат: Підіймально-навісний пристрій передньонавісних ґрунтообробних знарядь містить центральну тягу, нижні тяги та важелі переднього навісного механізму енергозасобу, основний гідроциліндр, П-подібний стояк знаряддя з пальцем, розміщеним в пазу його бокових граней. Нижні тяги виконані у вигляді шарнірів, до осі обертання кожної з них кріпляться додаткові тяги з механізмом регулювання їх за довжиною, інший кінець яких з'єднаний з пальцем П-подібного стояка знаряддя, розміщеним в пазу криволінійної форми з радіусом, рівним довжині центральної тяги, та головки штоків додаткових гідроциліндрів, які кріпляться до важелів переднього навісного механізму енергозасобу. UA 115327 U (54) ПІДІЙМАЛЬНО-НАВІСНИЙ ПРИСТРІЙ ПЕРЕДНЬОНАВІСНИХ ҐРУНТООБРОБНИХ ЗНАРЯДЬ UA 115327 U UA 115327 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту і може застосовуватися для агрегатування передньонавісних ґрунтообробних та інших знарядь і машин. Відома конструкція підіймально-навісного пристрою передньонавісних ґрунтообробних знарядь, що містить центральну тягу, нижні тяги та важелі переднього навісного механізму енергозасобі, основний гідроциліндр, П-подібний стояк знаряддя з пальцем, розміщеним в пазу його бокових граней (Пат. №54907 Україна, опубл. 17.03.2003, Бюл. №3). Недоліками цього пристрою, взятого за прототип є, по-перше, неможливість регулювання кута нахилу нижніх тяг переднього навісного механізму енергозасобу одночасно із зміною кута нахилу центральної тяги, що не забезпечує бажану кінематику заглиблення та налаштування елементів пристрою після заглиблення ґрунтообробного знаряддя в ґрунт. По-друге, при поперечному нахилі передньонавісного знаряддя в процесі роботи, або його коливань у поперечно-горизонтальній площині вектори сил, що діють на палець П-подібного стояка з боку штоків гідроциліндрів (основного і додаткового), можуть бути не в одній площині, що призведе до заклинювання пальця або підйому/опускання рами самого знаряддя, внаслідок роботи додаткового гідроциліндра. І в третє, при переміщенні пальця в пазу П-подібного стояка знаряддя з прикріпленим до нього вільним кінцем центральної тяги змінює лінійний розмір останньої, що призведе до її злому. В основу корисної моделі поставлена задача удосконалення підіймально-навісного пристрою передньонавісних ґрунтообробних знарядь шляхом виконання нижніх тяг у вигляді шарнірів, до осі обертання кожної з них кріпляться додаткові тяги з механізмом регулювання їх за довжиною, інший кінець яких з'єднаний з пальцем П-подібного стояка знаряддя, розміщеним в пазу криволінійної форми з радіусом, рівним довжині центральної тяги, та головки штоків додаткових гідроциліндрів, які кріпляться до важелів переднього навісного механізму енергозасобу. Це дозволяє покращити кінематику заглиблення та підйому передньонавісного знаряддя у транспортне положення, що підвищить технологічну ефективність підіймальнонавісного пристрою. Поставлена задача вирішується тим, що підіймально-навісний пристрій передньонавісних ґрунтообробних знарядь, який включає центральну тягу, нижні тяги та важелі переднього навісного механізму енергозасобу, основний гідроциліндр, П-подібний стояк знаряддя з пальцем, розміщеним в пазу його бокових граней, відповідно до пропонованої корисної моделі, нижні тяги виконані у вигляді шарнірів, до осі обертання кожної з них кріпляться додаткові тяги з механізмом регулювання їх за довжиною, інший кінець яких з'єднаний з пальцем П-подібного стояка знаряддя, розміщеним в пазу криволінійної форми з радіусом, рівним довжині центральної тяги, та головки штоків додаткових гідроциліндрів, які кріпляться до важелів переднього навісного механізму енергозасобу. Виконання конструкції підіймально-навісного пристрою передньонавісних ґрунтообробних знарядь, нижні тяги якого виконані у вигляді шарнірів, до осі обертання кожної з них кріпляться додаткові тяги з механізмом регулювання їх за довжиною, інший кінець яких з'єднаний з пальцем П-подібного стояка знаряддя, розміщеним в пазу криволінійної форми з радіусом, рівним довжині центральної тяги, та головки штоків додаткових гідроциліндрів, які кріпляться до важелів переднього навісного механізму енергозасобу, у новому варіанті відрізняє запропоноване знаряддя від прототипу. Конструкція пристрою дозволяє підвищити якість ґрунтообробних робіт при покращенні тягово-енергетичних показників енергозасобів. Технічна суть пристрою пояснюється кресленнями, де на фіг. 1 - представлено схему підіймально-навісного пристрою передньонавісних ґрунтообробних знарядь; на фіг. 2 - розріз А-А на фіг. 1. Підіймально-навісний пристрій передньонавісних ґрунтообробних знарядь містить центральну тягу 1, нижні 2 тяги та важелі 3 переднього навісного механізму енергозасобу (на кресленні не показаний), основний гідроциліндр 4, П-подібний стояк 5 знаряддя з пальцем 6, розміщеним в пазу 7 його бокових граней, додаткові тяги 8, додаткові гідроциліндри 9, передньонавісне ґрунтообробне знаряддя 10. Підіймально-навісний пристрій передньонавісних ґрунтообробних знарядь працює таким чином. При попередньому налаштуванні пристрою встановлюються оптимальні кути нахилу 1 та 2 нижніх тяг 2 шляхом висування (або навпаки) штоків додаткових циліндрів 9. Після чого встановлюють оптимальний кут  центральної тяги 1 шляхом подовження (або навпаки) додаткової тяги 8, що сприяє переміщенню пальця 6, до якого кріпиться вільний кінець центральної тяги 1 в пазу 7 П-подібного стояка 5. При цьому слід підкреслити, що установка центральної 1 та нижніх тяг 2 підіймально-навісного пристрою під позитивними кутами (+ і 1 UA 115327 U 5 10 +1і2), де 1 та 2 якомога менші, а кут  якомога більший (
