Установка для дослідження дискових батарей ґрунтообробних знарядь

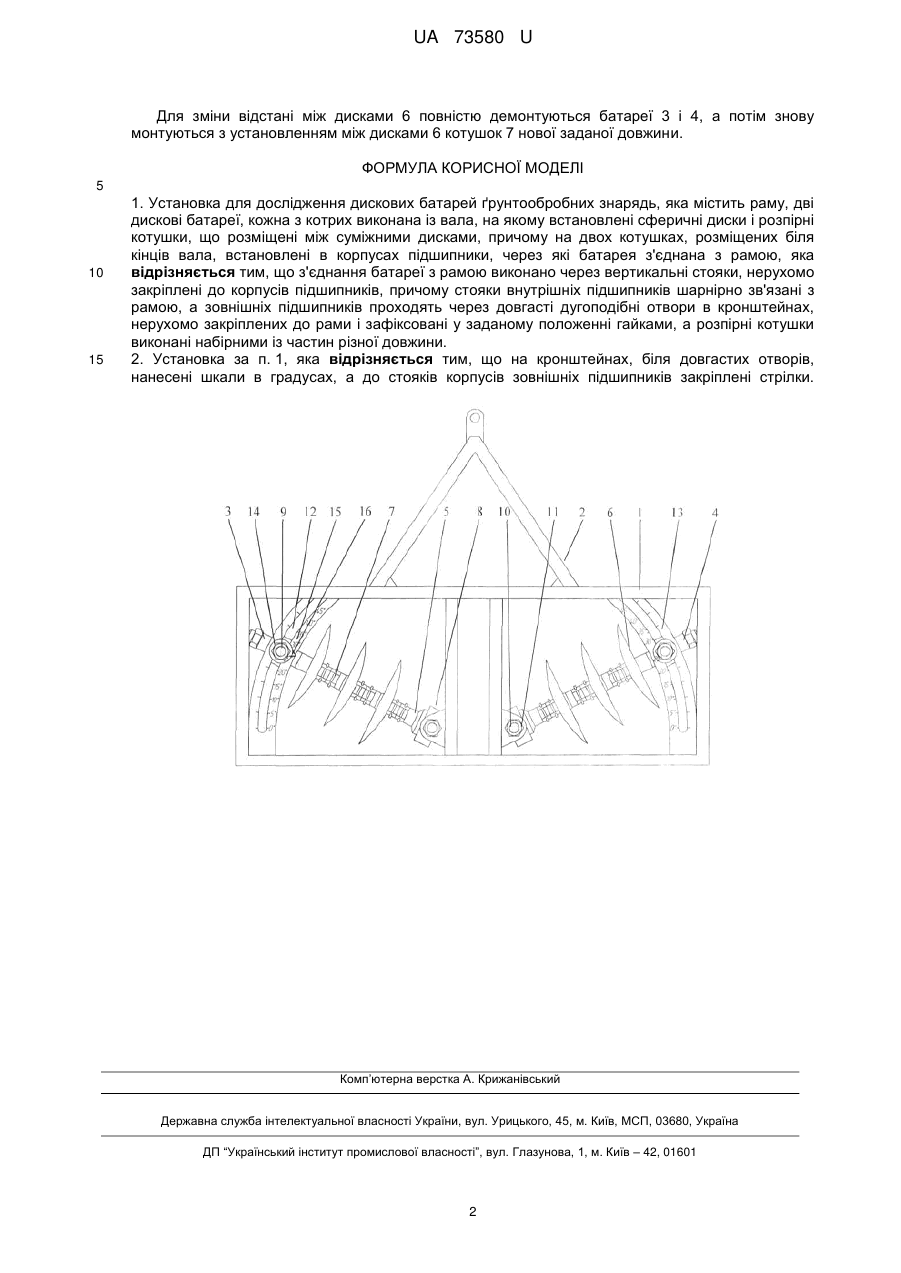

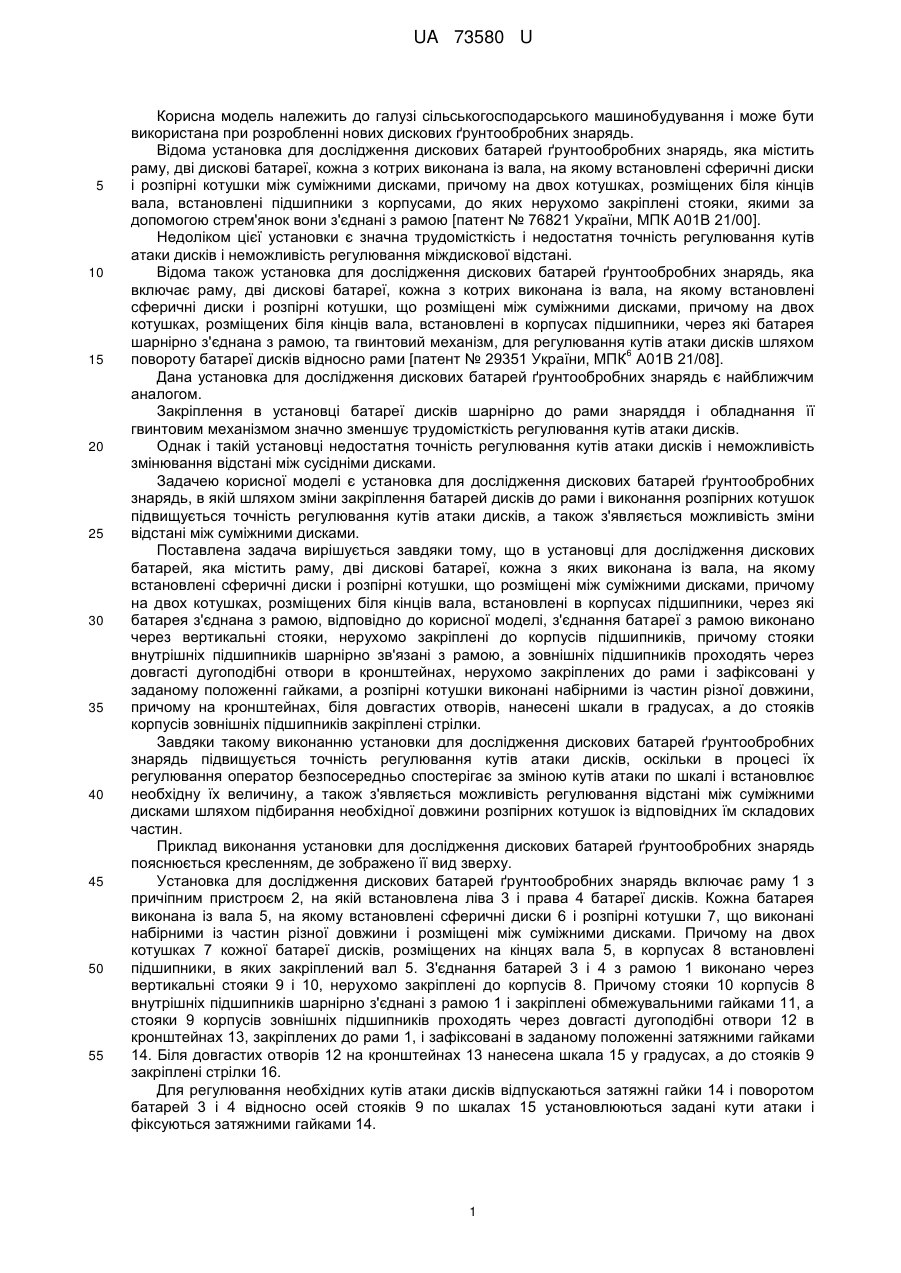

Реферат: Установка для дослідження дискових батарей ґрунтообробних знарядь містить раму, дві дискові батареї, кожна з котрих виконана із вала, сферичні диски і розпірні котушки, суміжні диски, підшипники, кронштейни, на які нанесені шкали в градусах, а до стояків корпусів зовнішніх підшипників закріплені стрілки. UA 73580 U (54) УСТАНОВКА ДЛЯ ДОСЛІДЖЕННЯ ДИСКОВИХ БАТАРЕЙ ҐРУНТООБРОБНИХ ЗНАРЯДЬ UA 73580 U UA 73580 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при розробленні нових дискових ґрунтообробних знарядь. Відома установка для дослідження дискових батарей ґрунтообробних знарядь, яка містить раму, дві дискові батареї, кожна з котрих виконана із вала, на якому встановлені сферичні диски і розпірні котушки між суміжними дисками, причому на двох котушках, розміщених біля кінців вала, встановлені підшипники з корпусами, до яких нерухомо закріплені стояки, якими за допомогою стрем'янок вони з'єднані з рамою [патент № 76821 України, МПК А01В 21/00]. Недоліком цієї установки є значна трудомісткість і недостатня точність регулювання кутів атаки дисків і неможливість регулювання міждискової відстані. Відома також установка для дослідження дискових батарей ґрунтообробних знарядь, яка включає раму, дві дискові батареї, кожна з котрих виконана із вала, на якому встановлені сферичні диски і розпірні котушки, що розміщені між суміжними дисками, причому на двох котушках, розміщених біля кінців вала, встановлені в корпусах підшипники, через які батарея шарнірно з'єднана з рамою, та гвинтовий механізм, для регулювання кутів атаки дисків шляхом 6 повороту батареї дисків відносно рами [патент № 29351 України, МПК А01В 21/08]. Дана установка для дослідження дискових батарей ґрунтообробних знарядь є найближчим аналогом. Закріплення в установці батареї дисків шарнірно до рами знаряддя і обладнання її гвинтовим механізмом значно зменшує трудомісткість регулювання кутів атаки дисків. Однак і такій установці недостатня точність регулювання кутів атаки дисків і неможливість змінювання відстані між сусідніми дисками. Задачею корисної моделі є установка для дослідження дискових батарей ґрунтообробних знарядь, в якій шляхом зміни закріплення батарей дисків до рами і виконання розпірних котушок підвищується точність регулювання кутів атаки дисків, а також з'являється можливість зміни відстані між суміжними дисками. Поставлена задача вирішується завдяки тому, що в установці для дослідження дискових батарей, яка містить раму, дві дискові батареї, кожна з яких виконана із вала, на якому встановлені сферичні диски і розпірні котушки, що розміщені між суміжними дисками, причому на двох котушках, розміщених біля кінців вала, встановлені в корпусах підшипники, через які батарея з'єднана з рамою, відповідно до корисної моделі, з'єднання батареї з рамою виконано через вертикальні стояки, нерухомо закріплені до корпусів підшипників, причому стояки внутрішніх підшипників шарнірно зв'язані з рамою, а зовнішніх підшипників проходять через довгасті дугоподібні отвори в кронштейнах, нерухомо закріплених до рами і зафіксовані у заданому положенні гайками, а розпірні котушки виконані набірними із частин різної довжини, причому на кронштейнах, біля довгастих отворів, нанесені шкали в градусах, а до стояків корпусів зовнішніх підшипників закріплені стрілки. Завдяки такому виконанню установки для дослідження дискових батарей ґрунтообробних знарядь підвищується точність регулювання кутів атаки дисків, оскільки в процесі їх регулювання оператор безпосередньо спостерігає за зміною кутів атаки по шкалі і встановлює необхідну їх величину, а також з'являється можливість регулювання відстані між суміжними дисками шляхом підбирання необхідної довжини розпірних котушок із відповідних їм складових частин. Приклад виконання установки для дослідження дискових батарей ґрунтообробних знарядь пояснюється кресленням, де зображено її вид зверху. Установка для дослідження дискових батарей ґрунтообробних знарядь включає раму 1 з причіпним пристроєм 2, на якій встановлена ліва 3 і права 4 батареї дисків. Кожна батарея виконана із вала 5, на якому встановлені сферичні диски 6 і розпірні котушки 7, що виконані набірними із частин різної довжини і розміщені між суміжними дисками. Причому на двох котушках 7 кожної батареї дисків, розміщених на кінцях вала 5, в корпусах 8 встановлені підшипники, в яких закріплений вал 5. З'єднання батарей 3 і 4 з рамою 1 виконано черезвертикальні стояки 9 і 10, нерухомо закріплені до корпусів 8. Причому стояки 10 корпусів 8 внутрішніх підшипників шарнірно з'єднані з рамою 1 і закріплені обмежувальними гайками 11, а стояки 9 корпусів зовнішніх підшипників проходять через довгасті дугоподібні отвори 12 в кронштейнах 13, закріплених до рами 1, і зафіксовані в заданому положенні затяжними гайками 14. Біля довгастих отворів 12 на кронштейнах 13 нанесена шкала 15 у градусах, а до стояків 9 закріплені стрілки 16. Для регулювання необхідних кутів атаки дисків відпускаються затяжні гайки 14 і поворотом батарей 3 і 4 відносно осей стояків 9 по шкалах 15 установлюються задані кути атаки і фіксуються затяжними гайками 14. 1 UA 73580 U Для зміни відстані між дисками 6 повністю демонтуються батареї 3 і 4, а потім знову монтуються з установленням між дисками 6 котушок 7 нової заданої довжини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Установка для дослідження дискових батарей ґрунтообробних знарядь, яка містить раму, дві дискові батареї, кожна з котрих виконана із вала, на якому встановлені сферичні диски і розпірні котушки, що розміщені між суміжними дисками, причому на двох котушках, розміщених біля кінців вала, встановлені в корпусах підшипники, через які батарея з'єднана з рамою, яка відрізняється тим, що з'єднання батареї з рамою виконано через вертикальні стояки, нерухомо закріплені до корпусів підшипників, причому стояки внутрішніх підшипників шарнірно зв'язані з рамою, а зовнішніх підшипників проходять через довгасті дугоподібні отвори в кронштейнах, нерухомо закріплених до рами і зафіксовані у заданому положенні гайками, а розпірні котушки виконані набірними із частин різної довжини. 2. Установка за п. 1, яка відрізняється тим, що на кронштейнах, біля довгастих отворів, нанесені шкали в градусах, а до стояків корпусів зовнішніх підшипників закріплені стрілки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
