Пристрій причіпний для агрегатування навісних знарядь

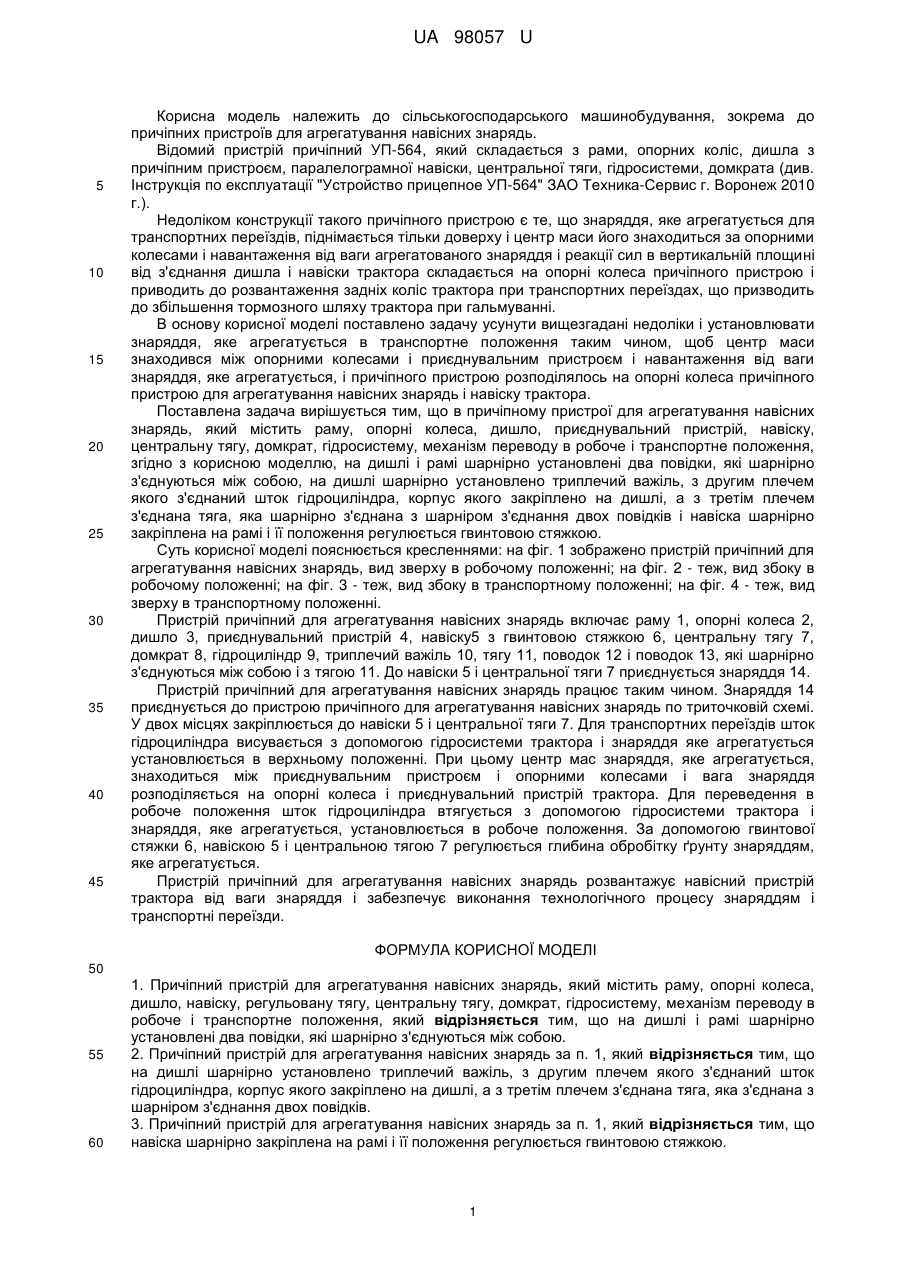

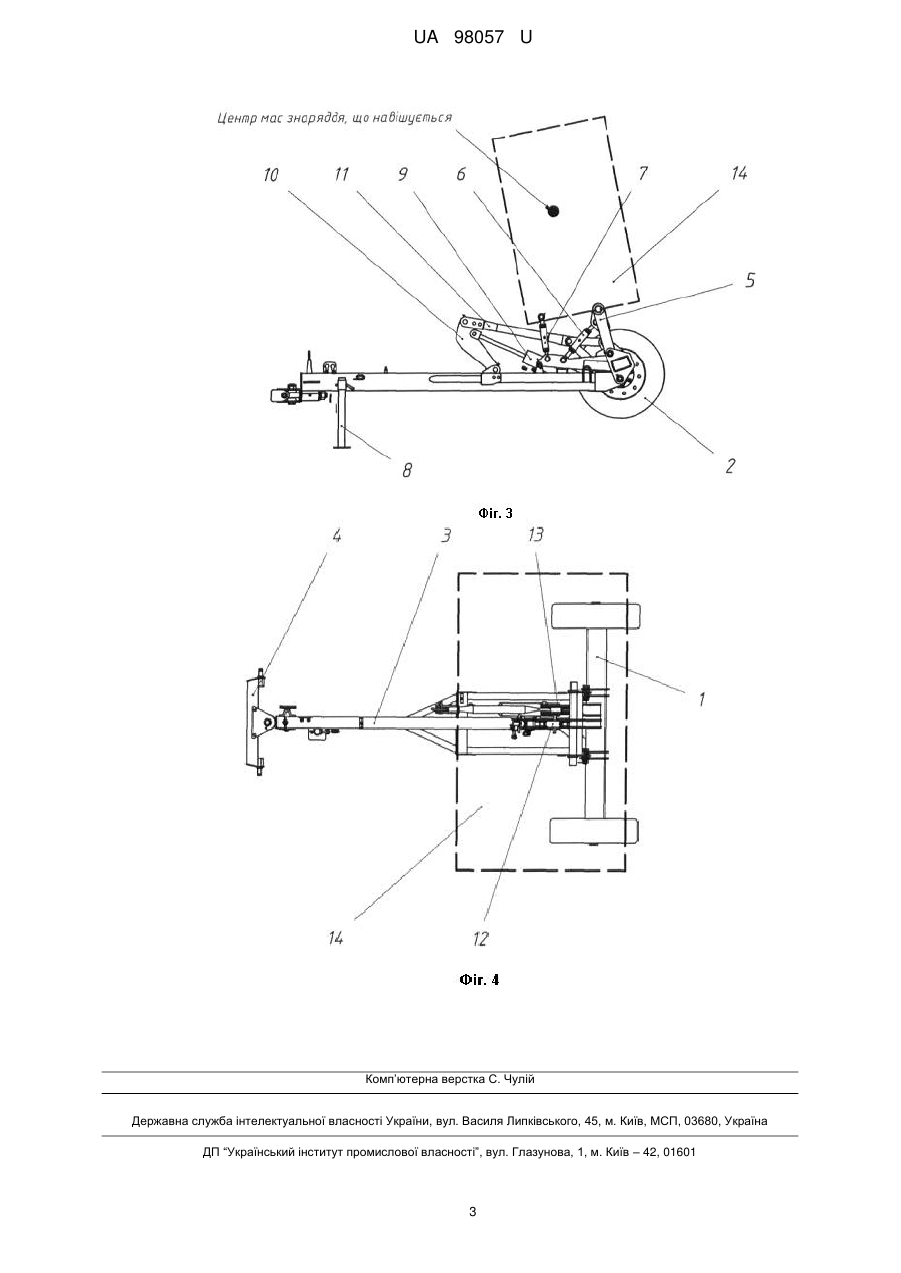

Реферат: UA 98057 U UA 98057 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до причіпних пристроїв для агрегатування навісних знарядь. Відомий пристрій причіпний УП-564, який складається з рами, опорних коліс, дишла з причіпним пристроєм, паралелограмної навіски, центральної тяги, гідросистеми, домкрата (див. Інструкція по експлуатації "Устройство прицепное УП-564" ЗАО Техника-Сервис г. Воронеж 2010 г.). Недоліком конструкції такого причіпного пристрою є те, що знаряддя, яке агрегатується для транспортних переїздів, піднімається тільки доверху і центр маси його знаходиться за опорними колесами і навантаження від ваги агрегатованого знаряддя і реакції сил в вертикальній площині від з'єднання дишла і навіски трактора складається на опорні колеса причіпного пристрою і приводить до розвантаження задніх коліс трактора при транспортних переїздах, що призводить до збільшення тормозного шляху трактора при гальмуванні. В основу корисної моделі поставлено задачу усунути вищезгадані недоліки і установлювати знаряддя, яке агрегатується в транспортне положення таким чином, щоб центр маси знаходився між опорними колесами і приєднувальним пристроєм і навантаження від ваги знаряддя, яке агрегатується, і причіпного пристрою розподілялось на опорні колеса причіпного пристрою для агрегатування навісних знарядь і навіску трактора. Поставлена задача вирішується тим, що в причіпному пристрої для агрегатування навісних знарядь, який містить раму, опорні колеса, дишло, приєднувальний пристрій, навіску, центральну тягу, домкрат, гідросистему, механізм переводу в робоче і транспортне положення, згідно з корисною моделлю, на дишлі і рамі шарнірно установлені два повідки, які шарнірно з'єднуються між собою, на дишлі шарнірно установлено триплечий важіль, з другим плечем якого з'єднаний шток гідроциліндра, корпус якого закріплено на дишлі, а з третім плечем з'єднана тяга, яка шарнірно з'єднана з шарніром з'єднання двох повідків і навіска шарнірно закріплена на рамі і її положення регулюється гвинтовою стяжкою. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображено пристрій причіпний для агрегатування навісних знарядь, вид зверху в робочому положенні; на фіг. 2 - теж, вид збоку в робочому положенні; на фіг. 3 - теж, вид збоку в транспортному положенні; на фіг. 4 - теж, вид зверху в транспортному положенні. Пристрій причіпний для агрегатування навісних знарядь включає раму 1, опорні колеса 2, дишло 3, приєднувальний пристрій 4, навіску5 з гвинтовою стяжкою 6, центральну тягу 7, домкрат 8, гідроциліндр 9, триплечий важіль 10, тягу 11, поводок 12 і поводок 13, які шарнірно з'єднуються між собою і з тягою 11. До навіски 5 і центральної тяги 7 приєднується знаряддя 14. Пристрій причіпний для агрегатування навісних знарядь працює таким чином. Знаряддя 14 приєднується до пристрою причіпного для агрегатування навісних знарядь по триточковій схемі. У двох місцях закріплюється до навіски 5 і центральної тяги 7. Для транспортних переїздів шток гідроциліндра висувається з допомогою гідросистеми трактора і знаряддя яке агрегатується установлюється в верхньому положенні. При цьому центр мас знаряддя, яке агрегатується, знаходиться між приєднувальним пристроєм і опорними колесами і вага знаряддя розподіляється на опорні колеса і приєднувальний пристрій трактора. Для переведення в робоче положення шток гідроциліндра втягується з допомогою гідросистеми трактора і знаряддя, яке агрегатується, установлюється в робоче положення. За допомогою гвинтової стяжки 6, навіскою 5 і центральною тягою 7 регулюється глибина обробітку ґрунту знаряддям, яке агрегатується. Пристрій причіпний для агрегатування навісних знарядь розвантажує навісний пристрій трактора від ваги знаряддя і забезпечує виконання технологічного процесу знаряддям і транспортні переїзди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Причіпний пристрій для агрегатування навісних знарядь, який містить раму, опорні колеса, дишло, навіску, регульовану тягу, центральну тягу, домкрат, гідросистему, механізм переводу в робоче і транспортне положення, який відрізняється тим, що на дишлі і рамі шарнірно установлені два повідки, які шарнірно з'єднуються між собою. 2. Причіпний пристрій для агрегатування навісних знарядь за п. 1, який відрізняється тим, що на дишлі шарнірно установлено триплечий важіль, з другим плечем якого з'єднаний шток гідроциліндра, корпус якого закріплено на дишлі, а з третім плечем з'єднана тяга, яка з'єднана з шарніром з'єднання двох повідків. 3. Причіпний пристрій для агрегатування навісних знарядь за п. 1, який відрізняється тим, що навіска шарнірно закріплена на рамі і її положення регулюється гвинтовою стяжкою. 1 UA 98057 U 2 UA 98057 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
