Лабораторний стенд для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля

Завантажити PDF файл.

Формула / Реферат

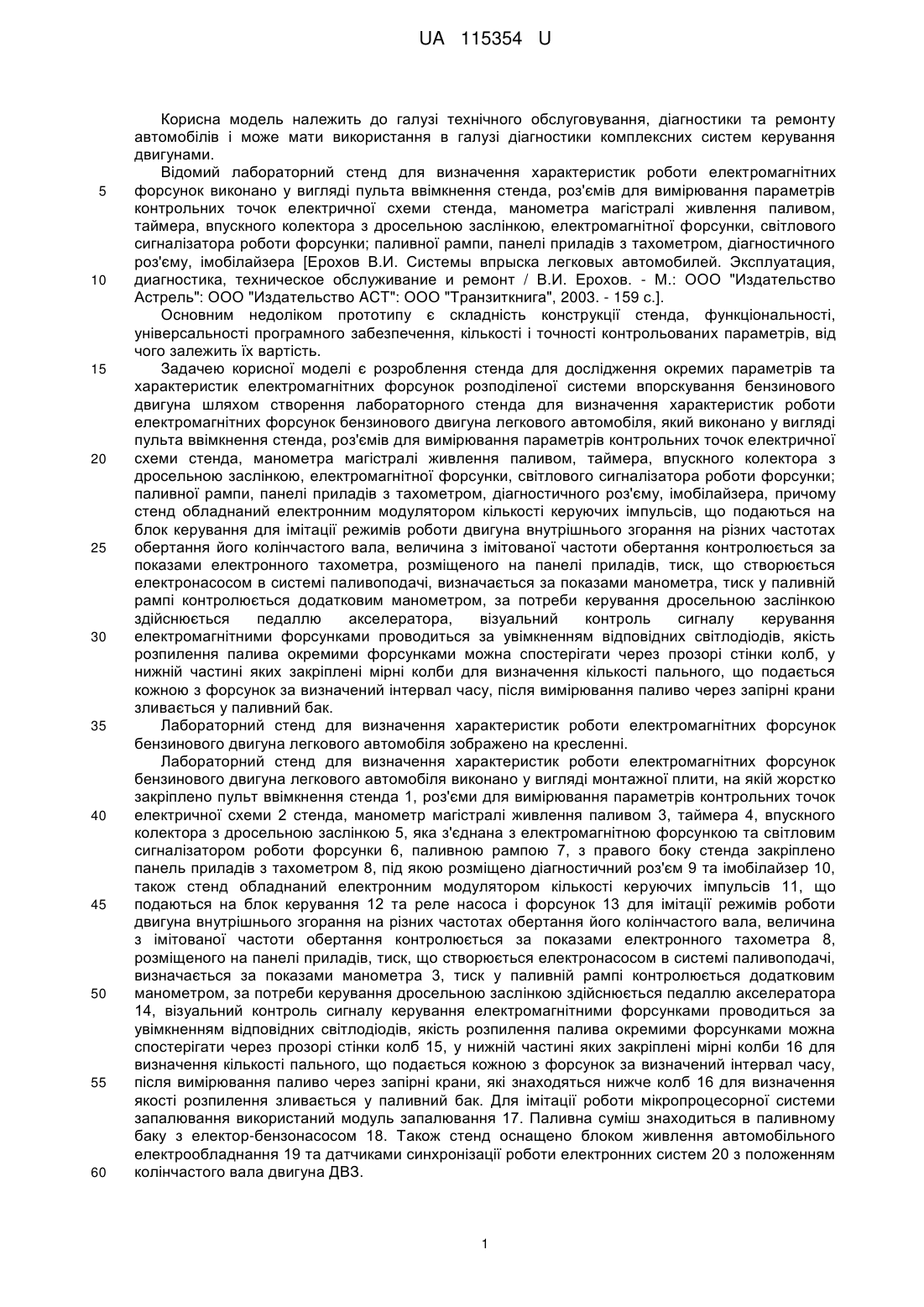

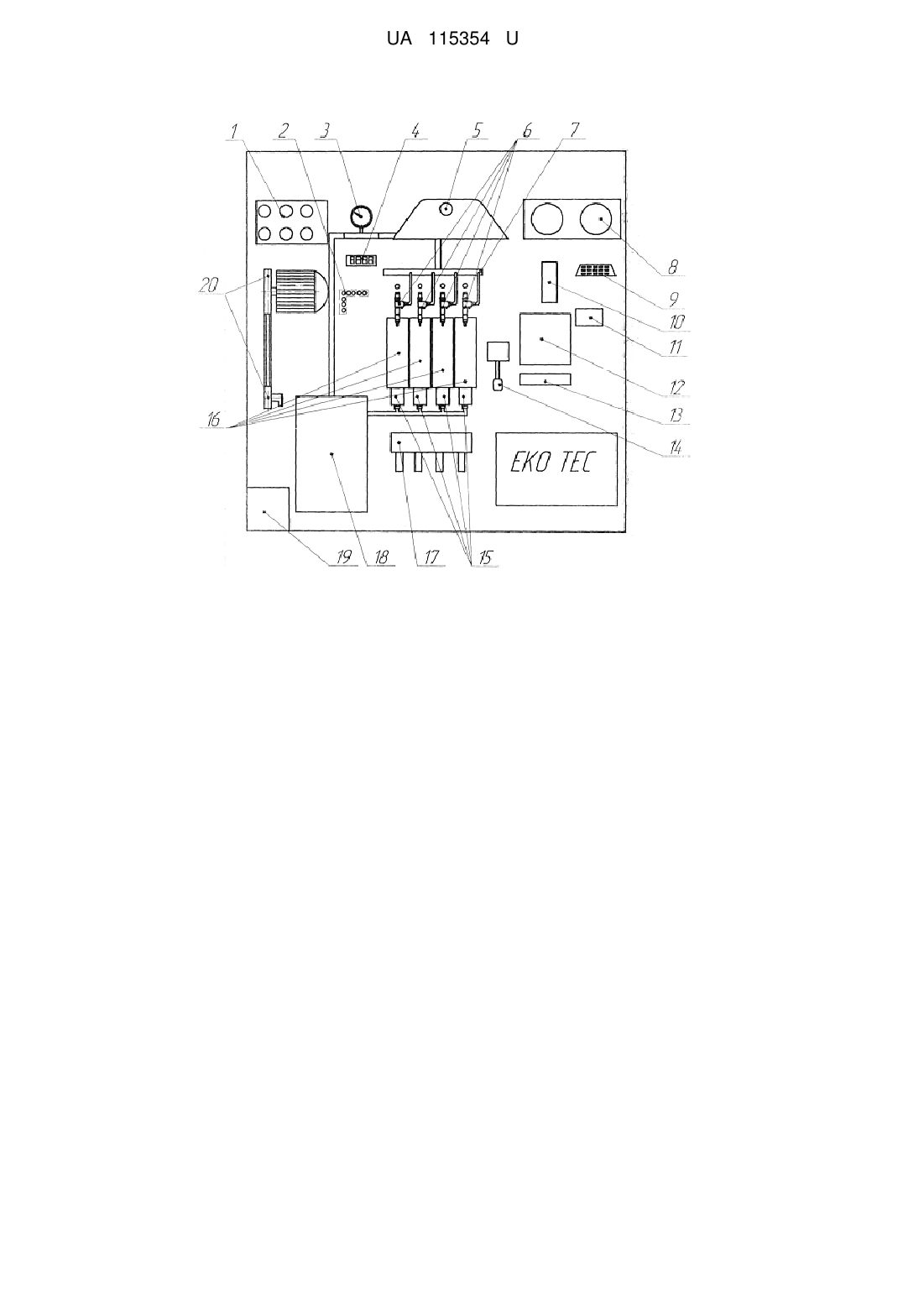

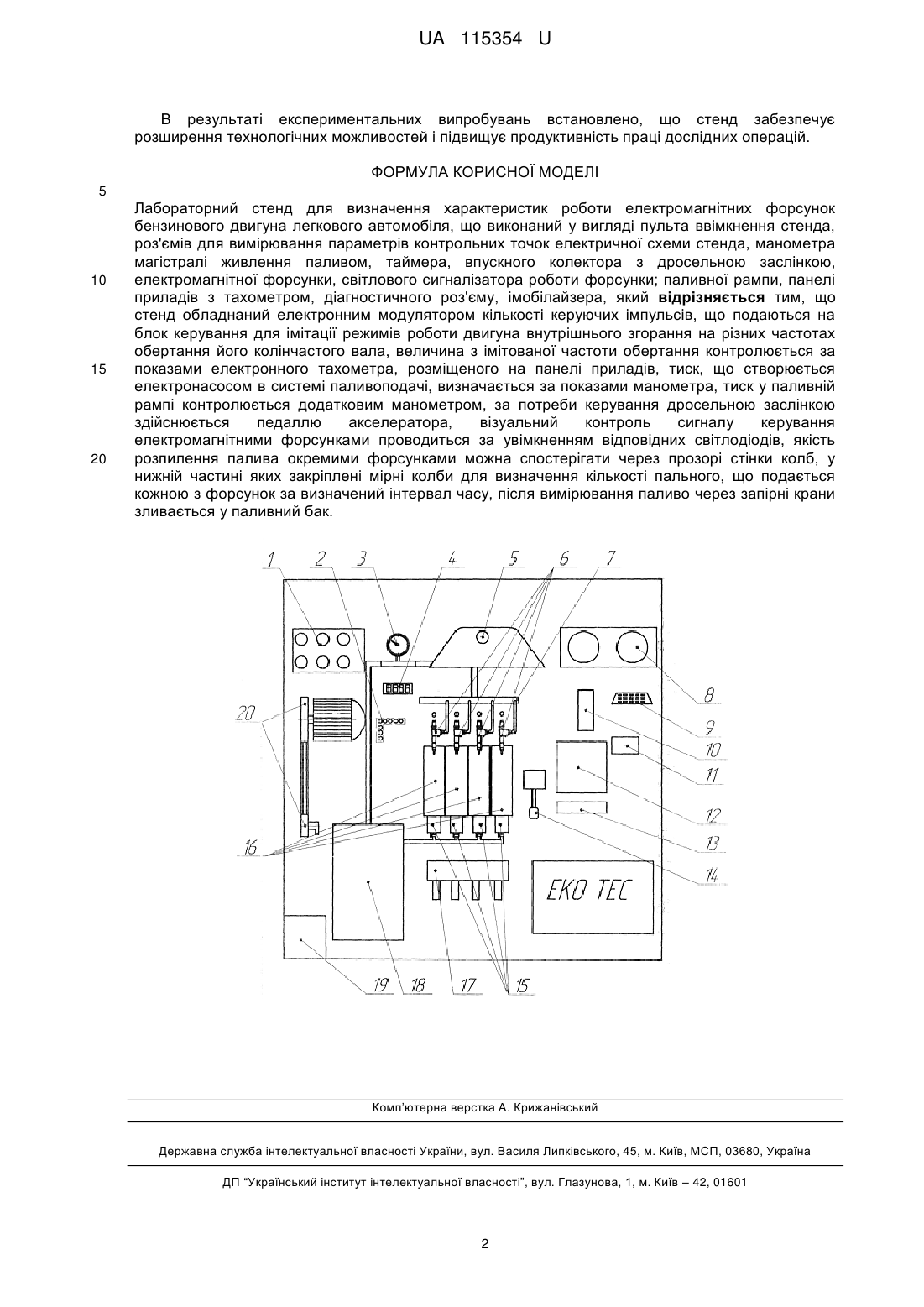

Лабораторний стенд для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля, що виконаний у вигляді пульта ввімкнення стенда, роз'ємів для вимірювання параметрів контрольних точок електричної схеми стенда, манометра магістралі живлення паливом, таймера, впускного колектора з дросельною заслінкою, електромагнітної форсунки, світлового сигналізатора роботи форсунки; паливної рампи, панелі приладів з тахометром, діагностичного роз'єму, імобілайзера, який відрізняється тим, що стенд обладнаний електронним модулятором кількості керуючих імпульсів, що подаються на блок керування для імітації режимів роботи двигуна внутрішнього згорання на різних частотах обертання його колінчастого вала, величина з імітованої частоти обертання контролюється за показами електронного тахометра, розміщеного на панелі приладів, тиск, що створюється електронасосом в системі паливоподачі, визначається за показами манометра, тиск у паливній рампі контролюється додатковим манометром, за потреби керування дросельною заслінкою здійснюється педаллю акселератора, візуальний контроль сигналу керування електромагнітними форсунками проводиться за увімкненням відповідних світлодіодів, якість розпилення палива окремими форсунками можна спостерігати через прозорі стінки колб, у нижній частині яких закріплені мірні колби для визначення кількості пального, що подається кожною з форсунок за визначений інтервал часу, після вимірювання паливо через запірні крани зливається у паливний бак.

Текст

Реферат: Лабораторний стенд для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля виконано у вигляді пульта ввімкнення стенда, роз'ємів для вимірювання параметрів контрольних точок електричної схеми стенда, манометра магістралі живлення паливом, таймера, впускного колектора з дросельною заслінкою, електромагнітної форсунки, світлового сигналізатора роботи форсунки; паливної рампи, панелі приладів з тахометром, діагностичного роз'єму, імобілайзера. Додатково стенд обладнаний електронним модулятором кількості керуючих імпульсів, що подаються на блок керування. Величину з імітованої частоти обертання контролюють за показами електронного тахометра, розміщеного на панелі приладів. Тиск, що створюється електронасосом в системі паливоподачі, визначається за показами манометра. Тиск у паливній рампі контролюється додатковим манометром. Керування дросельною заслінкою здійснюється педаллю акселератора. Візуальний контроль сигналу керування електромагнітними форсунками проводиться за увімкненням відповідних світлодіодів. Якість розпилення палива окремими форсунками спостерігають через прозорі стінки колб, у нижній частині яких закріплені мірні колби для визначення кількості пального, що подається кожною з форсунок за визначений інтервал часу. UA 115354 U (12) UA 115354 U UA 115354 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі технічного обслуговування, діагностики та ремонту автомобілів і може мати використання в галузі діагностики комплексних систем керування двигунами. Відомий лабораторний стенд для визначення характеристик роботи електромагнітних форсунок виконано у вигляді пульта ввімкнення стенда, роз'ємів для вимірювання параметрів контрольних точок електричної схеми стенда, манометра магістралі живлення паливом, таймера, впускного колектора з дросельною заслінкою, електромагнітної форсунки, світлового сигналізатора роботи форсунки; паливної рампи, панелі приладів з тахометром, діагностичного роз'єму, імобілайзера [Ерохов В.И. Системы впрыска легковых автомобилей. Эксплуатация, диагностика, техническое обслуживание и ремонт / В.И. Ерохов. - М.: ООО "Издательство Астрель": ООО "Издательство ACT": ООО "Транзиткнига", 2003. - 159 с.]. Основним недоліком прототипу є складність конструкції стенда, функціональності, універсальності програмного забезпечення, кількості і точності контрольованих параметрів, від чого залежить їх вартість. Задачею корисної моделі є розроблення стенда для дослідження окремих параметрів та характеристик електромагнітних форсунок розподіленої системи впорскування бензинового двигуна шляхом створення лабораторного стенда для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля, який виконано у вигляді пульта ввімкнення стенда, роз'ємів для вимірювання параметрів контрольних точок електричної схеми стенда, манометра магістралі живлення паливом, таймера, впускного колектора з дросельною заслінкою, електромагнітної форсунки, світлового сигналізатора роботи форсунки; паливної рампи, панелі приладів з тахометром, діагностичного роз'єму, імобілайзера, причому стенд обладнаний електронним модулятором кількості керуючих імпульсів, що подаються на блок керування для імітації режимів роботи двигуна внутрішнього згорання на різних частотах обертання його колінчастого вала, величина з імітованої частоти обертання контролюється за показами електронного тахометра, розміщеного на панелі приладів, тиск, що створюється електронасосом в системі паливоподачі, визначається за показами манометра, тиск у паливній рампі контролюється додатковим манометром, за потреби керування дросельною заслінкою здійснюється педаллю акселератора, візуальний контроль сигналу керування електромагнітними форсунками проводиться за увімкненням відповідних світлодіодів, якість розпилення палива окремими форсунками можна спостерігати через прозорі стінки колб, у нижній частині яких закріплені мірні колби для визначення кількості пального, що подається кожною з форсунок за визначений інтервал часу, після вимірювання паливо через запірні крани зливається у паливний бак. Лабораторний стенд для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля зображено на кресленні. Лабораторний стенд для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля виконано у вигляді монтажної плити, на якій жорстко закріплено пульт ввімкнення стенда 1, роз'єми для вимірювання параметрів контрольних точок електричної схеми 2 стенда, манометр магістралі живлення паливом 3, таймера 4, впускного колектора з дросельною заслінкою 5, яка з'єднана з електромагнітною форсункою та світловим сигналізатором роботи форсунки 6, паливною рампою 7, з правого боку стенда закріплено панель приладів з тахометром 8, під якою розміщено діагностичний роз'єм 9 та імобілайзер 10, також стенд обладнаний електронним модулятором кількості керуючих імпульсів 11, що подаються на блок керування 12 та реле насоса і форсунок 13 для імітації режимів роботи двигуна внутрішнього згорання на різних частотах обертання його колінчастого вала, величина з імітованої частоти обертання контролюється за показами електронного тахометра 8, розміщеного на панелі приладів, тиск, що створюється електронасосом в системі паливоподачі, визначається за показами манометра 3, тиск у паливній рампі контролюється додатковим манометром, за потреби керування дросельною заслінкою здійснюється педаллю акселератора 14, візуальний контроль сигналу керування електромагнітними форсунками проводиться за увімкненням відповідних світлодіодів, якість розпилення палива окремими форсунками можна спостерігати через прозорі стінки колб 15, у нижній частині яких закріплені мірні колби 16 для визначення кількості пального, що подається кожною з форсунок за визначений інтервал часу, після вимірювання паливо через запірні крани, які знаходяться нижче колб 16 для визначення якості розпилення зливається у паливний бак. Для імітації роботи мікропроцесорної системи запалювання використаний модуль запалювання 17. Паливна суміш знаходиться в паливному баку з електор-бензонасосом 18. Також стенд оснащено блоком живлення автомобільного електрообладнання 19 та датчиками синхронізації роботи електронних систем 20 з положенням колінчастого вала двигуна ДВЗ. 1 UA 115354 U В результаті експериментальних випробувань встановлено, що стенд забезпечує розширення технологічних можливостей і підвищує продуктивність праці дослідних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Лабораторний стенд для визначення характеристик роботи електромагнітних форсунок бензинового двигуна легкового автомобіля, що виконаний у вигляді пульта ввімкнення стенда, роз'ємів для вимірювання параметрів контрольних точок електричної схеми стенда, манометра магістралі живлення паливом, таймера, впускного колектора з дросельною заслінкою, електромагнітної форсунки, світлового сигналізатора роботи форсунки; паливної рампи, панелі приладів з тахометром, діагностичного роз'єму, імобілайзера, який відрізняється тим, що стенд обладнаний електронним модулятором кількості керуючих імпульсів, що подаються на блок керування для імітації режимів роботи двигуна внутрішнього згорання на різних частотах обертання його колінчастого вала, величина з імітованої частоти обертання контролюється за показами електронного тахометра, розміщеного на панелі приладів, тиск, що створюється електронасосом в системі паливоподачі, визначається за показами манометра, тиск у паливній рампі контролюється додатковим манометром, за потреби керування дросельною заслінкою здійснюється педаллю акселератора, візуальний контроль сигналу керування електромагнітними форсунками проводиться за увімкненням відповідних світлодіодів, якість розпилення палива окремими форсунками можна спостерігати через прозорі стінки колб, у нижній частині яких закріплені мірні колби для визначення кількості пального, що подається кожною з форсунок за визначений інтервал часу, після вимірювання паливо через запірні крани зливається у паливний бак. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G01F 5/00

Мітки: бензинового, електромагнітних, роботи, легкового, автомобіля, лабораторний, форсунок, двигуна, характеристик, визначення, стенд
