Устаткування для формування керамічних виробів

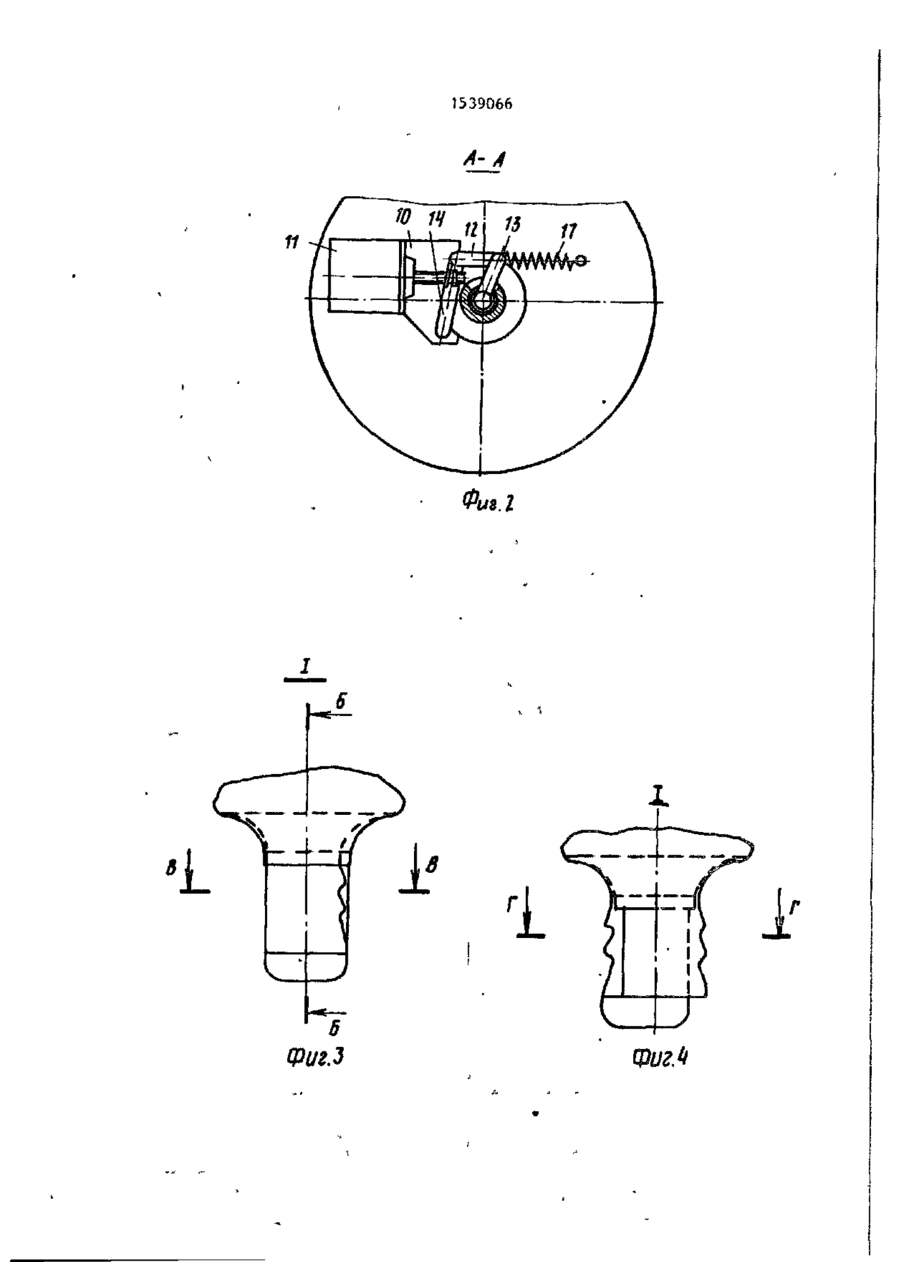

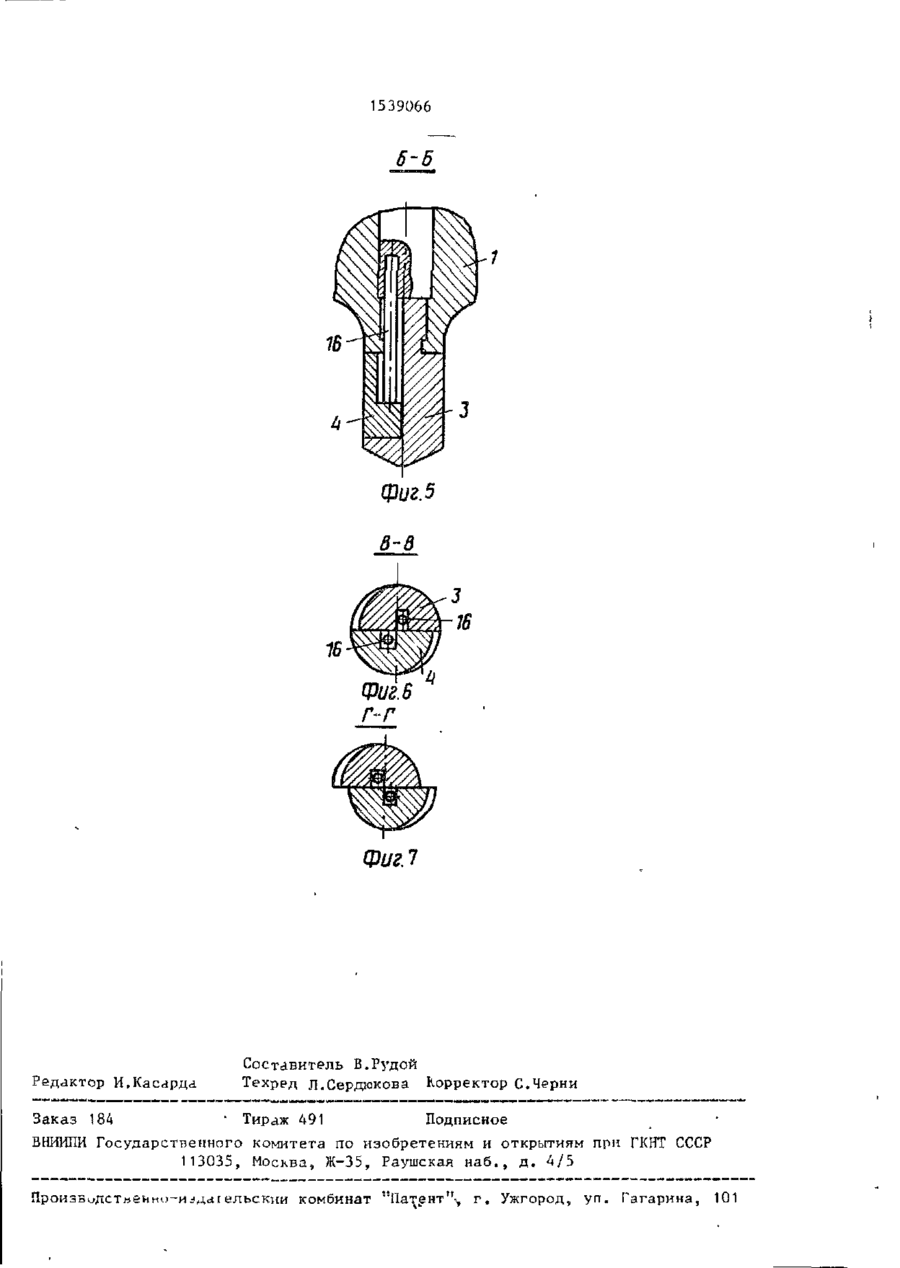

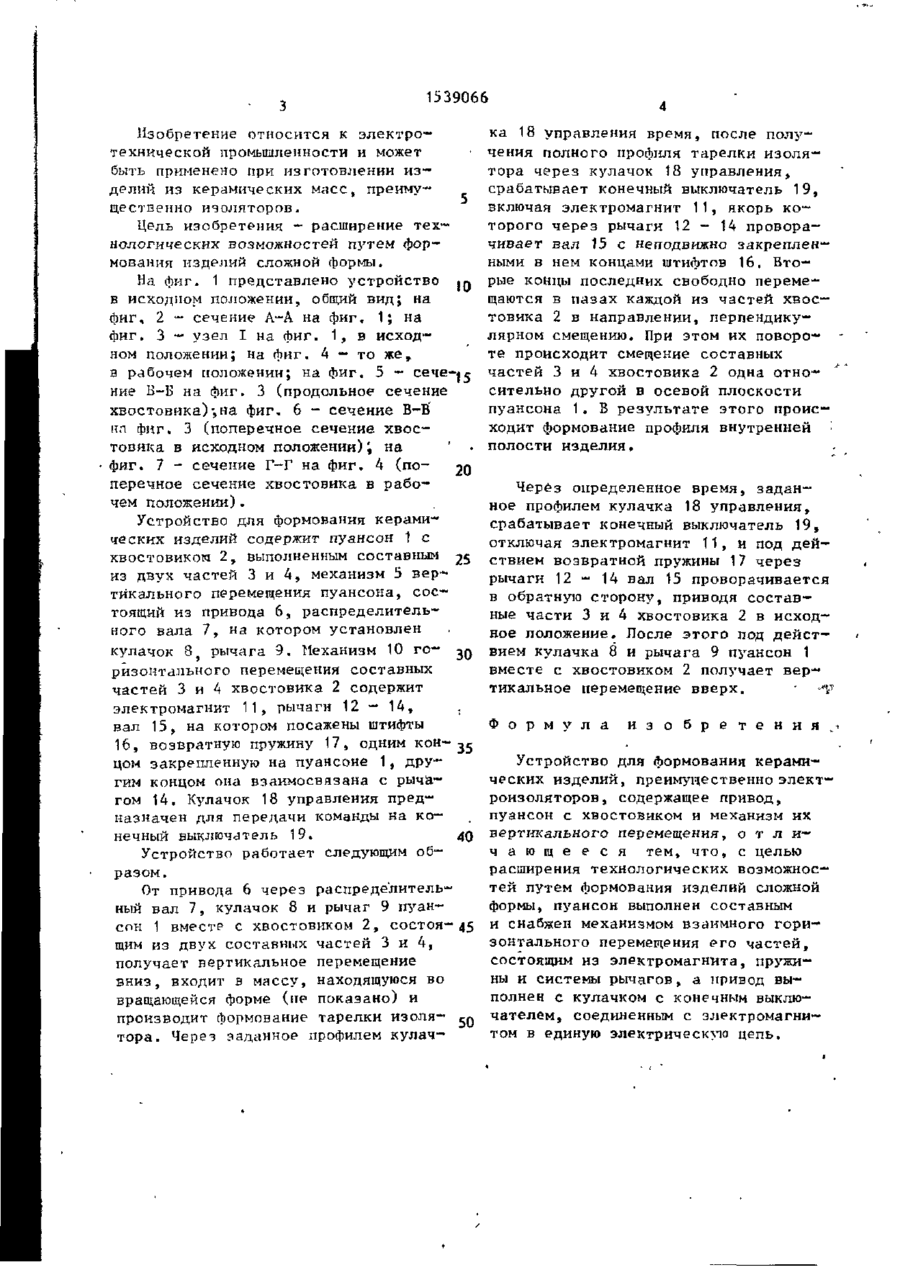

Изобретение относится к электротехнической промышленности й может быть применено при изготовлении из делий из керамических масс, преимущественно изоляторов о Цель изобретения - расширение технологических возможностей путем формования изделий сложной формы. Для этого а устройстве, содержащем пуансон 1 с хвостовиком 2 и механизмом 5 их вертикального перемещения, хвостовик 2 выполнен составным из двух частей 3,4, снабженных механизмом горизонтального перемещения одна относительно другой в плоскости пуансона 1, при этом механизм горизонтального перемещения составных частей 3,4 хвостозика 2 кинематически ззакмосвязан с указанным механизмом 5 вертикального перемещения пуансона 1. 7 ил. 19 1539066 Изобретение относится к электротехнической промышленности и может быть применено при изготовлении изделий из керамических масс, преимущественно изоляторов. Цель изобретения - расширение технологических возможностей путем формования изделий сложной формы. На фиг. 1 представлено устройство jg в исходном положении, общий вид; на фиг, 2 - сечение А-А на фиг, 1; на фиг. 3 •- узел I на фиг. 1, в исход* ном положении; на фиг. А - то ж е , в рабочем положении; на фиг. 5 - сече-^ ниє В-Б на фиг. 3 (продольное сечение хвостовика)-,на фиг, 6 - сечение В-Б нп фиг. 3 (поперечное сечение хвостовика в исходном положении)і на ' фиг. 7 - сечение Г-Г на фиг. 4 (по20 перечное сечение хвостовика в рабочем положении). Устройство для формования керамических изделий содержит пуансон 1 с хвостовиком 2, выполненным составным 25 из двух частей 3 и 4, механизм 5 вертикального перемещения пуансона, состоящий из привода 6, распределительного вала 7, на котором установлен кулачок 8 рычага 9. Механизм 10 го- • ( £) ризонтального перемещения составных частей 3 и А хвостовика 2 содержит электромагнит 11, рычаги 1 2 - 1 4 , , вал 15, на котором посажены штифты 16, возвратную пружину 17, одним кон- 35 цом закрепленную на пуансоне 1, другим концом она взаимосвязана с рычагом 14. Кулачок 18 управления предназначен для передачи команды на конечный выключатель 19. 40 Устройство работает следующим образом. От привода 6 через распределительный вал 7, кулачок 8 и рычаг 9 пуансон 1 вместе с хвостовиком 2, состоя-45 щим из двух составных частей 3 и 4, получает вертикальное перемещение вниз, входит в массу, находящуюся во вращающейся форме (не показано) и производит формование тарелки изоля- ^Q тора. Через заданное профилем кулач ка 18 управления время, после получения полного профиля тарелки изолятора через кулачок 18 управления, срабатывает конечный выключатель 19, включая электромагнит 11, якорь которого через рычаги 12 — 14 проворачивает вал 15 с неподвижно закрепленными в нем концами штифтов 16. Вторые концы последних свободно перемещаются в пазах каждой из частей хвостовика 2 в направлении, перпендикулярном смещению. При этом их повороте происходит смещение составных частей 3 и 4 хвостовика 2 одна относительно другой в осевой плоскости пуансона 1. В результате этого происходит формование профиля внутренней • полости изделия. Через определенное время, заданное профилем кулачка 18 управления, срабатывает конечный выключатель 19, отключая электромагнит 11, и под действием возвратной пружины 17 через рычаги 12 - 14 вал 15 проворачивается в обратную сторону, приводя составные части 3 и 4 хвостовика 2 в исходное положение. После этого под действием кулачка 8 и рычага 9 пуансон 1 вместе с хвостовиком 2 получает вертикальное перемещение вверх. ' т? Ф о р м у л а и з о б р е т е н и я . Устройство для формования керамических изделий, преимущественно электроизоляторов , содержащее привод, пуансон с хвостовиком и механизм их вертикального перемещения, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем формования изделий сложной формы, пуансон выполнен составным и снабжен механизмом взаимного горизонтального перемещения его частей, состоящим из электромагнита, пружины и системы рычагов, а привод выполнен с кулачком с конечным выключателем, соединенным с электромагнитом в единую электрическую цепь. 1539066 A-A 1539066 6-5 З 8-8 ФигЛ Редактор И.Касарда Заказ 184 Составитель В.Рудой Техред Л.Сердюкова Корректор С.Черни • Тираж 491 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Произведет»єнмо-и^даіельскии комбинат "Патент'\ г. Ужгород, уп. Гагарина, 101
