Високовольтний підвісний ізолятор

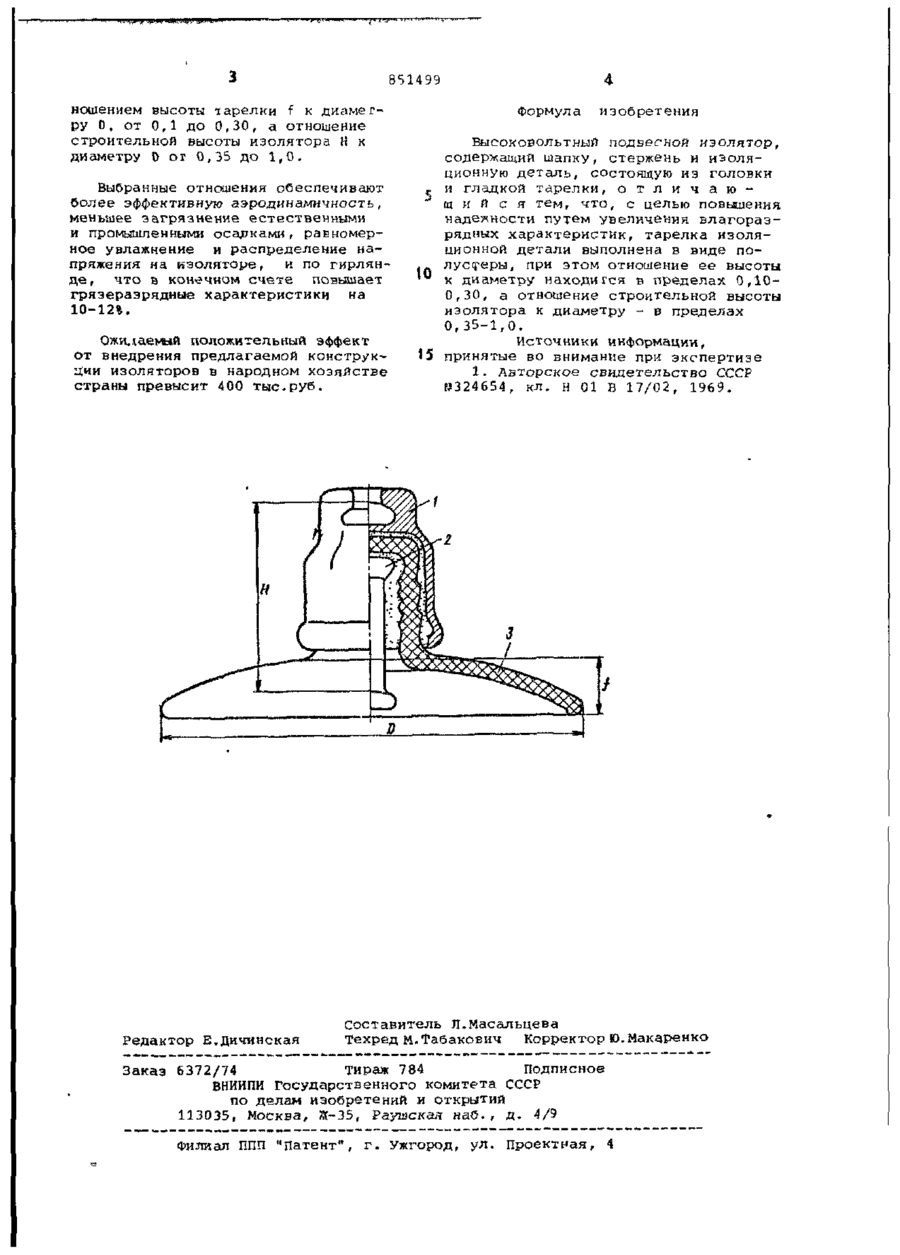

Союз Советских иалнстмчес» Республик ОБР К (61) Дополнительное кавт. саид-ву (22)3аявлено 20.06,78 (21)2647768/24-07 с присоединением заявки N? Государственный комитет СССР по делам изобретений и открытий (71)Заявитель Н 01 В 17/02 (23) Приоритет Опубликовано 30.07.81. Бюллетень № Дата опубликования описания 3QD7.81 (72) Авторы изобретения (51 )М. Кл.3 28 (53) УДК 621.315 (088.8) В*Г.Хлыстов и И.М.Миронов Специальное конструкторско-технологическое бюро по изоляторам и арматуре Треста "Элсктросетьиэоляция (54) ВЫСОКОВОЛЬТНЫЙ ПОДВЕСНОЙ ИЗОЛЯТОР Изобретение относится к электротехнике, а именно к высоковольтным подвесным изоляторам, и может быть использовано на линиях электропередачи в натяжных и поддерживающих гирляндах изоляторов. Известен высоковольтный подвесной изолятор, содержащий шапку, стержень и изоляционную деталь в виде гладкой тарелки с коническими внутренней 10 и наружной поверхностями fl}. Однако в известном изоляторе для повышения аэродинамичности и грязеразрядных характеристик принимаются 15 увеличенные диаметры тарелок и малые строительные высоты, что выражается отношением этих параметров, не превышающим 0,4. В процессе изготовления изоляцион20 ных деталей как из фарфора, так и из стекла во время высокотемпературного воздействия {обжига, нагревания и закалки соответственно) из-за увеличения диаметра и прижатых конусных 25 поверхностей происходит деформация тарелки, что ведет к снижению эксплуатационных характеристик изолятора и ухудшению товарного вида. Кроме того, из-за малой строительной высоты в гирлянду приходится наби30 рать большее количество изоляторов, что экономически не целесообразно. И наконец, увеличенный диаметр и малая строительная высота не могут быть унифицированы в соответствии с требованиями МЭК международной электротехнической комиссии к высоковольтной линейной изоляции. Цель изобретения - повышение надежности путем повышения алагоразрядных характеристик. Поставленная цель достигается тем, что в высоковольтном подвесном изоляторе, содержащем шапку, стержень и иэоляцинную деталь, состоящую из головки и гладкой тарелки, последняя выполнена в виде полусферы, при этом отношение ее высоты к диаметру находится в пределах 0,100,30, а отношение строительной высоты изолятора к диаметру - в пределах 0,35-1,0. На чертеже показан высоковольтный подвесной изолятор. Изолятор содержит шапку 1, стержень 2 и изоляционную деталь 3 в виде гладкой сферической тарелки. Эти элементы соединены между собой при помощи армировочной связки. При этом изоляционная деталь выполнена с от 851499 ношением высоты іарелки f к диамегру 0, от 0,1 до 0,30, а отношение строительной высоты изолятора Н к диаметру D ог 0,35 до 1,0. Выбранные отношения обеспечивают более эффективную аэродинамикиость, меньшее загрязнение естественными и промышленными осадками, равномерное увлажнение и распределение напряжения на изоляторе, и по гирлянде, что в конечном счете повышает грязераэрядные характеристики на 10-12%. Ожидаемый положительный эффект от внедрения предлагаемой конструкции изоляторов в народном хозяйстве страны превысит 400 тыс.руб. Редактор Е.Дичинская Формул а и э об рет е ни я Высоковольтный подвесной изолятор, содержащий шапку, стержень и изоляционную д е т а л ь , состоящую из головки и гладкой тарелки, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности путем увеличения в л а г о р а з рядных характеристик, тарелка изоляционной детали выполнена в виде полусферы, при этом отношение ее высоты 10 к диаметру находится в пределах 0,100,30, а отношение строительной высоты изолятора к диаметру - в пределах 0,35-1,0. Источники информации, 15 принятые во внимание при экспертизе 1. Авторское свидетельство СССР №324654, кл. и 01 В 17/02, 1969. Составитель Л.Масальцева Техред м.Табакович Корректор Ю.Макаренко Заказ 6372/74 Тираж 784 Подписное В И П Государственного комитета СССР Н ИИ по делам изобретений и открытий 113035, Москва, ЯС-35, Раушская иаб. , д . 4/9 Филиал П П "Патент", П г . Ужгород, ул. Проектная, 4
