Датчик обертального моменту

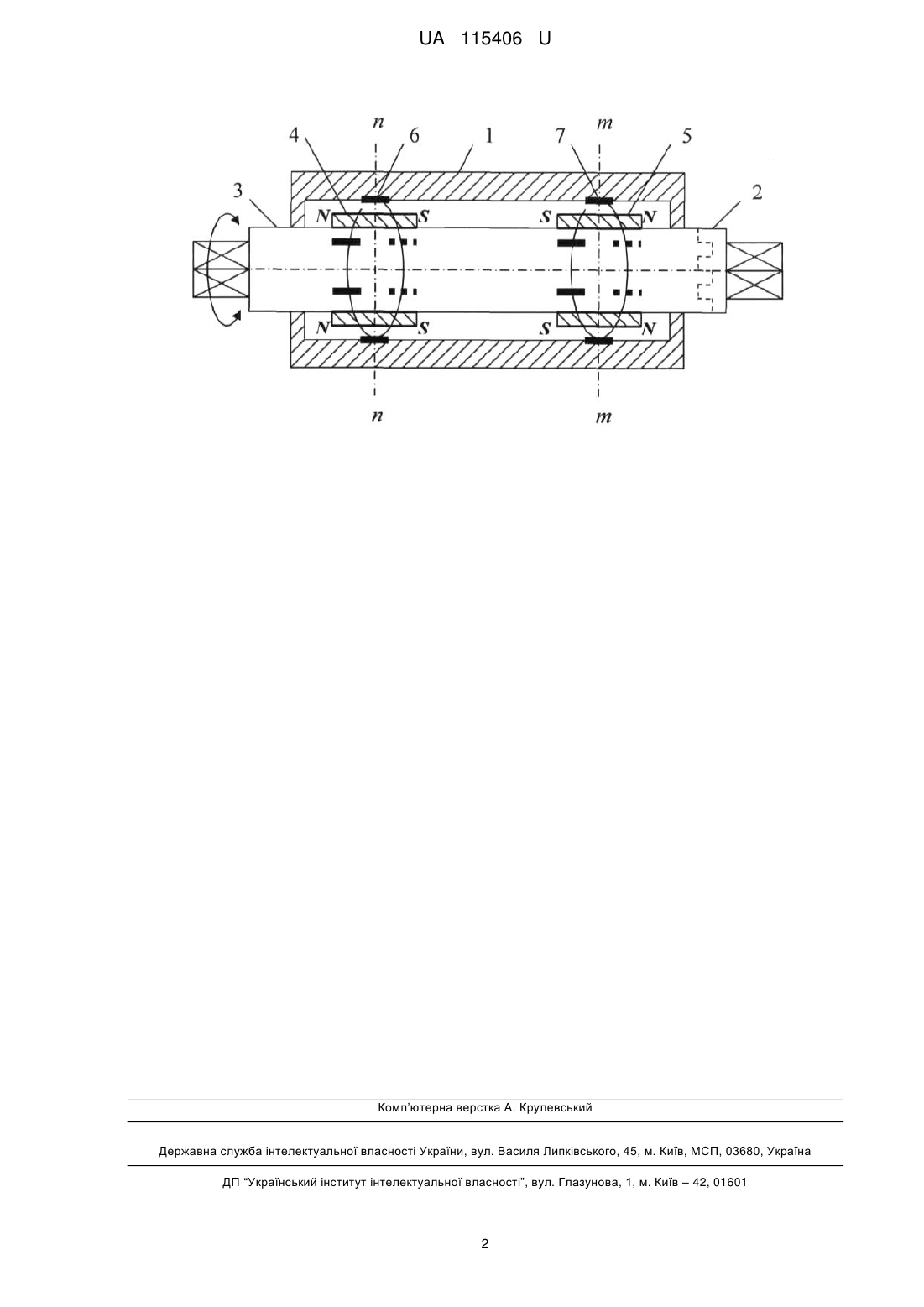

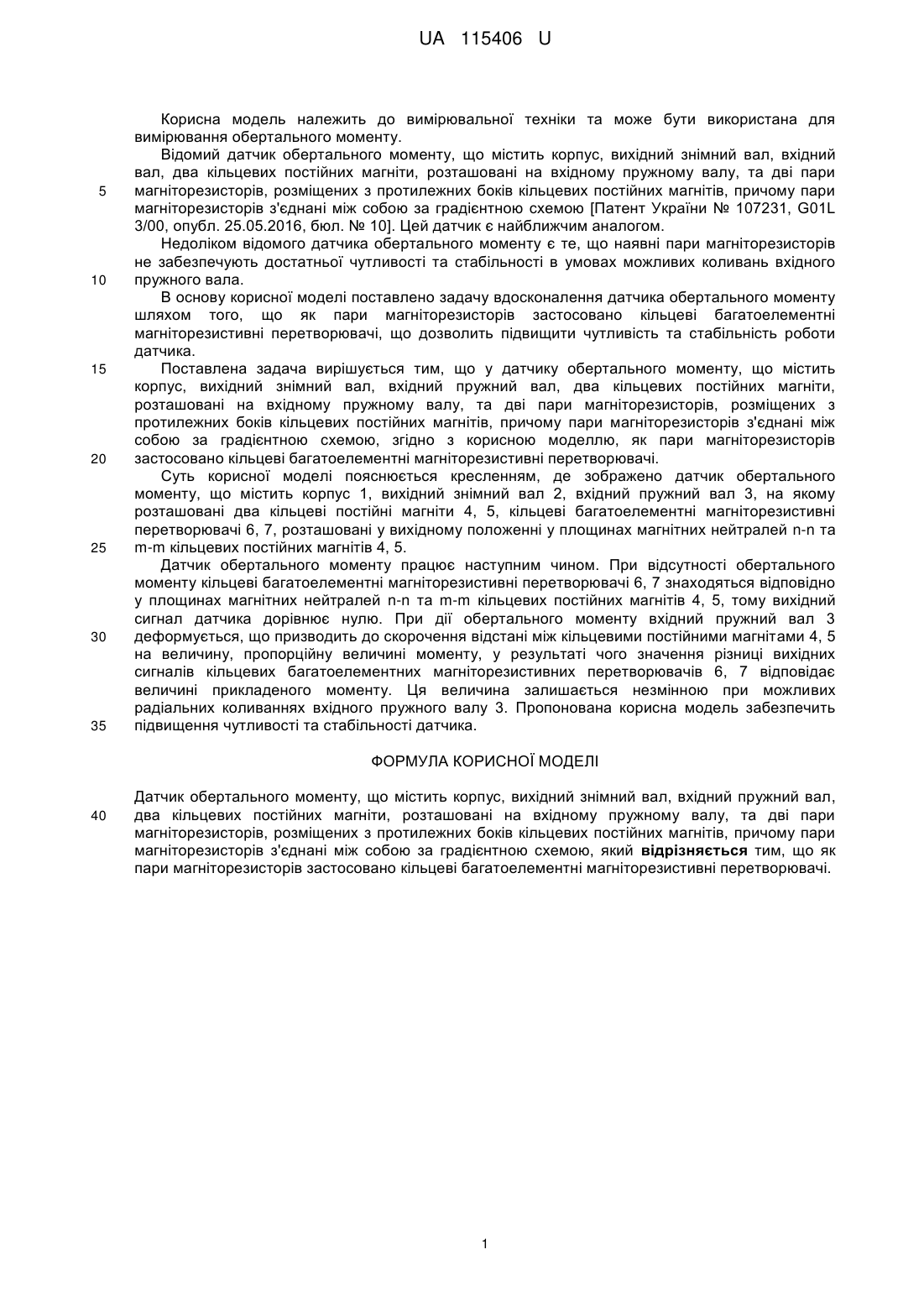

Реферат: UA 115406 U UA 115406 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання обертального моменту. Відомий датчик обертального моменту, що містить корпус, вихідний знімний вал, вхідний вал, два кільцевих постійних магніти, розташовані на вхідному пружному валу, та дві пари магніторезисторів, розміщених з протилежних боків кільцевих постійних магнітів, причому пари магніторезисторів з'єднані між собою за градієнтною схемою [Патент України № 107231, G01L 3/00, опубл. 25.05.2016, бюл. № 10]. Цей датчик є найближчим аналогом. Недоліком відомого датчика обертального моменту є те, що наявні пари магніторезисторів не забезпечують достатньої чутливості та стабільності в умовах можливих коливань вхідного пружного вала. В основу корисної моделі поставлено задачу вдосконалення датчика обертального моменту шляхом того, що як пари магніторезисторів застосовано кільцеві багатоелементні магніторезистивні перетворювачі, що дозволить підвищити чутливість та стабільність роботи датчика. Поставлена задача вирішується тим, що у датчику обертального моменту, що містить корпус, вихідний знімний вал, вхідний пружний вал, два кільцевих постійних магніти, розташовані на вхідному пружному валу, та дві пари магніторезисторів, розміщених з протилежних боків кільцевих постійних магнітів, причому пари магніторезисторів з'єднані між собою за градієнтною схемою, згідно з корисною моделлю, як пари магніторезисторів застосовано кільцеві багатоелементні магніторезистивні перетворювачі. Суть корисної моделі пояснюється кресленням, де зображено датчик обертального моменту, що містить корпус 1, вихідний знімний вал 2, вхідний пружний вал 3, на якому розташовані два кільцеві постійні магніти 4, 5, кільцеві багатоелементні магніторезистивні перетворювачі 6, 7, розташовані у вихідному положенні у площинах магнітних нейтралей n-n та m-m кільцевих постійних магнітів 4, 5. Датчик обертального моменту працює наступним чином. При відсутності обертального моменту кільцеві багатоелементні магніторезистивні перетворювачі 6, 7 знаходяться відповідно у площинах магнітних нейтралей n-n та m-m кільцевих постійних магнітів 4, 5, тому вихідний сигнал датчика дорівнює нулю. При дії обертального моменту вхідний пружний вал 3 деформується, що призводить до скорочення відстані між кільцевими постійними магнітами 4, 5 на величину, пропорційну величині моменту, у результаті чого значення різниці вихідних сигналів кільцевих багатоелементних магніторезистивних перетворювачів 6, 7 відповідає величині прикладеного моменту. Ця величина залишається незмінною при можливих радіальних коливаннях вхідного пружного валу 3. Пропонована корисна модель забезпечить підвищення чутливості та стабільності датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик обертального моменту, що містить корпус, вихідний знімний вал, вхідний пружний вал, два кільцевих постійних магніти, розташовані на вхідному пружному валу, та дві пари магніторезисторів, розміщених з протилежних боків кільцевих постійних магнітів, причому пари магніторезисторів з'єднані між собою за градієнтною схемою, який відрізняється тим, що як пари магніторезисторів застосовано кільцеві багатоелементні магніторезистивні перетворювачі. 1 UA 115406 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
