Пристрій для запису біоелектричного потенціалу м’язів язика

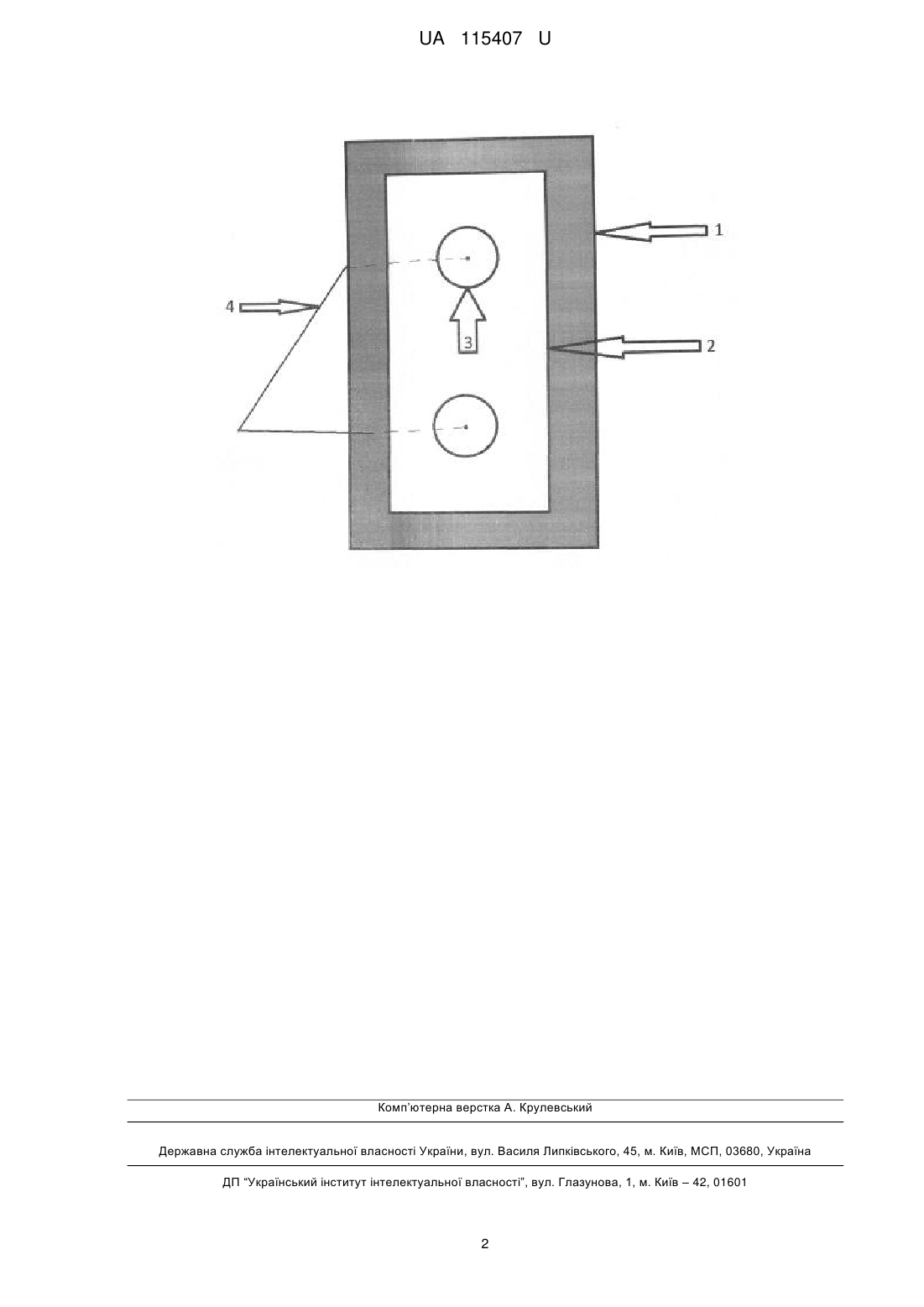

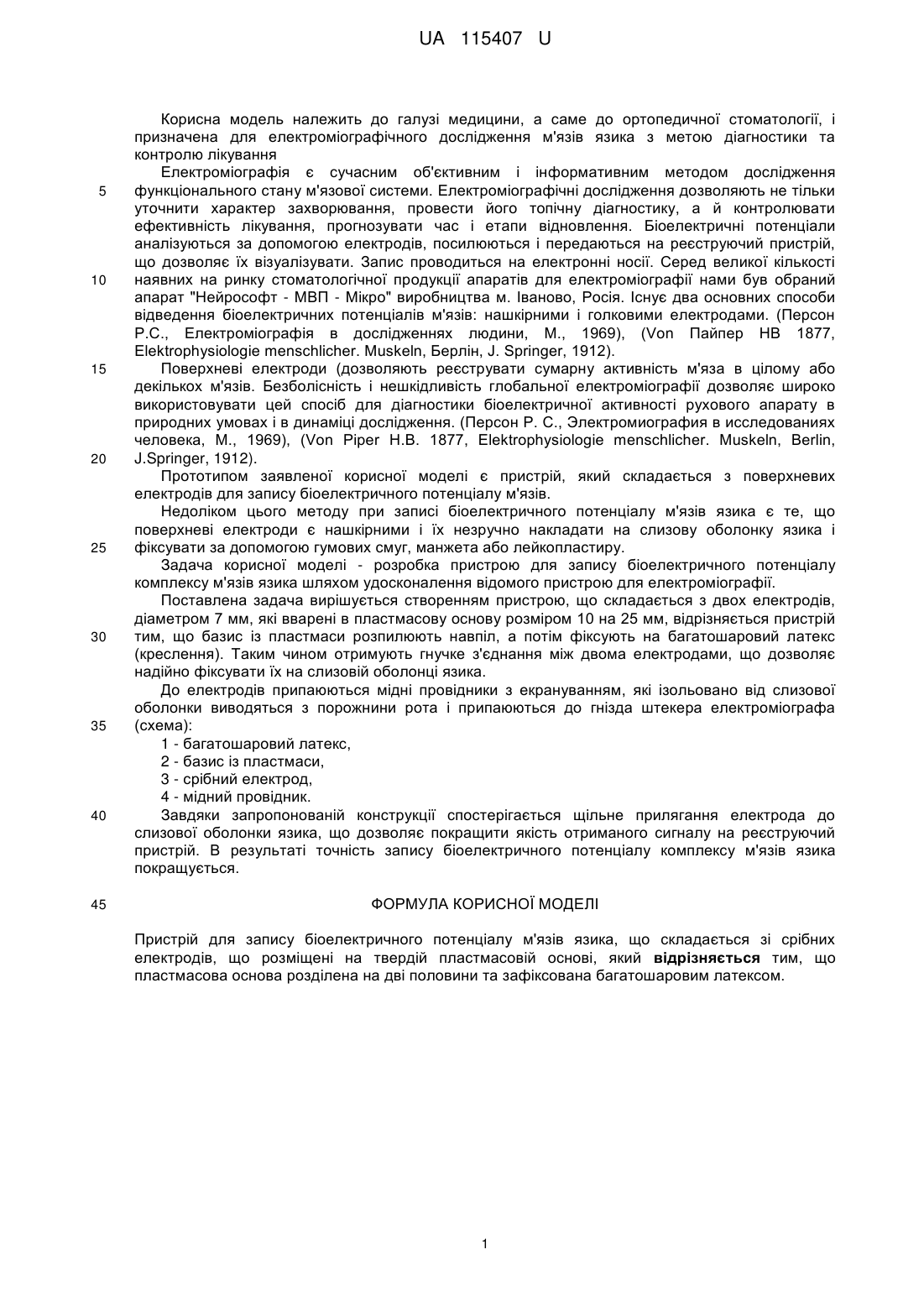

Реферат: Пристрій для запису біоелектричного потенціалу м'язів язика складається зі срібних електродів, що розміщені на твердій пластмасовій основі. Пластмасова основа розділена на дві половини та зафіксована багатошаровим латексом. UA 115407 U (12) UA 115407 U UA 115407 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі медицини, а саме до ортопедичної стоматології, і призначена для електроміографічного дослідження м'язів язика з метою діагностики та контролю лікування Електроміографія є сучасним об'єктивним і інформативним методом дослідження функціонального стану м'язової системи. Електроміографічні дослідження дозволяють не тільки уточнити характер захворювання, провести його топічну діагностику, а й контролювати ефективність лікування, прогнозувати час і етапи відновлення. Біоелектричні потенціали аналізуються за допомогою електродів, посилюються і передаються на реєструючий пристрій, що дозволяє їх візуалізувати. Запис проводиться на електронні носії. Серед великої кількості наявних на ринку стоматологічної продукції апаратів для електроміографії нами був обраний апарат "Нейрософт - МВП - Мікро" виробництва м. Іваново, Росія. Існує два основних способи відведення біоелектричних потенціалів м'язів: нашкірними і голковими електродами. (Персон P.C., Електроміографія в дослідженнях людини, М., 1969), (Von Пайпер НВ 1877, Elektrophysiologie menschlicher. Muskeln, Берлін, J. Springer, 1912). Поверхневі електроди (дозволяють реєструвати сумарну активність м'яза в цілому або декількох м'язів. Безболісність і нешкідливість глобальної електроміографії дозволяє широко використовувати цей спосіб для діагностики біоелектричної активності рухового апарату в природних умовах і в динаміці дослідження. (Персон Р. С., Электромиография в исследованиях человека, Μ., 1969), (Von Piper Η.Β. 1877, Elektrophysiologie menschlicher. Muskeln, Berlin, J.Springer, 1912). Прототипом заявленої корисної моделі є пристрій, який складається з поверхневих електродів для запису біоелектричного потенціалу м'язів. Недоліком цього методу при записі біоелектричного потенціалу м'язів язика є те, що поверхневі електроди є нашкірними і їх незручно накладати на слизову оболонку язика і фіксувати за допомогою гумових смуг, манжета або лейкопластиру. Задача корисної моделі - розробка пристрою для запису біоелектричного потенціалу комплексу м'язів язика шляхом удосконалення відомого пристрою для електроміографії. Поставлена задача вирішується створенням пристрою, що складається з двох електродів, діаметром 7 мм, які вварені в пластмасову основу розміром 10 на 25 мм, відрізняється пристрій тим, що базис із пластмаси розпилюють навпіл, а потім фіксують на багатошаровий латекс (креслення). Таким чином отримують гнучке з'єднання між двома електродами, що дозволяє надійно фіксувати їх на слизовій оболонці язика. До електродів припаюються мідні провідники з екрануванням, які ізольовано від слизової оболонки виводяться з порожнини рота і припаюються до гнізда штекера електроміографа (схема): 1 - багатошаровий латекс, 2 - базис із пластмаси, 3 - срібний електрод, 4 - мідний провідник. Завдяки запропонованій конструкції спостерігається щільне прилягання електрода до слизової оболонки язика, що дозволяє покращити якість отриманого сигналу на реєструючий пристрій. В результаті точність запису біоелектричного потенціалу комплексу м'язів язика покращується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для запису біоелектричного потенціалу м'язів язика, що складається зі срібних електродів, що розміщені на твердій пластмасовій основі, який відрізняється тим, що пластмасова основа розділена на дві половини та зафіксована багатошаровим латексом. 1 UA 115407 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
