Етикетка з захистом від повторного використання

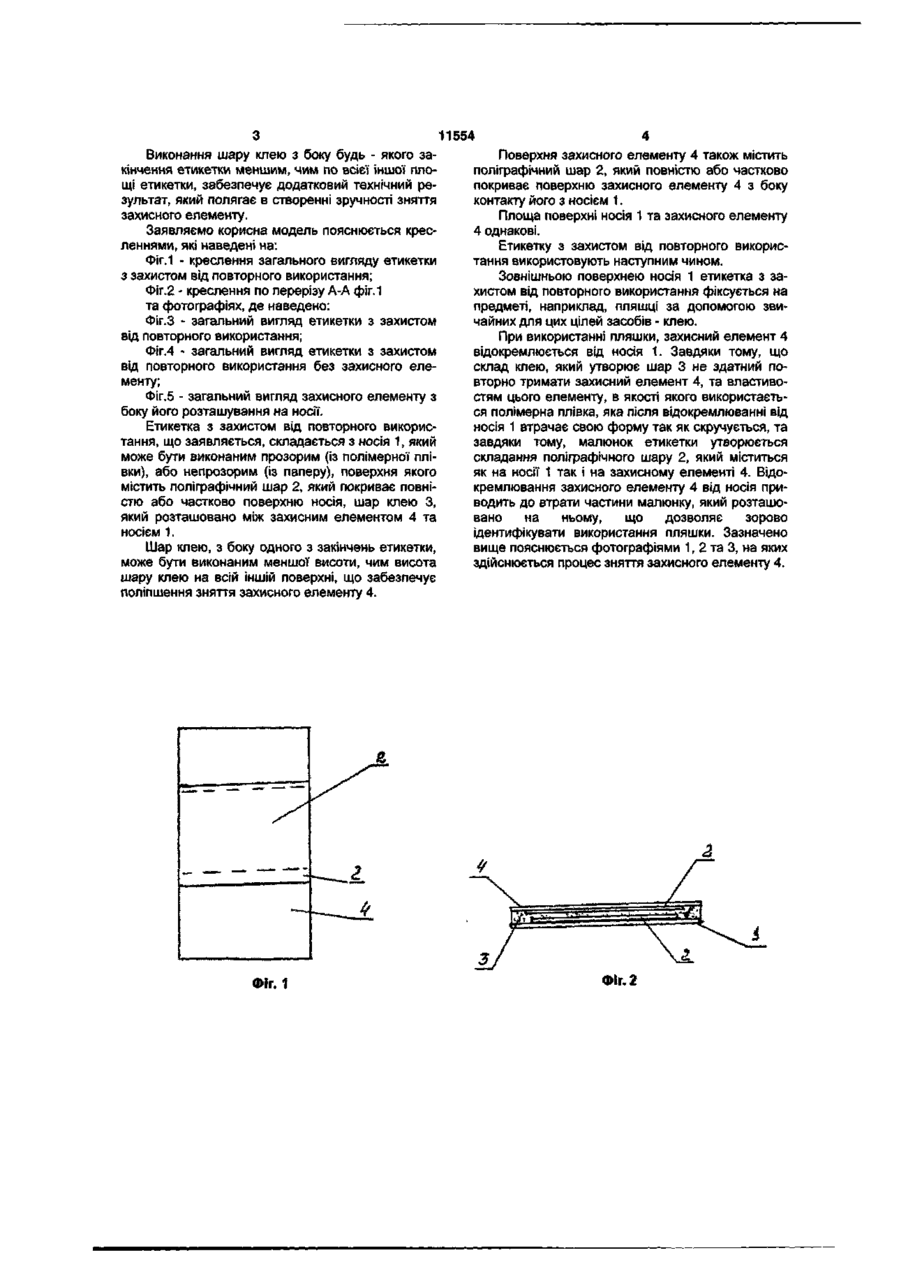

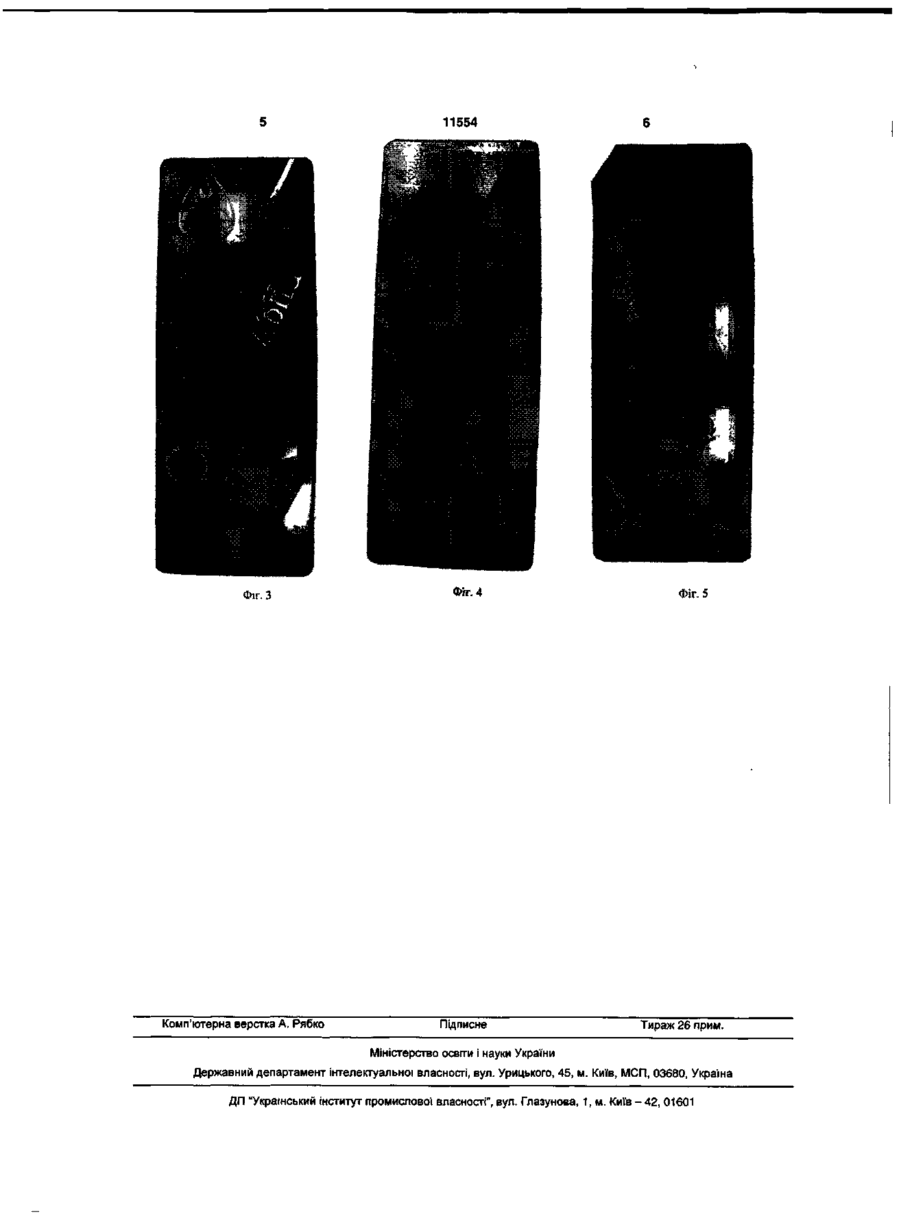

Етикетка з захистом від повторного використання, що містить носій, зовнішня поверхня якого містить поліграфічний шар, та захисний елемент, яка відрізняється тим, що вона містить додатково шар клею, який розташовано між носієм та захисним елементом, та додатковий поліграфічний шар, який розташовано на всій або частині поверхні захисного елемента з боку контакту його з носієм, при цьому захисний елемент розташовано по всій поверхні носія та виконано з прозорої полімерної плівки Корисна модель відноситься до етикеток, які використовуються для маркування будь-якого товару, наприклад, алкогольних виробів З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, є етикетка з захистом від повторного використання, яка складається з носія, в якості якого використається папір, зовнішня поверхня якого містить захисний елемент, який виконаний багатошаровим, при цьому верхній шар утворено непрозорим, та таким, що легко руйнується, під яким розташовано поліграфічний шар, який містить будь - яку інформацію, в тому разі і приховану інформацію, яка виконана фарбами, видимим при ди УФ - або ІЧ - випромінювання [Деклараційний патент України на винахід №38470 МКВ G09F3/02, пул 2001 р ] Заявляємо корисна модель збігається з відомою етикеткою з захистом від повторного використання по наступній сукупності суттєвих ознак, а саме містить носій, зовнішня поверхня якого містить поліграфічний шар, та захисний елемент Але відома етикетка з захистом від повторного використання не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, а саме, виконанням замісного елементу багатошаровим, причому верхній шар виконаним таким, що легко руйнується, що може приводити до його руйнування при транспортуванні, а крім того має низькій ступень захисту, так як на розташований під ним поліграфічний шар може бути повторно нанесено будь-який непрозо рий шар, що легко руйнується, з метою повторного використання етикетки Задача, на рішення якої спрямована корисна модель, полягає в удосконаленні етикетки з захистом від повторного використання, шляхом зміни її конструкції, що забезпечить не можливість повторного її використання Поставлена задача вирішується в етикетці з захистом від повторного використання, яка містить носій, зовнішня поверхня якого містить поліграфічний шар, та захисний елемент тим, що згідно предмету корисної моделі, вона містить додатково шар клею, який розташовано між носієм та захисним елементом, та додатковий поліграфічний шар, який розташовано на всій або частині поверхні захисного елементу з боку контакту його з носієм, при цьому захисний елемент розташовано по всій поверхні носія, та виконано з прозорої» полімерної плівки Корисна модель, що заявляється, в обсязі наведеної вище сукупності суттєвих ознак, забезпечує технічний результат, який полягає в унеможливленні повторного використання етикетки, так як її конструкція містить захисний елемент, який повторно не може бути нанесено на носій, так як завдяки властивостям полімерної плівки вона повторно не закріплюється на носи, при цьому поліграфічний шар, який розташовано на носи повністю не відтворює малюнок етикетки, так як він утворений двома поліграфічними шарами, розташованими на носи та захисному елементі, зо зорове відокремлює етикетку від її частини - носія ю ю О) 11554 Виконання шару клею з боку будь - якого закінчення етикетки меншим, чим по всієї іншої площі етикетки, забезпечує додатковий технічний результат, який полягає в створенні зручності зняття захисного елементу. Заявляємо корисна модель пояснюється кресленнями, які наведені на: Фіг.1 - креслення загального вигляду етикетки з захистом від повторного використання; Фіг.2 - креслення по перерізу А-А фіг.1 та фотографіях, де наведено: Фіг.З - загальний вигляд етикетки з захистом від повторного використання; Фіг.4 - загальний вигляд етикетки з захистом від повторного використання без захисного елементу; Фіг.5 - загальний вигляд захисного елементу з боку його розташування на носії. Етикетка з захистом від повторного використання, що заявляється, складається з носія 1, який може бути виконаним прозорим (із полімерної плівки), або непрозорим (із паперу), поверхня якого містить поліграфічний шар 2, який покриває повністю або частково поверхню носія, шар клею З, який розташовано між захисним елементом 4 та носієм 1. Шар клею, з боку одного з закінчень етикетки, може бути виконаним меншої висоти, чим висота шару клею на всій іншій поверхні, що забезпечує поліпшення зняття захисного елементу 4. Фіг. 1 Поверхня захисного елементу 4 також містить поліграфічний шар 2, який повністю або частково покриває поверхню захисного елементу 4 з боку контакту його з носієм 1. Площа поверхні носія 1 та захисного елементу 4 однакові. Етикетку з захистом від повторного використання використовують наступним чином. Зовнішньою поверхнею носія 1 етикетка з захистом від повторного використання фіксується на предметі, наприклад, пляшці за допомогою звичайних для цих цілей засобів - клею. При використанні пляшки, захисний елемент 4 відокремлюється від носія 1. Завдяки тому, що склад клею, який утворює шар 3 не здатний повторно тримати захисний елемент 4, та властивостям цього елементу, в якості якого використається полімерна плівка, яка після відокремлюванні від носія 1 втрачає свою форму так як скручується, та завдяки тому, малюнок етикетки утворюється складання поліграфічного шару 2, який міститься як на носії 1 так і на захисному елементі 4. Відокремлювання захисного елементу 4 від носія приводить до втрати частини малюнку, який розташовано на ньому, що дозволяє зорово ідентифікувати використання пляшки. Зазначено вище пояснюється фотографіями 1, 2 та 3, на яких здійснюється процес зняття захисного елементу 4. Фіг.2 11554 i-.З Комп'ютерна верстка А. Рябко Фіг. 4 Підписне Фіг. 5 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
