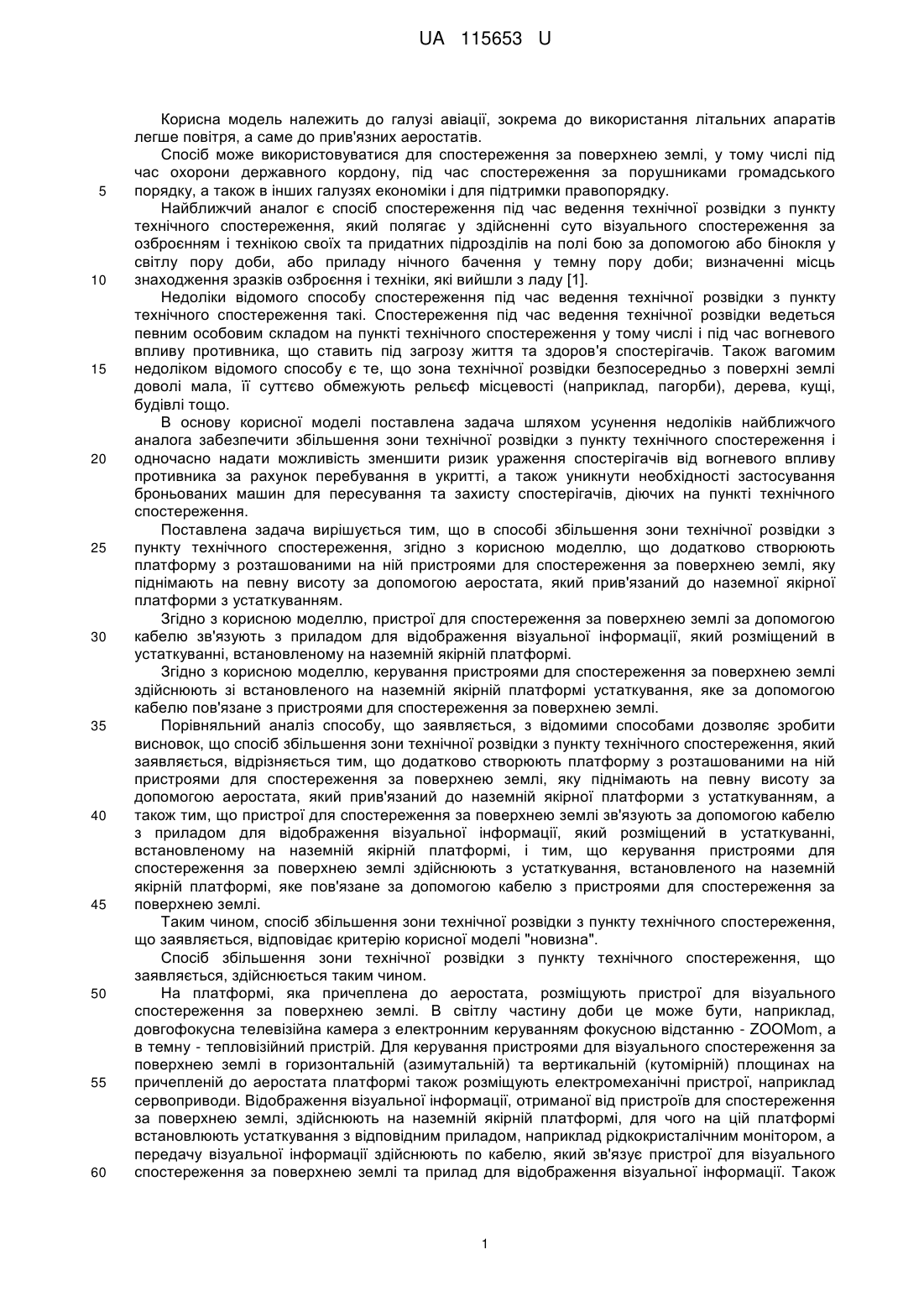

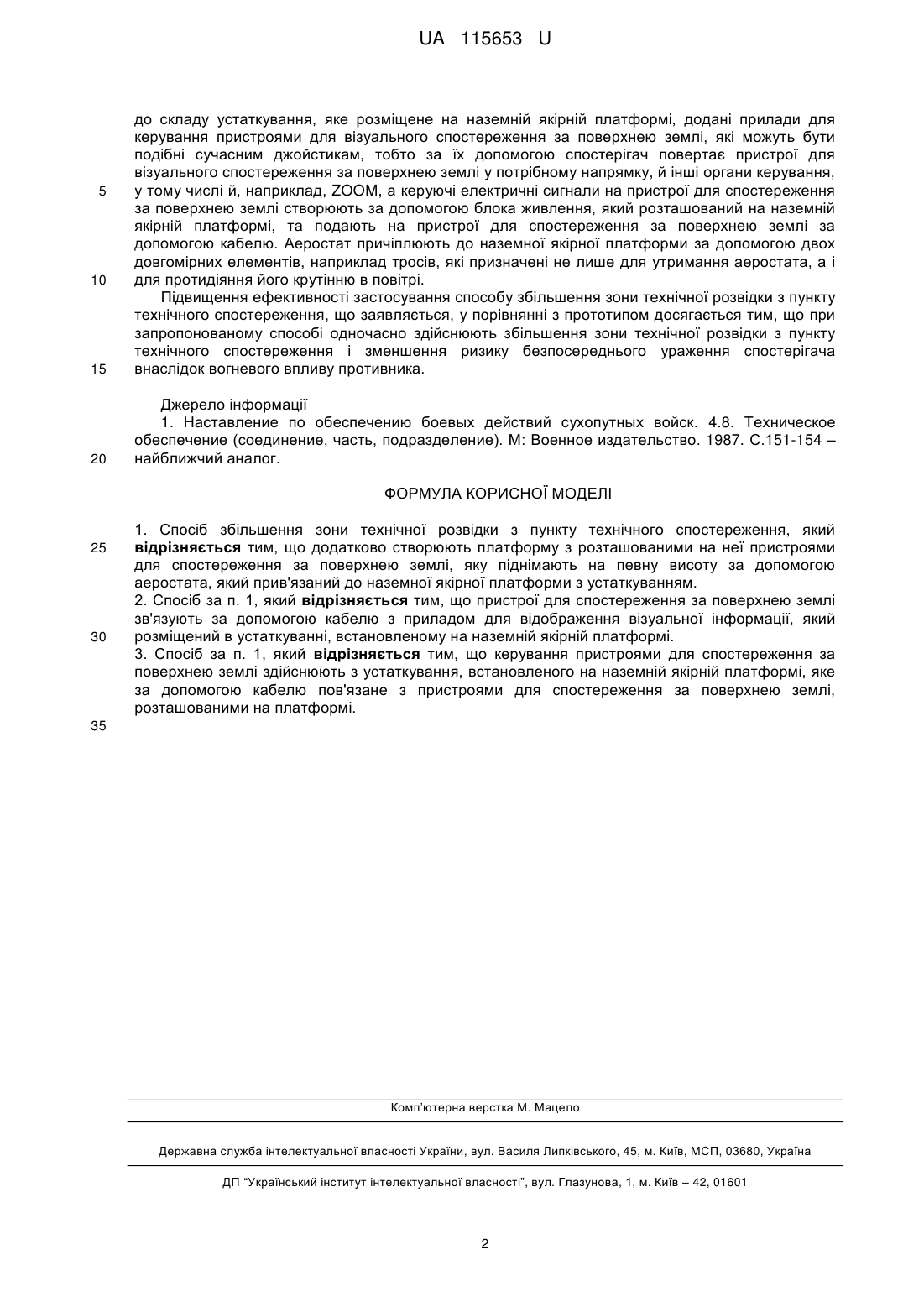

Спосіб збільшення зони технічної розвідки з пункту технічного спостереження

Реферат: Спосіб збільшення зони технічної розвідки з пункту технічного спостереження, включає додаткове створення платформи з розташованими на неї пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростата, який прив'язаний до наземній якірної платформи з устаткуванням. UA 115653 U (54) СПОСІБ ЗБІЛЬШЕННЯ ЗОНИ ТЕХНІЧНОЇ РОЗВІДКИ З ПУНКТУ ТЕХНІЧНОГО СПОСТЕРЕЖЕННЯ UA 115653 U UA 115653 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі авіації, зокрема до використання літальних апаратів легше повітря, а саме до прив'язних аеростатів. Спосіб може використовуватися для спостереження за поверхнею землі, у тому числі під час охорони державного кордону, під час спостереження за порушниками громадського порядку, а також в інших галузях економіки і для підтримки правопорядку. Найближчий аналог є спосіб спостереження під час ведення технічної розвідки з пункту технічного спостереження, який полягає у здійсненні суто візуального спостереження за озброєнням і технікою своїх та придатних підрозділів на полі бою за допомогою або бінокля у світлу пору доби, або приладу нічного бачення у темну пору доби; визначенні місць знаходження зразків озброєння і техніки, які вийшли з ладу [1]. Недоліки відомого способу спостереження під час ведення технічної розвідки з пункту технічного спостереження такі. Спостереження під час ведення технічної розвідки ведеться певним особовим складом на пункті технічного спостереження у тому числі і під час вогневого впливу противника, що ставить під загрозу життя та здоров'я спостерігачів. Також вагомим недоліком відомого способу є те, що зона технічної розвідки безпосередньо з поверхні землі доволі мала, її суттєво обмежують рельєф місцевості (наприклад, пагорби), дерева, кущі, будівлі тощо. В основу корисної моделі поставлена задача шляхом усунення недоліків найближчого аналога забезпечити збільшення зони технічної розвідки з пункту технічного спостереження і одночасно надати можливість зменшити ризик ураження спостерігачів від вогневого впливу противника за рахунок перебування в укритті, а також уникнути необхідності застосування броньованих машин для пересування та захисту спостерігачів, діючих на пункті технічного спостереження. Поставлена задача вирішується тим, що в способі збільшення зони технічної розвідки з пункту технічного спостереження, згідно з корисною моделлю, що додатково створюють платформу з розташованими на ній пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростата, який прив'язаний до наземної якірної платформи з устаткуванням. Згідно з корисною моделлю, пристрої для спостереження за поверхнею землі за допомогою кабелю зв'язують з приладом для відображення візуальної інформації, який розміщений в устаткуванні, встановленому на наземній якірній платформі. Згідно з корисною моделлю, керування пристроями для спостереження за поверхнею землі здійснюють зі встановленого на наземній якірній платформі устаткування, яке за допомогою кабелю пов'язане з пристроями для спостереження за поверхнею землі. Порівняльний аналіз способу, що заявляється, з відомими способами дозволяє зробити висновок, що спосіб збільшення зони технічної розвідки з пункту технічного спостереження, який заявляється, відрізняється тим, що додатково створюють платформу з розташованими на ній пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростата, який прив'язаний до наземній якірної платформи з устаткуванням, а також тим, що пристрої для спостереження за поверхнею землі зв'язують за допомогою кабелю з приладом для відображення візуальної інформації, який розміщений в устаткуванні, встановленому на наземній якірній платформі, і тим, що керування пристроями для спостереження за поверхнею землі здійснюють з устаткування, встановленого на наземній якірній платформі, яке пов'язане за допомогою кабелю з пристроями для спостереження за поверхнею землі. Таким чином, спосіб збільшення зони технічної розвідки з пункту технічного спостереження, що заявляється, відповідає критерію корисної моделі "новизна". Спосіб збільшення зони технічної розвідки з пункту технічного спостереження, що заявляється, здійснюється таким чином. На платформі, яка причеплена до аеростата, розміщують пристрої для візуального спостереження за поверхнею землі. В світлу частину доби це може бути, наприклад, довгофокусна телевізійна камера з електронним керуванням фокусною відстанню - ZOOMom, а в темну - тепловізійний пристрій. Для керування пристроями для візуального спостереження за поверхнею землі в горизонтальній (азимутальній) та вертикальній (кутомірній) площинах на причепленій до аеростата платформі також розміщують електромеханічні пристрої, наприклад сервоприводи. Відображення візуальної інформації, отриманої від пристроїв для спостереження за поверхнею землі, здійснюють на наземній якірній платформі, для чого на цій платформі встановлюють устаткування з відповідним приладом, наприклад рідкокристалічним монітором, а передачу візуальної інформації здійснюють по кабелю, який зв'язує пристрої для візуального спостереження за поверхнею землі та прилад для відображення візуальної інформації. Також 1 UA 115653 U 15 до складу устаткування, яке розміщене на наземній якірній платформі, додані прилади для керування пристроями для візуального спостереження за поверхнею землі, які можуть бути подібні сучасним джойстикам, тобто за їх допомогою спостерігач повертає пристрої для візуального спостереження за поверхнею землі у потрібному напрямку, й інші органи керування, у тому числі й, наприклад, ZOOM, а керуючі електричні сигнали на пристрої для спостереження за поверхнею землі створюють за допомогою блока живлення, який розташований на наземній якірній платформі, та подають на пристрої для спостереження за поверхнею землі за допомогою кабелю. Аеростат причіплюють до наземної якірної платформи за допомогою двох довгомірних елементів, наприклад тросів, які призначені не лише для утримання аеростата, а і для протидіяння його крутінню в повітрі. Підвищення ефективності застосування способу збільшення зони технічної розвідки з пункту технічного спостереження, що заявляється, у порівнянні з прототипом досягається тим, що при запропонованому способі одночасно здійснюють збільшення зони технічної розвідки з пункту технічного спостереження і зменшення ризику безпосереднього ураження спостерігача внаслідок вогневого впливу противника. 20 Джерело інформації 1. Наставление по обеспечению боевых действий сухопутных войск. 4.8. Техническое обеспечение (соединение, часть, подразделение). М: Военное издательство. 1987. С.151-154 – найближчий аналог. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Спосіб збільшення зони технічної розвідки з пункту технічного спостереження, який відрізняється тим, що додатково створюють платформу з розташованими на неї пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростата, який прив'язаний до наземної якірної платформи з устаткуванням. 2. Спосіб за п. 1, який відрізняється тим, що пристрої для спостереження за поверхнею землі зв'язують за допомогою кабелю з приладом для відображення візуальної інформації, який розміщений в устаткуванні, встановленому на наземній якірній платформі. 3. Спосіб за п. 1, який відрізняється тим, що керування пристроями для спостереження за поверхнею землі здійснюють з устаткування, встановленого на наземній якірній платформі, яке за допомогою кабелю пов'язане з пристроями для спостереження за поверхнею землі, розташованими на платформі. 35 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
