Машина технічної розвідки (мтр-2)

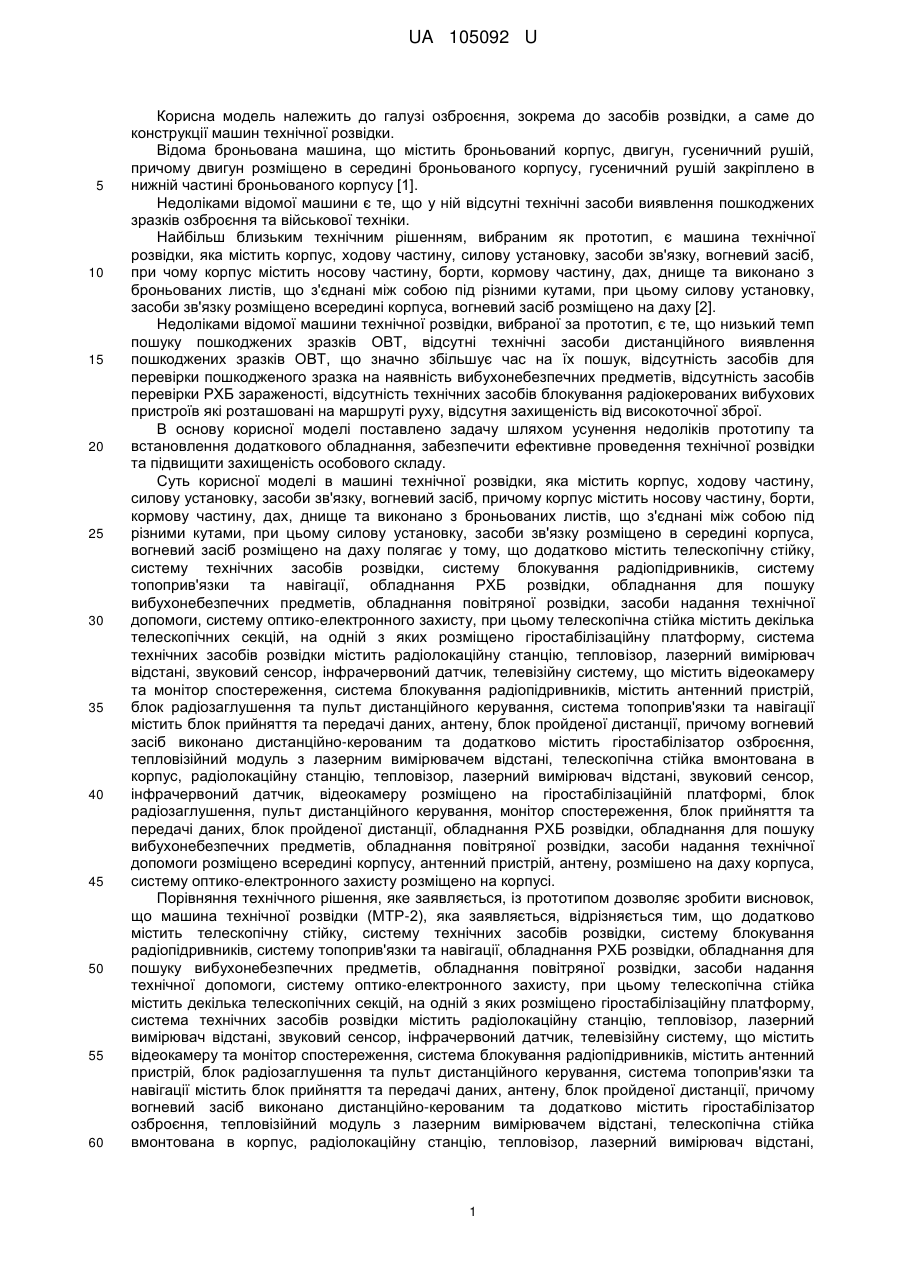

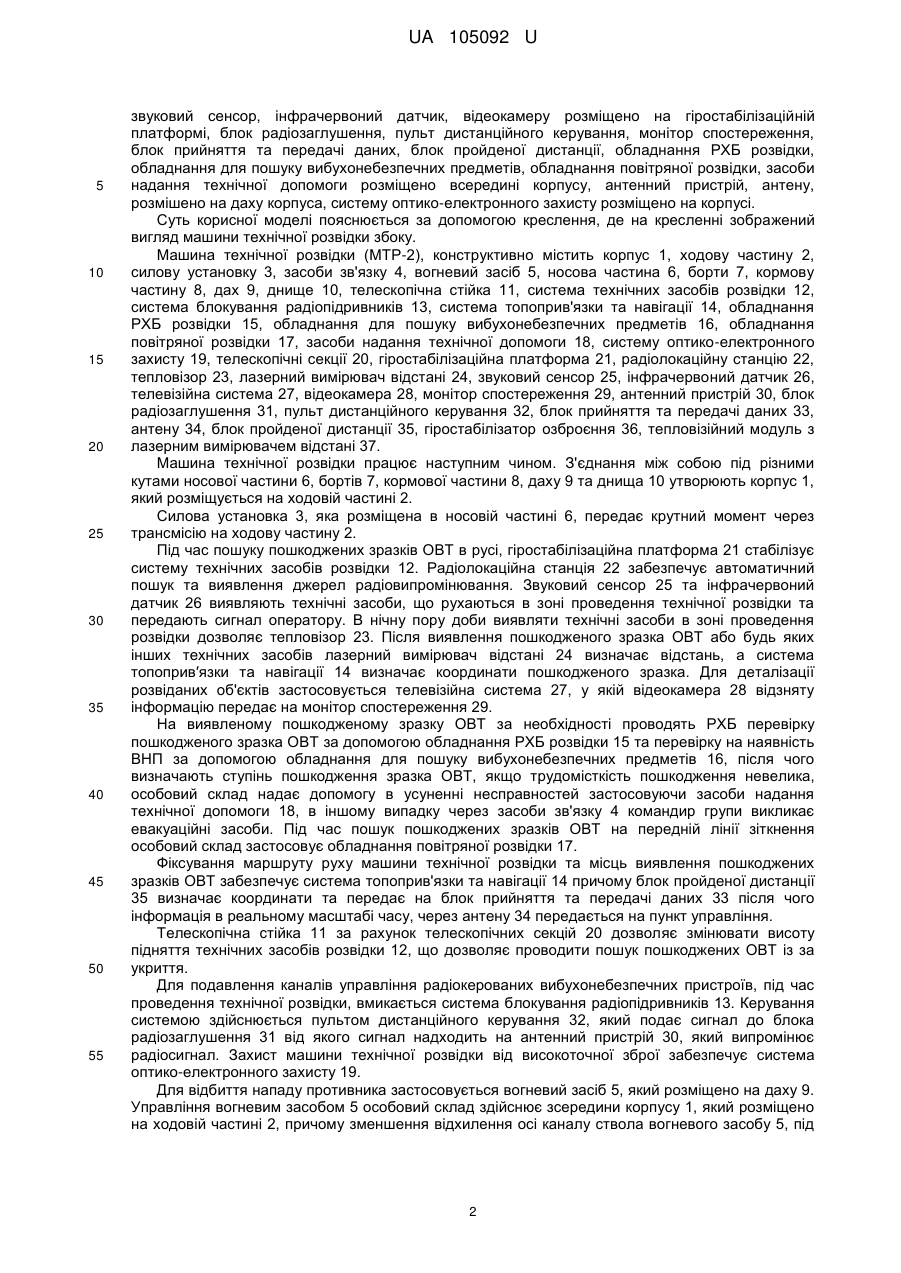

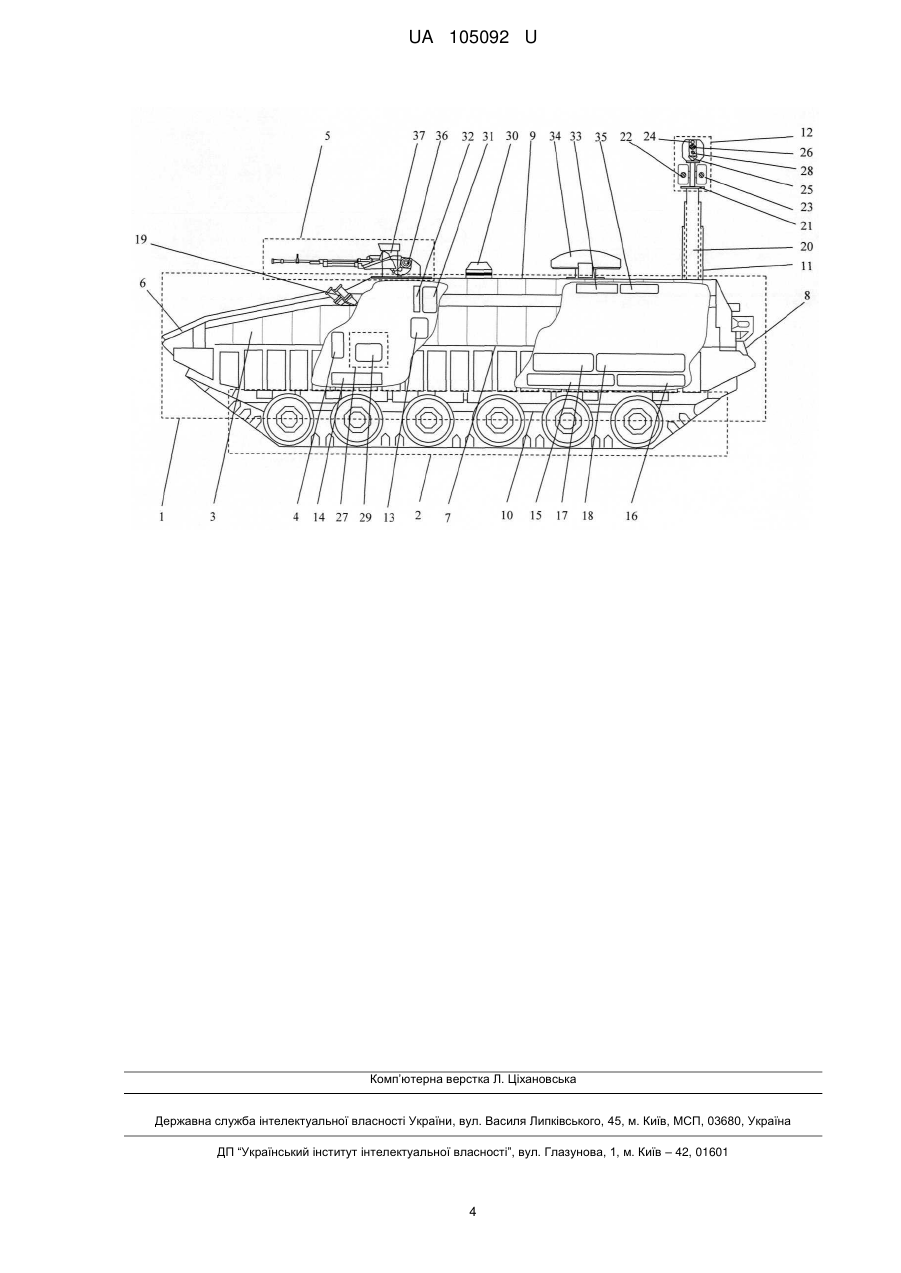

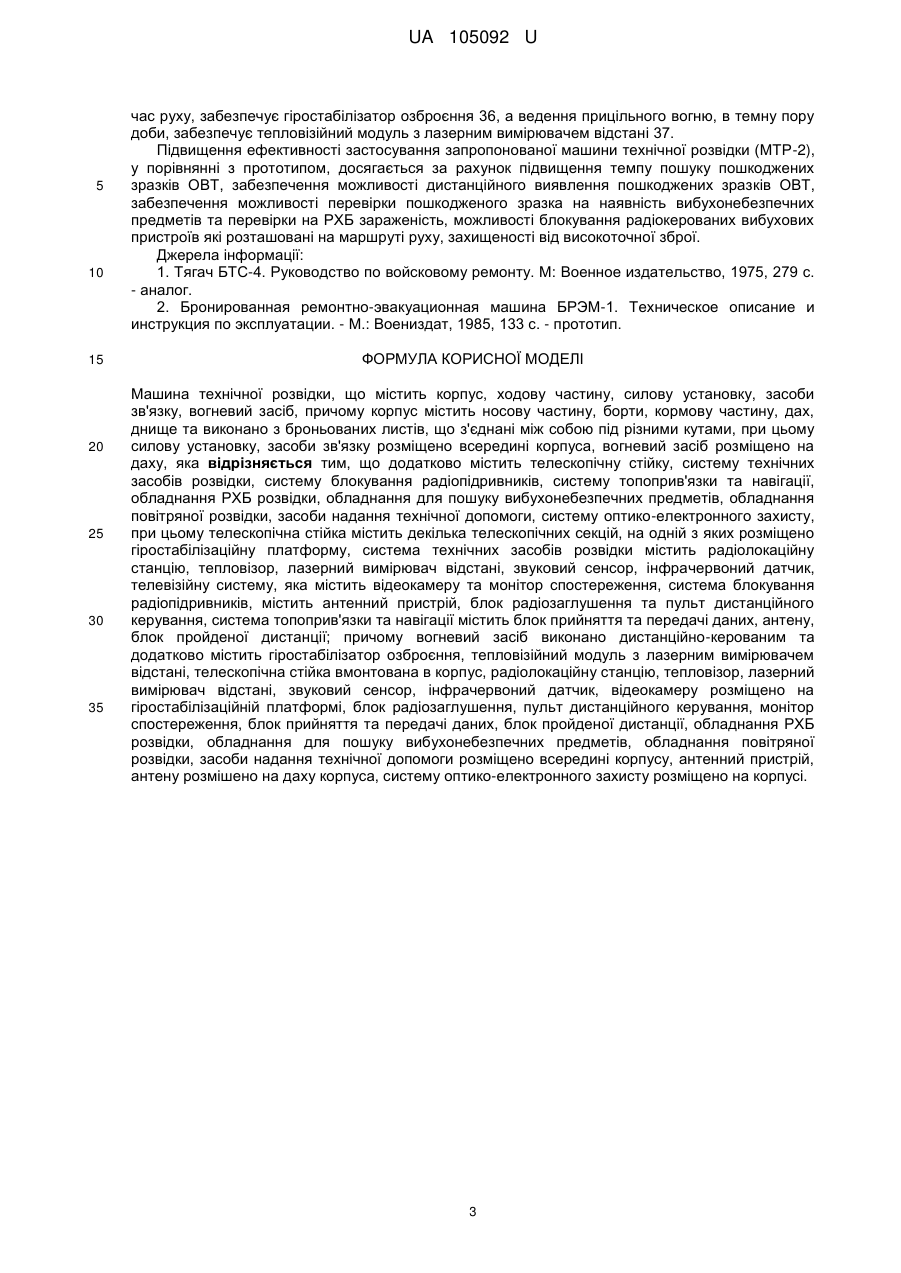

Реферат: Машина технічної розвідки містить корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому корпус містить носову частину, борти, кормову частину, дах, днище та виконано з броньованих листів, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині корпуса, вогневий засіб розміщено на даху. Додатково містить телескопічну стійку, систему технічних засобів розвідки, систему блокування радіопідривників, систему топоприв'язки та навігації, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги, систему оптико-електронного захисту. UA 105092 U (12) UA 105092 U UA 105092 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до засобів розвідки, а саме до конструкції машин технічної розвідки. Відома броньована машина, що містить броньований корпус, двигун, гусеничний рушій, причому двигун розміщено в середині броньованого корпусу, гусеничний рушій закріплено в нижній частині броньованого корпусу [1]. Недоліками відомої машини є те, що у ній відсутні технічні засоби виявлення пошкоджених зразків озброєння та військової техніки. Найбільш близьким технічним рішенням, вибраним як прототип, є машина технічної розвідки, яка містить корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, при чому корпус містить носову частину, борти, кормову частину, дах, днище та виконано з броньованих листів, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині корпуса, вогневий засіб розміщено на даху [2]. Недоліками відомої машини технічної розвідки, вибраної за прототип, є те, що низький темп пошуку пошкоджених зразків ОВТ, відсутні технічні засоби дистанційного виявлення пошкоджених зразків ОВТ, що значно збільшує час на їх пошук, відсутність засобів для перевірки пошкодженого зразка на наявність вибухонебезпечних предметів, відсутність засобів перевірки РХБ зараженості, відсутність технічних засобів блокування радіокерованих вибухових пристроїв які розташовані на маршруті руху, відсутня захищеність від високоточної зброї. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу та встановлення додаткового обладнання, забезпечити ефективне проведення технічної розвідки та підвищити захищеність особового складу. Суть корисної моделі в машині технічної розвідки, яка містить корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому корпус містить носову частину, борти, кормову частину, дах, днище та виконано з броньованих листів, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено в середині корпуса, вогневий засіб розміщено на даху полягає у тому, що додатково містить телескопічну стійку, систему технічних засобів розвідки, систему блокування радіопідривників, систему топоприв'язки та навігації, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги, систему оптико-електронного захисту, при цьому телескопічна стійка містить декілька телескопічних секцій, на одній з яких розміщено гіростабілізаційну платформу, система технічних засобів розвідки містить радіолокаційну станцію, тепловізор, лазерний вимірювач відстані, звуковий сенсор, інфрачервоний датчик, телевізійну систему, що містить відеокамеру та монітор спостереження, система блокування радіопідривників, містить антенний пристрій, блок радіозаглушення та пульт дистанційного керування, система топоприв'язки та навігації містить блок прийняття та передачі даних, антену, блок пройденої дистанції, причому вогневий засіб виконано дистанційно-керованим та додатково містить гіростабілізатор озброєння, тепловізійний модуль з лазерним вимірювачем відстані, телескопічна стійка вмонтована в корпус, радіолокаційну станцію, тепловізор, лазерний вимірювач відстані, звуковий сенсор, інфрачервоний датчик, відеокамеру розміщено на гіростабілізаційній платформі, блок радіозаглушення, пульт дистанційного керування, монітор спостереження, блок прийняття та передачі даних, блок пройденої дистанції, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги розміщено всередині корпусу, антенний пристрій, антену, розмішено на даху корпуса, систему оптико-електронного захисту розміщено на корпусі. Порівняння технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що машина технічної розвідки (МТР-2), яка заявляється, відрізняється тим, що додатково містить телескопічну стійку, систему технічних засобів розвідки, систему блокування радіопідривників, систему топоприв'язки та навігації, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги, систему оптико-електронного захисту, при цьому телескопічна стійка містить декілька телескопічних секцій, на одній з яких розміщено гіростабілізаційну платформу, система технічних засобів розвідки містить радіолокаційну станцію, тепловізор, лазерний вимірювач відстані, звуковий сенсор, інфрачервоний датчик, телевізійну систему, що містить відеокамеру та монітор спостереження, система блокування радіопідривників, містить антенний пристрій, блок радіозаглушення та пульт дистанційного керування, система топоприв'язки та навігації містить блок прийняття та передачі даних, антену, блок пройденої дистанції, причому вогневий засіб виконано дистанційно-керованим та додатково містить гіростабілізатор озброєння, тепловізійний модуль з лазерним вимірювачем відстані, телескопічна стійка вмонтована в корпус, радіолокаційну станцію, тепловізор, лазерний вимірювач відстані, 1 UA 105092 U 5 10 15 20 25 30 35 40 45 50 55 звуковий сенсор, інфрачервоний датчик, відеокамеру розміщено на гіростабілізаційній платформі, блок радіозаглушення, пульт дистанційного керування, монітор спостереження, блок прийняття та передачі даних, блок пройденої дистанції, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги розміщено всередині корпусу, антенний пристрій, антену, розмішено на даху корпуса, систему оптико-електронного захисту розміщено на корпусі. Суть корисної моделі пояснюється за допомогою креслення, де на кресленні зображений вигляд машини технічної розвідки збоку. Машина технічної розвідки (МТР-2), конструктивно містить корпус 1, ходову частину 2, силову установку 3, засоби зв'язку 4, вогневий засіб 5, носова частина 6, борти 7, кормову частину 8, дах 9, днище 10, телескопічна стійка 11, система технічних засобів розвідки 12, система блокування радіопідривників 13, система топоприв'язки та навігації 14, обладнання РХБ розвідки 15, обладнання для пошуку вибухонебезпечних предметів 16, обладнання повітряної розвідки 17, засоби надання технічної допомоги 18, систему оптико-електронного захисту 19, телескопічні секції 20, гіростабілізаційна платформа 21, радіолокаційну станцію 22, тепловізор 23, лазерний вимірювач відстані 24, звуковий сенсор 25, інфрачервоний датчик 26, телевізійна система 27, відеокамера 28, монітор спостереження 29, антенний пристрій 30, блок радіозаглушення 31, пульт дистанційного керування 32, блок прийняття та передачі даних 33, антену 34, блок пройденої дистанції 35, гіростабілізатор озброєння 36, тепловізійний модуль з лазерним вимірювачем відстані 37. Машина технічної розвідки працює наступним чином. З'єднання між собою під різними кутами носової частини 6, бортів 7, кормової частини 8, даху 9 та днища 10 утворюють корпус 1, який розміщується на ходовій частині 2. Силова установка 3, яка розміщена в носовій частині 6, передає крутний момент через трансмісію на ходову частину 2. Під час пошуку пошкоджених зразків ОВТ в русі, гіростабілізаційна платформа 21 стабілізує систему технічних засобів розвідки 12. Радіолокаційна станція 22 забезпечує автоматичний пошук та виявлення джерел радіовипромінювання. Звуковий сенсор 25 та інфрачервоний датчик 26 виявляють технічні засоби, що рухаються в зоні проведення технічної розвідки та передають сигнал оператору. В нічну пору доби виявляти технічні засоби в зоні проведення розвідки дозволяє тепловізор 23. Після виявлення пошкодженого зразка ОВТ або будь яких інших технічних засобів лазерний вимірювач відстані 24 визначає відстань, а система топоприв′язки та навігації 14 визначає координати пошкодженого зразка. Для деталізації розвіданих об'єктів застосовується телевізійна система 27, у якій відеокамера 28 відзняту інформацію передає на монітор спостереження 29. На виявленому пошкодженому зразку ОВТ за необхідності проводять РХБ перевірку пошкодженого зразка ОВТ за допомогою обладнання РХБ розвідки 15 та перевірку на наявність ВНП за допомогою обладнання для пошуку вибухонебезпечних предметів 16, після чого визначають ступінь пошкодження зразка ОВТ, якщо трудомісткість пошкодження невелика, особовий склад надає допомогу в усуненні несправностей застосовуючи засоби надання технічної допомоги 18, в іншому випадку через засоби зв'язку 4 командир групи викликає евакуаційні засоби. Під час пошук пошкоджених зразків ОВТ на передній лінії зіткнення особовий склад застосовує обладнання повітряної розвідки 17. Фіксування маршруту руху машини технічної розвідки та місць виявлення пошкоджених зразків ОВТ забезпечує система топоприв'язки та навігації 14 причому блок пройденої дистанції 35 визначає координати та передає на блок прийняття та передачі даних 33 після чого інформація в реальному масштабі часу, через антену 34 передається на пункт управління. Телескопічна стійка 11 за рахунок телескопічних секцій 20 дозволяє змінювати висоту підняття технічних засобів розвідки 12, що дозволяє проводити пошук пошкоджених ОВТ із за укриття. Для подавлення каналів управління радіокерованих вибухонебезпечних пристроїв, під час проведення технічної розвідки, вмикається система блокування радіопідривників 13. Керування системою здійснюється пультом дистанційного керування 32, який подає сигнал до блока радіозаглушення 31 від якого сигнал надходить на антенний пристрій 30, який випромінює радіосигнал. Захист машини технічної розвідки від високоточної зброї забезпечує система оптико-електронного захисту 19. Для відбиття нападу противника застосовується вогневий засіб 5, який розміщено на даху 9. Управління вогневим засобом 5 особовий склад здійснює зсередини корпусу 1, який розміщено на ходовій частині 2, причому зменшення відхилення осі каналу ствола вогневого засобу 5, під 2 UA 105092 U 5 10 15 20 25 30 35 час руху, забезпечує гіростабілізатор озброєння 36, а ведення прицільного вогню, в темну пору доби, забезпечує тепловізійний модуль з лазерним вимірювачем відстані 37. Підвищення ефективності застосування запропонованої машини технічної розвідки (МТР-2), у порівнянні з прототипом, досягається за рахунок підвищення темпу пошуку пошкоджених зразків ОВТ, забезпечення можливості дистанційного виявлення пошкоджених зразків ОВТ, забезпечення можливості перевірки пошкодженого зразка на наявність вибухонебезпечних предметів та перевірки на РХБ зараженість, можливості блокування радіокерованих вибухових пристроїв які розташовані на маршруті руху, захищеності від високоточної зброї. Джерела інформації: 1. Тягач БТС-4. Руководство по войсковому ремонту. М: Военное издательство, 1975, 279 с. - аналог. 2. Бронированная ремонтно-эвакуационная машина БРЭМ-1. Техническое описание и инструкция по эксплуатации. - М.: Воениздат, 1985, 133 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Машина технічної розвідки, що містить корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому корпус містить носову частину, борти, кормову частину, дах, днище та виконано з броньованих листів, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині корпуса, вогневий засіб розміщено на даху, яка відрізняється тим, що додатково містить телескопічну стійку, систему технічних засобів розвідки, систему блокування радіопідривників, систему топоприв'язки та навігації, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги, систему оптико-електронного захисту, при цьому телескопічна стійка містить декілька телескопічних секцій, на одній з яких розміщено гіростабілізаційну платформу, система технічних засобів розвідки містить радіолокаційну станцію, тепловізор, лазерний вимірювач відстані, звуковий сенсор, інфрачервоний датчик, телевізійну систему, яка містить відеокамеру та монітор спостереження, система блокування радіопідривників, містить антенний пристрій, блок радіозаглушення та пульт дистанційного керування, система топоприв'язки та навігації містить блок прийняття та передачі даних, антену, блок пройденої дистанції; причому вогневий засіб виконано дистанційно-керованим та додатково містить гіростабілізатор озброєння, тепловізійний модуль з лазерним вимірювачем відстані, телескопічна стійка вмонтована в корпус, радіолокаційну станцію, тепловізор, лазерний вимірювач відстані, звуковий сенсор, інфрачервоний датчик, відеокамеру розміщено на гіростабілізаційній платформі, блок радіозаглушення, пульт дистанційного керування, монітор спостереження, блок прийняття та передачіданих, блок пройденої дистанції, обладнання РХБ розвідки, обладнання для пошуку вибухонебезпечних предметів, обладнання повітряної розвідки, засоби надання технічної допомоги розміщено всередині корпусу, антенний пристрій, антену розмішено на даху корпуса, систему оптико-електронного захисту розміщено на корпусі. 3 UA 105092 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
