Прогінний комплексний легкобетонний елемент з тристороннім армуванням зварною сіткою

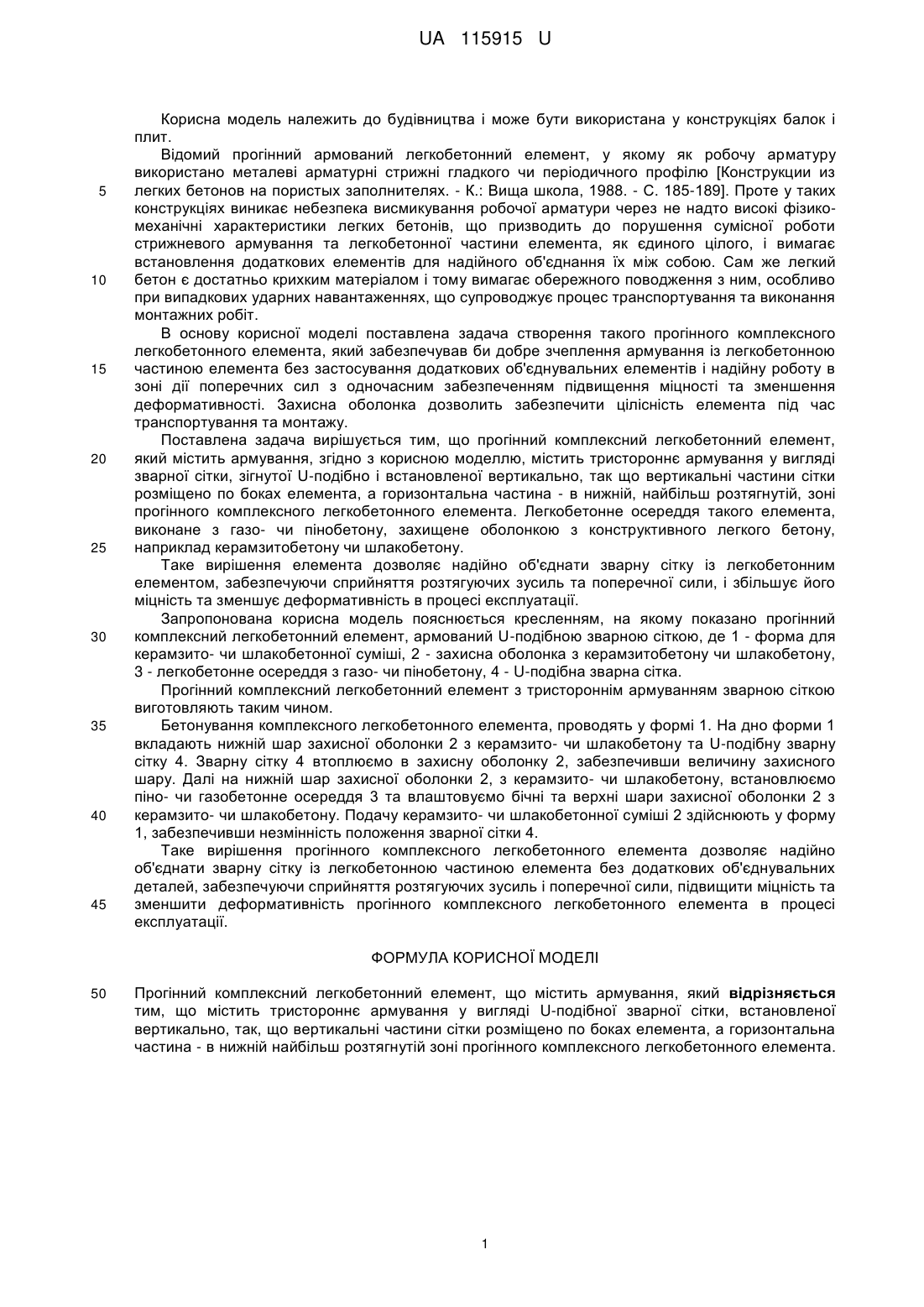

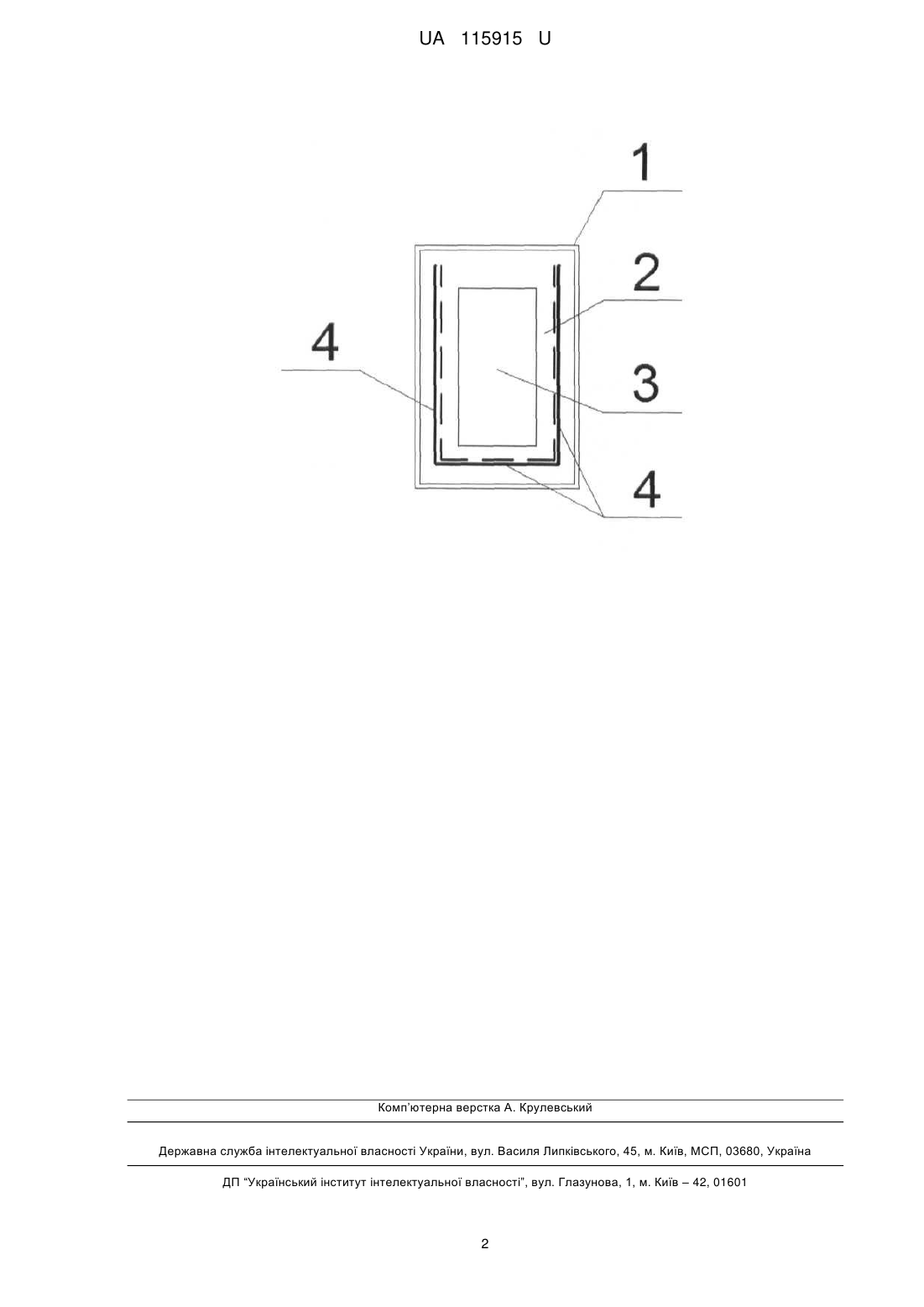

Реферат: Прогінний комплексний легкобетонний елемент містить тристороннє армування у вигляді Uподібної зварної сітки, встановленої вертикально. Вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній найбільш розтягнутій зоні прогінного комплексного легкобетонного елемента. UA 115915 U (54) ПРОГІННИЙ КОМПЛЕКСНИЙ ЛЕГКОБЕТОННИЙ ЕЛЕМЕНТ З ТРИСТОРОННІМ АРМУВАННЯМ ЗВАРНОЮ СІТКОЮ UA 115915 U UA 115915 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва і може бути використана у конструкціях балок і плит. Відомий прогінний армований легкобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та легкобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. Сам же легкий бетон є достатньо крихким матеріалом і тому вимагає обережного поводження з ним, особливо при випадкових ударних навантаженнях, що супроводжує процес транспортування та виконання монтажних робіт. В основу корисної моделі поставлена задача створення такого прогінного комплексного легкобетонного елемента, який забезпечував би добре зчеплення армування із легкобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Захисна оболонка дозволить забезпечити цілісність елемента під час транспортування та монтажу. Поставлена задача вирішується тим, що прогінний комплексний легкобетонний елемент, який містить армування, згідно з корисною моделлю, містить тристороннє армування у вигляді зварної сітки, зігнутої U-подібно і встановленої вертикально, так що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні прогінного комплексного легкобетонного елемента. Легкобетонне осереддя такого елемента, виконане з газо- чи пінобетону, захищене оболонкою з конструктивного легкого бетону, наприклад керамзитобетону чи шлакобетону. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із легкобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, і збільшує його міцність та зменшує деформативність в процесі експлуатації. Запропонована корисна модель пояснюється кресленням, на якому показано прогінний комплексний легкобетонний елемент, армований U-подібною зварною сіткою, де 1 - форма для керамзито- чи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 - легкобетонне осереддя з газо- чи пінобетону, 4 - U-подібна зварна сітка. Прогінний комплексний легкобетонний елемент з тристороннім армуванням зварною сіткою виготовляють таким чином. Бетонування комплексного легкобетонного елемента, проводять у формі 1. На дно форми 1 вкладають нижній шар захисної оболонки 2 з керамзито- чи шлакобетону та U-подібну зварну сітку 4. Зварну сітку 4 втоплюємо в захисну оболонку 2, забезпечивши величину захисного шару. Далі на нижній шар захисної оболонки 2, з керамзито- чи шлакобетону, встановлюємо піно- чи газобетонне осереддя 3 та влаштовуємо бічні та верхні шари захисної оболонки 2 з керамзито- чи шлакобетону. Подачу керамзито- чи шлакобетонної суміші 2 здійснюють у форму 1, забезпечивши незмінність положення зварної сітки 4. Таке вирішення прогінного комплексного легкобетонного елемента дозволяє надійно об'єднати зварну сітку із легкобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність прогінного комплексного легкобетонного елемента в процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прогінний комплексний легкобетонний елемент, що містить армування, який відрізняється тим, що містить тристороннє армування у вигляді U-подібної зварної сітки, встановленої вертикально, так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній найбільш розтягнутій зоні прогінного комплексного легкобетонного елемента. 1 UA 115915 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
