Прогінний пінобетонний елемент з периметральним армуванням зварною сіткою

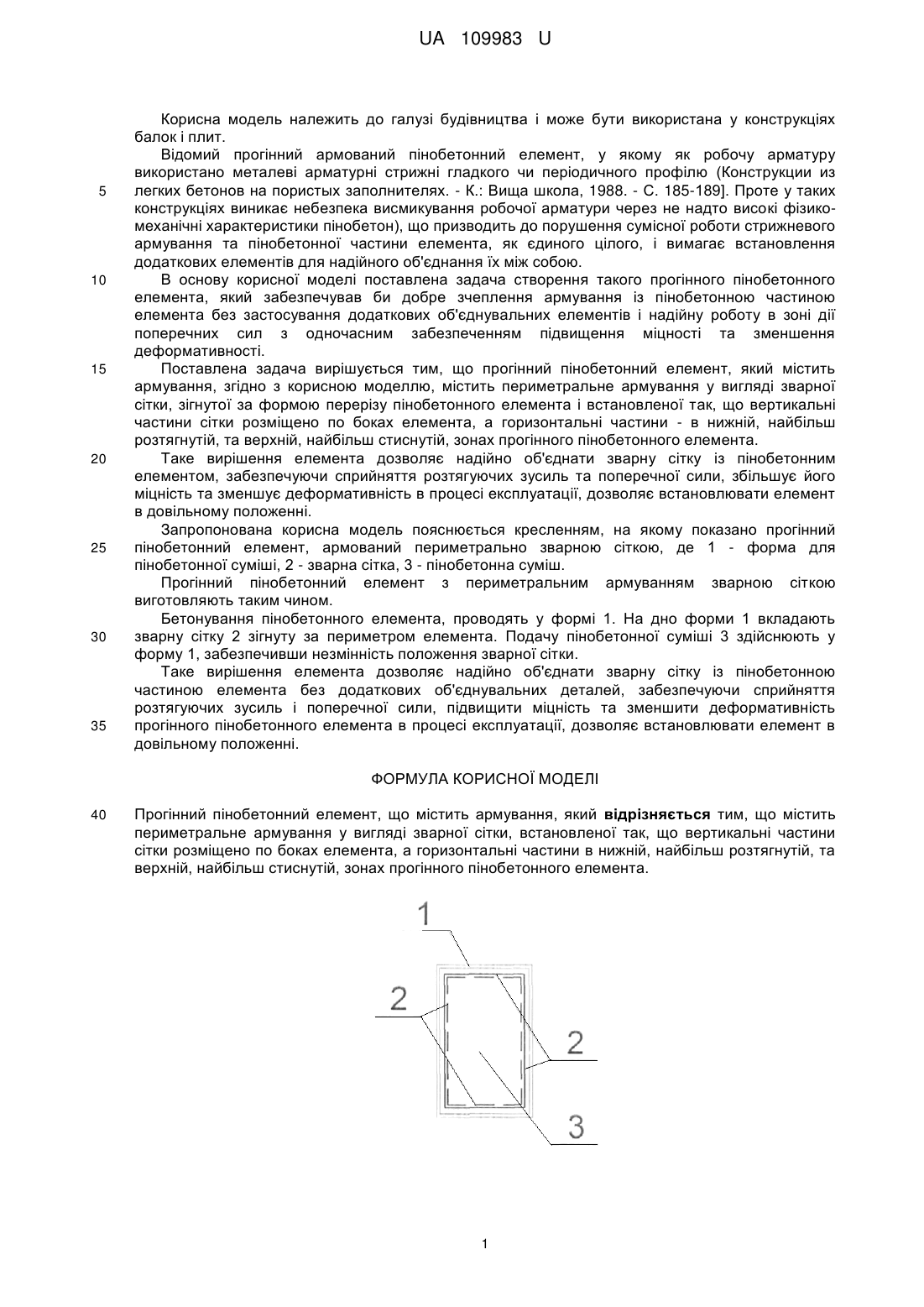

Реферат: Прогінний пінобетонний елемент містить периметральне армування у вигляді зварної сітки, встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах прогінного пінобетонного елемента. UA 109983 U (54) ПРОГІННИЙ ПІНОБЕТОННИЙ ЕЛЕМЕНТ З ПЕРИМЕТРАЛЬНИМ АРМУВАННЯМ ЗВАРНОЮ СІТКОЮ UA 109983 U UA 109983 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий прогінний армований пінобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю (Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики пінобетон), що призводить до порушення сумісної роботи стрижневого армування та пінобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого прогінного пінобетонного елемента, який забезпечував би добре зчеплення армування із пінобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що прогінний пінобетонний елемент, який містить армування, згідно з корисною моделлю, містить периметральне армування у вигляді зварної сітки, зігнутої за формою перерізу пінобетонного елемента і встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах прогінного пінобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із пінобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, збільшує його міцність та зменшує деформативність в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. Запропонована корисна модель пояснюється кресленням, на якому показано прогінний пінобетонний елемент, армований периметрально зварною сіткою, де 1 - форма для пінобетонної суміші, 2 - зварна сітка, 3 - пінобетонна суміш. Прогінний пінобетонний елемент з периметральним армуванням зварною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. На дно форми 1 вкладають зварну сітку 2 зігнуту за периметром елемента. Подачу пінобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення зварної сітки. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із пінобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність прогінного пінобетонного елемента в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Прогінний пінобетонний елемент, що містить армування, який відрізняється тим, що містить периметральне армування у вигляді зварної сітки, встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах прогінного пінобетонного елемента. 1 UA 109983 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
