Прогінний газобетонний елемент з тристороннім армуванням зварною сіткою

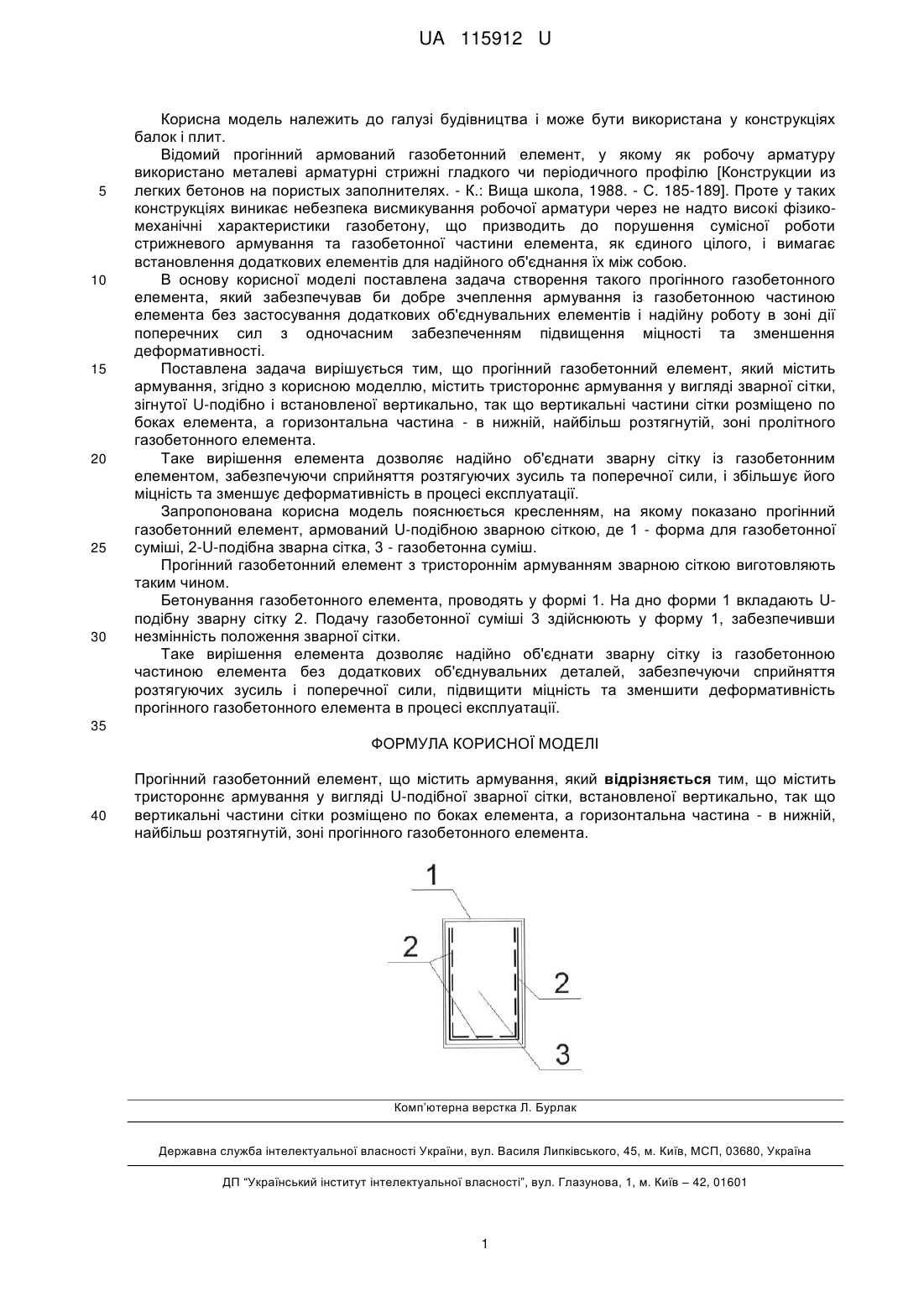

Реферат: UA 115912 U UA 115912 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий прогінний армований газобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики газобетону, що призводить до порушення сумісної роботи стрижневого армування та газобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого прогінного газобетонного елемента, який забезпечував би добре зчеплення армування із газобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що прогінний газобетонний елемент, який містить армування, згідно з корисною моделлю, містить тристороннє армування у вигляді зварної сітки, зігнутої U-подібно і встановленої вертикально, так що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні пролітного газобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із газобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, і збільшує його міцність та зменшує деформативність в процесі експлуатації. Запропонована корисна модель пояснюється кресленням, на якому показано прогінний газобетонний елемент, армований U-подібною зварною сіткою, де 1 - форма для газобетонної суміші, 2-U-подібна зварна сітка, 3 - газобетонна суміш. Прогінний газобетонний елемент з тристороннім армуванням зварною сіткою виготовляють таким чином. Бетонування газобетонного елемента, проводять у формі 1. На дно форми 1 вкладають Uподібну зварну сітку 2. Подачу газобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення зварної сітки. Таке вирішення елемента дозволяє надійно об'єднати зварну сітку із газобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність прогінного газобетонного елемента в процесі експлуатації. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Прогінний газобетонний елемент, що містить армування, який відрізняється тим, що містить тристороннє армування у вигляді U-подібної зварної сітки, встановленої вертикально, так що вертикальні частини сітки розміщено по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні прогінного газобетонного елемента. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
