Прогінний комплексний легкобетонний елемент з армуванням зварною сіткою

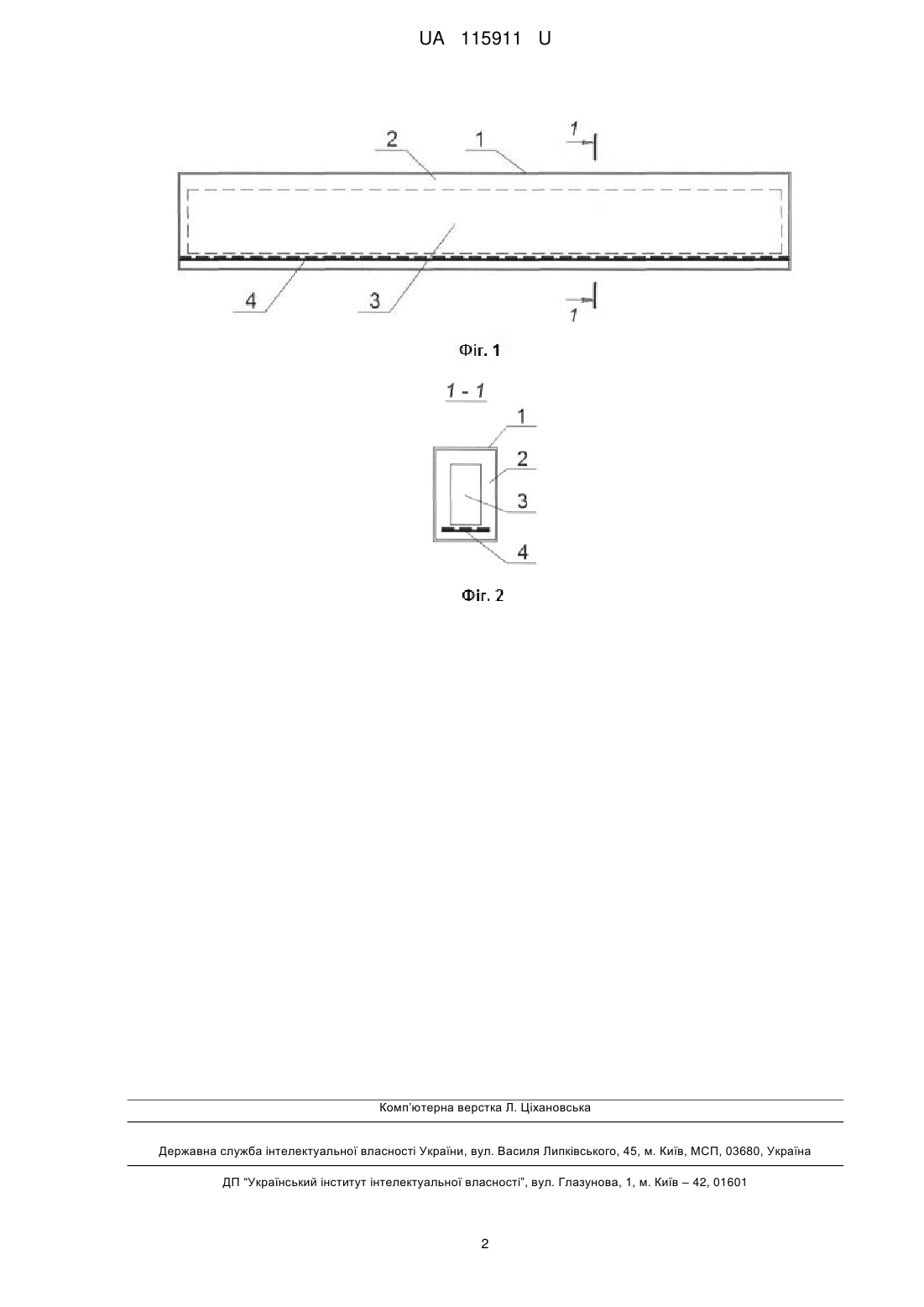

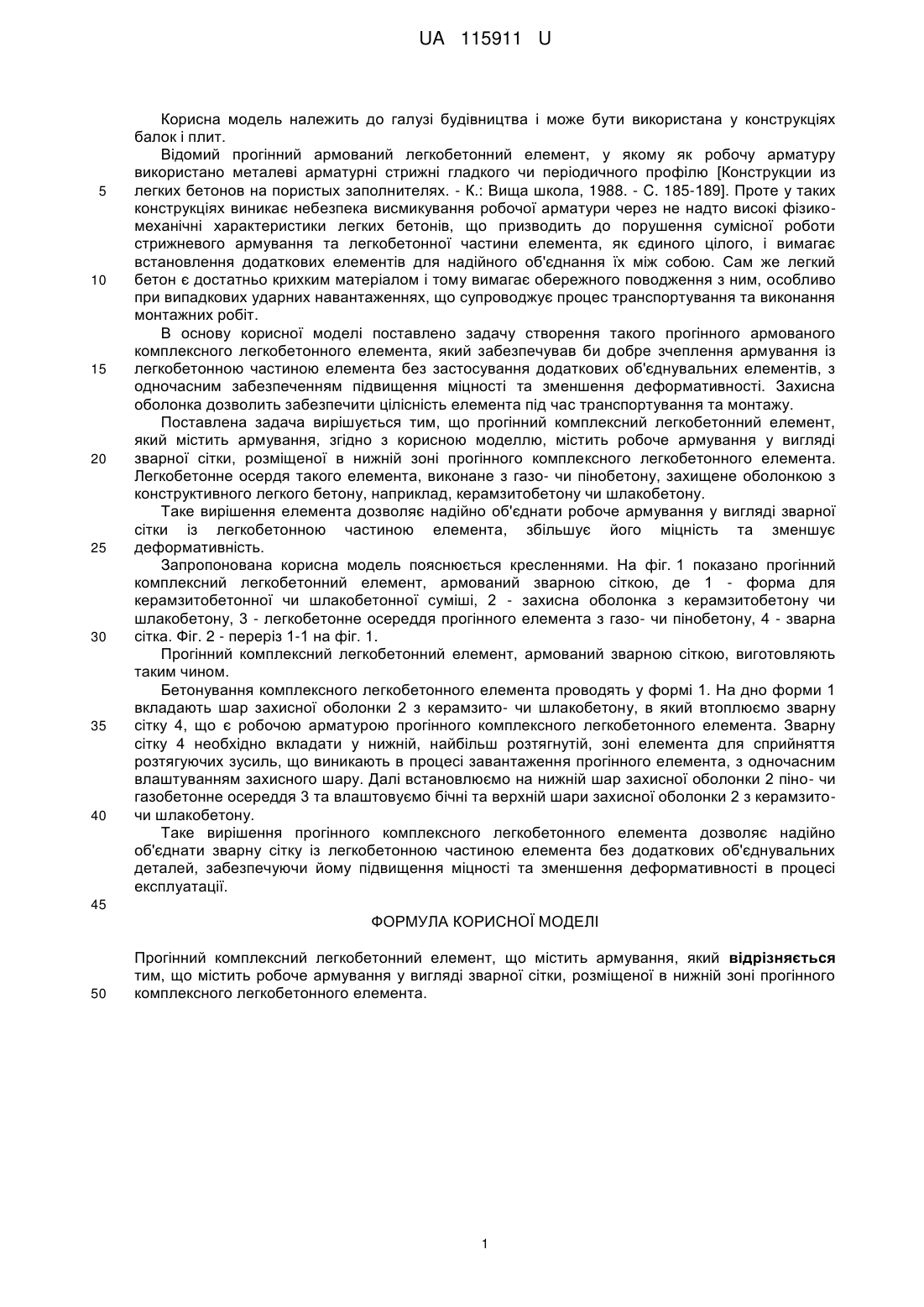

Реферат: UA 115911 U UA 115911 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий прогінний армований легкобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - C. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та легкобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. Сам же легкий бетон є достатньо крихким матеріалом і тому вимагає обережного поводження з ним, особливо при випадкових ударних навантаженнях, що супроводжує процес транспортування та виконання монтажних робіт. В основу корисної моделі поставлено задачу створення такого прогінного армованого комплексного легкобетонного елемента, який забезпечував би добре зчеплення армування із легкобетонною частиною елемента без застосування додаткових об'єднувальних елементів, з одночасним забезпеченням підвищення міцності та зменшення деформативності. Захисна оболонка дозволить забезпечити цілісність елемента під час транспортування та монтажу. Поставлена задача вирішується тим, що прогінний комплексний легкобетонний елемент, який містить армування, згідно з корисною моделлю, містить робоче армування у вигляді зварної сітки, розміщеної в нижній зоні прогінного комплексного легкобетонного елемента. Легкобетонне осердя такого елемента, виконане з газо- чи пінобетону, захищене оболонкою з конструктивного легкого бетону, наприклад, керамзитобетону чи шлакобетону. Таке вирішення елемента дозволяє надійно об'єднати робоче армування у вигляді зварної сітки із легкобетонною частиною елемента, збільшує його міцність та зменшує деформативність. Запропонована корисна модель пояснюється кресленнями. На фіг. 1 показано прогінний комплексний легкобетонний елемент, армований зварною сіткою, де 1 - форма для керамзитобетонної чи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 - легкобетонне осереддя прогінного елемента з газо- чи пінобетону, 4 - зварна сітка. Фіг. 2 - переріз 1-1 на фіг. 1. Прогінний комплексний легкобетонний елемент, армований зварною сіткою, виготовляють таким чином. Бетонування комплексного легкобетонного елемента проводять у формі 1. На дно форми 1 вкладають шар захисної оболонки 2 з керамзито- чи шлакобетону, в який втоплюємо зварну сітку 4, що є робочою арматурою прогінного комплексного легкобетонного елемента. Зварну сітку 4 необхідно вкладати у нижній, найбільш розтягнутій, зоні елемента для сприйняття розтягуючих зусиль, що виникають в процесі завантаження прогінного елемента, з одночасним влаштуванням захисного шару. Далі встановлюємо на нижній шар захисної оболонки 2 піно- чи газобетонне осереддя 3 та влаштовуємо бічні та верхній шари захисної оболонки 2 з керамзиточи шлакобетону. Таке вирішення прогінного комплексного легкобетонного елемента дозволяє надійно об'єднати зварну сітку із легкобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи йому підвищення міцності та зменшення деформативності в процесі експлуатації. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прогінний комплексний легкобетонний елемент, що містить армування, який відрізняється тим, що містить робоче армування у вигляді зварної сітки, розміщеної в нижній зоні прогінного комплексного легкобетонного елемента. 1 UA 115911 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
