Пристрій для контролю температури оточуючого середовища

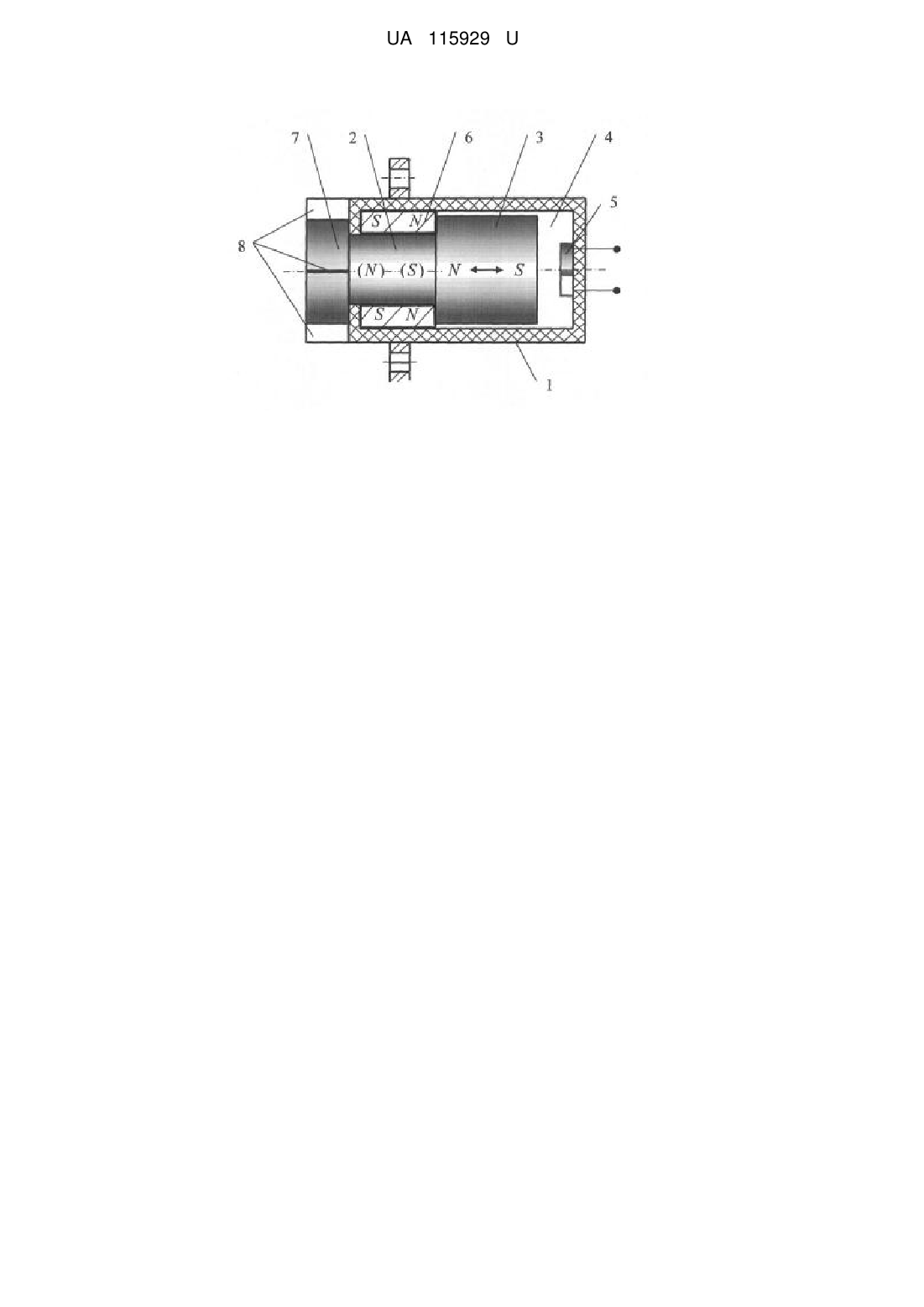

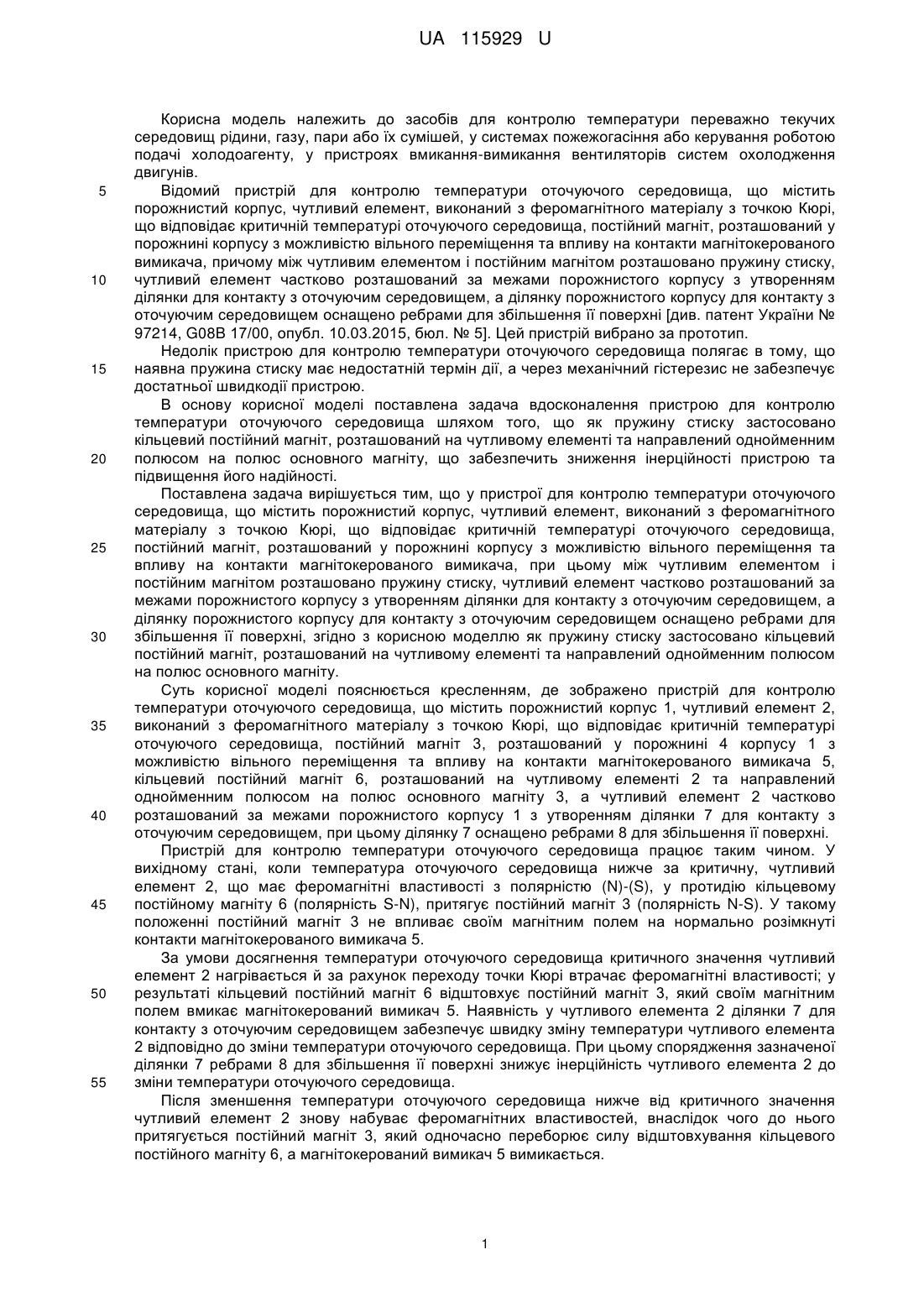

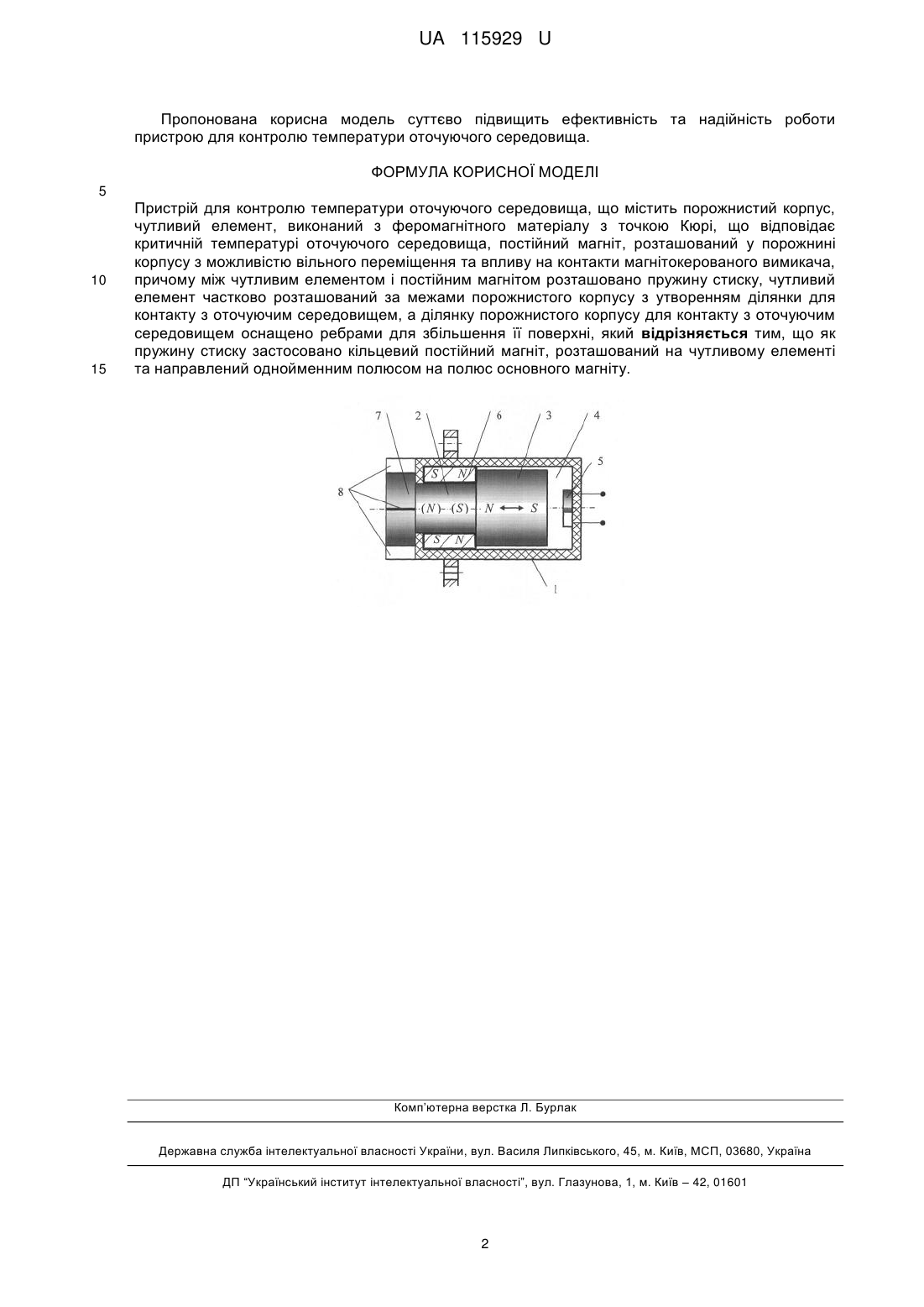

Реферат: Пристрій для контролю температури оточуючого середовища містить порожнистий корпус, чутливий елемент, виконаний з феромагнітного матеріалу з точкою Кюрі, що відповідає критичній температурі оточуючого середовища, постійний магніт, розташований у порожнині корпусу з можливістю вільного переміщення та впливу на контакти магнітокерованого вимикача. Між чутливим елементом і постійним магнітом розташовано пружину стиску, чутливий елемент частково розташований за межами порожнистого корпусу з утворенням ділянки для контакту з оточуючим середовищем. Ділянку порожнистого корпусу для контакту з оточуючим середовищем оснащено ребрами для збільшення її поверхні. Як пружину стиску застосовано кільцевий постійний магніт, розташований на чутливому елементі та направлений однойменним полюсом на полюс основного магніту. UA 115929 U (12) UA 115929 U UA 115929 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для контролю температури переважно текучих середовищ рідини, газу, пари або їх сумішей, у системах пожежогасіння або керування роботою подачі холодоагенту, у пристроях вмикання-вимикання вентиляторів систем охолодження двигунів. Відомий пристрій для контролю температури оточуючого середовища, що містить порожнистий корпус, чутливий елемент, виконаний з феромагнітного матеріалу з точкою Кюрі, що відповідає критичній температурі оточуючого середовища, постійний магніт, розташований у порожнині корпусу з можливістю вільного переміщення та впливу на контакти магнітокерованого вимикача, причому між чутливим елементом і постійним магнітом розташовано пружину стиску, чутливий елемент частково розташований за межами порожнистого корпусу з утворенням ділянки для контакту з оточуючим середовищем, а ділянку порожнистого корпусу для контакту з оточуючим середовищем оснащено ребрами для збільшення її поверхні [див. патент України № 97214, G08B 17/00, опубл. 10.03.2015, бюл. № 5]. Цей пристрій вибрано за прототип. Недолік пристрою для контролю температури оточуючого середовища полягає в тому, що наявна пружина стиску має недостатній термін дії, а через механічний гістерезис не забезпечує достатньої швидкодії пристрою. В основу корисної моделі поставлена задача вдосконалення пристрою для контролю температури оточуючого середовища шляхом того, що як пружину стиску застосовано кільцевий постійний магніт, розташований на чутливому елементі та направлений однойменним полюсом на полюс основного магніту, що забезпечить зниження інерційності пристрою та підвищення його надійності. Поставлена задача вирішується тим, що у пристрої для контролю температури оточуючого середовища, що містить порожнистий корпус, чутливий елемент, виконаний з феромагнітного матеріалу з точкою Кюрі, що відповідає критичній температурі оточуючого середовища, постійний магніт, розташований у порожнині корпусу з можливістю вільного переміщення та впливу на контакти магнітокерованого вимикача, при цьому між чутливим елементом і постійним магнітом розташовано пружину стиску, чутливий елемент частково розташований за межами порожнистого корпусу з утворенням ділянки для контакту з оточуючим середовищем, а ділянку порожнистого корпусу для контакту з оточуючим середовищем оснащено ребрами для збільшення її поверхні, згідно з корисною моделлю як пружину стиску застосовано кільцевий постійний магніт, розташований на чутливому елементі та направлений однойменним полюсом на полюс основного магніту. Суть корисної моделі пояснюється кресленням, де зображено пристрій для контролю температури оточуючого середовища, що містить порожнистий корпус 1, чутливий елемент 2, виконаний з феромагнітного матеріалу з точкою Кюрі, що відповідає критичній температурі оточуючого середовища, постійний магніт 3, розташований у порожнині 4 корпусу 1 з можливістю вільного переміщення та впливу на контакти магнітокерованого вимикача 5, кільцевий постійний магніт 6, розташований на чутливому елементі 2 та направлений однойменним полюсом на полюс основного магніту 3, а чутливий елемент 2 частково розташований за межами порожнистого корпусу 1 з утворенням ділянки 7 для контакту з оточуючим середовищем, при цьому ділянку 7 оснащено ребрами 8 для збільшення її поверхні. Пристрій для контролю температури оточуючого середовища працює таким чином. У вихідному стані, коли температура оточуючого середовища нижче за критичну, чутливий елемент 2, що має феромагнітні властивості з полярністю (N)-(S), у протидію кільцевому постійному магніту6 (полярність S-N), притягує постійний магніт 3 (полярність N-S). У такому положенні постійний магніт 3 не впливає своїм магнітним полем на нормально розімкнуті контакти магнітокерованого вимикача 5. За умови досягнення температури оточуючого середовища критичного значення чутливий елемент 2 нагрівається й за рахунок переходу точки Кюрі втрачає феромагнітні властивості; у результаті кільцевий постійний магніт 6 відштовхує постійний магніт 3, який своїм магнітним полем вмикає магнітокерований вимикач 5. Наявність у чутливого елемента 2 ділянки 7 для контакту з оточуючим середовищем забезпечує швидку зміну температури чутливого елемента 2 відповідно до зміни температури оточуючого середовища. При цьому спорядження зазначеної ділянки 7 ребрами 8 для збільшення її поверхні знижує інерційність чутливого елемента 2 до зміни температури оточуючого середовища. Після зменшення температури оточуючого середовища нижче від критичного значення чутливий елемент 2 знову набуває феромагнітних властивостей, внаслідок чого до нього притягується постійний магніт 3, який одночасно переборює силу відштовхування кільцевого постійного магніту 6, а магнітокерований вимикач 5 вимикається. 1 UA 115929 U Пропонована корисна модель суттєво підвищить ефективність та надійність роботи пристрою для контролю температури оточуючого середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для контролю температури оточуючого середовища, що містить порожнистий корпус, чутливий елемент, виконаний з феромагнітного матеріалу з точкою Кюрі, що відповідає критичній температурі оточуючого середовища, постійний магніт, розташований у порожнині корпусу з можливістю вільного переміщення та впливу на контакти магнітокерованого вимикача, причому між чутливим елементом і постійним магнітом розташовано пружину стиску, чутливий елемент частково розташований за межами порожнистого корпусу з утворенням ділянки для контакту з оточуючим середовищем, а ділянку порожнистого корпусу для контакту з оточуючим середовищем оснащено ребрами для збільшення її поверхні, який відрізняється тим, що як пружину стиску застосовано кільцевий постійний магніт, розташований на чутливому елементі та направлений однойменним полюсом на полюс основного магніту. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
