Спосіб контролю вимірювання температури сегментів підп’ятника гідроагрегату

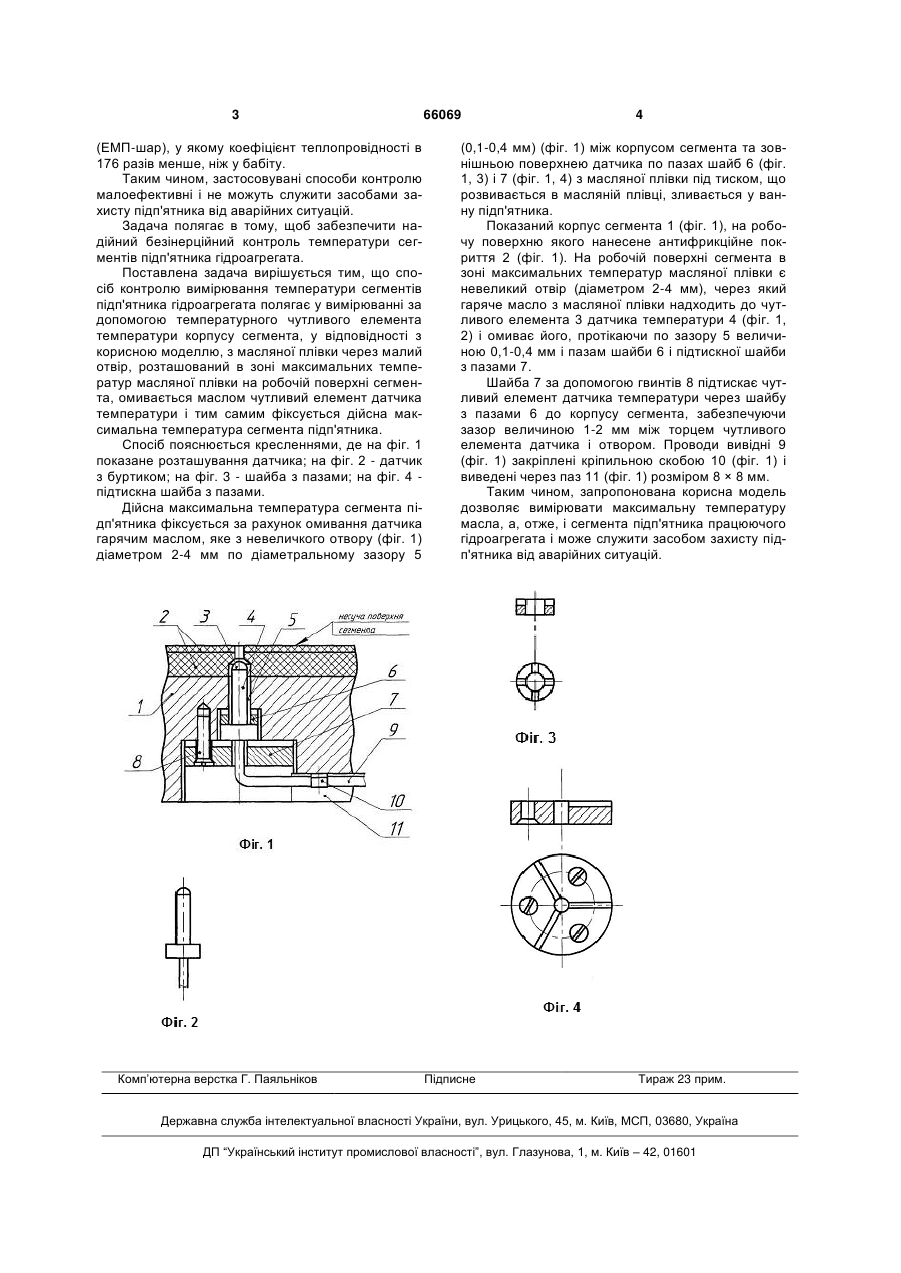

Спосіб контролю вимірювання температури сегментів підп'ятника, що полягає у вимірюванні за допомогою температурного чутливого елемента температури корпусу сегмента, який відрізняється тим, що з масляної плівки через малий отвір, розташований в зоні максимальних температур масляної плівки на робочій поверхні сегмента, омивається маслом чутливий елемент датчика температури і тим самим фіксується дійсна максимальна температура сегмента підп'ятника. (19) (21) u201105942 (22) 12.05.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) КУБАНОВ ВОЛОДИМИР ГЕНАДІЙОВИЧ, ДЬЯКОВ ВІКТОР ІВАНОВИЧ, САЛТОВСЬКА ДЖИНА АНАТОЛІЇВНА, ПУЩИНСЬКИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО ЗАВОД "ЕЛЕКТРОВАЖМАШ" 3 (ЕМП-шар), у якому коефіцієнт теплопровідності в 176 разів менше, ніж у бабіту. Таким чином, застосовувані способи контролю малоефективні і не можуть служити засобами захисту підп'ятника від аварійних ситуацій. Задача полягає в тому, щоб забезпечити надійний безінерційний контроль температури сегментів підп'ятника гідроагрегата. Поставлена задача вирішується тим, що спосіб контролю вимірювання температури сегментів підп'ятника гідроагрегата полягає у вимірюванні за допомогою температурного чутливого елемента температури корпусу сегмента, у відповідності з корисною моделлю, з масляної плівки через малий отвір, розташований в зоні максимальних температур масляної плівки на робочій поверхні сегмента, омивається маслом чутливий елемент датчика температури і тим самим фіксується дійсна максимальна температура сегмента підп'ятника. Спосіб пояснюється кресленнями, де на фіг. 1 показане розташування датчика; на фіг. 2 - датчик з буртиком; на фіг. 3 - шайба з пазами; на фіг. 4 підтискна шайба з пазами. Дійсна максимальна температура сегмента підп'ятника фіксується за рахунок омивання датчика гарячим маслом, яке з невеличкого отвору (фіг. 1) діаметром 2-4 мм по діаметральному зазору 5 Комп’ютерна верстка Г. Паяльніков 66069 4 (0,1-0,4 мм) (фіг. 1) між корпусом сегмента та зовнішньою поверхнею датчика по пазах шайб 6 (фіг. 1, 3) і 7 (фіг. 1, 4) з масляної плівки під тиском, що розвивається в масляній плівці, зливається у ванну підп'ятника. Показаний корпус сегмента 1 (фіг. 1), на робочу поверхню якого нанесене антифрикційне покриття 2 (фіг. 1). На робочій поверхні сегмента в зоні максимальних температур масляної плівки є невеликий отвір (діаметром 2-4 мм), через який гаряче масло з масляної плівки надходить до чутливого елемента 3 датчика температури 4 (фiг. 1, 2) і омиває його, протікаючи по зазору 5 величиною 0,1-0,4 мм і пазам шайби 6 і підтискної шайби з пазами 7. Шайба 7 за допомогою гвинтів 8 підтискає чутливий елемент датчика температури через шайбу з пазами 6 до корпусу сегмента, забезпечуючи зазор величиною 1-2 мм між торцем чутливого елемента датчика і отвором. Проводи вивідні 9 (фіг. 1) закріплені кріпильною скобою 10 (фіг. 1) і виведені через паз 11 (фіг. 1) розміром 8 × 8 мм. Таким чином, запропонована корисна модель дозволяє вимірювати максимальну температуру масла, а, отже, і сегмента підп'ятника працюючого гідроагрегата і може служити засобом захисту підп'ятника від аварійних ситуацій. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
