Керамічний панельний інфрачервоний обігрівач

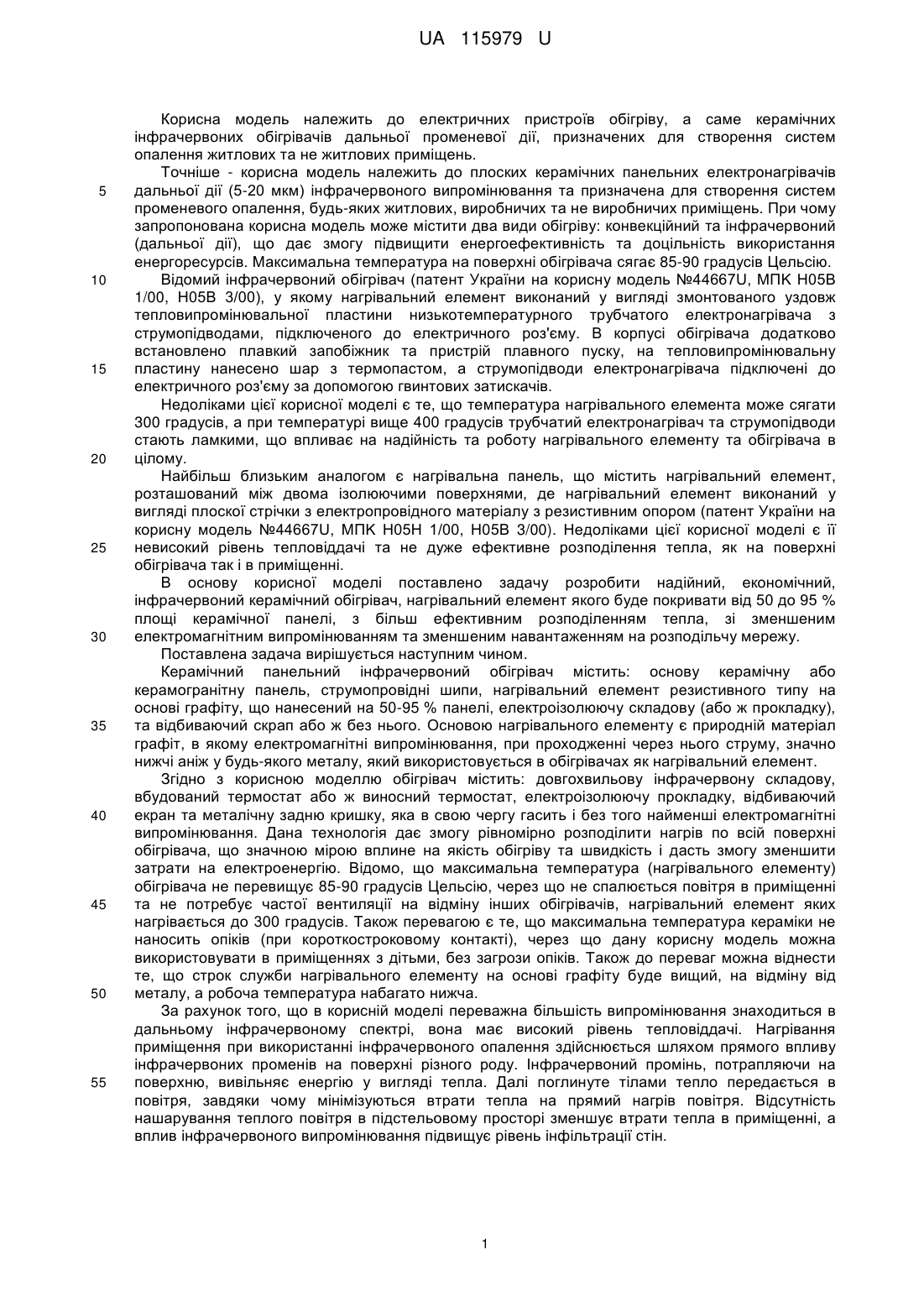

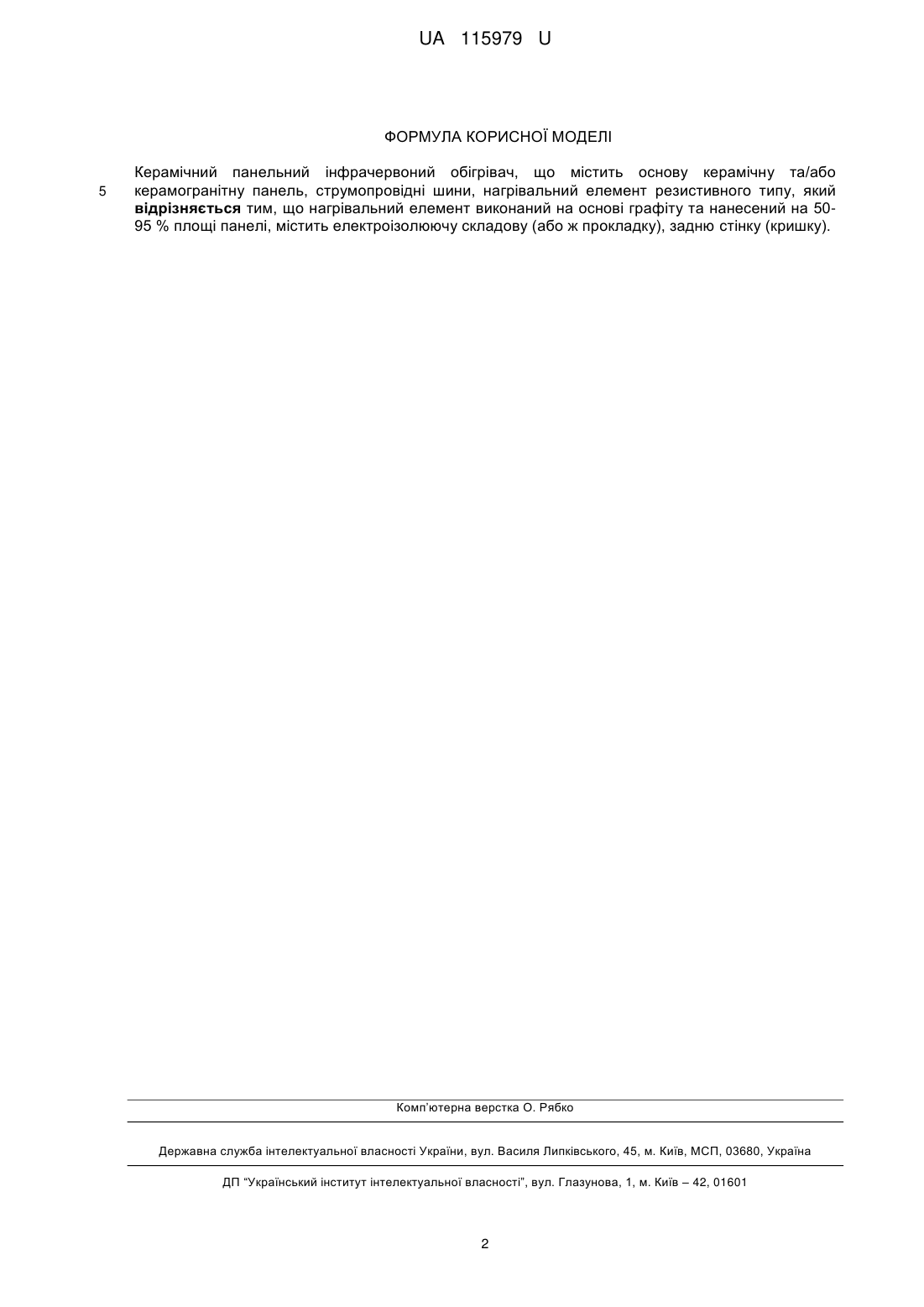

Реферат: UA 115979 U UA 115979 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електричних пристроїв обігріву, а саме керамічних інфрачервоних обігрівачів дальньої променевої дії, призначених для створення систем опалення житлових та не житлових приміщень. Точніше - корисна модель належить до плоских керамічних панельних електронагрівачів дальньої дії (5-20 мкм) інфрачервоного випромінювання та призначена для створення систем променевого опалення, будь-яких житлових, виробничих та не виробничих приміщень. При чому запропонована корисна модель може містити два види обігріву: конвекційний та інфрачервоний (дальньої дії), що дає змогу підвищити енергоефективність та доцільність використання енергоресурсів. Максимальна температура на поверхні обігрівача сягає 85-90 градусів Цельсію. Відомий інфрачервоний обігрівач (патент України на корисну модель №44667U, MПK Н05В 1/00, Н05В 3/00), у якому нагрівальний елемент виконаний у вигляді змонтованого уздовж тепловипромінювальної пластини низькотемпературного трубчатого електронагрівача з струмопідводами, підключеного до електричного роз'єму. В корпусі обігрівача додатково встановлено плавкий запобіжник та пристрій плавного пуску, на тепловипромінювальну пластину нанесено шар з термопастом, а струмопідводи електронагрівача підключені до електричного роз'єму за допомогою гвинтових затискачів. Недоліками цієї корисної моделі є те, що температура нагрівального елемента може сягати 300 градусів, а при температурі вище 400 градусів трубчатий електронагрівач та струмопідводи стають ламкими, що впливає на надійність та роботу нагрівального елементу та обігрівача в цілому. Найбільш близьким аналогом є нагрівальна панель, що містить нагрівальний елемент, розташований між двома ізолюючими поверхнями, де нагрівальний елемент виконаний у вигляді плоскої стрічки з електропровідного матеріалу з резистивним опором (патент України на корисну модель №44667U, МПK Н05Н 1/00, Н05В 3/00). Недоліками цієї корисної моделі є її невисокий рівень тепловіддачі та не дуже ефективне розподілення тепла, як на поверхні обігрівача так і в приміщенні. В основу корисної моделі поставлено задачу розробити надійний, економічний, інфрачервоний керамічний обігрівач, нагрівальний елемент якого буде покривати від 50 до 95 % площі керамічної панелі, з більш ефективним розподіленням тепла, зі зменшеним електромагнітним випромінюванням та зменшеним навантаженням на розподільчу мережу. Поставлена задача вирішується наступним чином. Керамічний панельний інфрачервоний обігрівач містить: основу керамічну або керамогранітну панель, струмопровідні шипи, нагрівальний елемент резистивного типу на основі графіту, що нанесений на 50-95 % панелі, електроізолюючу складову (або ж прокладку), та відбиваючий скрап або ж без нього. Основою нагрівального елементу є природній матеріал графіт, в якому електромагнітні випромінювання, при проходженні через нього струму, значно нижчі аніж у будь-якого металу, який використовується в обігрівачах як нагрівальний елемент. Згідно з корисною моделлю обігрівач містить: довгохвильову інфрачервону складову, вбудований термостат або ж виносний термостат, електроізолюючу прокладку, відбиваючий екран та металічну задню кришку, яка в свою чергу гасить і без того найменші електромагнітні випромінювання. Дана технологія дає змогу рівномірно розподілити нагрів по всій поверхні обігрівача, що значною мірою вплине на якість обігріву та швидкість і дасть змогу зменшити затрати на електроенергію. Відомо, що максимальна температура (нагрівального елементу) обігрівача не перевищує 85-90 градусів Цельсію, через що не спалюється повітря в приміщенні та не потребує частої вентиляції на відміну інших обігрівачів, нагрівальний елемент яких нагрівається до 300 градусів. Також перевагою є те, що максимальна температура кераміки не наносить опіків (при короткостроковому контакті), через що дану корисну модель можна використовувати в приміщеннях з дітьми, без загрози опіків. Також до переваг можна віднести те, що строк служби нагрівального елементу на основі графіту буде вищий, на відміну від металу, а робоча температура набагато нижча. За рахунок того, що в корисній моделі переважна більшість випромінювання знаходиться в дальньому інфрачервоному спектрі, вона має високий рівень тепловіддачі. Нагрівання приміщення при використанні інфрачервоного опалення здійснюється шляхом прямого впливу інфрачервоних променів на поверхні різного роду. Інфрачервоний промінь, потрапляючи на поверхню, вивільняє енергію у вигляді тепла. Далі поглинуте тілами тепло передається в повітря, завдяки чому мінімізуються втрати тепла на прямий нагрів повітря. Відсутність нашарування теплого повітря в підстельовому просторі зменшує втрати тепла в приміщенні, а вплив інфрачервоного випромінювання підвищує рівень інфільтрації стін. 1 UA 115979 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Керамічний панельний інфрачервоний обігрівач, що містить основу керамічну та/або керамогранітну панель, струмопровідні шини, нагрівальний елемент резистивного типу, який відрізняється тим, що нагрівальний елемент виконаний на основі графіту та нанесений на 5095 % площі панелі, містить електроізолюючу складову (або ж прокладку), задню стінку (кришку). Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
