Пристрій для разгазування тупикової гірничої виробки в аварійних умовах

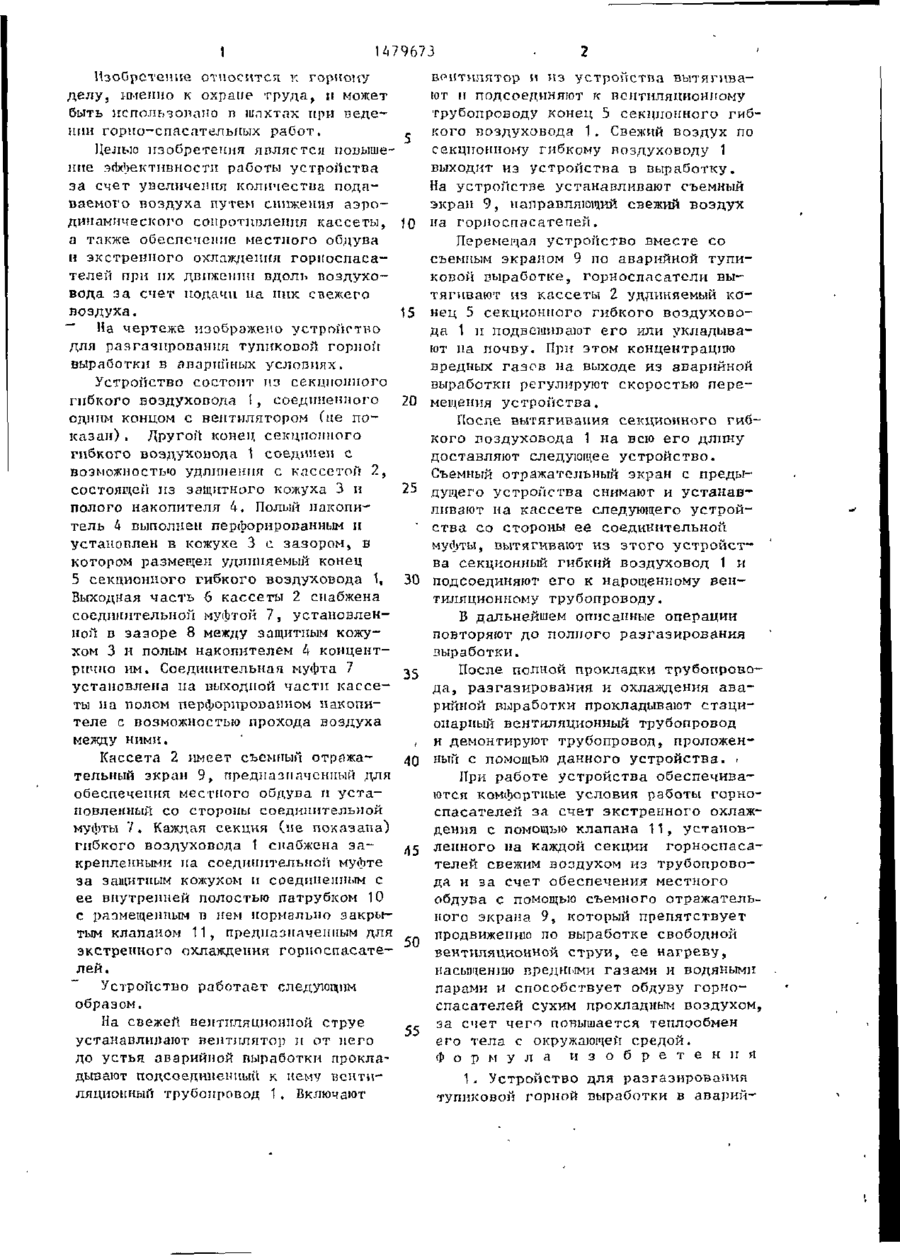

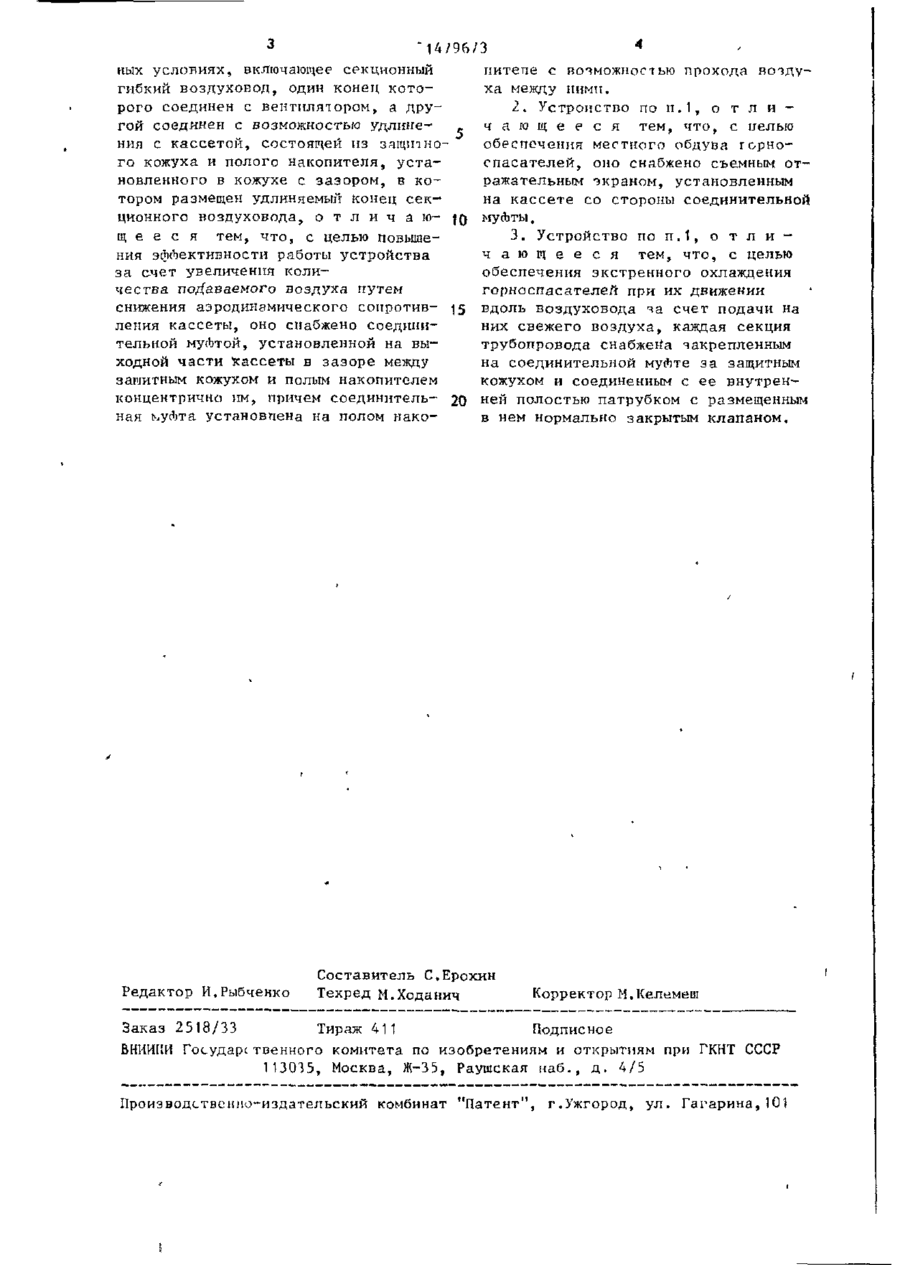

Изобретение относится к горному делу и м.б. использовано в шахтах при ведении горно-спасательных работ. Цель - повышение эффективности работы устройства за счет увеличения количества подаваемого воздуха путем снижения аэродинамического сопротивления кассеты, а также обеспечение мес.тного обдува горноспасателей и экстренного их охлаждения при движении вдоль воздуховода зя счет подачи на них свежего воздуха. Один конец секционного гибкого воздуховода 1 соединен с вентилятором, а другой его конец 5 соединен с возможностью удлинения с кассетой 2. Последняя состоит из защитного кожуха (К) 3 и полого накопителя (Н) 4, установленного в К 3 с зазором, в котором размещен удлиняемый конец воздуховода 1 . В зазоре 8 мелсду К 3 и накопителем 4 концентрично ям на выходнойчасти 6 кассеты 2 установлена соединительная муфта 7 с возможностью прохода воздуха между ней н Н 4. На кассете 2 со стороны муфты 7 установлен съемный отражательный экран 9. На муфте / за К 3 закреплен соединенный с ее внутренней полостью патрубок 10 с нормально закрытым клапаном 11. Перемещая устройство по аварийной тупиковой выработке, горноспасатели вытягивают из кассеты 2 конец 5 воздуховода 1, Затем доставляют следующее устройство. Экран 9 снимают с предыдущего устройства и устанавливают на кассете 2 следующего устройства со стороны муфты 7. Вытягивают из этого устройства воздуховод 1 и подсоединяют его к нарощенному вентиляционному трубопроводу. 2 з.л. ф-лы, 1 ил. со О5 оо 1 479673 Изобретение относится к горкому делу, именно к охране труда, н может быть использовано в шпхтпх при ведении горио-спасательиых работ, Целью изобретения яплястел повышение эффективности работы устройства за счет увеличения количества подаваемого воздуха путем снижения аэродинамического сопротивления кассеты, 10 а также обеспечение местного обдува и экстренного охлаждения горноспасателей при их движении вдоль воздуховода за счет подачи на них свежего воздуха. 15 " На чертеже изображено устройство для разгазирования тупиковой горной выработки в аварийных условиях. Устройство состоит из секционного гибкого воздуховода !, соединенного 20 одним концом с вентилятором (не показан) . Другой коней, секционного гибкого воздуховода 1 соединен с возможностью удлинения с кассетой ?., состоящей из защитного кожуха 3 и 25 полого накопителя 4, Полый накопитель 4 выполнен перфорированным и установлен в кожухе 3 с зазором, в котором размещен удлиняемый конец 5 секционного гибкого воздуховода 1, 30 Выходная часть 6 кассеты 2 снабжена соединительной муфтой 7, установленной в зазоре 8 между защитным кожухом 3 и полым накопителем 4 концентрично им. Соединительная муфта 7 установлена па выходной части кассе- 35 ты на полом перфорированном накопителе с возможностью прохода воздуха между ними. Кассета 2 имеет съемный отражательный экран 9, предназначенный для обеспечения местного обдува и установленный со стороны соединительной муфты 7. Каждая секция (не показана) гибкого воздуховода 1 снабжена закрепленными на соединительной муфте за защитным кожухом и соединенным с ее внутренней полостью патрубком 10 с размещенным в нем нормально закрытым клапаном 11, предназначенным для экстренного охлаждения горноспасателей. Устройство работает следующим образом. На свежей вентиляционной струе устанавливают вентилятор и от пего до устья аварийной выработки прокладывают подсоединенный к нему вентиляционный трубопровод 1. Включают 40 /5 1 50 55 вентилятор и из устройства вытягивают и подсоединяют к вентиляционному трубопроводу конец 5 секционного гибкого воздуховода 1. Свежий воздух по секционному гибкому воздуховоду 1 выходит из устройства в выработку. На устройстве устанавливают съемный экран 9, направляющий свежий воздух на горноспасателей. Перемещая устройство вместе со съемным экраном 9 по аварийной тупиковой выработке, горноспасатели вытягивают из кассеты 2 удлиняемый конец 5 секционного гибкого воздуховода 1 и подвешивают его или укладывают па почву. При этом концентрацию вредных газов на выходе из аварийной выработки регулируют скоростью перемещения устройства. После вытягивания секционного гибкого воздуховода 1 на всю его длину доставляют следующее устройство. Съемный отражательный экран с предыдущего устройства снимают и устанавливают на кассете следующего устройства со стороны ее соединительной муфты, вытягивают из этого устройства секционный гибкий воздуховод 1 и подсоединяют его к нарощенному вентиляционному трубопроводу. Б дальнейшем описанные операции повторяют до полного раэгазирования выработки. После полной прокладки трубопровода, разгазирования и охлаждения аварийной выработки прокладывают стационарный вентиляционный трубопровод и демонтируют трубопровод, проложенный с помощью данного устройства. > При работе устройства обеспечиваются комфортные условия работы горноспасателей за счет экстренного охлаждения с помощью клапана 11, установленного на каждой секции горноспасателей свежим воздухом из трубопровода и за счет обеспечения местного обдува с помощью съемного отражательного экрана 9, который препятствует продвижению по выработке свободной вентиляционной струи, ее нагреву, насыщению вредными газами и водяными парами и способствует обдуву горноспасателей сухим прохладным воздухом, за счет чего повышается теплообмен его тела с окружающей средой. Ф о р м у л а и з о б р е т е н и я 1. Устройство для разгазировапия тупиковой горной выработки в аварий 14/96/3 ных условиях, включающее секционный питепе с возможностью прохода воздугибкий воздуховод, один конец котоха между ними. рого соединен с вентилятором, а дру2. Устройство по П.1, о т л и гой соединен с возможностью удлинеч а ю щ е е с я тем, что, с иелыо ния с кассетой, состоящей из защитно обеспечения местного обдува горного кожуха и полого накопителя, устаспасателей, оно снабжено съемным отновленного в кожухе с зазором, в коражательным экраном, установленным тором размещен удлиняемый конец секна кассете со стороны соединительной ционного воздуховода, о т л и ч а ю муЛты, щ е е с я тем, что, с целью повыше3. Устройство по п.1, о т л и ния эффективности работы устройства ч а ю щ е е с я тем, что, с целью за счет увеличения колиобеспечения экстренного охлаждения чества подаваемого воздуха путем горноспасателей при их движении снижения аэродинамического сопротив15 вдоль воздуховода за счет подачи на ления кассеты, оно снабжено соедининих свежего воздуха, каждая секция тельной мугЪтой, установленной на вытрубопровода снабжен'а закрепленным ходной части кассеты в зазоре между на соединительной муЛте за защитным зашитиым кожухом и полым накопителем кожухом и соединенным с ее внутренконцентрично им, причем соединительней полостью патрубком с размещенным ная куЛта установпена на полом нако- 20 в нем нормально закрытым клапаном. Редактор И.Рыбченко Составитель СЕрохин Техред М.Ходанич Корректор М.Келемеш Заказ 2518/33 Тираж 411 Подписное ВНИИІЇИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-3 5, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
