Пристрій для провітрювання глухих гірничих виробок

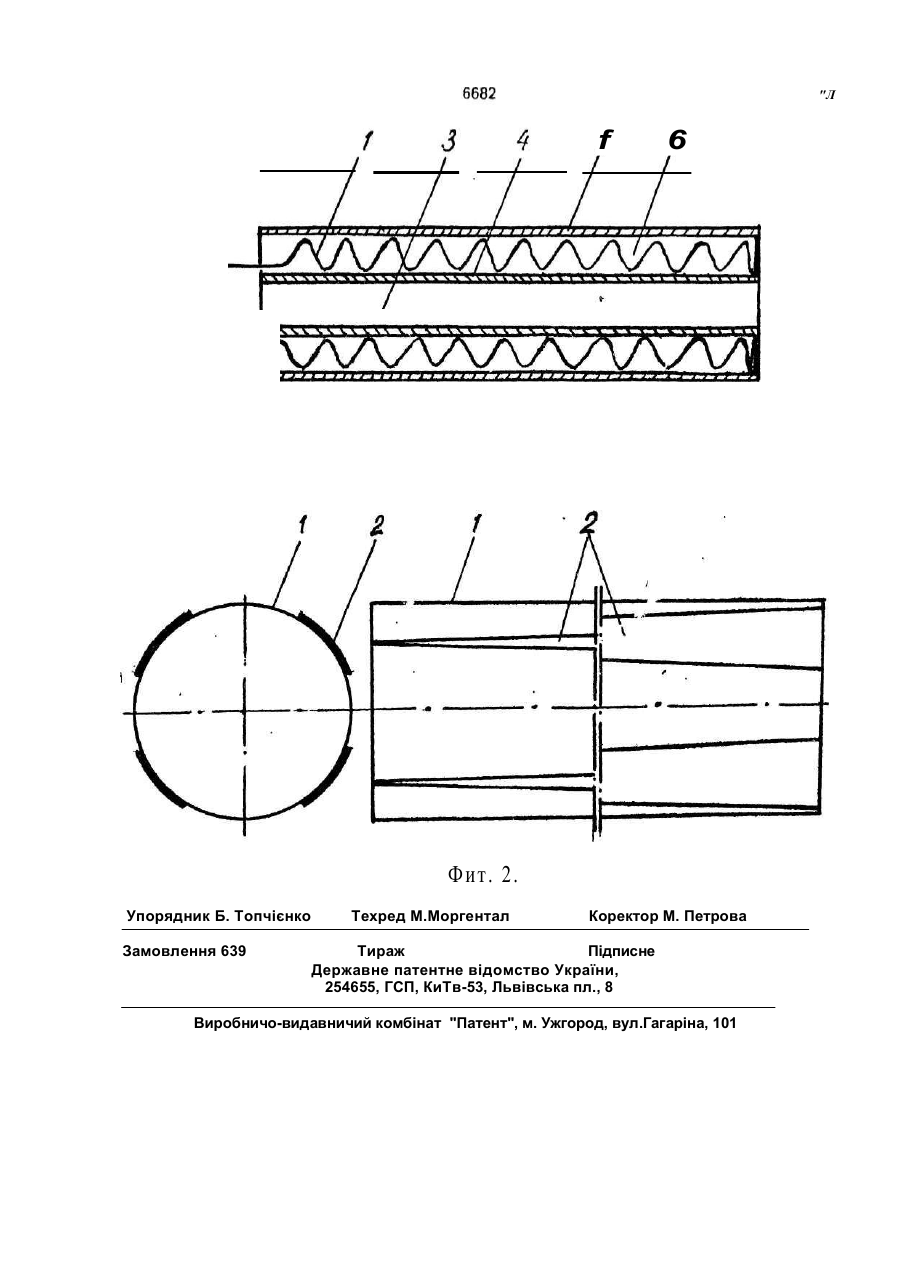

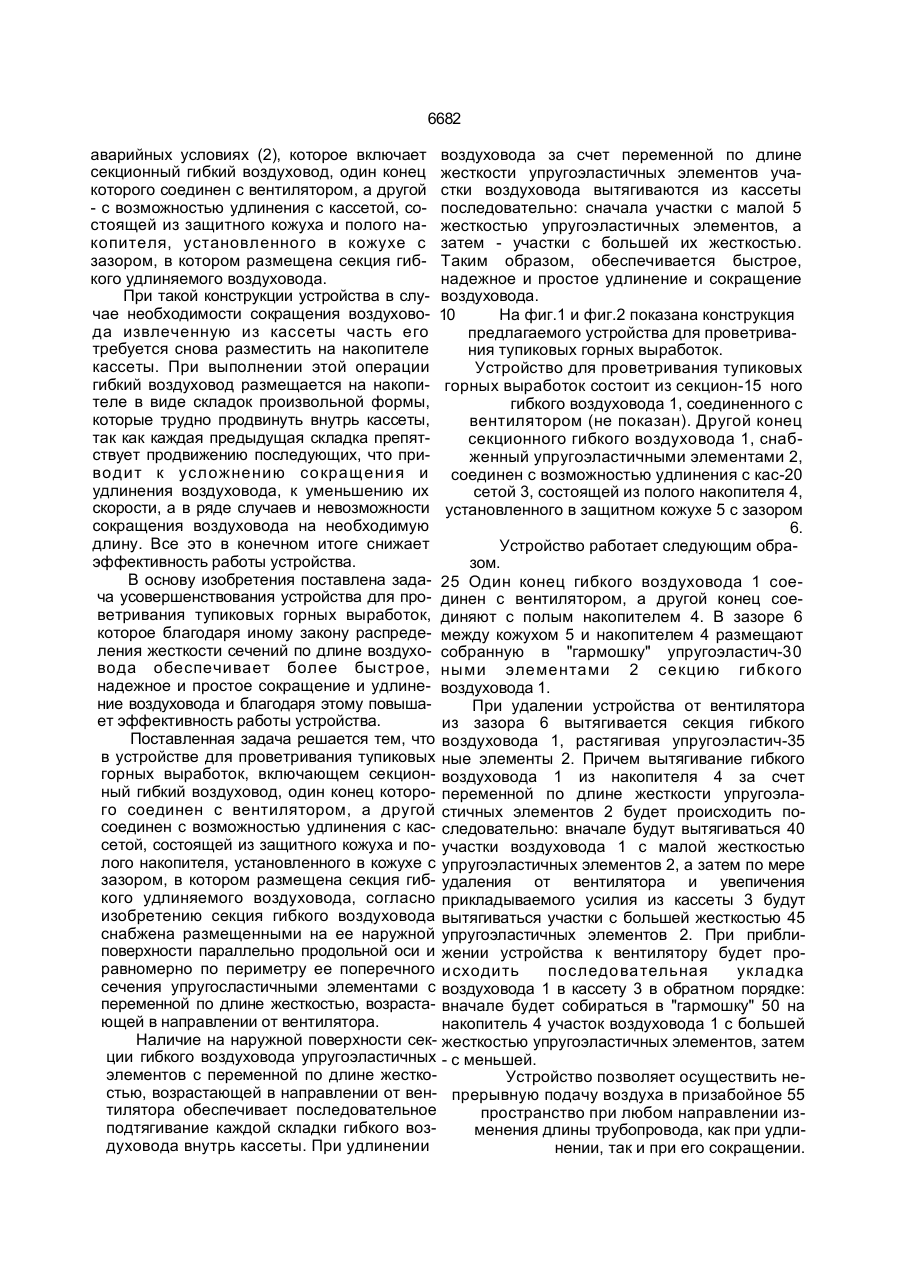

Устройство для проветривания тупиковых горных выработок, включающее секционный гибкий воздуховод, один конец которого соединен с вентилятором, а другой - с возможностью удлинения с кассетой, состоящей из защитного кожуха и полого накопителя, установленного в кожухе с зазором, в котором размещена секция удлиняемого гибкого воздуховода, отличающееся тем, что секция гибкого воздуховода снабжена размещенными на ее наружной поверхности параллельно продольной оси и равномерно по периметру ее поперечного сечения упругоэластичными элементами с переменной по длине жесткостью, возрастающей в направлении от вентилятора. В этом воздуховоде пружинный каркас имеет постоянную жесткость по длине и скреплен с гибкой оболочкой с определенным шагом между витками, поэтому при удлинении воздуховода последний растягивается одновременно по всей длине. При этом гибкая оболочка провисает между витками пружинного каркаса до тех пор, пока воздуховод не будет растянут на полную длину. Для удлинения воздуховода на определенную величину с обеспечением полного проходного сечения на удлиняемом конце необходимо каждый раз фиксировать оставшуюся часть воздуховода, что усложняет процесс удлинения его и увеличивает затраты времени на осуществление этой операции. Наиболее близким по технической сущности и достигаемому результату к объекту изобретения является устройство для проветривания тупиковой горной выработки в С > о с* ю о 6682 аварийных условиях (2), которое включает воздуховода за счет переменной по длине секционный гибкий воздуховод, один конец жесткости упругоэластичных элементов учакоторого соединен с вентилятором, а другой стки воздуховода вытягиваются из кассеты - с возможностью удлинения с кассетой, со- последовательно: сначала участки с малой 5 стоящей из защитного кожуха и полого на- жесткостью упругоэластичных элементов, а копителя, установленного в кожухе с затем - участки с большей их жесткостью. зазором, в котором размещена секция гиб- Таким образом, обеспечивается быстрое, кого удлиняемого воздуховода. надежное и простое удлинение и сокращение При такой конструкции устройства в слу- воздуховода. чае необходимости сокращения воздухово- 10 На фиг.1 и фиг.2 показана конструкция да извлеченную из кассеты часть его предлагаемого устройства для проветриватребуется снова разместить на накопителе ния тупиковых горных выработок. кассеты. При выполнении этой операции Устройство для проветривания тупиковых гибкий воздуховод размещается на накопи- горных выработок состоит из секцион-15 ного теле в виде складок произвольной формы, гибкого воздуховода 1, соединенного с которые трудно продвинуть внутрь кассеты, вентилятором (не показан). Другой конец так как каждая предыдущая складка препятсекционного гибкого воздуховода 1, снабствует продвижению последующих, что приженный упругоэластичными элементами 2, водит к усложнению сокращения и соединен с возможностью удлинения с кас-20 удлинения воздуховода, к уменьшению их сетой 3, состоящей из полого накопителя 4, скорости, а в ряде случаев и невозможности установленного в защитном кожухе 5 с зазором сокращения воздуховода на необходимую 6. длину. Все это в конечном итоге снижает Устройство работает следующим обраэффективность работы устройства. зом. В основу изобретения поставлена зада- 25 Один конец гибкого воздуховода 1 соеча усовершенствования устройства для про- динен с вентилятором, а другой конец соеветривания тупиковых горных выработок, диняют с полым накопителем 4. В зазоре 6 которое благодаря иному закону распреде- между кожухом 5 и накопителем 4 размещают ления жесткости сечений по длине воздухо- собранную в "гармошку" упругоэластич-30 вода обеспечивает более быстрое, ными элементами 2 секцию гибкого надежное и простое сокращение и удлине- воздуховода 1. ние воздуховода и благодаря этому повышаПри удалении устройства от вентилятора ет эффективность работы устройства. из зазора 6 вытягивается секция гибкого Поставленная задача решается тем, что воздуховода 1, растягивая упругоэластич-35 в устройстве для проветривания тупиковых ные элементы 2. Причем вытягивание гибкого горных выработок, включающем секцион- воздуховода 1 из накопителя 4 за счет ный гибкий воздуховод, один конец которо- переменной по длине жесткости упругоэлаго соединен с вентилятором, а другой стичных элементов 2 будет происходить посоединен с возможностью удлинения с кас- следовательно: вначале будут вытягиваться 40 сетой, состоящей из защитного кожуха и по- участки воздуховода 1 с малой жесткостью лого накопителя, установленного в кожухе с упругоэластичных элементов 2, а затем по мере зазором, в котором размещена секция гиб- удаления от вентилятора и увепичения кого удлиняемого воздуховода, согласно прикладываемого усилия из кассеты 3 будут изобретению секция гибкого воздуховода вытягиваться участки с большей жесткостью 45 снабжена размещенными на ее наружной упругоэластичных элементов 2. При приблиповерхности параллельно продольной оси и жении устройства к вентилятору будет проравномерно по периметру ее поперечного исходить последовательная укладка сечения упругосластичными элементами с воздуховода 1 в кассету 3 в обратном порядке: переменной по длине жесткостью, возраста- вначале будет собираться в "гармошку" 50 на ющей в направлении от вентилятора. накопитель 4 участок воздуховода 1 с большей Наличие на наружной поверхности сек- жесткостью упругоэластичных элементов, затем ции гибкого воздуховода упругоэластичных - с меньшей. элементов с переменной по длине жесткоУстройство позволяет осуществить нестью, возрастающей в направлении от вен- прерывную подачу воздуха в призабойное 55 тилятора обеспечивает последовательное пространство при любом направлении изподтягивание каждой складки гибкого возменения длины трубопровода, как при удлидуховода внутрь кассеты. При удлинении нении, так и при его сокращении. "Л f 6 Фит. 2. Упорядник Б. Топчієнко Замовлення 639 Техред М.Моргентал Коректор М. Петрова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
