Формула / Реферат

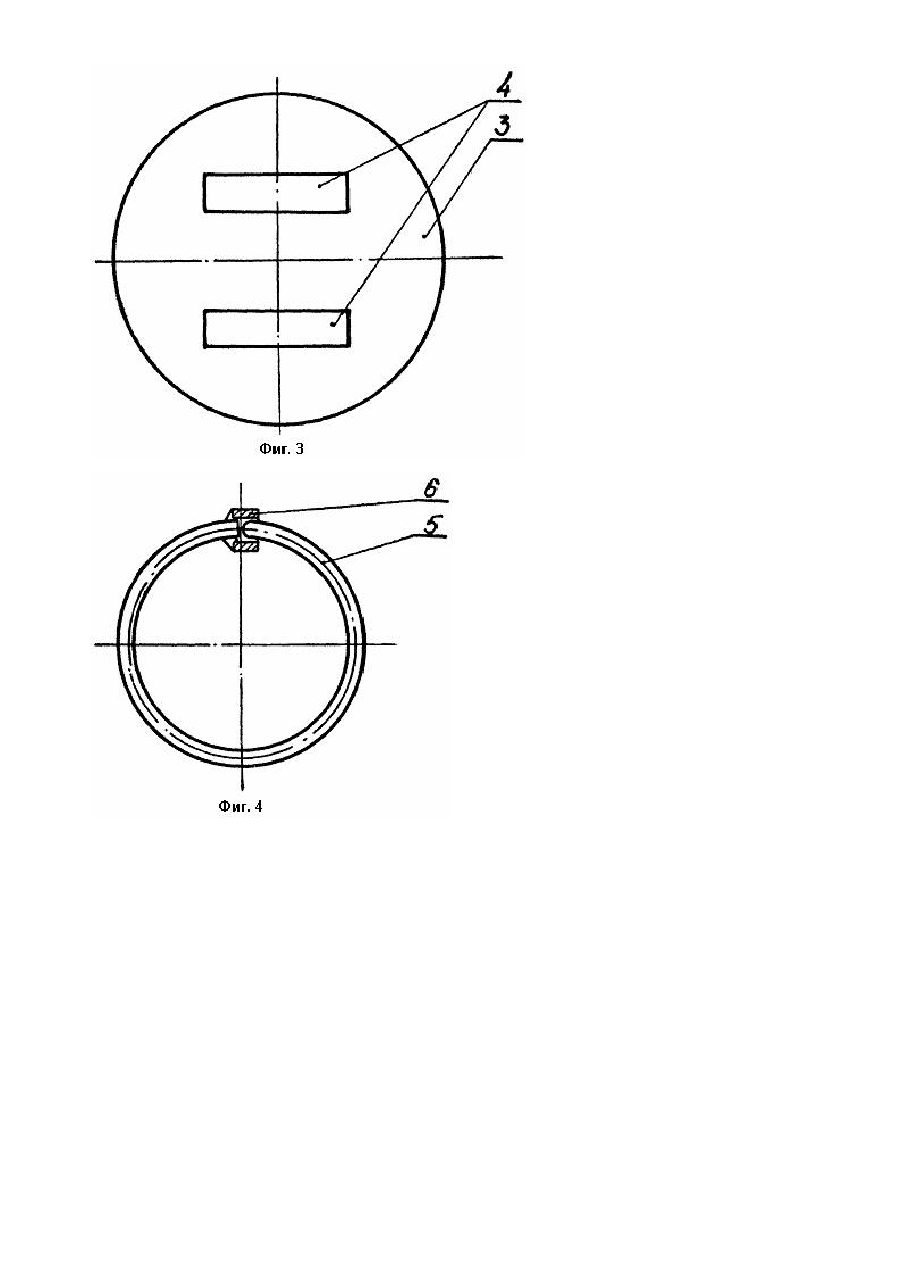

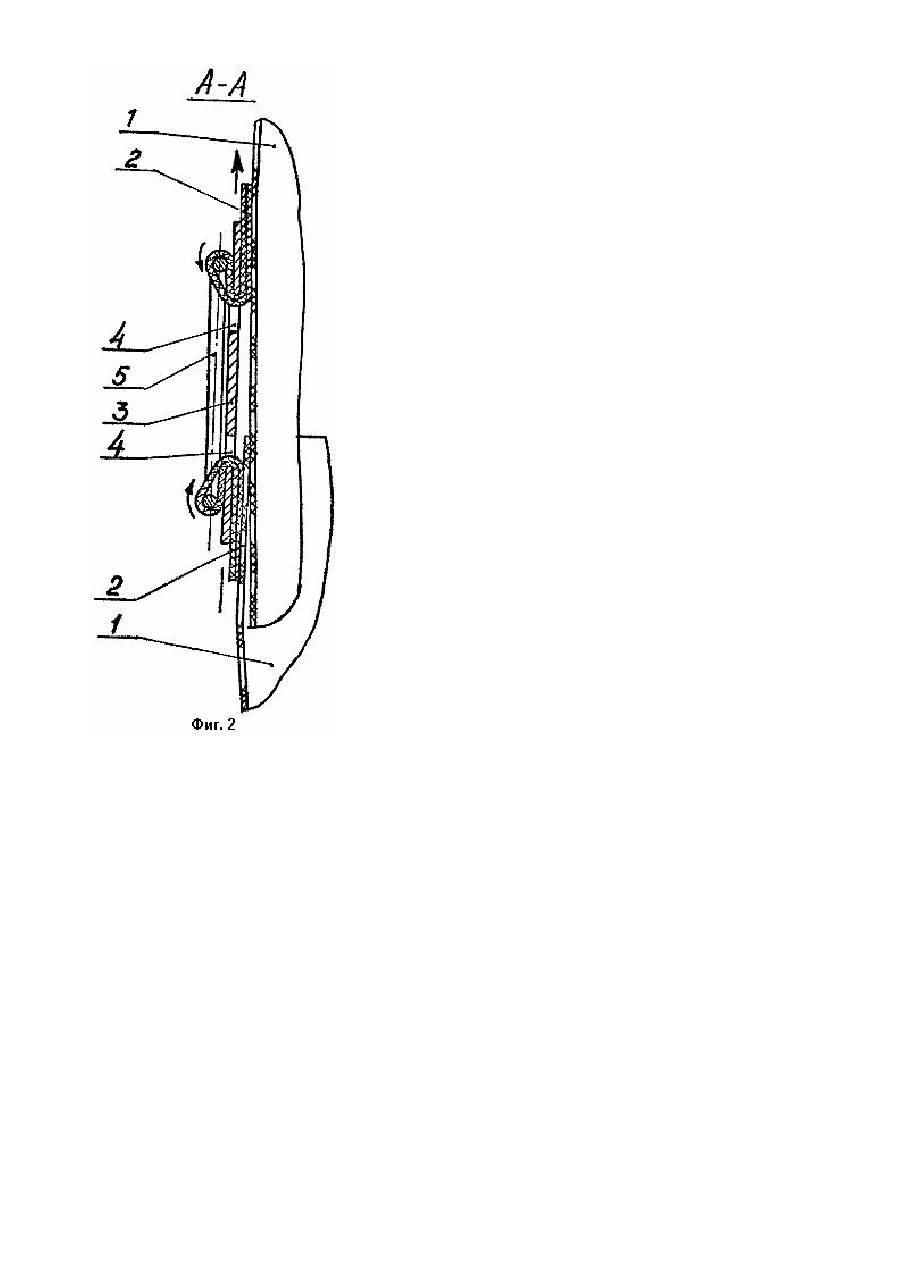

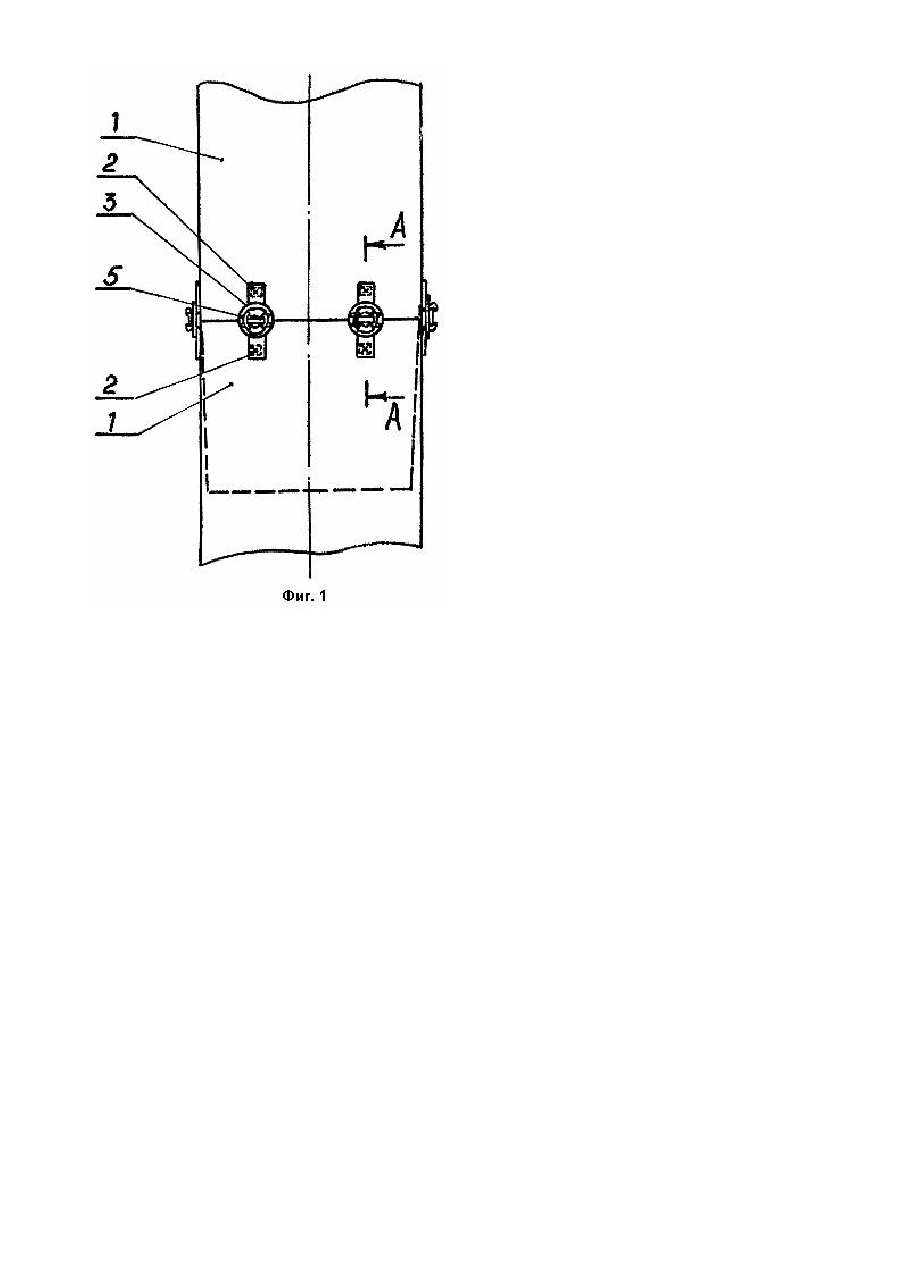

Устройство для эвакуации человека с высоты в аварийных условиях, содержащее эластичные секционные рукава с петлями соединения секций на их стыках и элементы крепления петель друг к другу, отличающееся тем, что каждый из элементов крепления петель друг к другу выполнен в виде жесткой пластины, в которой параллельно друг другу выполнены прямоугольные отверстия, и упругого разрезного кольца, которое снабжено замковой втулкой, жестко закрепленной на одном из его концов, причем петли соединения секций на их стыках соответственно размещены в прямоугольных отверстиях жесткой пластины и соединены между собой посредством упругого разрезного кольца.

Текст

Заявляемое техническое решение относится к противопожарной технике и может быть использовано для эвакуации людей с высоты в аварийных условиях. Известно устройство для эвакуации человека с высоты в аварийных усло виях, содержащее эластичные секционные рукава с петлями соединения секций на их стыках и элементы крепления петель друг к другу [1]. В качестве элементов крепления петель друг к другу в указанном устройстве используется карабин альпинистский титановый (артикул МО-049-01-379 ОСТ 62-114-81). При использовании указанного устройства для эвакуации человека под действием веса человека карабин пытается раскрыться. Это заставляет повышать металлоемкость элементов крепления петель друг к другу и снижает надежность их работы. В основу изобретения поставлена задача усовершенствования устройства для эвакуации человека с высоты в аварийных условиях, п утем изменения конструкции элементов крепления, что обеспечивает перераспределение сил сжатия и растяжения, и таким образом, позволяет повысить надежность работы устройства, а также снизить его металлоемкость. Поставленная задача решается тем, что в устройстве для эвакуации человека с высоты в аварийных условиях, включающем эластичные секционные рукава с петлями соединения секций на их стыках и элементы крепления петель друг к другу, согласно изобретению, каждый из элементов крепления петель друг к другу выполнен в виде жесткой пластины, в которой параллельно друг другу выполнены прямоугольные отверстия, и упругого разрезного кольца, которое снабжено замковой втулкой, жестко закрепленной на одном из его концов, причем петли соединения секций на их стыках соответственно размещены в прямоугольных отверстиях жесткой пластины и соединены между собой посредством упругого разрезного кольца. Изобретение поясняется чертежом, где на фиг. 1 изображено место стыка секций рукава, на фиг. 2 - разрез А-А на фиг. 1, на фи г. 3 - пластина, на фиг. 4 - упругое разрезное кольцо. Устройство представляет собой эластичный рукав, состоящий из секций 1, снабженных в месте их стыка равномерно расположенными по окружности петлями 2, выполненными из гибкого материала, например, тесьмы. Петли 2, расположенные на смежных секциях 1 по обе стороны стыка, попарно соединены элементами крепления их друг к другу, каждый из которых состоит из двух частей: жесткой пластины 3 с прямоугольными, расположенными параллельно друг другу, отверстиями 4, и упругого разрезного кольца 5, снабженного замковой втулкой 6, жестко закрепленной на одной из его концов. Кольцо 5 представляет собой виток пружины 4, навитый с шагом, превышающим толщину материала, из которого оно изготовлено. Для подготовки к работе рукава его секции 1 заправляют друг в друга тек, чтобы нижняя часть верхней секции 1 входила внутрь верхней части нижней секции 1 на некоторую длину, а петли 2 верхней и нижней секций 1 оказались друг против друга на минимальном расстоянии. Пропускают петлю 2 верхней секции 1 через одно из отверстий 4 пластины 3 и отгибают петлю 2 в сторону верхней секции 1. Затем так же пропускают петлю 2 нижней секции 1 в другое отверстие 4 этой же пластины 3 и отгибают петлю 2 в сторону нижней секции 1. Разгибая кольцо 5, выводят его свободный конец из втулки 6. Освобожденный свободный конец кольца 5 отходит в сторону, и кольцо 5 приобретает форму витка пружины; при этом между свободным концом кольца 5 и наружной поверхностью втулки б образуется зазор. В таком виде кольцо 5 продевается (как бы ввинчивается) сквозь отогнутые концы петель 2. Затем кольцо 5 снова слегка разгибают и вводят его свободный конец в отверстие втулки 6. Таким способом соединяются между собой все пары петель 2 каждого стыка. После соединения всех стыков секций 1 устройство подвешивается верхним концом к площадке (не показана), имеющей отверстие для пропуска людей. При спуске человека секции 1 растягиваются в поперечном направлении, сжимают его. Сила трения, возникающая между внутренней поверхностью секций 1 и одеждой спускающегося человека, оказывает тормозящее действие и, таким образом, уменьшает скорость спуска до безопасной. Когда человек спускается ниже стыка секций 1, сила натяжения нижней секции 1 передается на соединенные петли 2. Так как петли выполнены из гибкого материала, они могут передавать только тянущее усилие. Это усилие от петель 2 передается на кольца 5, при этом направление его, вследствие конструкции элементов крепления, таково, что оно преобразуется в силу, сжимающую кольцо 5. Сила, сжимающая кольцо 5, стремится закрыть его, т.к. задавливает свободный конец кольца 5 внутрь втулки 6. Таким образом, конструкция элементов крепления петель 2 друг к другу обеспечивает преобразование усилия, растягивающего петли 2, в усилие, сжимающее кольцо 5. Это повышает надежность элементов крепления петель 2 друг к другу, т.к. замок, образованный пластиной 3 и кольцом 5, под действием рабочего усилия стремится не раскрыться, а закрыться. Одновременно появляется возможность снизить металлоемкость элементов крепления петель 2 друг к другу, т.к. отпадает необходимость увеличивать их прочность и жесткость за счет увеличения поперечных сечений деталей.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for evacuation of people from a height under the emergency conditions

Автори англійською

Melnykov Henadii Hryhorovych, Bondariev Viktor Artemovych, Lenkevych Yurii Yevhenovych, Rymchuk Danylo Vasyliovych

Назва патенту російською

Устройство для эвакуации людей с высоты в аварийных условиях

Автори російською

Мельников Геннадий Григорьевич, Бондарев Виктор Артемович, Ленкевич Юрий Евгеньевич, Рымчук Данила Васильевич

МПК / Мітки

МПК: A62B 1/00

Мітки: висоті, пристрій, умовах, людини, евакуації, аварійних
