Пристрій для контролю працездатності порошкового вогнегасника

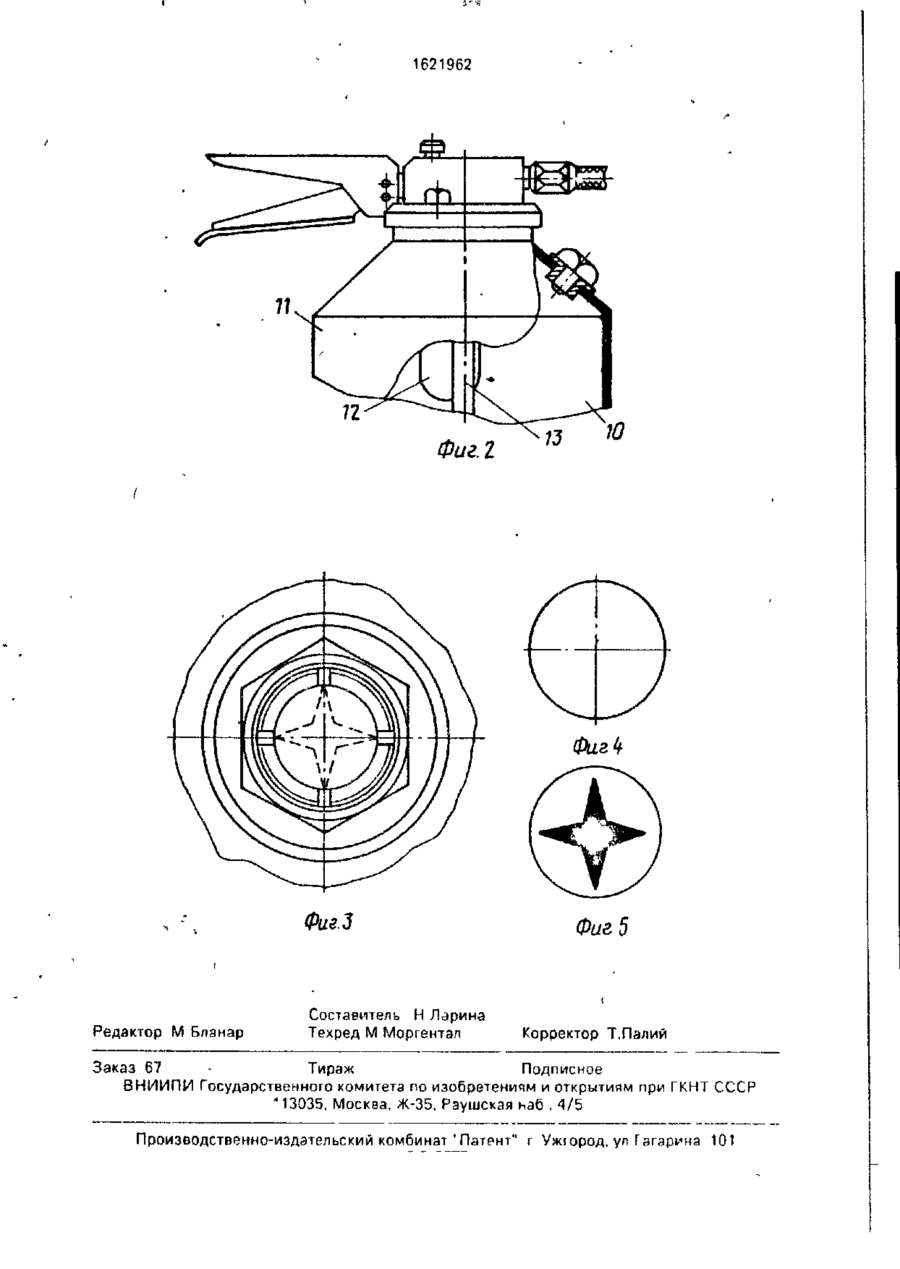

Изобретение относится к противопожарной технике, в частности к устройствам, обеспечивающим контроль готовности порошковых огнетушителей к испопьзованию, и позволяет расширить технологические возможности за счет применения в огнетушителях со сжатым газом, находящимся в бэплонзх. При исправном состоянии огнетушителя, находящегося в состоянии ожидания применения (в полости сосуда отсутствует избыточное давление), рисунок сигнала устройства свидетельствует о том, что "Огнетушитель пригоден к использованию" (диск диафрагмой 5 не разрушен) В случаях утечки газа из баллона и поступления его в сосуд огнетушителя под действием давления газа диафрагма 5 с диском 6 перемещается в вертикальном направлении и облегчает нижнюю сферическую поверхность линзы 7. Надрезы диска расходятся, образуя соответствующий рисунок сигнала "Огнетушитель неисправен", ^ак как оз иьгушитель не обладаеі абсолютной герметичностью, после полного истечения газа из полости сосуда диафраіма 5 занимает исходное положение, а диск 6 остается в прежнем положении, т.е прижатым к нижней сферической поверхности линзы 7. 2 з.п, ф-лы, 5 ил. 1621962 Изобретение относится к противопожарной технике, в частности к устройствам, обеспечивающим контроль готовности порошковых огнетушителей к использованию. Целью изобретения является расшире- 5 ние .ехнологических возможностей за счет применения в огнетушителях со сжатым газом, находящимся в баллонах. На фиг 1 изображено предлагаемое устройство, продольный разрез; на фиг.2 - 10 установка устройства на огнетушителе; на фиг 3 - устройство, вид сверху; на фиг.4 рисунок сигнала "Огнетушитель пригоден к использованию"; на фиг.5 - рисунок сигнала "Огнетушитель неисправен" 15 Устройство для контроля работоспособности порошкового огнетушителя содержит корпус 1 с камеро 2 и полостью 3, в которой расположен фильтр 4 В камере 2 размещены диафрагма 5, диск 6 с надрезом рисунка 20 сигнала и двояковтнутзя линза 7. Устройство вместе с резьбовой втулкой 8 установлено в загрузочном отверстии корпуса огнетушителя. В средней части корпус имеет канал 9. через который диафрагма 5 со- 25 общается с полостью огнетушителя. Устройство работает следующим образом. При исправном состоянии огнетушителя, находящегося в состоянии ожидания 30 применения (в полости 10 сосуда 11 отсутствует избыточное давление), рисунок сигнала устройства соответствует рисунку, изображенному на фиг.4 В случаях неисправности газос^порной системы сжатый газ 35 от источника 12 через газораспределительную арматуру 13 поступает в погость 10 сосуда 11 и затем через канал 9 и фильтр 4под диафрагму 5 Под действием давления гаэа диафрагма 5 с диском 6 в камере 2 40 корпуса 1 перемещается в вертикальном направлении и облегает нижнюю сферическую поверхность линзы 7 Учитывая, что площадь нижней сферической поверхности линзы больше, чем площадь диска 3, надре- АЪ зы диска 6 расходятся, образуя соответствующий рисунок сигнала. Огнетушитель в сборе не имеет абсолютной герметичности, поэтому после полного истечения газа из полости 10 сосуда 11 диафрагма 5, выполненная из эластичного материала, например резины, занимает исходное положение, а диск 6, выполненный из материала, облагающего остаточной деформацией, например алюминиевой фольги, остается в прежнем положении, т е. прижатый к нижней сферической поверхности линзы 7, образуя рисунок сигнала "Огнетушитель неисправен" (фиг,5). Предлагаемое устройство позволяет при плановых (ежемесячных) и выборочных контрольных проверках технического состояния огнетушителей, находящихся в ожидании применения, четко и быстро определить их пригодность к использованию по одной из самых распространенных и неопознаваемых причин неисправности-утечке газа из баллона. Это дает возможность повысить эффективность профилактики обслуживания огнетушителей и тем самым улучшить их эксплуатационные качества. Формула изобретения 1. Устройство для контроля работоспособности порошкового огнетушителя, содержащее последовательно установленные в полости сосуда с порошком и заключенные в корпусе эластичную диафрагму и прозрачную смотровую линзу, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей за счет применения в огнетушителях со сжатым газом, находящимся в баллонах, они имеют становленный между эластичной диафрагмой и смотровой линзой диск, выполненный ілзобладающего остаточной деформацией мьгериал?, например алюминиевой фольги, и имеющий секторные надрезы. 2 Устройство по п.1, о т л и ч а ю щ е е с я гем. что линза выполнена двояковогнутой. 3 Устройство по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что диск покрыт светоотражающим составом. 1621962 n Фиг. I ФигЬ Фиг.З Редактор М Бланар Составитель Н Ларина Техред М Моргентэл Фиг 5 Корректор Т.Палий Заказ 67 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР "13035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат 'Патент" г Ужюрод, ул Гагарина 101
