Пускова голівка переносного вогнегасника

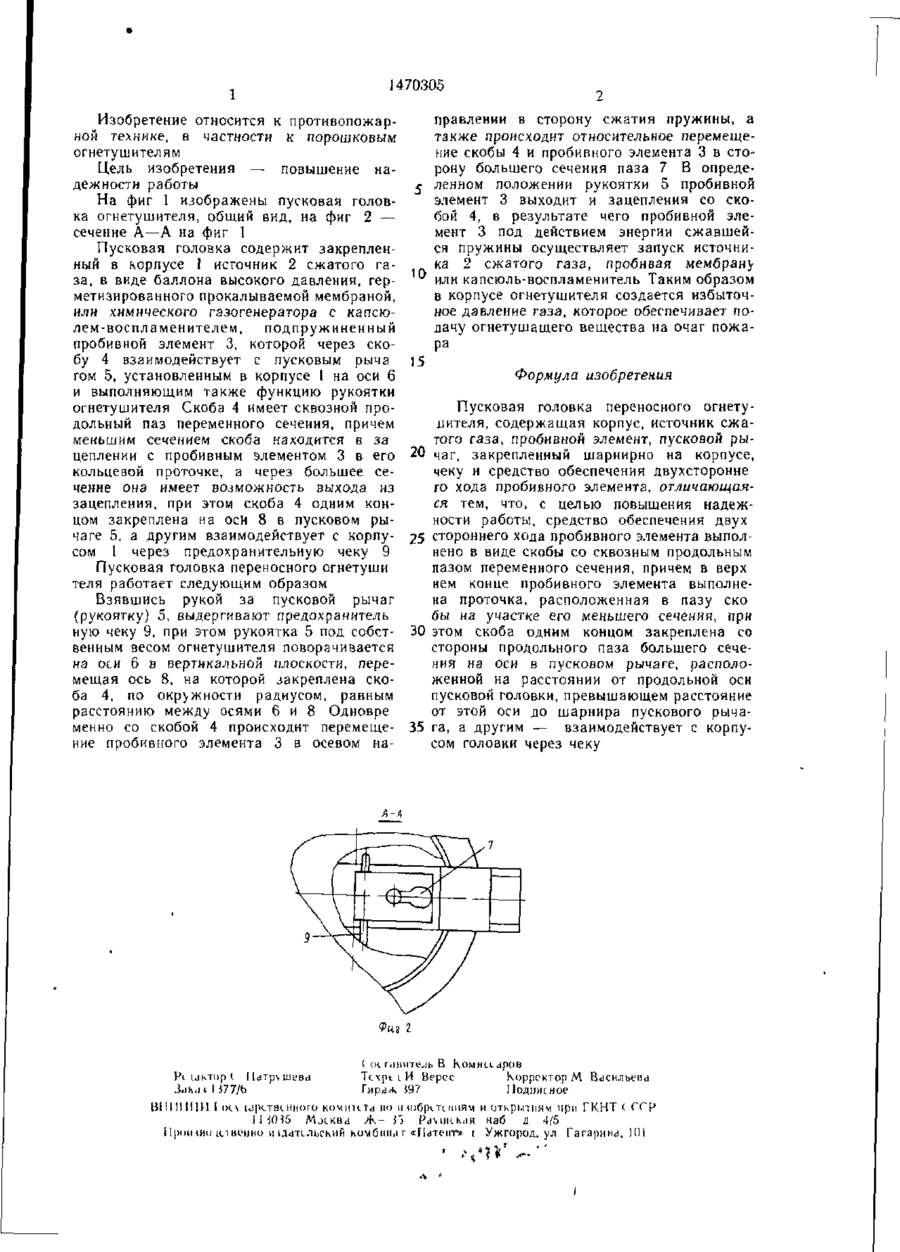

Изобретение относится к противопожарной технике, в частности к порошковым огнетушителям, и позволяет повысить надежность работы Для приведения пусковой головки огнетушителя в действие БЫ дергивают предохрёнительную чеку, при этом Фиг 1 рукоятка 5 под собственным весом огнетушителя поворачивается на оси 6 в вертикальной плоскости, перемещая ось 8, на которой закреплена скоба 4 по окружности радиусом, равным расстоянию между осями 6 и 8 Одновременно со скобой 4 происходит перемещение гробивного элемента 3 в осевом направлении в сторону сжатия пружины, а также происходит относительное перемещение скобы 4 и пробивного элемента 3 в сторону большого сечения паза В определенном положении рукоятки 5 пробивной элемент 3 выходит ич зацепления со скобой 4 и пробивает мембрану или капсюль — воспламенитель источника 2 сжатого газа При этом в корпусе огнетушителя создается избыючное давлечие газа, которое обеспечивает подачу огнетушащего вещества на очаг пожара 2 ил. 1470305 Изобретение относится к противопожарной технике, в частности к порошковым огнетушителям Цель изобретения — повышение надежности работы На фиг 1 изображены пусковая головка огнетушителя, общий вид, на фиг 2 — сечение А—А на фиг 1 Пусковая головка содержит закрепленный в корпусе 1 источник 2 сжатого газа, в виде баллона высокого давления, герметизированного прокалываемой мембраной, или химического газогенератора с капсюлем-воспламенителем, подпружиненный пробивной элемент 3, которой через скобу 4 взаимодействует с пусковым рыча гом 5, установленным в корпусе 1 на оси 6 и выполняющим также функцию рукоятки огнетушителя Скоба 4 имеет сквозной продольный паз переменного сечения, причем меньшим сечением скоба находится в за цеплении с пробивным элементом 3 в его кольцевой проточке, а через большее сечение она имеет возможность выхода из зацепления, при этом скоба 4 одним концом закреплена на оси 8 в пусковом рычаге 5, а другим взаимодействует с корпусом 1 через предохранительную чеку 9 Пусковая головка переносного огнетуши теля работает следующим образом Взявшись рукой за пусковой рычаг (рукоятку) 5, выдергивают предохранитель ную чеку 9, при этом рукоятка 5 под собственным весом огнетушителя поворачивается на оси 6 в вертикальной плоскости, перемещая ось 8, на которой закреплена скоба 4, по окружности радиусом, равным расстоянию между осями 6 и 8 Одновре менно со скобой 4 происходит перемещение пробивного элемента 3 в осевом на правлении в сторону сжатия пружины, а также происходит относительное перемещение скобы 4 и пробивного элемента 3 в сторону большего сечения паза 7 В опреде3 ленном положении рукоятки 5 пробивной элемент 3 выходит и зацепления со скобой 4, в результате чего пробивной элемент 3 под действием энергии сжавшейся пружины осуществляет запуск источника 2 сжатого газа, пробивая мембрану 0 или капсюль-воспламенитель Таким образом в корпусе огнетушителя создается избыточное давление газа, которое обеспечивает подачу огнетушащего вещества на очаг пожара 15 Формула изобретения 20 25 30 35 Пусковая головка переносного огнетушителя, содержащая корпус, источник сжатого газа, пробивной элемент, пусковой рыаг, закрепленный шарнирно на корпусе, Ч чеку и средство обеспечения двухсторонне го хода пробивного элемента, отличающаяся тем, что, с целью повышения надежности работы, средство обеспечения двух стороннего хода пробивного элемента выполнено в виде скобы со сквозным продольным пазом переменного сечения, причем в верх нем конце пробивного элемента выполнена проточка, расположенная в пазу ско бы на участке его меньшего сечения, при этом скоба одним концом закреплена со стороны продольного паза большего сечения на оси в пусковом рычаге, расположенной на расстоянии от продольной оси пусковой головки, превышающем расстояние от этой оси до шарнира пускового рычага, а другим — взаимодействует с корпусом головки через чеку А-4 ГирлА 197 Ііодиисное ВШІІІІ1И І ік\ іарствс иного комитет^ но цшб|нинмя\1 и открытиям при ГКНТ ( ССР ІМ0Ї5 MjcKBa Ж - і "і Раміккая наб д 4/5 ііршиші вівсино шлатсльсьий комбинат «Патент» [ Ужгород, ул Гагарина, 11)1
