Спосіб очищення води фільтруванням

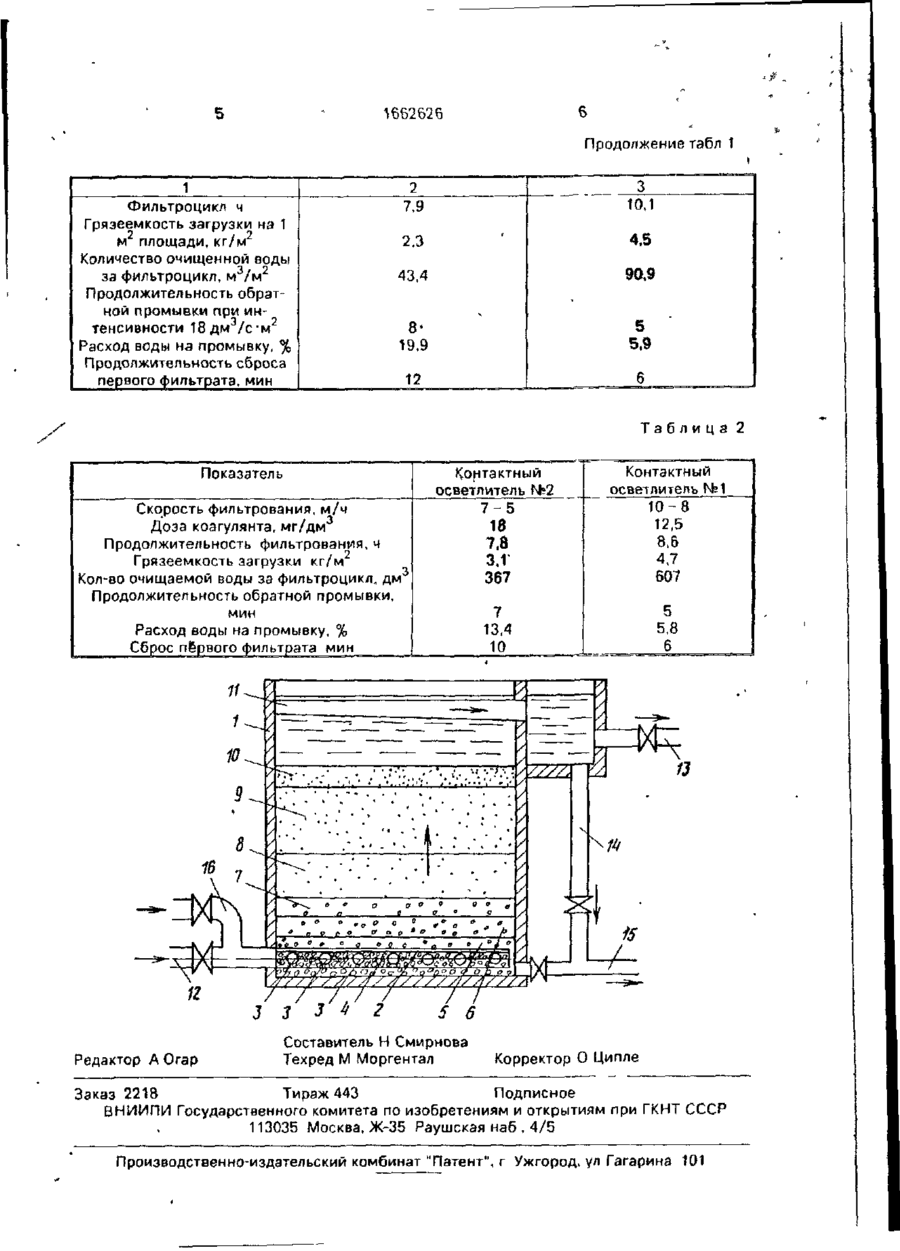

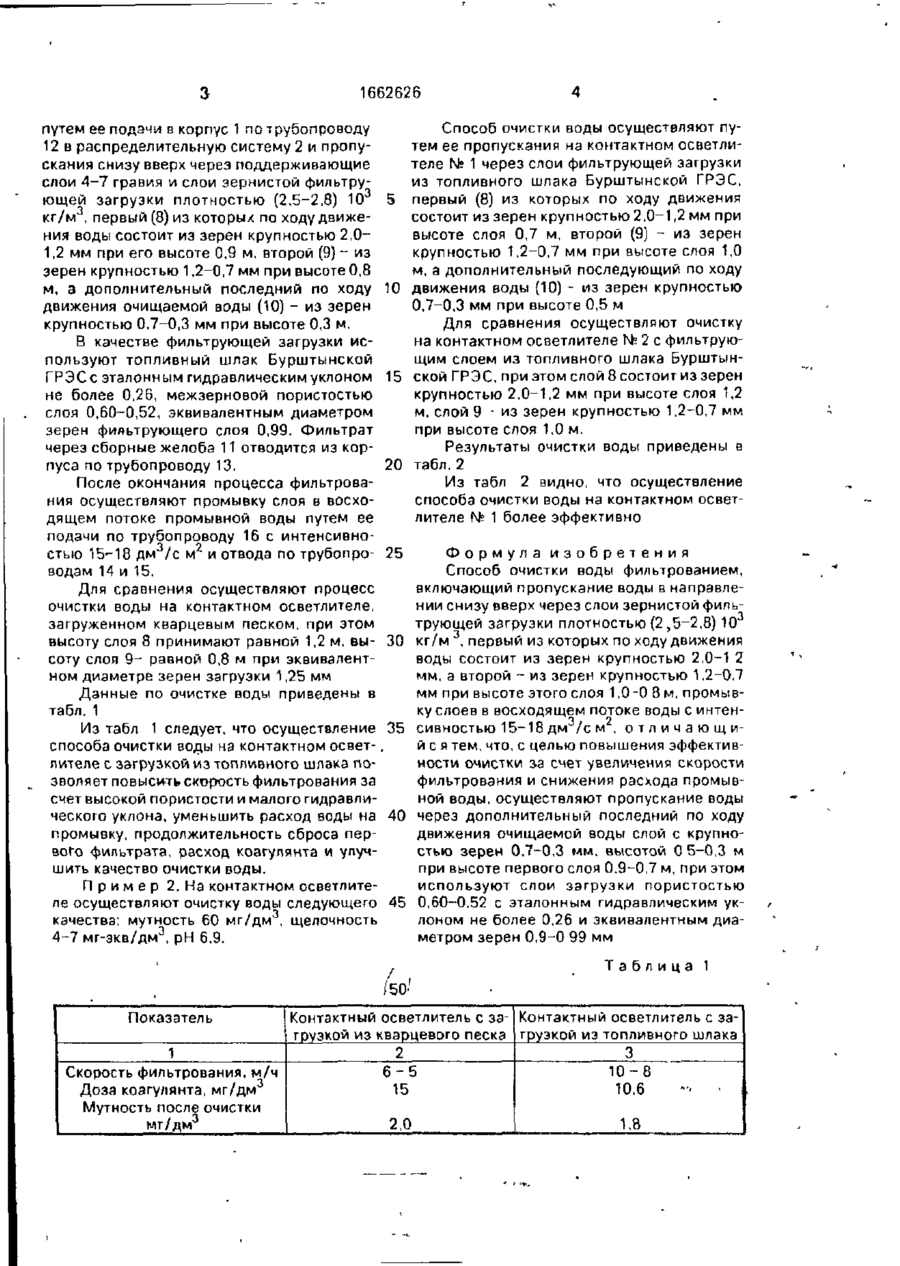

Изобретение относится к очистке природных и сточных вод фильтрованием и позволяет повысить эффективность очистки за счет увеличения скорости фильтрования и уменьшения расхода промывной воды Очищаемая вода поступает по трубопроводу 12 в корпус контактного осветлителя, проходит поддерживающие і равииные слои 4-7 и поступает в фильтрующие слои первый из которых по ходу движения (слой 8) состоит из зерен крупностью 2,0-1 2 мм при высоте 0,9 0 7 м. второй (слой 9) - из зерен крупностью 1 2-0,7 мм при высоте 1 0-0 8 м и последний (слой 10) - из зерен крупностью 0,7-0,3 мм при высоте 0,3-0,5 м, при этом используют слои загрузки пористостью 0,60-0 52 с эталонным гидравлическим уклоном не более 0 26 плотностью (0 25-0,28) 103 кг/м^и эквивалентным диаметром всего слоя 0,9 0 99 мм Способ позволяет повысить скорость фильтрования до 8—10 м/ч уменьшить расходы на промывку в 3 раза улучшить качество очищенной воды 1 ил , 2 табл Изобретение относится к технике очистки природных и сточных вод фильтрованием Цель изобретения - повышение эффективности очистки путем увеличения скорости фильтрования и снижения расхода промывной воды На чертеже изображен контактный осветлитель для осуществления способа очистки воды. Контактный осветлитель включает корпус 1, в котором расположена распределительная система в виде труб 2 с отверстиями 3. Распределительная система размещена в слое 4 гравия крупностью 4020 мм, над которым размещены воздерживающий слой 5 гравия крупностью 20-10 мм, слой 6 гравия крупностью 10-5 мм и слой 7 гравия крупностью 5-2 мм На слои гравия уложены фильтрующие слои первый по ходу движения воды слой 8 крупностью 2-1 2 мм и высотой 0,9-0,7 м второй слой 9 крупностью 1 2-0 7 мм и высотой 1,0-0,8 м и дополнительный последний по ходу дви жения очищаемой воды слои 10 (фильтрующая диафрагма) крупностью 0 7 0 3 мм при высоте этого слоя 0,3-0,5 м Контактный осветлитель снабжен сборными желобами 11 к корпусу 1 присоединены трубопроводы для подачи очищаемой воды (12), для отвода фильтрата (13),для отвода промывной воды (14), для опорожнения контактного осветлителя (15) и для подачи промывной воды (16) П р и м е р 1 На контактном осветлителе очищают воду следующего качества мутность 40мг/дм щелочность 4 3 мг-экв/дм рН 7 1 Перед очисткой осуществляют подачу в воду коагулянта Способ очистки воды осуществляют на контактном осветлителе (71) Львовская железная дорога (72) В Д Васильев (53) 66 067 322(088 8) (56) СНиП 2 04 02-84 Водоснабжение Наружные сети и сооружения М Госстрой СССР, 1985, с 36-38. РПФ-К сь 1662626 путем ее подачи в корпус 1 по трубопроводу 12 в распределительную систему 2 и пропускания снизу вверх через поддерживающие слои 4-7 гравия и слои зернистой фильтрующей загрузки плотностью (2,5-2,8) 10 5 кг/м , первый (8) из которых по ходу движения воды состоит из зерен крупностью 2,01,2 мм при его высоте 0,9 м, второй (9) - из зерен крупностью 1,2-0,7 мм при высоте 0,8 м, а дополнительный последний по ходу 10 движения очищаемой воды (10) - из зерен крупностью 0,7-0,3 мм при высоте 0,3 м. В качестве фильтрующей загрузки используют топливный шлак Бурштынской ГРЭС с эталонным гидравлическим уклоном 15 не более 0,26, межзерновой пористостью слоя 0,60-0,52, эквивалентным диаметром зерен фильтрующего слоя 0,99. Фильтрат через сборные желоба 11 отводится из корпуса по трубопроводу 13. 20 После окончания процесса фильтрования осуществляют промывку слоя в восходящем потоке промывной воды путем ее подачи по трубопроводу 16 с интенсивностью 15—18 дм /с м и отвода по трубопро- 25 водам 14 и 15. Для сравнения осуществляют процесс очистки воды на контактном осветлителе, загруженном кварцевым песком, при этом высоту слоя 8 принимают равной 1,2 м, вы- 30 соту слоя 9- равной 0,8 м при эквивалентном диаметре зерен загрузки 1,25 мм Данные по очистке воды приведены в табл. 1 Из табл 1 следует, что осуществление 35 способа очистки воды на контактном освет-. лителе с загрузкой из топливного шлака позволяет повысить скорость фильтрования за счет высокой пористости и малого гидравлического уклона, уменьшить расход воды на 40 промывку, продолжительность сброса первого фильтрата, расход коагулянта и улучшить качество очистки воды. П р и м е р 2. На контактном осветлителе осуществляют очистку воды следующего 45 качества: мутность 60 мг/дм 3 , щелочность 4-7 мг-экв/дм3, рН 6,9. Способ очистки воды осуществляют путем ее пропускания на контактном осветлителе № 1 через слои фильтрующей загрузки из топливного шлака Бурштынской ГРЭС, первый (8) из которых по ходу движения состоит из зерен крупностью 2,0-1,2 мм при высоте слоя 0,7 м, второй (9) - из зерен крупностью 1.2-0,7 мм при высоте слоя 1,0 м, а дополнительный последующий по ходу движения воды (10) - из зерен крупностью 0,7-0,3 мм при высоте 0,5 м Для сравнения осуществляют очистку на контактном осветлителе № 2 с фильтрующим слоем из топливного шлака Бурштынской ГРЭС, при этом слой 8 состоит из зерен крупностью 2,0-1,2 мм при высоте слоя 1,2 м, слой 9 - из зерен крупностью 1.2-0,7 мм при высоте слоя 1,0 м. Результаты очистки воды приведены в табл. 2 Из табл 2 видно, что осуществление способа очистки воды на контактном осветлителе № 1 более эффективно Формула изобретения Способ очистки воды фильтрованием, включающий пропускание воды в направлении снизу вверх через слои зернистой фильтрующей загрузки плотностью (2,5-2,8) 10 кг/м , первый из которых по ходу движения воды состоит из зерен крупностью 2,0-1 2 мм, а второй - из зерен крупностью 1,2-0,7 мм при высоте этого слоя 1,0-0 8 м, промывку слоев в восходящем потоке воды с интенсивностью 15-18 дм /см , о т л и ч а ю щ и йся тем, что, с целью повышения эффективности очистки за счет увеличения скорости фильтрования и снижения расхода промывной воды, осуществляют пропускание воды через дополнительный последний по ходу движения очищаемой воды слой с крупностью зерен 0,7-0,3 мм, высотой 0 5-0,3 м при высоте первого слоя 0.9-0,7 м, при этом используют слои загрузки пористостью 0,60-0,52 с эталонным гидравлическим уклоном не более 0.26 и эквивалентным диаметром зерен 0,9-0 99 мм Таблица 1 Контактный осветлитель с за- Контактный осветлитель с загрузкой из кварцевого песка грузкой из топливного шлака 1 2 3 Скорость фильтрования, м/ч 6-5 10-8 Доза коагулянта, мг/дм 3 10.6 -• * 15 Мутность после очистки мг/дм 3 2,0 1,8 Показатель 1662626 Продолжение тэбл 1 1 Фильтроцикл ч Грязеемкость загрузки на 1 м 2 площади, кг/м 2 Количество очищенной воды за фильтроцикл, м 3 /м 2 Продолжительность обратной промывки при интенсивности 18дм 3 /с-м 2 Расход воды на промывку, % Продолжительность сброса первого фильтрата, мин 3 2 7,9 10,1 2,3 4.5 43,4 90,9 8 19,9 5 5.9 12 6 Таблица 2 Показатель Скорость фильтрования, м/ч Доза коагулянта, мг/дм Продолжительность фильтрования, ч Грязеемкость загрузки кг/м Кол-во очищаемой воды за фильтроцикл, дм Продолжительность обратной промывки, Контактный осветлитель №2 7-5 18 7.8 З.Г 367 мин Расход воды на промывку, % Сброс первого фильтрата мин Редактор А Огар Составитель Н Смирнова Техред М Моргентал Контактный осветлитепь 10-8 12,5 8.6 4,7 607 7 13,4 10 5 5,8 6 Корректор О Ципле Заказ 2218 Тираж 443 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101 •Л. ". V ,'v\ \
