Машина для текстурування високоеластичних ниток

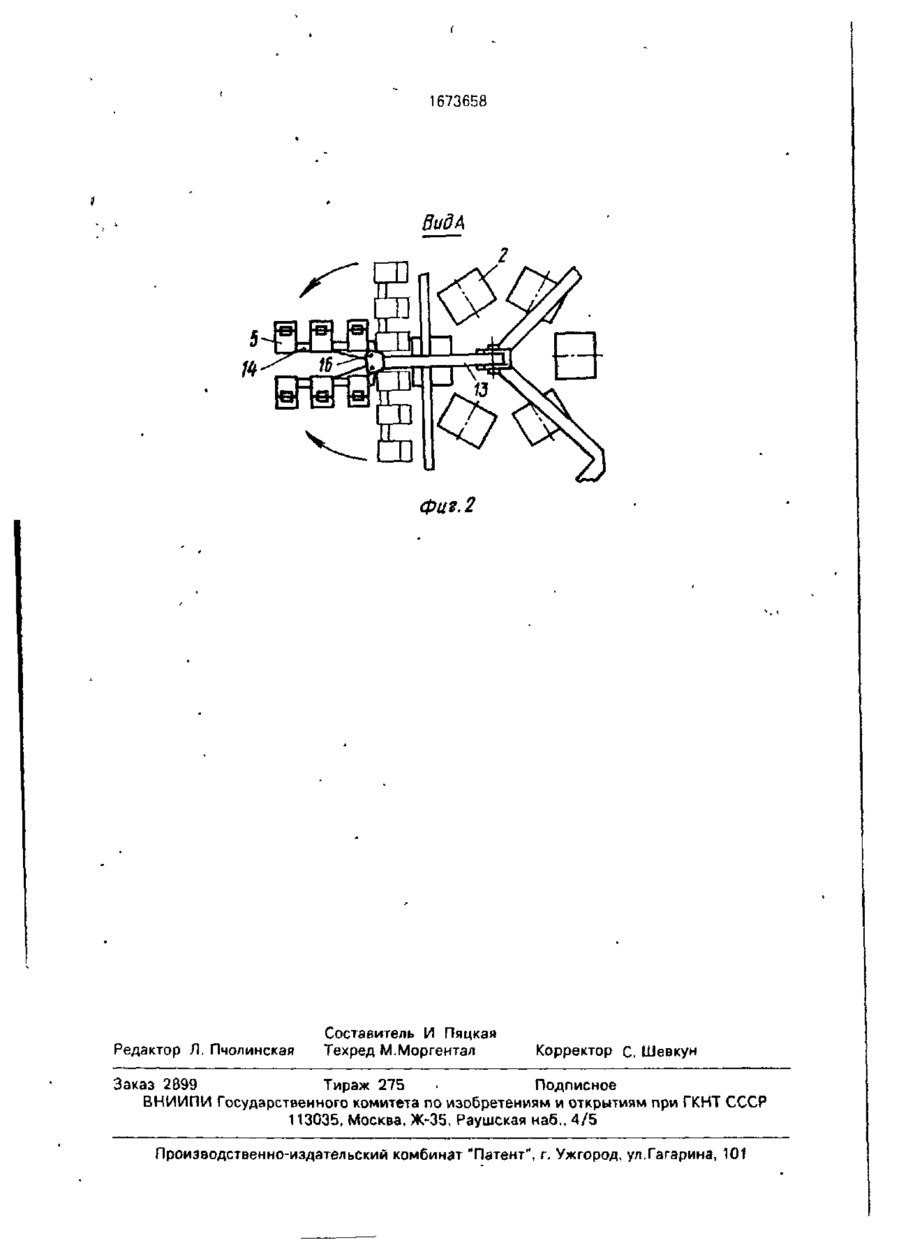

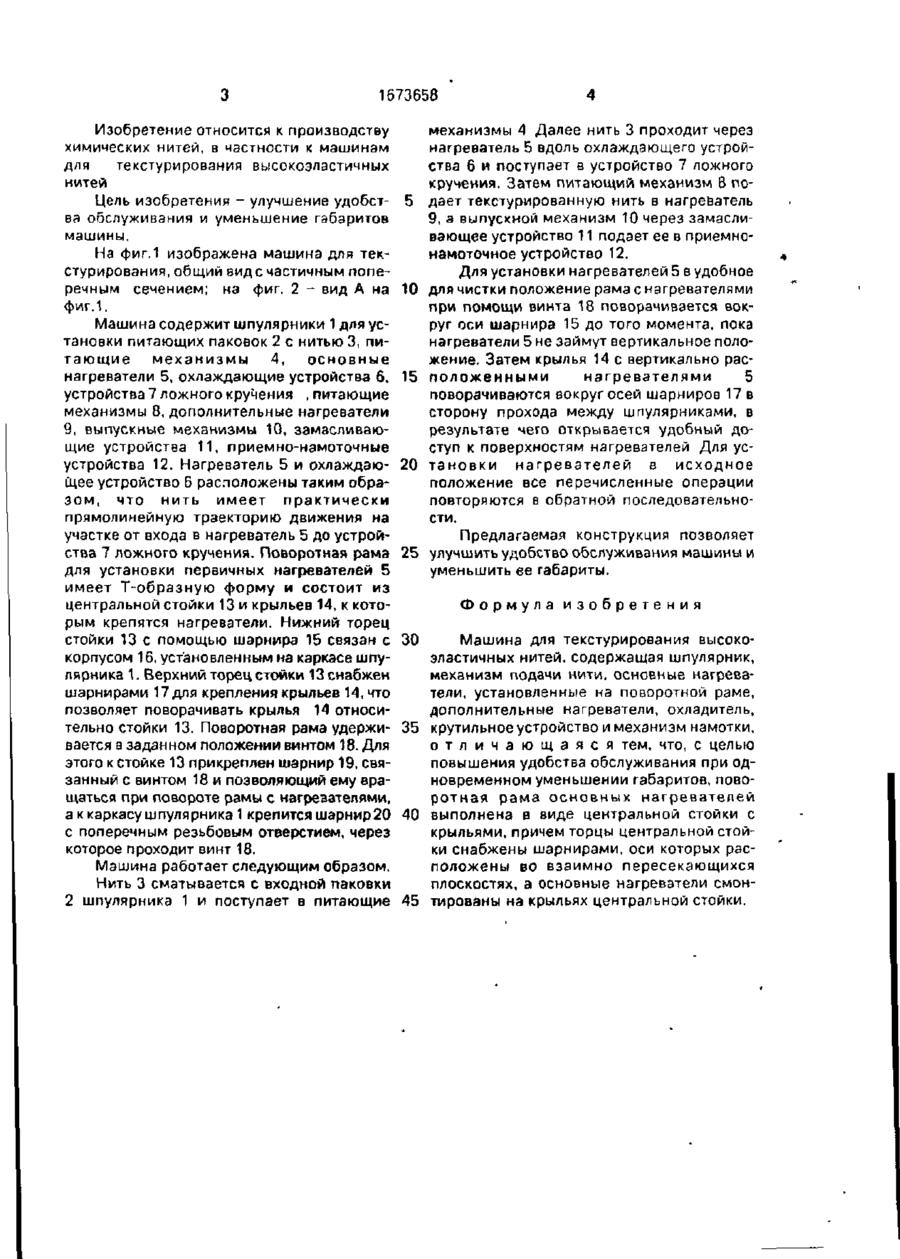

Изобретение относится к производству химических нитей Цель изобретения - улучшение удобства обслуживания и уменьшение габаритов машины Это достигается за счет того, что поворотная рама первичного нагревателя выполнена Т-образной формы в виде центральной стойки с крыльями, причем торцы центральной стойки снабжены шарнирами, оси которых взаимно перекрещиваются в пространстве 2 ил (Л С со о ел 00 Фиг і 1673658 Изобретение относится к производству химических нитей, в частности к машинам для текстурирования высокоэластичных нитей Цель изобретения - улучшение удобст- 5 ва обслуживания и уменьшение габаритов машины. На фиг.1 изображена машина для текстурирования, общий виде частичным поперечным сечением; на фиг. 2 - вид А на 10 фиг.1. Машина содержит шпулярники 1 для установки питающих паковок 2 с нитью 3, питающие механизмы 4, основные нагреватели 5, охлаждающие устройства б, 15 устройства 7 ложного кручения , питающие механизмы 8, дополнительные нагреватели 9, выпускные механизмы 10, замасливающие устройства 11, приемно-нэмоточные устройства 12. Нагреватель 5 и охлаждаю- 20 щее устройство 6 расположены таким образом, что нить имеет практически прямолинейную траекторию движения на участке от входа в нагреватель 5 до устройства 7 ложного кручения. Поворотная рама 25 для установки первичных нагревателей 5 имеет Т-образную форму и состоит из центральной стойки 13 и крыльев 14, к которым крепятся нагреватели. Нижний торец стойки 13 с помощью шарнира 15 связан с 30 корпусом 16, установленным на каркасе шпулярника 1. Верхний торец стойки 13 снабжен шарнирами 17 для крепления крыльев 14, что позволяет поворачивать крылья 14 относительно стойки 13. Поворотная рама удерживается а заданном положении винтом 18. Для 35 этого к стойке 13 прикреплен шарнир 19, связанный с винтом 18 и позволяющий ему вращаться при повороте рамы с нагревателями, аккаркасушпулярника 1 крепится шарнир 20 с поперечным резьбовым отверстием, через 40 которое проходит винт 18. механизмы 4 Далее нить 3 проходит через нагреватель 5 вдоль охлаждающего устройства 6 и поступает в устройство 7 ложного кручения. Затем питающий механизм 8 подает текстурированную нить в нагреватель 9, а выпускной механизм 10 через замасливающее устройство 11 подает ее в приемнонамоточное устройство 12. Для установки нагревателей 5 в удобное для чистки положение рама с нагревателями при помощи винта 18 поворачивается вокруг оси шарнира 15 до того момента, пока нагреватели 5 не займут вертикальное положение. Затем крылья 14 с вертикально расположенными нагревателями 5 поворачиваются вокруг осей шарниров 17 в сторону прохода между шпулярниками, в результате чего открывается удобный доступ к поверхностям нагревателей Для установки нагревателей в исходное положение все перечисленные операции повторяются в обратной последовательности. Предлагаемая конструкция позволяет улучшить удобство обслуживания машины и уменьшить ее габариты. Формула изобретения Машина для текстурирования высокоэластичных нитей, содержащая шпулярник, механизм подачи нити, основные нагреватели, установленные на поворотной раме, дополнительные нагреватели, охладитель, крутильное устройство и механизм намотки, о т л и ч а ю щ а я с я тем, что, с целью повышения удобства обслуживания при одновременном уменьшении габаритов, поворотная рама основных нагревателей выполнена в виде центральной стойки с крыльями, причем торцы центральной стойки снабжены шарнирами, оси которых расположены во взаимно пересекающихся Машина работает следующим образом. плоскостях, а основные нагреватели смонНить 3 сматывается с входной паковки 2 шпулярника 1 и поступает в питающие 45 тированы на крыльях центральной стойки. 1673658 Вид А 0U9.2 Редактор Л, Пчолинская Составитель И Пяцкая Техред М.Моргентал Корректор С. Шевкун Заказ 2899 Тираж 275 • Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
