Електричний кататермометр

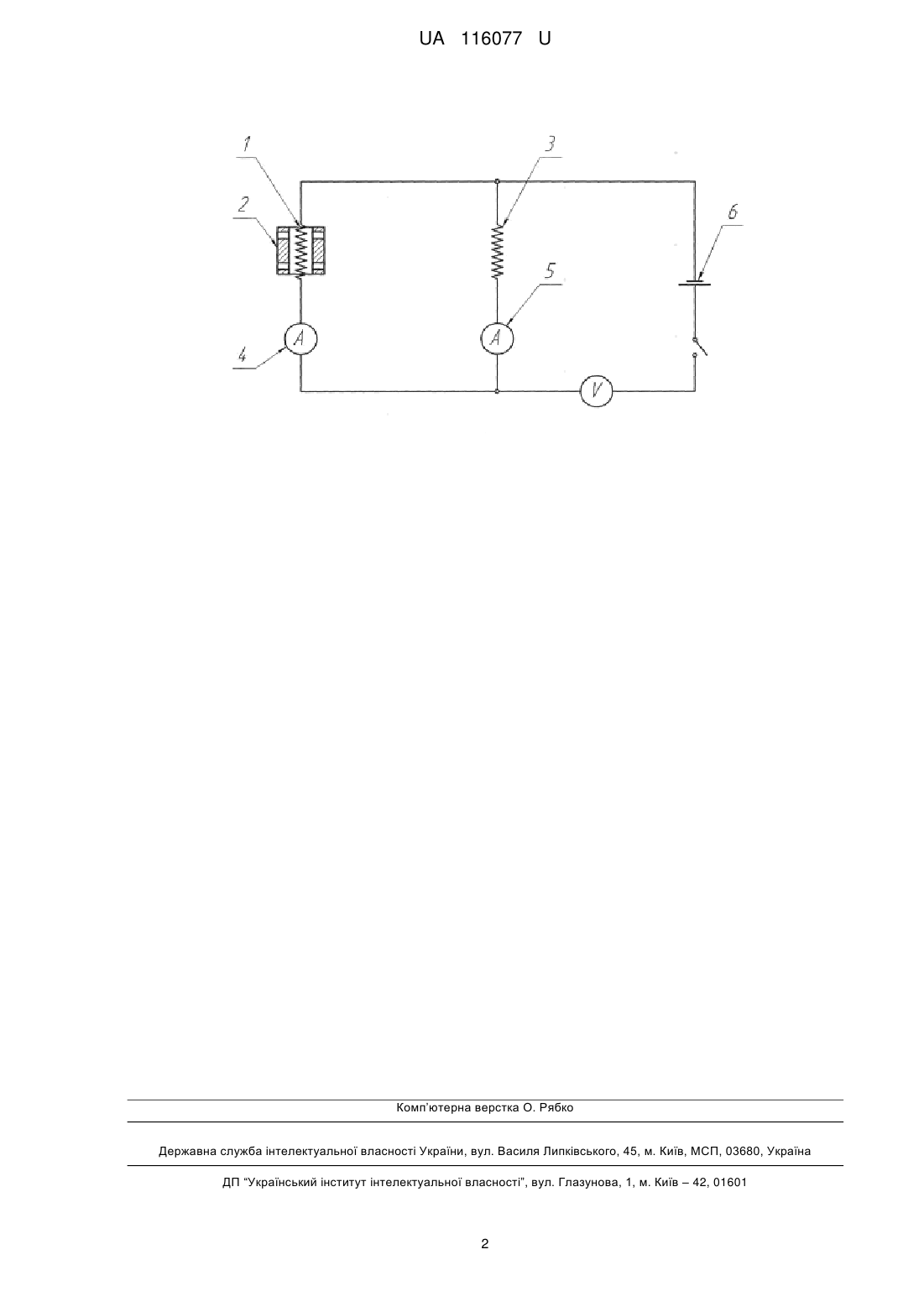

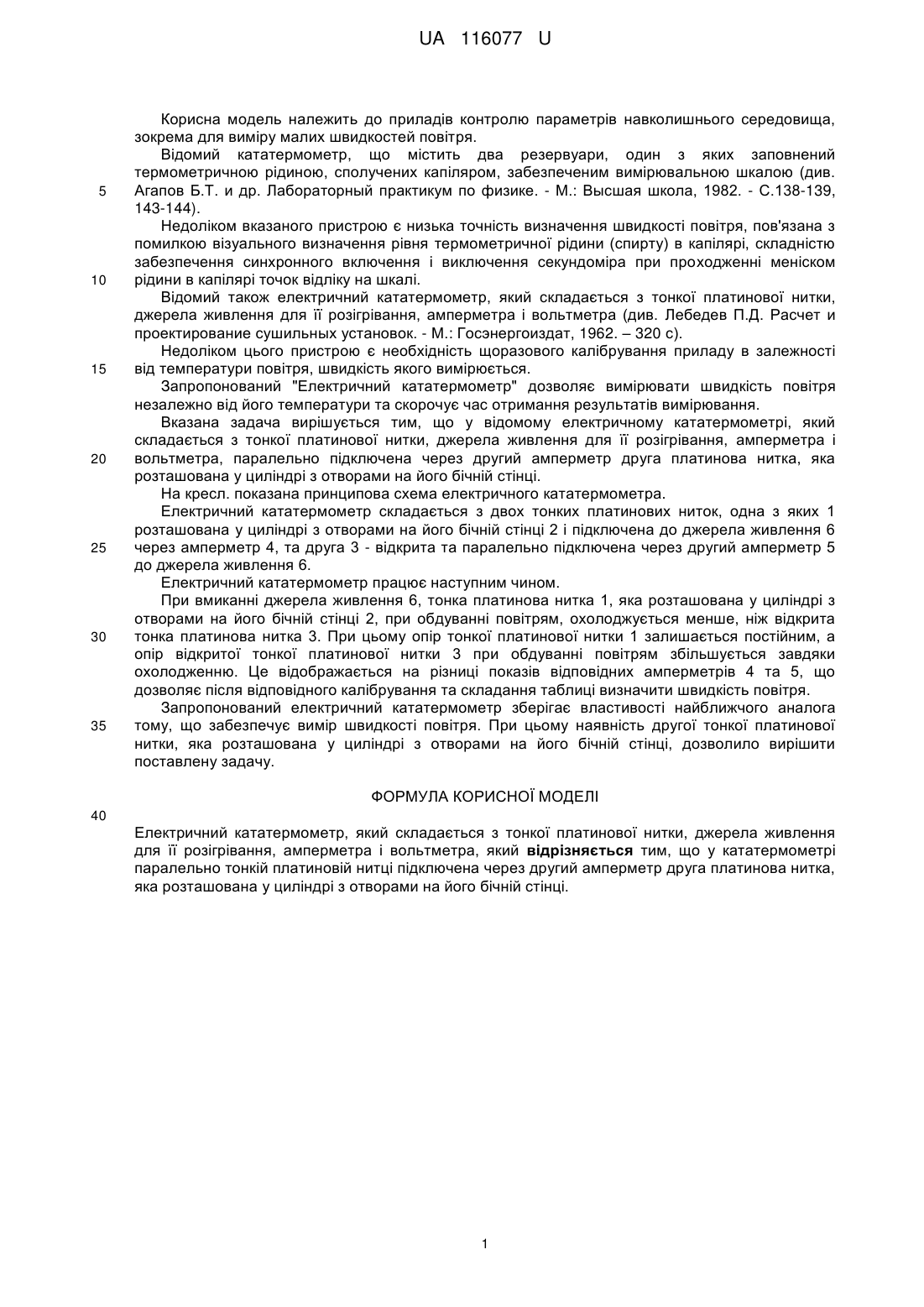

Реферат: Електричний кататермометр складається з тонкої платинової нитки, джерела живлення для її розігрівання, амперметра і вольтметра. У запропонованому електричному кататермометрі паралельно тонкій платиновій нитці підключена через другий амперметр друга платинова нитка, яка розташована у циліндрі з отворами на його бічній стінці. UA 116077 U (54) ЕЛЕКТРИЧНИЙ КАТАТЕРМОМЕТР UA 116077 U UA 116077 U 5 10 15 20 25 30 35 Корисна модель належить до приладів контролю параметрів навколишнього середовища, зокрема для виміру малих швидкостей повітря. Відомий кататермометр, що містить два резервуари, один з яких заповнений термометричною рідиною, сполучених капіляром, забезпеченим вимірювальною шкалою (див. Агапов Б.Т. и др. Лабораторный практикум по физике. - М.: Высшая школа, 1982. - С.138-139, 143-144). Недоліком вказаного пристрою є низька точність визначення швидкості повітря, пов'язана з помилкою візуального визначення рівня термометричної рідини (спирту) в капілярі, складністю забезпечення синхронного включення і виключення секундоміра при проходженні меніском рідини в капілярі точок відліку на шкалі. Відомий також електричний кататермометр, який складається з тонкої платинової нитки, джерела живлення для її розігрівання, амперметра і вольтметра (див. Лебедев П.Д. Расчет и проектирование сушильных установок. - М.: Госэнергоиздат, 1962. – 320 с). Недоліком цього пристрою є необхідність щоразового калібрування приладу в залежності від температури повітря, швидкість якого вимірюється. Запропонований "Електричний кататермометр" дозволяє вимірювати швидкість повітря незалежно від його температури та скорочує час отримання результатів вимірювання. Вказана задача вирішується тим, що у відомому електричному кататермометрі, який складається з тонкої платинової нитки, джерела живлення для її розігрівання, амперметра і вольтметра, паралельно підключена через другий амперметр друга платинова нитка, яка розташована у циліндрі з отворами на його бічній стінці. На кресл. показана принципова схема електричного кататермометра. Електричний кататермометр складається з двох тонких платинових ниток, одна з яких 1 розташована у циліндрі з отворами на його бічній стінці 2 і підключена до джерела живлення 6 через амперметр 4, та друга 3 - відкрита та паралельно підключена через другий амперметр 5 до джерела живлення 6. Електричний кататермометр працює наступним чином. При вмиканні джерела живлення 6, тонка платинова нитка 1, яка розташована у циліндрі з отворами на його бічній стінці 2, при обдуванні повітрям, охолоджується менше, ніж відкрита тонка платинова нитка 3. При цьому опір тонкої платинової нитки 1 залишається постійним, а опір відкритої тонкої платинової нитки 3 при обдуванні повітрям збільшується завдяки охолодженню. Це відображається на різниці показів відповідних амперметрів 4 та 5, що дозволяє після відповідного калібрування та складання таблиці визначити швидкість повітря. Запропонований електричний кататермометр зберігає властивості найближчого аналога тому, що забезпечує вимір швидкості повітря. При цьому наявність другої тонкої платинової нитки, яка розташована у циліндрі з отворами на його бічній стінці, дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Електричний кататермометр, який складається з тонкої платинової нитки, джерела живлення для її розігрівання, амперметра і вольтметра, який відрізняється тим, що у кататермометрі паралельно тонкій платиновій нитці підключена через другий амперметр друга платинова нитка, яка розташована у циліндрі з отворами на його бічній стінці. 1 UA 116077 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
