Електричний сепаратор

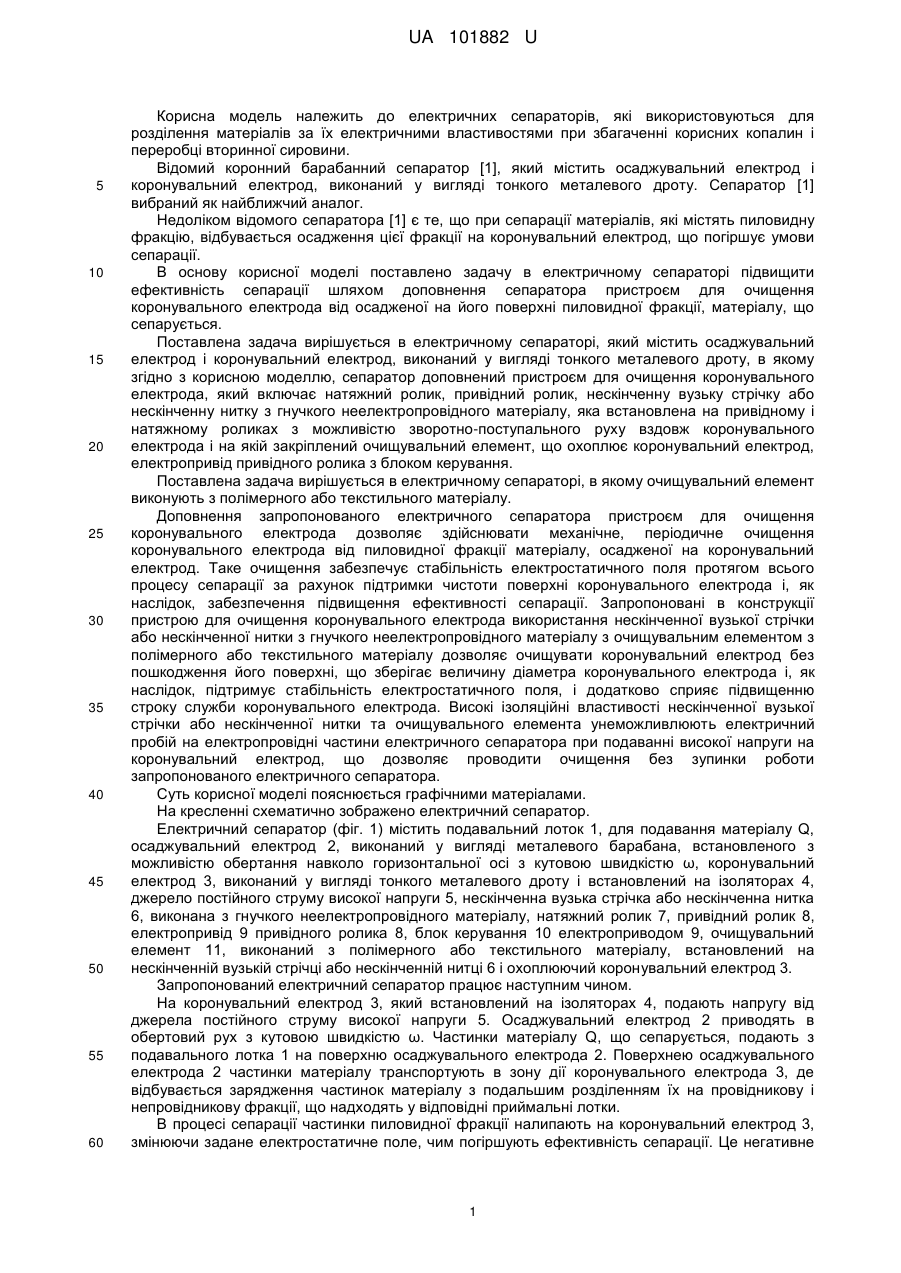

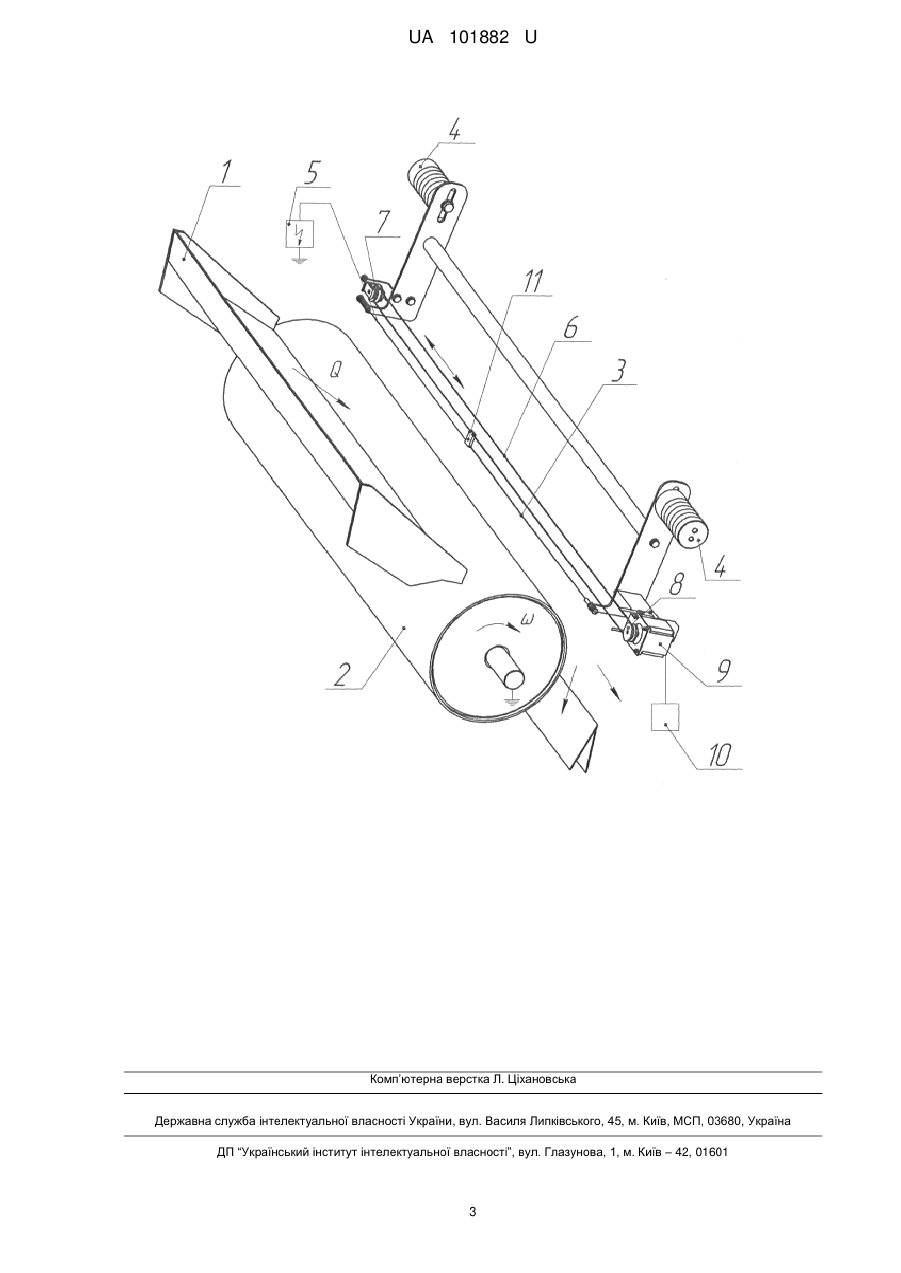

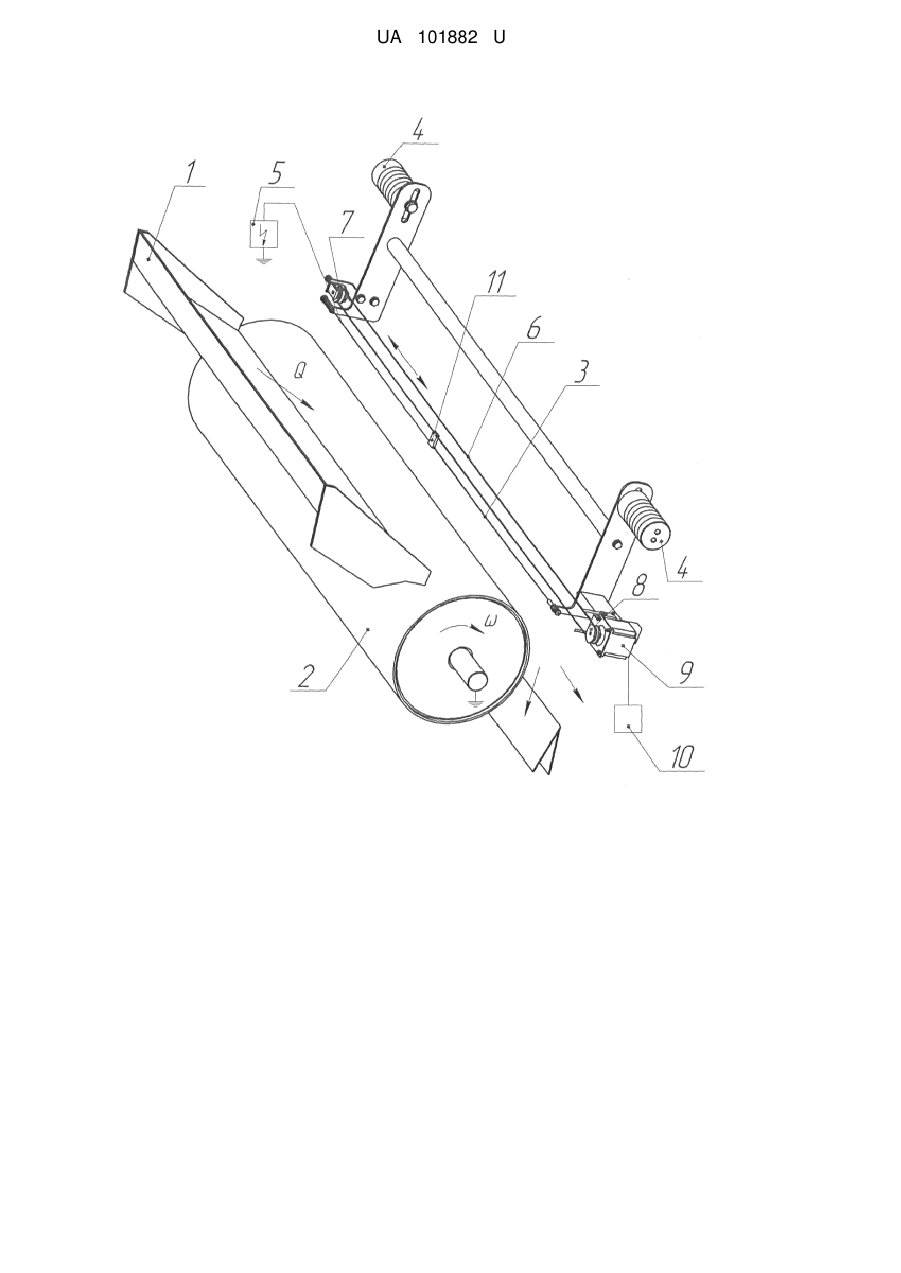

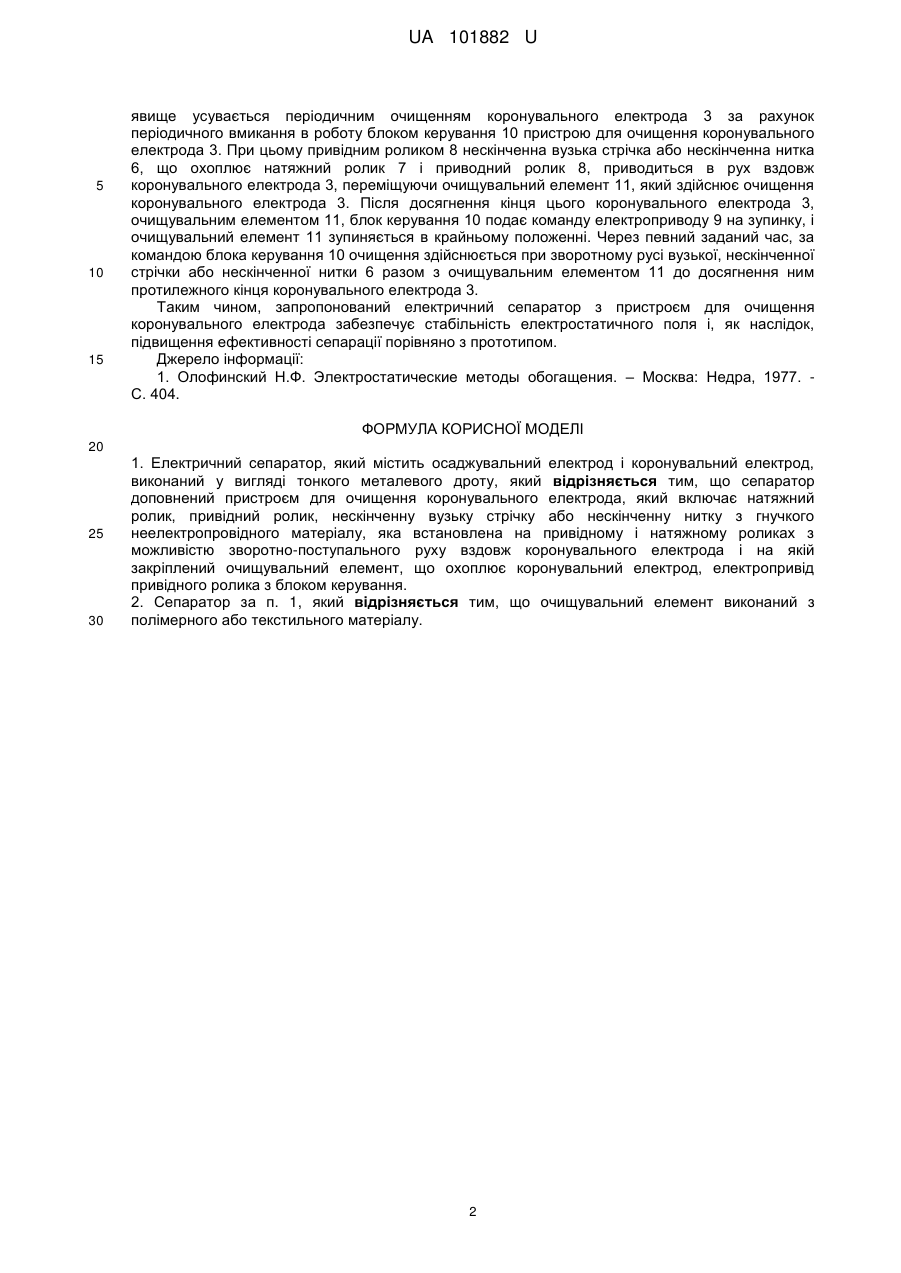

Реферат: UA 101882 U UA 101882 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електричних сепараторів, які використовуються для розділення матеріалів за їх електричними властивостями при збагаченні корисних копалин і переробці вторинної сировини. Відомий коронний барабанний сепаратор [1], який містить осаджувальний електрод і коронувальний електрод, виконаний у вигляді тонкого металевого дроту. Сепаратор [1] вибраний як найближчий аналог. Недоліком відомого сепаратора [1] є те, що при сепарації матеріалів, які містять пиловидну фракцію, відбувається осадження цієї фракції на коронувальний електрод, що погіршує умови сепарації. В основу корисної моделі поставлено задачу в електричному сепараторі підвищити ефективність сепарації шляхом доповнення сепаратора пристроєм для очищення коронувального електрода від осадженої на його поверхні пиловидної фракції, матеріалу, що сепарується. Поставлена задача вирішується в електричному сепараторі, який містить осаджувальний електрод і коронувальний електрод, виконаний у вигляді тонкого металевого дроту, в якому згідно з корисною моделлю, сепаратор доповнений пристроєм для очищення коронувального електрода, який включає натяжний ролик, привідний ролик, нескінченну вузьку стрічку або нескінченну нитку з гнучкого неелектропровідного матеріалу, яка встановлена на привідному і натяжному роликах з можливістю зворотно-поступального руху вздовж коронувального електрода і на якій закріплений очищувальний елемент, що охоплює коронувальний електрод, електропривід привідного ролика з блоком керування. Поставлена задача вирішується в електричному сепараторі, в якому очищувальний елемент виконують з полімерного або текстильного матеріалу. Доповнення запропонованого електричного сепаратора пристроєм для очищення коронувального електрода дозволяє здійснювати механічне, періодичне очищення коронувального електрода від пиловидної фракції матеріалу, осадженої на коронувальний електрод. Таке очищення забезпечує стабільність електростатичного поля протягом всього процесу сепарації за рахунок підтримки чистоти поверхні коронувального електрода і, як наслідок, забезпечення підвищення ефективності сепарації. Запропоновані в конструкції пристрою для очищення коронувального електрода використання нескінченної вузької стрічки або нескінченної нитки з гнучкого неелектропровідного матеріалу з очищувальним елементом з полімерного або текстильного матеріалу дозволяє очищувати коронувальний електрод без пошкодження його поверхні, що зберігає величину діаметра коронувального електрода і, як наслідок, підтримує стабільність електростатичного поля, і додатково сприяє підвищенню строку служби коронувального електрода. Високі ізоляційні властивості нескінченної вузької стрічки або нескінченної нитки та очищувального елемента унеможливлюють електричний пробій на електропровідні частини електричного сепаратора при подаванні високої напруги на коронувальний електрод, що дозволяє проводити очищення без зупинки роботи запропонованого електричного сепаратора. Суть корисної моделі пояснюється графічними матеріалами. На кресленні схематично зображено електричний сепаратор. Електричний сепаратор (фіг. 1) містить подавальний лоток 1, для подавання матеріалу Q, осаджувальний електрод 2, виконаний у вигляді металевого барабана, встановленого з можливістю обертання навколо горизонтальної осі з кутовою швидкістю ω, коронувальний електрод 3, виконаний у вигляді тонкого металевого дроту і встановлений на ізоляторах 4, джерело постійного струму високої напруги 5, нескінченна вузька стрічка або нескінченна нитка 6, виконана з гнучкого неелектропровідного матеріалу, натяжний ролик 7, привідний ролик 8, електропривід 9 привідного ролика 8, блок керування 10 електроприводом 9, очищувальний елемент 11, виконаний з полімерного або текстильного матеріалу, встановлений на нескінченній вузькій стрічці або нескінченній нитці 6 і охоплюючий коронувальний електрод 3. Запропонований електричний сепаратор працює наступним чином. На коронувальний електрод 3, який встановлений на ізоляторах 4, подають напругу від джерела постійного струму високої напруги 5. Осаджувальний електрод 2 приводять в обертовий рух з кутовою швидкістю ω. Частинки матеріалу Q, що сепарується, подають з подавального лотка 1 на поверхню осаджувального електрода 2. Поверхнею осаджувального електрода 2 частинки матеріалу транспортують в зону дії коронувального електрода 3, де відбувається зарядження частинок матеріалу з подальшим розділенням їх на провідникову і непровідникову фракції, що надходять у відповідні приймальні лотки. В процесі сепарації частинки пиловидної фракції налипають на коронувальний електрод 3, змінюючи задане електростатичне поле, чим погіршують ефективність сепарації. Це негативне 1 UA 101882 U 5 10 15 явище усувається періодичним очищенням коронувального електрода 3 за рахунок періодичного вмикання в роботу блоком керування 10 пристрою для очищення коронувального електрода 3. При цьому привідним роликом 8 нескінченна вузька стрічка або нескінченна нитка 6, що охоплює натяжний ролик 7 і приводний ролик 8, приводиться в рух вздовж коронувального електрода 3, переміщуючи очищувальний елемент 11, який здійснює очищення коронувального електрода 3. Після досягнення кінця цього коронувального електрода 3, очищувальним елементом 11, блок керування 10 подає команду електроприводу 9 на зупинку, і очищувальний елемент 11 зупиняється в крайньому положенні. Через певний заданий час, за командою блока керування 10 очищення здійснюється при зворотному русі вузької, нескінченної стрічки або нескінченної нитки 6 разом з очищувальним елементом 11 до досягнення ним протилежного кінця коронувального електрода 3. Таким чином, запропонований електричний сепаратор з пристроєм для очищення коронувального електрода забезпечує стабільність електростатичного поля і, як наслідок, підвищення ефективності сепарації порівняно з прототипом. Джерело інформації: 1. Олофинский Н.Ф. Электростатические методы обогащения. – Москва: Недра, 1977. С. 404. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Електричний сепаратор, який містить осаджувальний електрод і коронувальний електрод, виконаний у вигляді тонкого металевого дроту, який відрізняється тим, що сепаратор доповнений пристроєм для очищення коронувального електрода, який включає натяжний ролик, привідний ролик, нескінченну вузьку стрічку або нескінченну нитку з гнучкого неелектропровідного матеріалу, яка встановлена на привідному і натяжному роликах з можливістю зворотно-поступального руху вздовж коронувального електрода і на якій закріплений очищувальний елемент, що охоплює коронувальний електрод, електропривід привідного ролика з блоком керування. 2. Сепаратор за п. 1, який відрізняється тим, що очищувальний елемент виконаний з полімерного або текстильного матеріалу. 2 UA 101882 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
