Спосіб зведення насипу на болотних ґрунтах

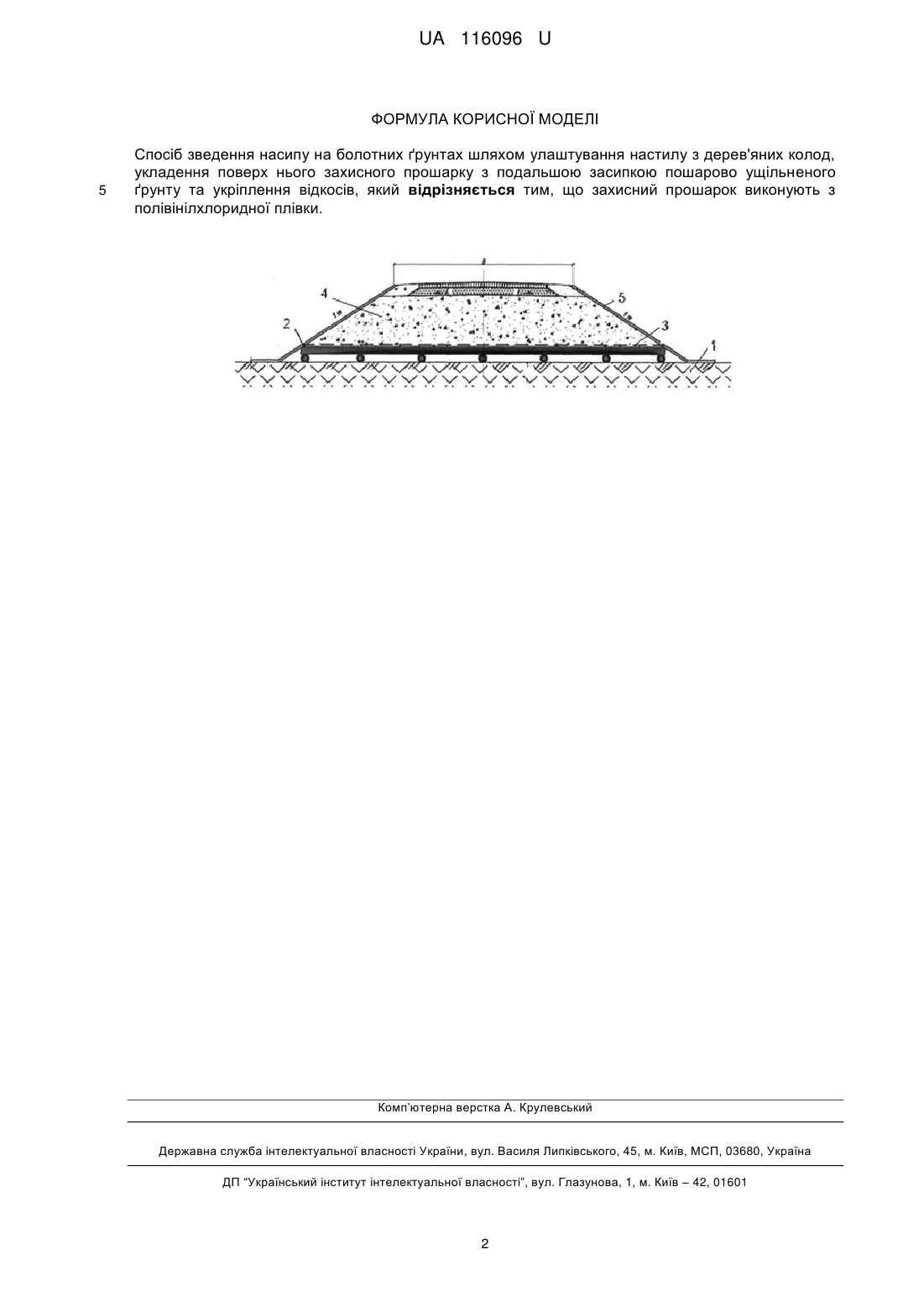

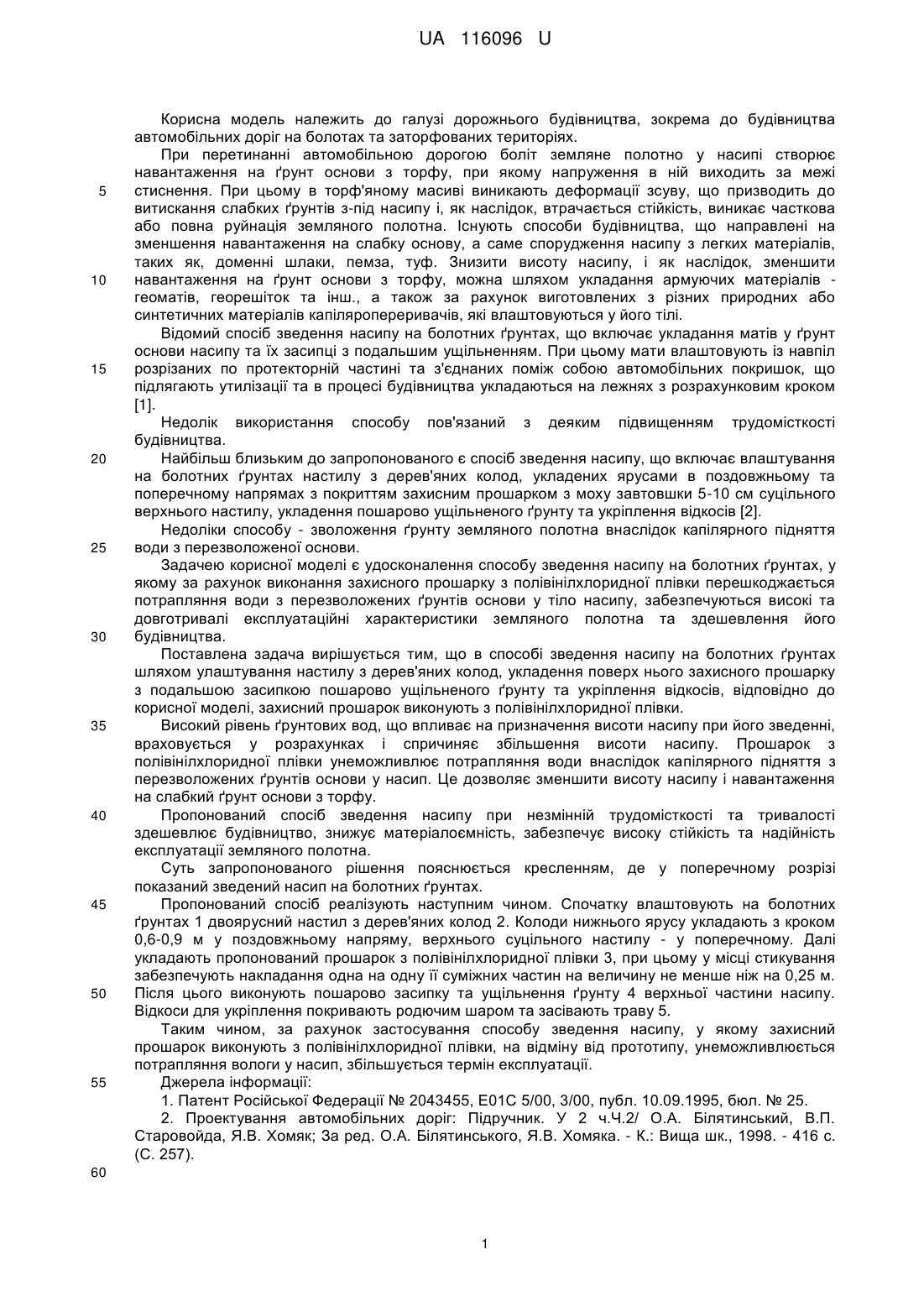

Реферат: Спосіб зведення насипу на болотних ґрунтах шляхом улаштування настилу з дерев'яних колод, укладення поверх нього захисного прошарку з подальшою засипкою пошарово ущільненого ґрунту та укріплення відкосів. Захисний прошарок виконують з полівінілхлоридної плівки. UA 116096 U (54) СПОСІБ ЗВЕДЕННЯ НАСИПУ НА БОЛОТНИХ ҐРУНТАХ UA 116096 U UA 116096 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі дорожнього будівництва, зокрема до будівництва автомобільних доріг на болотах та заторфованих територіях. При перетинанні автомобільною дорогою боліт земляне полотно у насипі створює навантаження на ґрунт основи з торфу, при якому напруження в ній виходить за межі стиснення. При цьому в торф'яному масиві виникають деформації зсуву, що призводить до витискання слабких ґрунтів з-під насипу і, як наслідок, втрачається стійкість, виникає часткова або повна руйнація земляного полотна. Існують способи будівництва, що направлені на зменшення навантаження на слабку основу, а саме спорудження насипу з легких матеріалів, таких як, доменні шлаки, пемза, туф. Знизити висоту насипу, і як наслідок, зменшити навантаження на ґрунт основи з торфу, можна шляхом укладання армуючих матеріалів геоматів, георешіток та інш., а також за рахунок виготовлених з різних природних або синтетичних матеріалів капіляропереривачів, які влаштовуються у його тілі. Відомий спосіб зведення насипу на болотних ґрунтах, що включає укладання матів у ґрунт основи насипу та їх засипці з подальшим ущільненням. При цьому мати влаштовують із навпіл розрізаних по протекторній частині та з'єднаних поміж собою автомобільних покришок, що підлягають утилізації та в процесі будівництва укладаються на лежнях з розрахунковим кроком [1]. Недолік використання способу пов'язаний з деяким підвищенням трудомісткості будівництва. Найбільш близьким до запропонованого є спосіб зведення насипу, що включає влаштування на болотних ґрунтах настилу з дерев'яних колод, укладених ярусами в поздовжньому та поперечному напрямах з покриттям захисним прошарком з моху завтовшки 5-10 см суцільного верхнього настилу, укладення пошарово ущільненого ґрунту та укріплення відкосів [2]. Недоліки способу - зволоження ґрунту земляного полотна внаслідок капілярного підняття води з перезволоженої основи. Задачею корисної моделі є удосконалення способу зведення насипу на болотних ґрунтах, у якому за рахунок виконання захисного прошарку з полівінілхлоридної плівки перешкоджається потрапляння води з перезволожених ґрунтів основи у тіло насипу, забезпечуються високі та довготривалі експлуатаційні характеристики земляного полотна та здешевлення його будівництва. Поставлена задача вирішується тим, що в способі зведення насипу на болотних ґрунтах шляхом улаштування настилу з дерев'яних колод, укладення поверх нього захисного прошарку з подальшою засипкою пошарово ущільненого ґрунту та укріплення відкосів, відповідно до корисної моделі, захисний прошарок виконують з полівінілхлоридної плівки. Високий рівень ґрунтових вод, що впливає на призначення висоти насипу при його зведенні, враховується у розрахунках і спричиняє збільшення висоти насипу. Прошарок з полівінілхлоридної плівки унеможливлює потрапляння води внаслідок капілярного підняття з перезволожених ґрунтів основи у насип. Це дозволяє зменшити висоту насипу і навантаження на слабкий ґрунт основи з торфу. Пропонований спосіб зведення насипу при незмінній трудомісткості та тривалості здешевлює будівництво, знижує матеріалоємність, забезпечує високу стійкість та надійність експлуатації земляного полотна. Суть запропонованого рішення пояснюється кресленням, де у поперечному розрізі показаний зведений насип на болотних ґрунтах. Пропонований спосіб реалізують наступним чином. Спочатку влаштовують на болотних ґрунтах 1 двоярусний настил з дерев'яних колод 2. Колоди нижнього ярусу укладають з кроком 0,6-0,9 м у поздовжньому напряму, верхнього суцільного настилу - у поперечному. Далі укладають пропонований прошарок з полівінілхлоридної плівки 3, при цьому у місці стикування забезпечують накладання одна на одну її суміжних частин на величину не менше ніж на 0,25 м. Після цього виконують пошарово засипку та ущільнення ґрунту 4 верхньої частини насипу. Відкоси для укріплення покривають родючим шаром та засівають траву 5. Таким чином, за рахунок застосування способу зведення насипу, у якому захисний прошарок виконують з полівінілхлоридної плівки, на відміну від прототипу, унеможливлюється потрапляння вологи у насип, збільшується термін експлуатації. Джерела інформації: 1. Патент Російської Федерації № 2043455, Е01С 5/00, 3/00, публ. 10.09.1995, бюл. № 25. 2. Проектування автомобільних доріг: Підручник. У 2 ч.Ч.2/ О.А. Білятинський, В.П. Старовойда, Я.В. Хомяк; За ред. О.А. Білятинського, Я.В. Хомяка. - К.: Вища шк., 1998. - 416 с. (С. 257). 60 1 UA 116096 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зведення насипу на болотних ґрунтах шляхом улаштування настилу з дерев'яних колод, укладення поверх нього захисного прошарку з подальшою засипкою пошарово ущільненого ґрунту та укріплення відкосів, який відрізняється тим, що захисний прошарок виконують з полівінілхлоридної плівки. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
