Інформаційний стенд-урна з кошиками для сміття

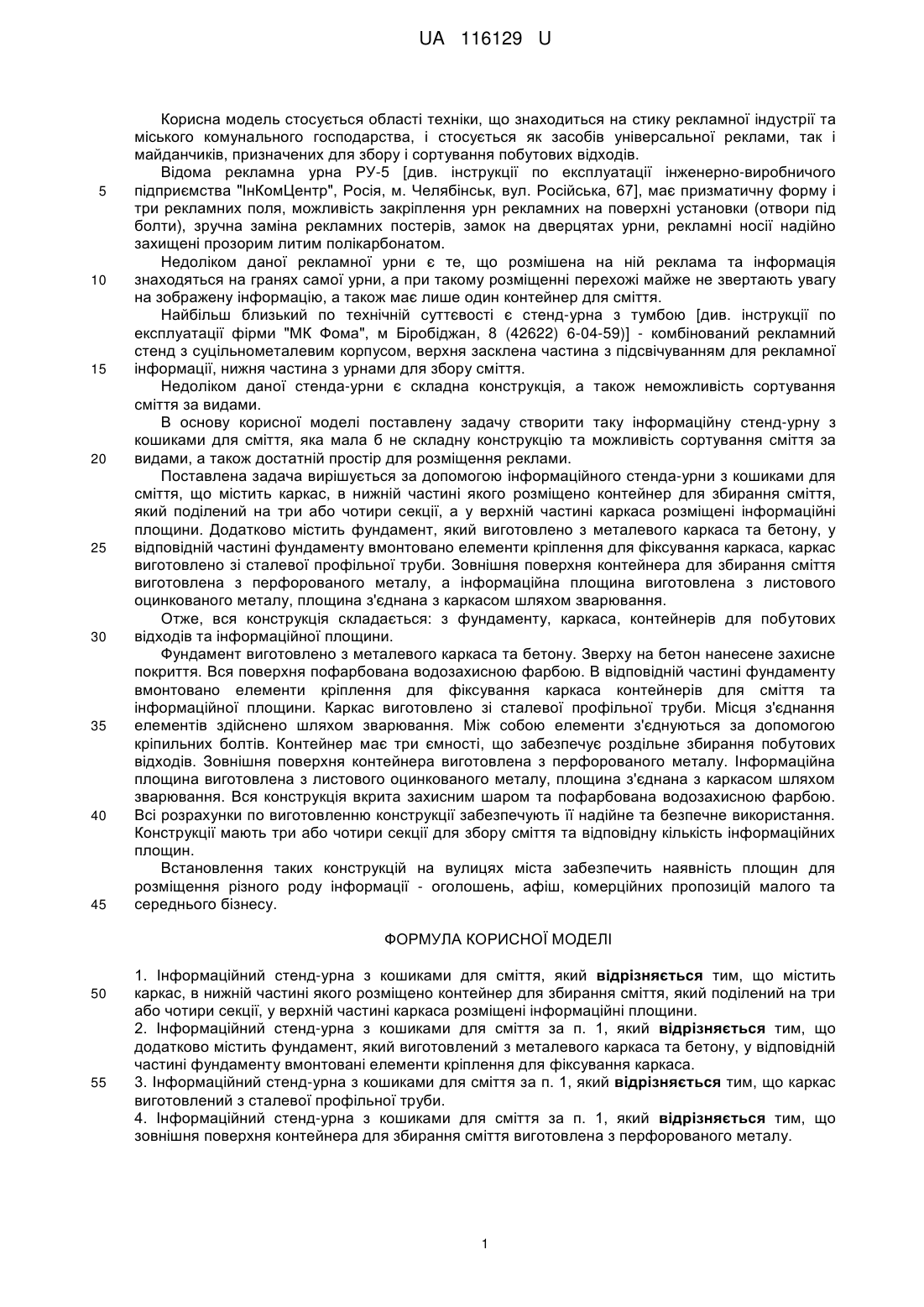

Реферат: UA 116129 U UA 116129 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується області техніки, що знаходиться на стику рекламної індустрії та міського комунального господарства, і стосується як засобів універсальної реклами, так і майданчиків, призначених для збору і сортування побутових відходів. Відома рекламна урна РУ-5 [див. інструкції по експлуатації інженерно-виробничого підприємства "ІнКомЦентр", Росія, м. Челябінськ, вул. Російська, 67], має призматичну форму і три рекламних поля, можливість закріплення урн рекламних на поверхні установки (отвори під болти), зручна заміна рекламних постерів, замок на дверцятах урни, рекламні носії надійно захищені прозорим литим полікарбонатом. Недоліком даної рекламної урни є те, що розмішена на ній реклама та інформація знаходяться на гранях самої урни, а при такому розміщенні перехожі майже не звертають увагу на зображену інформацію, а також має лише один контейнер для сміття. Найбільш близький по технічній суттєвості є стенд-урна з тумбою [див. інструкції по експлуатації фірми "МК Фома", м Біробіджан, 8 (42622) 6-04-59)] - комбінований рекламний стенд з суцільнометалевим корпусом, верхня засклена частина з підсвічуванням для рекламної інформації, нижня частина з урнами для збору сміття. Недоліком даної стенда-урни є складна конструкція, а також неможливість сортування сміття за видами. В основу корисної моделі поставлену задачу створити таку інформаційну стенд-урну з кошиками для сміття, яка мала б не складну конструкцію та можливість сортування сміття за видами, а також достатній простір для розміщення реклами. Поставлена задача вирішується за допомогою інформаційного стенда-урни з кошиками для сміття, що містить каркас, в нижній частині якого розміщено контейнер для збирання сміття, який поділений на три або чотири секції, а у верхній частині каркаса розміщені інформаційні площини. Додатково містить фундамент, який виготовлено з металевого каркаса та бетону, у відповідній частині фундаменту вмонтовано елементи кріплення для фіксування каркаса, каркас виготовлено зі сталевої профільної труби. Зовнішня поверхня контейнера для збирання сміття виготовлена з перфорованого металу, а інформаційна площина виготовлена з листового оцинкованого металу, площина з'єднана з каркасом шляхом зварювання. Отже, вся конструкція складається: з фундаменту, каркаса, контейнерів для побутових відходів та інформаційної площини. Фундамент виготовлено з металевого каркаса та бетону. Зверху на бетон нанесене захисне покриття. Вся поверхня пофарбована водозахисною фарбою. В відповідній частині фундаменту вмонтовано елементи кріплення для фіксування каркаса контейнерів для сміття та інформаційної площини. Каркас виготовлено зі сталевої профільної труби. Місця з'єднання елементів здійснено шляхом зварювання. Між собою елементи з'єднуються за допомогою кріпильних болтів. Контейнер має три ємності, що забезпечує роздільне збирання побутових відходів. Зовнішня поверхня контейнера виготовлена з перфорованого металу. Інформаційна площина виготовлена з листового оцинкованого металу, площина з'єднана з каркасом шляхом зварювання. Вся конструкція вкрита захисним шаром та пофарбована водозахисною фарбою. Всі розрахунки по виготовленню конструкції забезпечують її надійне та безпечне використання. Конструкції мають три або чотири секції для збору сміття та відповідну кількість інформаційних площин. Встановлення таких конструкцій на вулицях міста забезпечить наявність площин для розміщення різного роду інформації - оголошень, афіш, комерційних пропозицій малого та середнього бізнесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Інформаційний стенд-урна з кошиками для сміття, який відрізняється тим, що містить каркас, в нижній частині якого розміщено контейнер для збирання сміття, який поділений на три або чотири секції, у верхній частині каркаса розміщені інформаційні площини. 2. Інформаційний стенд-урна з кошиками для сміття за п. 1, який відрізняється тим, що додатково містить фундамент, який виготовлений з металевого каркаса та бетону, у відповідній частині фундаменту вмонтовані елементи кріплення для фіксування каркаса. 3. Інформаційний стенд-урна з кошиками для сміття за п. 1, який відрізняється тим, що каркас виготовлений з сталевої профільної труби. 4. Інформаційний стенд-урна з кошиками для сміття за п. 1, який відрізняється тим, що зовнішня поверхня контейнера для збирання сміття виготовлена з перфорованого металу. 1 UA 116129 U 5. Інформаційний стенд-урна з кошиками для сміття за п. 1, який відрізняється тим, що інформаційна площина виготовлена з листового оцинкованого металу, площина з'єднана з каркасом шляхом зварювання. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
