Атравматичний пристрій з ексцентричним каналом для введення лікувального засобу внутрішньом’язово, підшкірно

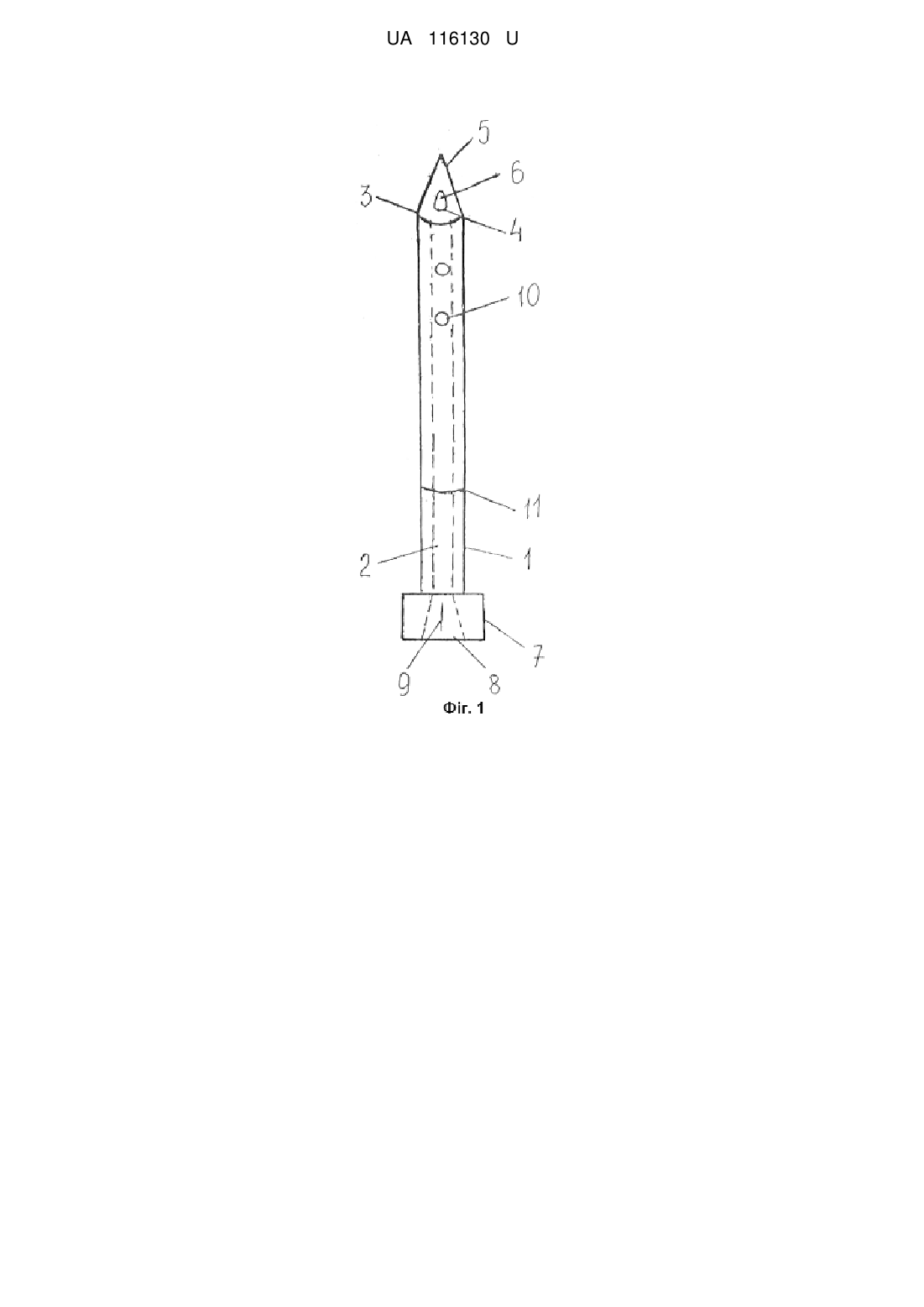

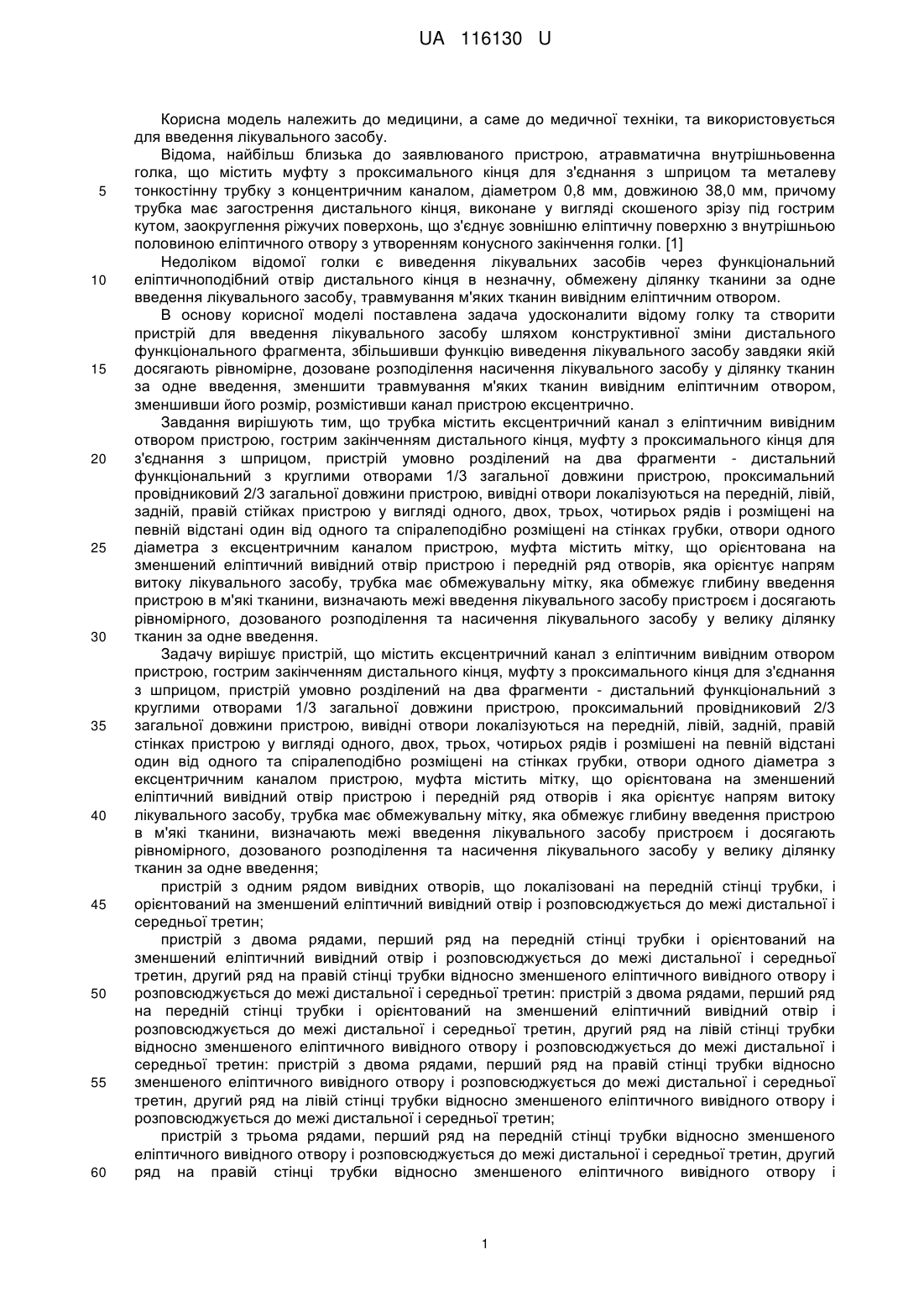

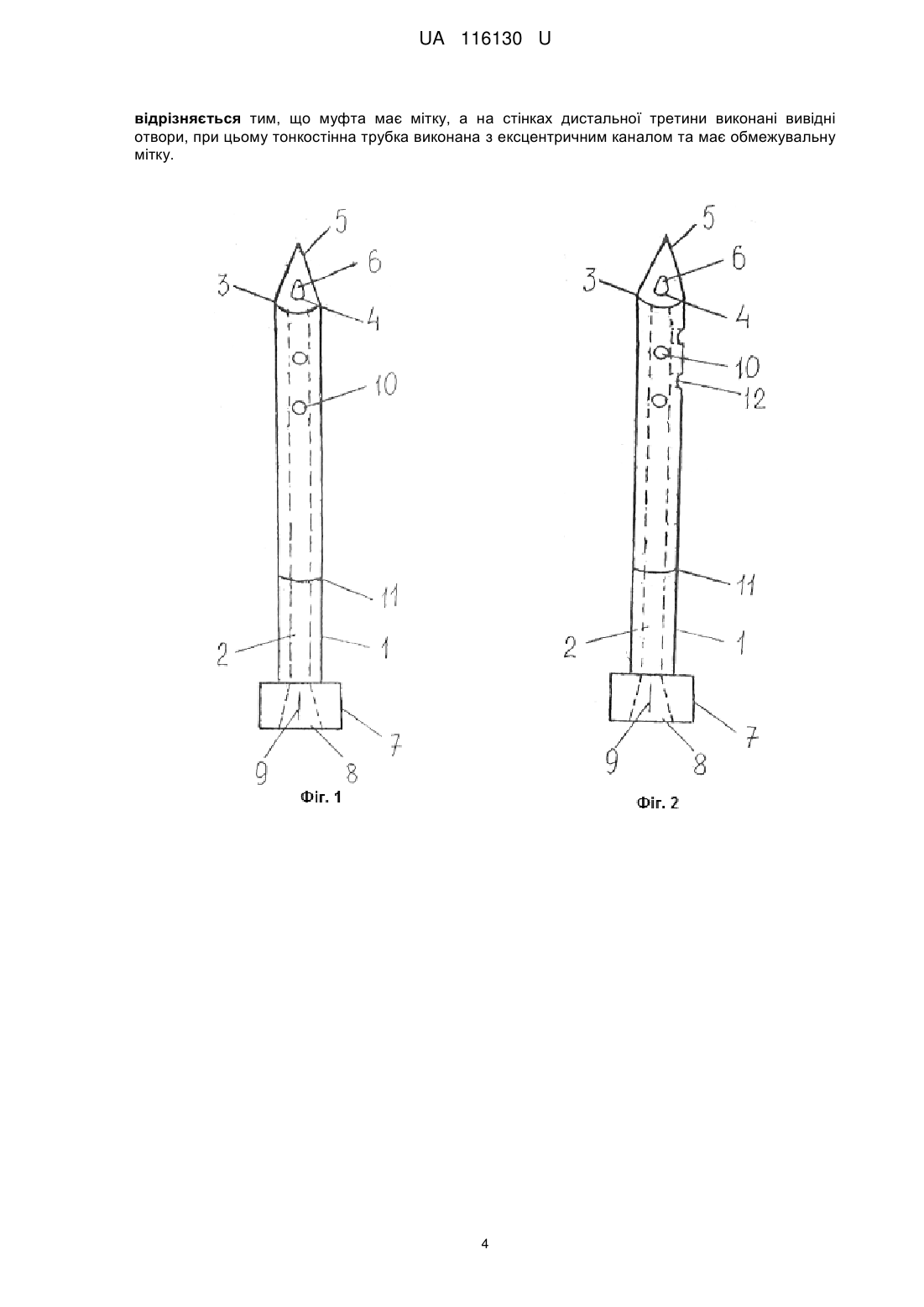

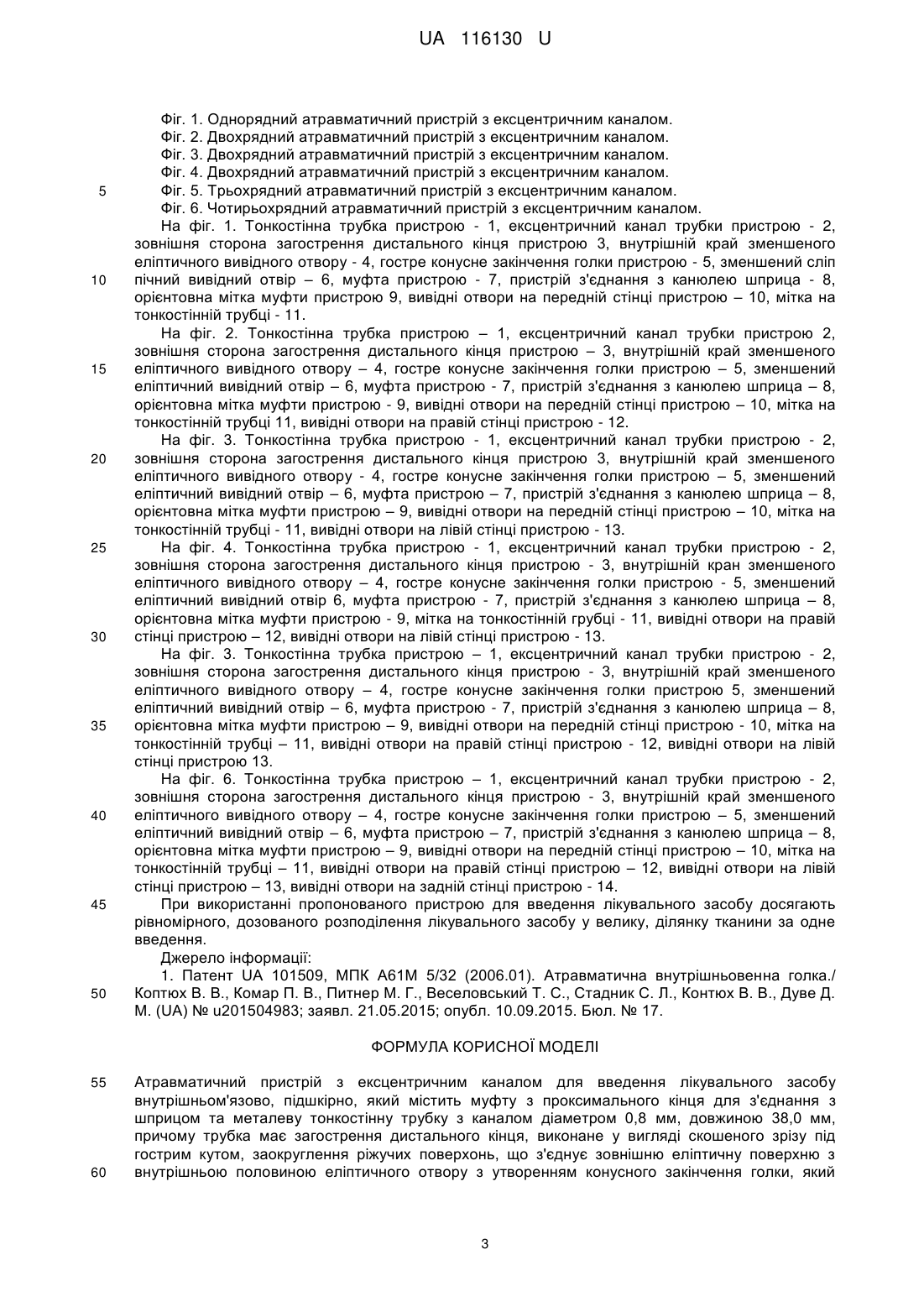

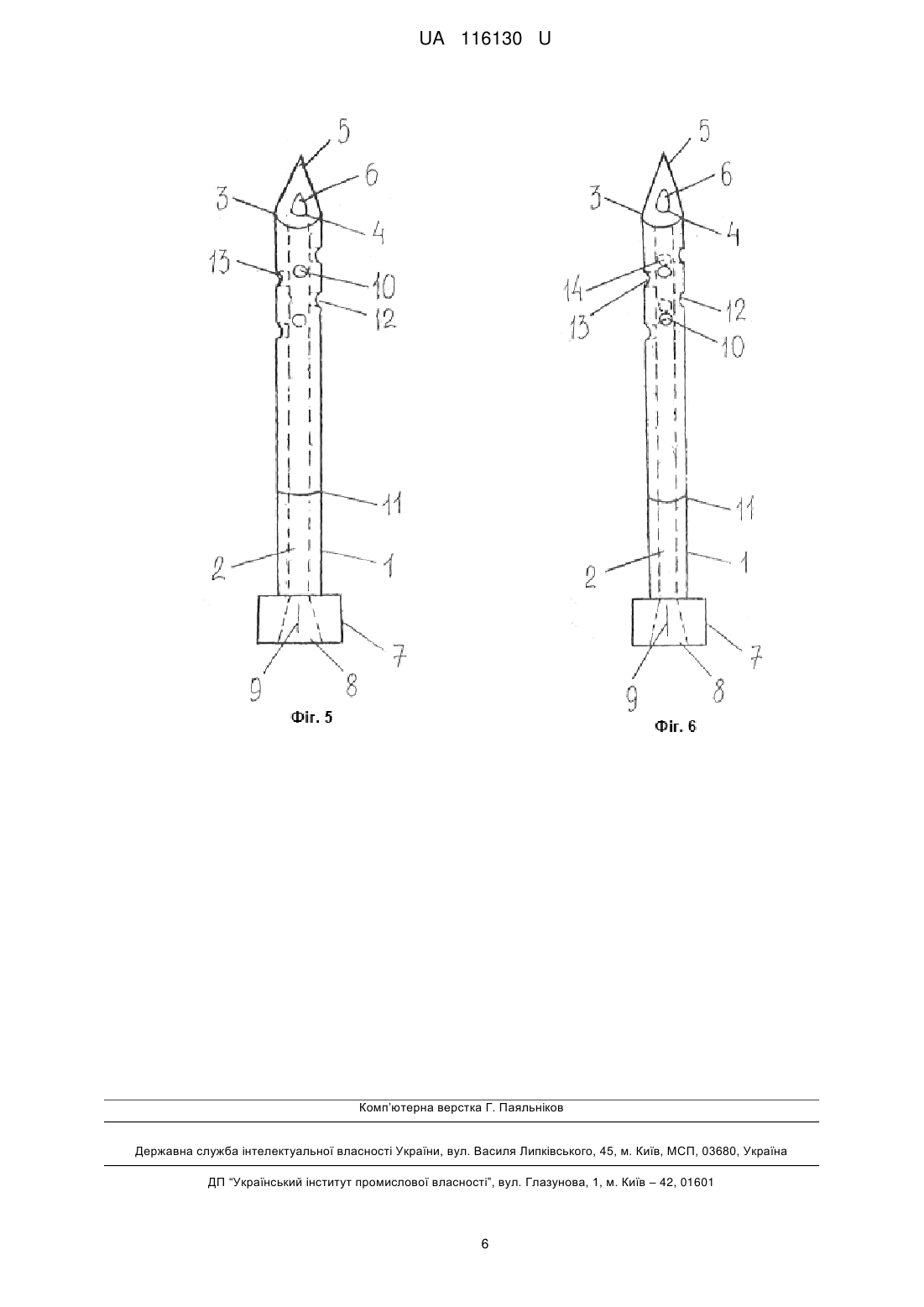

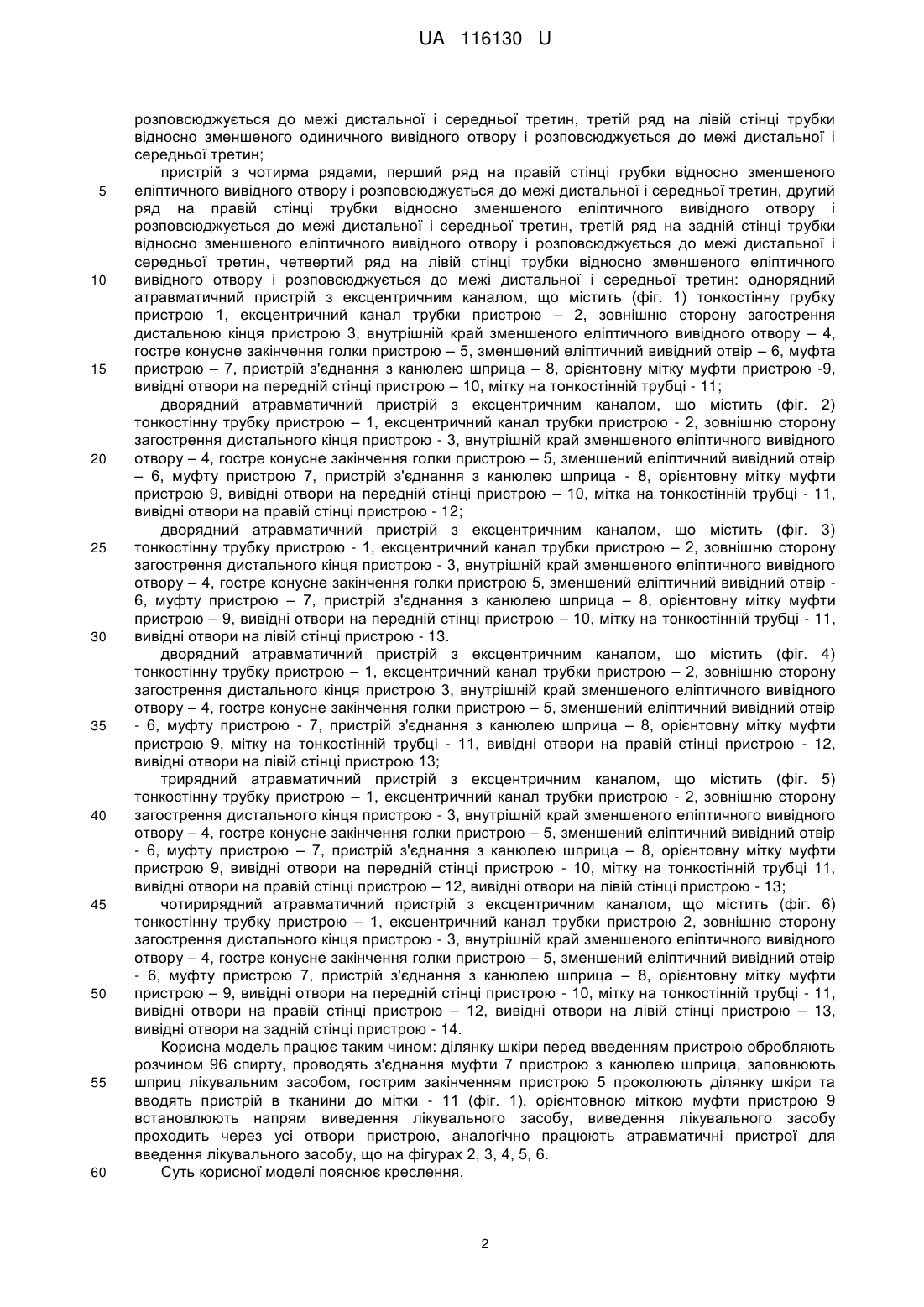

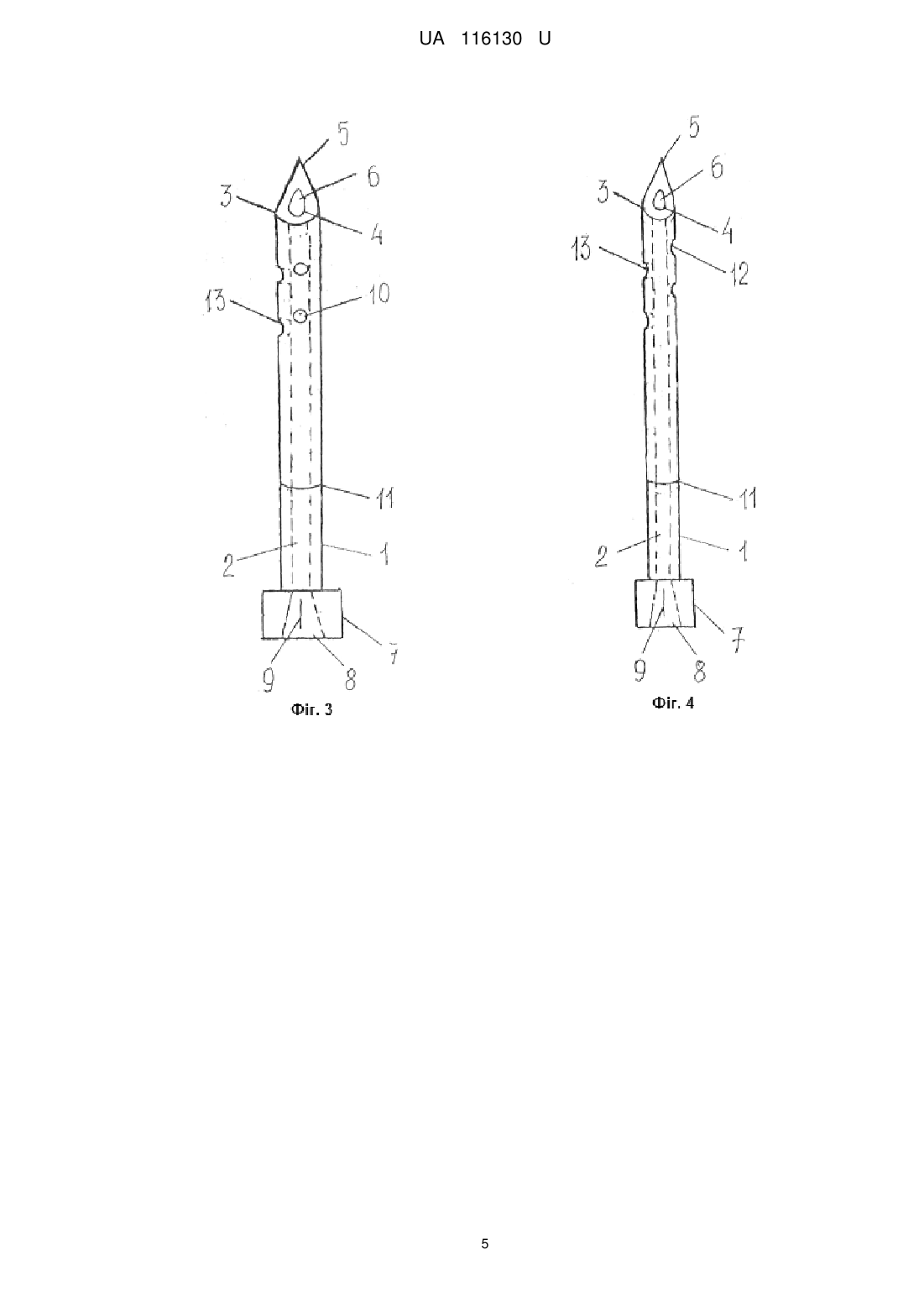

Реферат: Атравматичний пристрій з ексцентричним каналом для введення лікувального засобу внутрішньом'язово, підшкірно містить муфту з проксимального кінця для з'єднання з шприцем та металеву тонкостінну трубку з концентричним каналом діаметром 0,8 мм, довжиною 38,0 мм, причому трубка має загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки. При цьому муфта має мітку, а на стінках дистальної третини виконані вивідні отвори, при цьому тонкостінна трубка виконана з ексцентричним каналом та має обмежувальну мітку. UA 116130 U (54) АТРАВМАТИЧНИЙ ПРИСТРІЙ З ЕКСЦЕНТРИЧНИМ КАНАЛОМ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ ВНУТРІШНЬОМ'ЯЗОВО, ПІДШКІРНО UA 116130 U UA 116130 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявлюваного пристрою, атравматична внутрішньовенна голка, що містить муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом, діаметром 0,8 мм, довжиною 38,0 мм, причому трубка має загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки. [1] Недоліком відомої голки є виведення лікувальних засобів через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення лікувального засобу, травмування м'яких тканин вивідним еліптичним отвором. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувального засобу шляхом конструктивної зміни дистального функціонального фрагмента, збільшивши функцію виведення лікувального засобу завдяки якій досягають рівномірне, дозоване розподілення насичення лікувального засобу у ділянку тканин за одне введення, зменшити травмування м'яких тканин вивідним еліптичним отвором, зменшивши його розмір, розмістивши канал пристрою ексцентрично. Завдання вирішують тим, що трубка містить ексцентричний канал з еліптичним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами 1/3 загальної довжини пристрою, проксимальний провідниковий 2/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стійках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках грубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, визначають межі введення лікувального засобу пристроєм і досягають рівномірного, дозованого розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення. Задачу вирішує пристрій, що містить ексцентричний канал з еліптичним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами 1/3 загальної довжини пристрою, проксимальний провідниковий 2/3 загальної довжини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розмішені на певній відстані один від одного та спіралеподібно розміщені на стінках грубки, отвори одного діаметра з ексцентричним каналом пристрою, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів і яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, визначають межі введення лікувального засобу пристроєм і досягають рівномірного, дозованого розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин: пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин: пристрій з двома рядами, перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з трьома рядами, перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і 1 UA 116130 U 5 10 15 20 25 30 35 40 45 50 55 60 розповсюджується до межі дистальної і середньої третин, третій ряд на лівій стінці трубки відносно зменшеного одиничного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з чотирма рядами, перший ряд на правій стінці грубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд на задній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, четвертий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин: однорядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 1) тонкостінну грубку пристрою 1, ексцентричний канал трубки пристрою – 2, зовнішню сторону загострення дистальною кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір – 6, муфта пристрою – 7, пристрій з'єднання з канюлею шприца – 8, орієнтовну мітку муфти пристрою -9, вивідні отвори на передній стінці пристрою – 10, мітку на тонкостінній трубці - 11; дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 2) тонкостінну трубку пристрою – 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір – 6, муфту пристрою 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою 9, вивідні отвори на передній стінці пристрою – 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12; дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 3) тонкостінну трубку пристрою - 1, ексцентричний канал трубки пристрою – 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір 6, муфту пристрою – 7, пристрій з'єднання з канюлею шприца – 8, орієнтовну мітку муфти пристрою – 9, вивідні отвори на передній стінці пристрою – 10, мітку на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. дворядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 4) тонкостінну трубку пристрою – 1, ексцентричний канал трубки пристрою – 2, зовнішню сторону загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца – 8, орієнтовну мітку муфти пристрою 9, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою 13; трирядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 5) тонкостінну трубку пристрою – 1, ексцентричний канал трубки пристрою - 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір - 6, муфту пристрою – 7, пристрій з'єднання з канюлею шприца – 8, орієнтовну мітку муфти пристрою 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці 11, вивідні отвори на правій стінці пристрою – 12, вивідні отвори на лівій стінці пристрою - 13; чотирирядний атравматичний пристрій з ексцентричним каналом, що містить (фіг. 6) тонкостінну трубку пристрою – 1, ексцентричний канал трубки пристрою 2, зовнішню сторону загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір - 6, муфту пристрою 7, пристрій з'єднання з канюлею шприца – 8, орієнтовну мітку муфти пристрою – 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою – 12, вивідні отвори на лівій стінці пристрою – 13, вивідні отвори на задній стінці пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 спирту, проводять з'єднання муфти 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1). орієнтовною міткою муфти пристрою 9 встановлюють напрям виведення лікувального засобу, виведення лікувального засобу проходить через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. 2 UA 116130 U 5 10 15 20 25 30 35 40 45 50 Фіг. 1. Однорядний атравматичний пристрій з ексцентричним каналом. Фіг. 2. Двохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 3. Двохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 4. Двохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 5. Трьохрядний атравматичний пристрій з ексцентричним каналом. Фіг. 6. Чотирьохрядний атравматичний пристрій з ексцентричним каналом. На фіг. 1. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою - 5, зменшений сліп пічний вивідний отвір – 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою 9, вивідні отвори на передній стінці пристрою – 10, мітка на тонкостінній трубці - 11. На фіг. 2. Тонкостінна трубка пристрою – 1, ексцентричний канал трубки пристрою 2, зовнішня сторона загострення дистального кінця пристрою – 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір – 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою – 10, мітка на тонкостінній трубці 11, вивідні отвори на правій стінці пристрою - 12. На фіг. 3. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою 3, внутрішній край зменшеного еліптичного вивідного отвору - 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір – 6, муфта пристрою – 7, пристрій з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою – 9, вивідні отвори на передній стінці пристрою – 10, мітка на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. На фіг. 4. Тонкостінна трубка пристрою - 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній кран зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою - 5, зменшений еліптичний вивідний отвір 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній грубці - 11, вивідні отвори на правій стінці пристрою – 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 3. Тонкостінна трубка пристрою – 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою 5, зменшений еліптичний вивідний отвір – 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою – 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці – 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою 13. На фіг. 6. Тонкостінна трубка пристрою – 1, ексцентричний канал трубки пристрою - 2, зовнішня сторона загострення дистального кінця пристрою - 3, внутрішній край зменшеного еліптичного вивідного отвору – 4, гостре конусне закінчення голки пристрою – 5, зменшений еліптичний вивідний отвір – 6, муфта пристрою – 7, пристрій з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою – 9, вивідні отвори на передній стінці пристрою – 10, мітка на тонкостінній трубці – 11, вивідні отвори на правій стінці пристрою – 12, вивідні отвори на лівій стінці пристрою – 13, вивідні отвори на задній стінці пристрою - 14. При використанні пропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу у велику, ділянку тканини за одне введення. Джерело інформації: 1. Патент UА 101509, МПК A61М 5/32 (2006.01). Атравматична внутрішньовенна голка./ Коптюх В. В., Комар П. В., Питнер М. Г., Веселовський Т. С., Стадник С. Л., Контюх В. В., Дуве Д. М. (UA) № u201504983; заявл. 21.05.2015; опубл. 10.09.2015. Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Атравматичний пристрій з ексцентричним каналом для введення лікувального засобу внутрішньом'язово, підшкірно, який містить муфту з проксимального кінця для з'єднання з шприцом та металеву тонкостінну трубку з каналом діаметром 0,8 мм, довжиною 38,0 мм, причому трубка має загострення дистального кінця, виконане у вигляді скошеного зрізу під гострим кутом, заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення голки, який 3 UA 116130 U відрізняється тим, що муфта має мітку, а на стінках дистальної третини виконані вивідні отвори, при цьому тонкостінна трубка виконана з ексцентричним каналом та має обмежувальну мітку. 4 UA 116130 U 5 UA 116130 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
