Урна для сміття

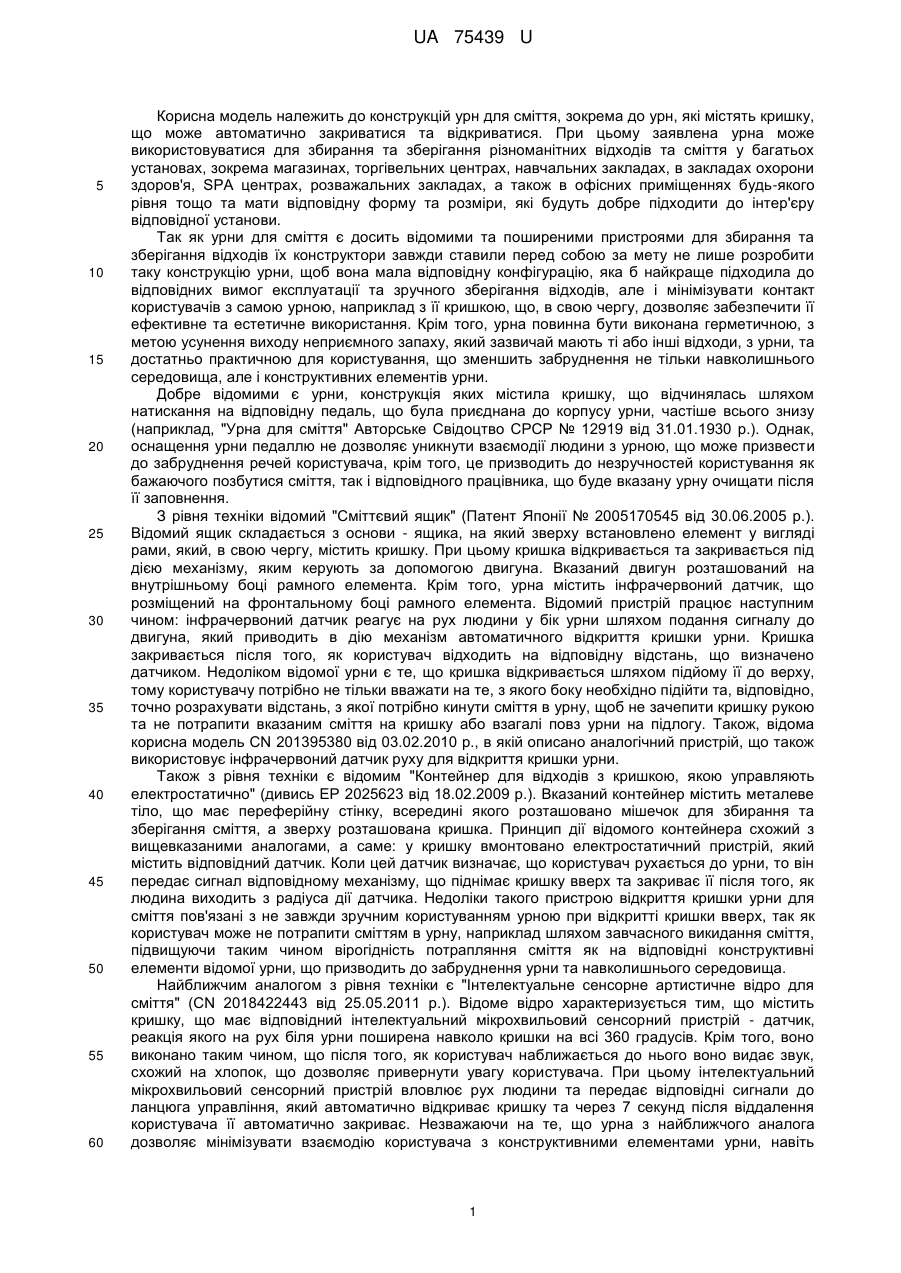

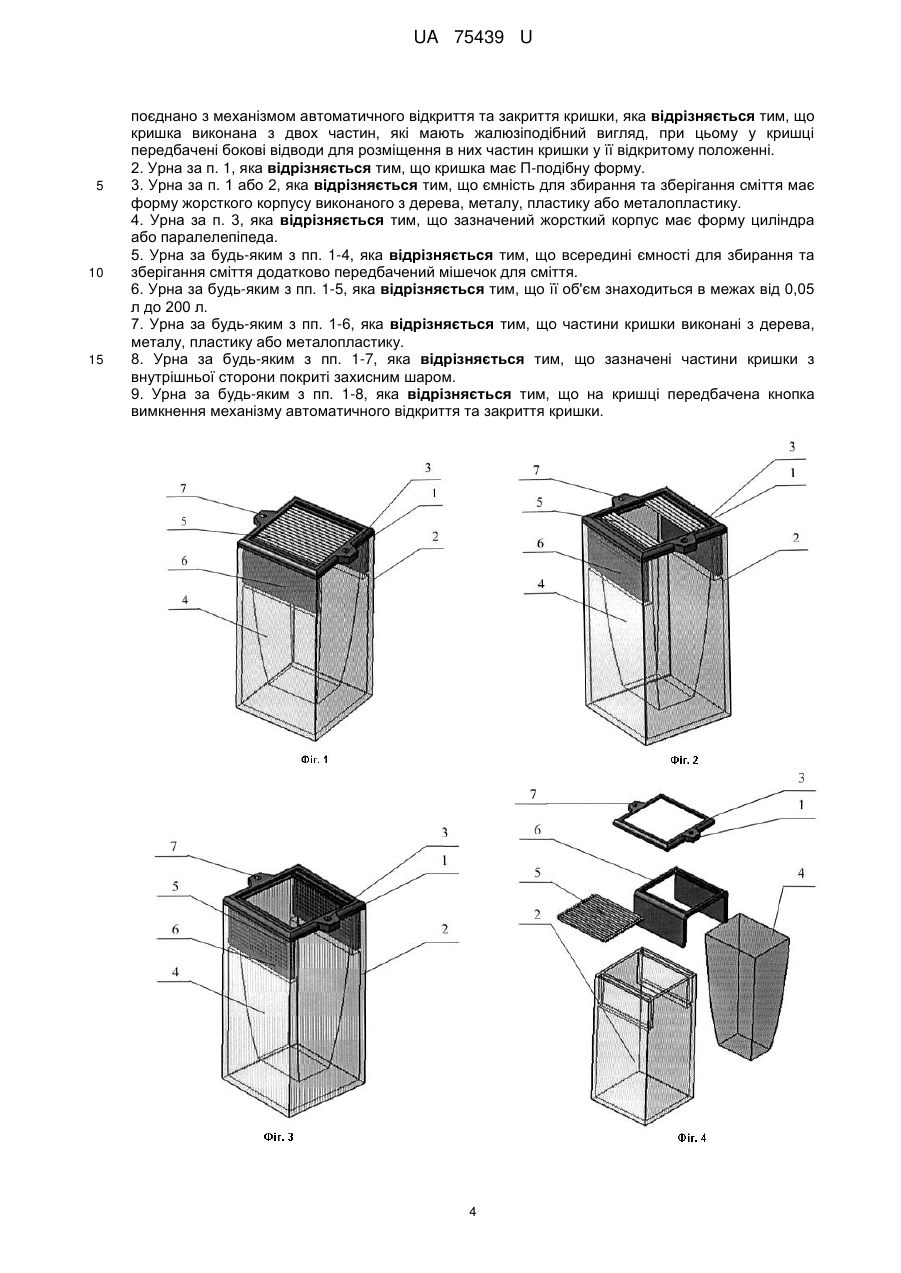

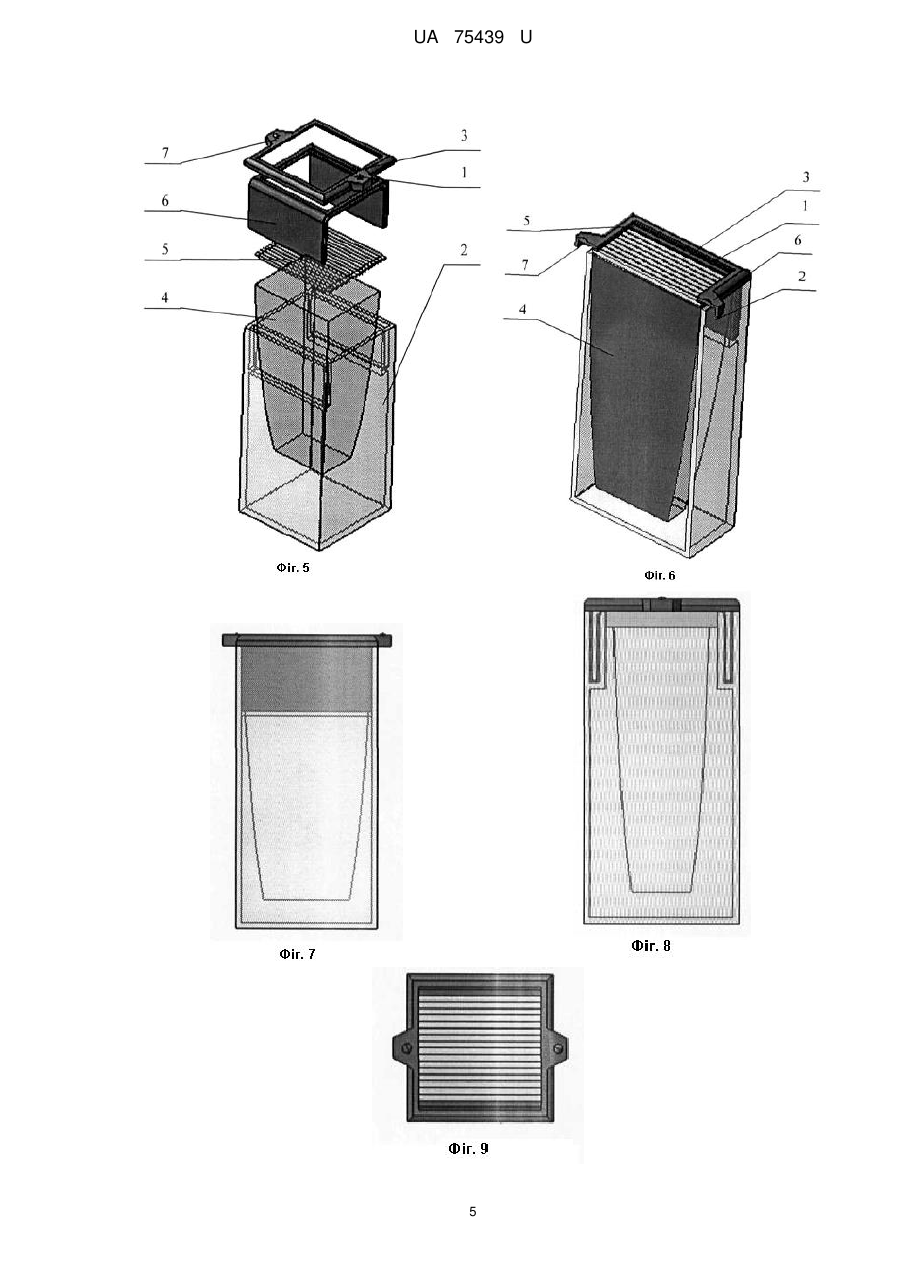

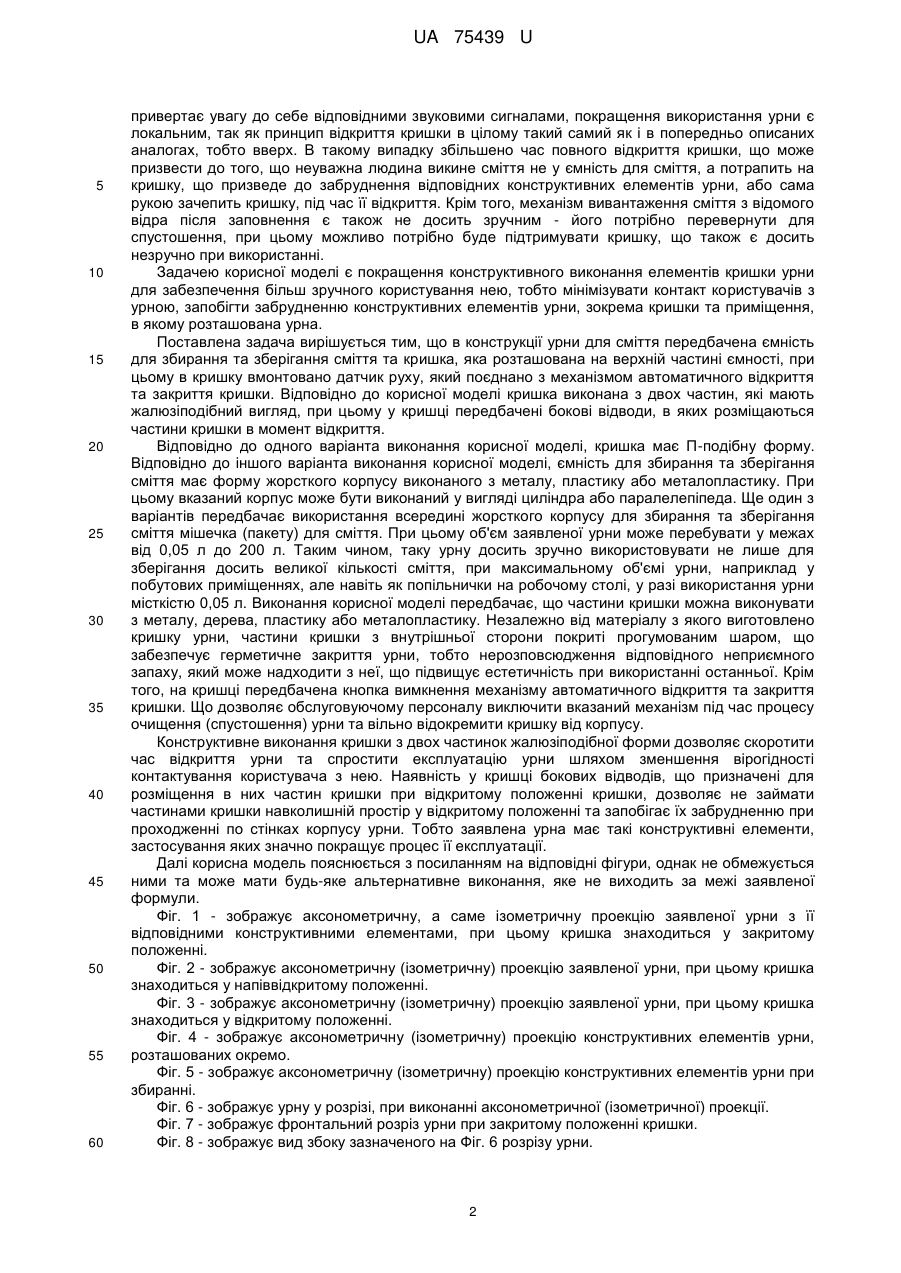

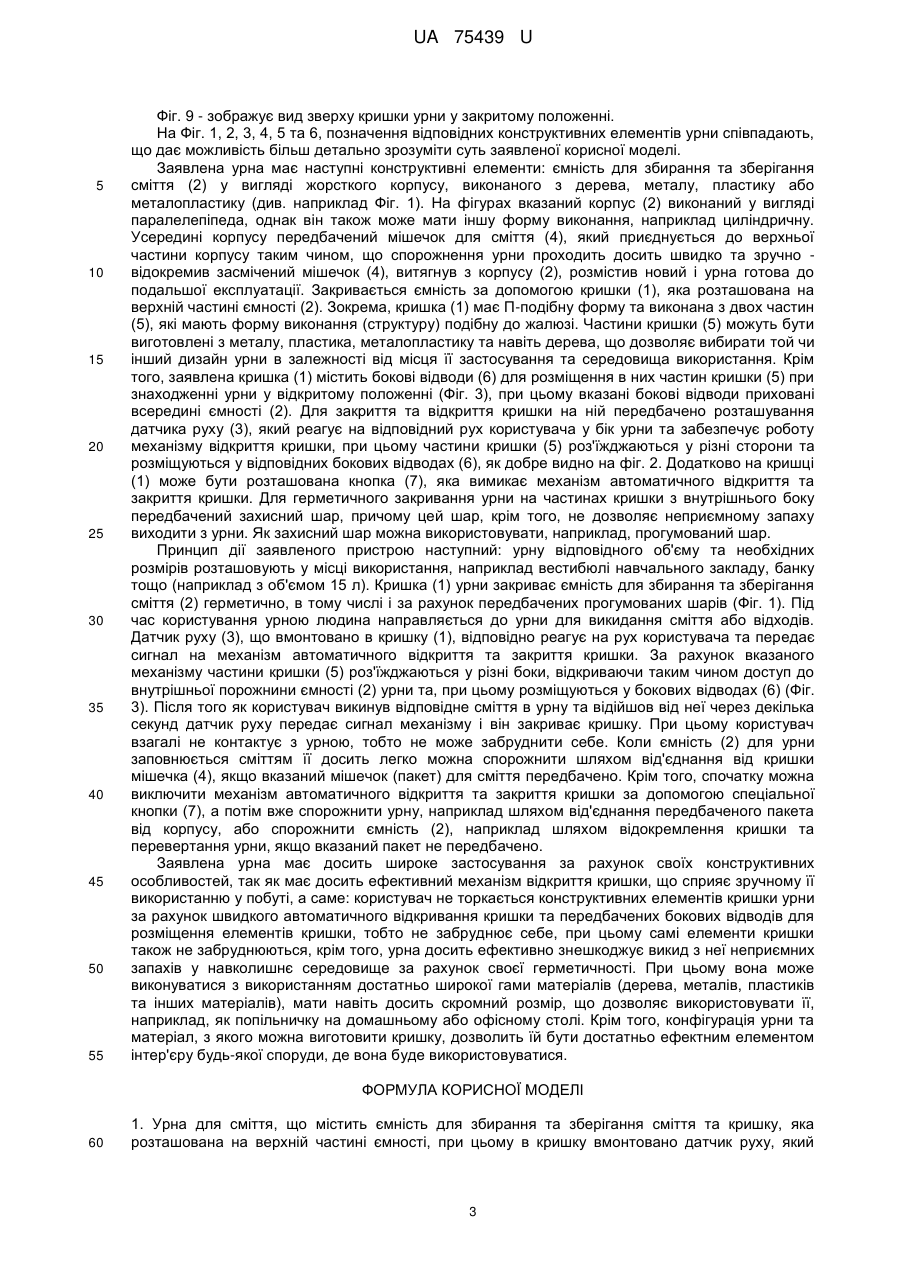

Реферат: UA 75439 U UA 75439 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій урн для сміття, зокрема до урн, які містять кришку, що може автоматично закриватися та відкриватися. При цьому заявлена урна може використовуватися для збирання та зберігання різноманітних відходів та сміття у багатьох установах, зокрема магазинах, торгівельних центрах, навчальних закладах, в закладах охорони здоров'я, SPA центрах, розважальних закладах, а також в офісних приміщеннях будь-якого рівня тощо та мати відповідну форму та розміри, які будуть добре підходити до інтер'єру відповідної установи. Так як урни для сміття є досить відомими та поширеними пристроями для збирання та зберігання відходів їх конструктори завжди ставили перед собою за мету не лише розробити таку конструкцію урни, щоб вона мала відповідну конфігурацію, яка б найкраще підходила до відповідних вимог експлуатації та зручного зберігання відходів, але і мінімізувати контакт користувачів з самою урною, наприклад з її кришкою, що, в свою чергу, дозволяє забезпечити її ефективне та естетичне використання. Крім того, урна повинна бути виконана герметичною, з метою усунення виходу неприємного запаху, який зазвичай мають ті або інші відходи, з урни, та достатньо практичною для користування, що зменшить забруднення не тільки навколишнього середовища, але і конструктивних елементів урни. Добре відомими є урни, конструкція яких містила кришку, що відчинялась шляхом натискання на відповідну педаль, що була приєднана до корпусу урни, частіше всього знизу (наприклад, "Урна для сміття" Авторське Свідоцтво СРСР № 12919 від 31.01.1930 p.). Однак, оснащення урни педаллю не дозволяє уникнути взаємодії людини з урною, що може призвести до забруднення речей користувача, крім того, це призводить до незручностей користування як бажаючого позбутися сміття, так і відповідного працівника, що буде вказану урну очищати після її заповнення. З рівня техніки відомий "Сміттєвий ящик" (Патент Японії № 2005170545 від 30.06.2005 p.). Відомий ящик складається з основи - ящика, на який зверху встановлено елемент у вигляді рами, який, в свою чергу, містить кришку. При цьому кришка відкривається та закривається під дією механізму, яким керують за допомогою двигуна. Вказаний двигун розташований на внутрішньому боці рамного елемента. Крім того, урна містить інфрачервоний датчик, що розміщений на фронтальному боці рамного елемента. Відомий пристрій працює наступним чином: інфрачервоний датчик реагує на рух людини у бік урни шляхом подання сигналу до двигуна, який приводить в дію механізм автоматичного відкриття кришки урни. Кришка закривається після того, як користувач відходить на відповідну відстань, що визначено датчиком. Недоліком відомої урни є те, що кришка відкривається шляхом підйому її до верху, тому користувачу потрібно не тільки вважати на те, з якого боку необхідно підійти та, відповідно, точно розрахувати відстань, з якої потрібно кинути сміття в урну, щоб не зачепити кришку рукою та не потрапити вказаним сміття на кришку або взагалі повз урни на підлогу. Також, відома корисна модель CN 201395380 від 03.02.2010 р., в якій описано аналогічний пристрій, що також використовує інфрачервоний датчик руху для відкриття кришки урни. Також з рівня техніки є відомим "Контейнер для відходів з кришкою, якою управляють електростатично" (дивись ЕР 2025623 від 18.02.2009 p.). Вказаний контейнер містить металеве тіло, що має переферійну стінку, всередині якого розташовано мішечок для збирання та зберігання сміття, а зверху розташована кришка. Принцип дії відомого контейнера схожий з вищевказаними аналогами, а саме: у кришку вмонтовано електростатичний пристрій, який містить відповідний датчик. Коли цей датчик визначає, що користувач рухається до урни, то він передає сигнал відповідному механізму, що піднімає кришку вверх та закриває її після того, як людина виходить з радіуса дії датчика. Недоліки такого пристрою відкриття кришки урни для сміття пов'язані з не завжди зручним користуванням урною при відкритті кришки вверх, так як користувач може не потрапити сміттям в урну, наприклад шляхом завчасного викидання сміття, підвищуючи таким чином вірогідність потрапляння сміття як на відповідні конструктивні елементи відомої урни, що призводить до забруднення урни та навколишнього середовища. Найближчим аналогом з рівня техніки є "Інтелектуальне сенсорне артистичне відро для сміття" (CN 2018422443 від 25.05.2011 p.). Відоме відро характеризується тим, що містить кришку, що має відповідний інтелектуальний мікрохвильовий сенсорний пристрій - датчик, реакція якого на рух біля урни поширена навколо кришки на всі 360 градусів. Крім того, воно виконано таким чином, що після того, як користувач наближається до нього воно видає звук, схожий на хлопок, що дозволяє привернути увагу користувача. При цьому інтелектуальний мікрохвильовий сенсорний пристрій вловлює рух людини та передає відповідні сигнали до ланцюга управління, який автоматично відкриває кришку та через 7 секунд після віддалення користувача її автоматично закриває. Незважаючи на те, що урна з найближчого аналога дозволяє мінімізувати взаємодію користувача з конструктивними елементами урни, навіть 1 UA 75439 U 5 10 15 20 25 30 35 40 45 50 55 60 привертає увагу до себе відповідними звуковими сигналами, покращення використання урни є локальним, так як принцип відкриття кришки в цілому такий самий як і в попередньо описаних аналогах, тобто вверх. В такому випадку збільшено час повного відкриття кришки, що може призвести до того, що неуважна людина викине сміття не у ємність для сміття, а потрапить на кришку, що призведе до забруднення відповідних конструктивних елементів урни, або сама рукою зачепить кришку, під час її відкриття. Крім того, механізм вивантаження сміття з відомого відра після заповнення є також не досить зручним - його потрібно перевернути для спустошення, при цьому можливо потрібно буде підтримувати кришку, що також є досить незручно при використанні. Задачею корисної моделі є покращення конструктивного виконання елементів кришки урни для забезпечення більш зручного користування нею, тобто мінімізувати контакт користувачів з урною, запобігти забрудненню конструктивних елементів урни, зокрема кришки та приміщення, в якому розташована урна. Поставлена задача вирішується тим, що в конструкції урни для сміття передбачена ємність для збирання та зберігання сміття та кришка, яка розташована на верхній частині ємності, при цьому в кришку вмонтовано датчик руху, який поєднано з механізмом автоматичного відкриття та закриття кришки. Відповідно до корисної моделі кришка виконана з двох частин, які мають жалюзіподібний вигляд, при цьому у кришці передбачені бокові відводи, в яких розміщаються частини кришки в момент відкриття. Відповідно до одного варіанта виконання корисної моделі, кришка має П-подібну форму. Відповідно до іншого варіанта виконання корисної моделі, ємність для збирання та зберігання сміття має форму жорсткого корпусу виконаного з металу, пластику або металопластику. При цьому вказаний корпус може бути виконаний у вигляді циліндра або паралелепіпеда. Ще один з варіантів передбачає використання всередині жорсткого корпусу для збирання та зберігання сміття мішечка (пакету) для сміття. При цьому об'єм заявленої урни може перебувати у межах від 0,05 л до 200 л. Таким чином, таку урну досить зручно використовувати не лише для зберігання досить великої кількості сміття, при максимальному об'ємі урни, наприклад у побутових приміщеннях, але навіть як попільнички на робочому столі, у разі використання урни місткістю 0,05 л. Виконання корисної моделі передбачає, що частини кришки можна виконувати з металу, дерева, пластику або металопластику. Незалежно від матеріалу з якого виготовлено кришку урни, частини кришки з внутрішньої сторони покриті прогумованим шаром, що забезпечує герметичне закриття урни, тобто нерозповсюдження відповідного неприємного запаху, який може надходити з неї, що підвищує естетичність при використанні останньої. Крім того, на кришці передбачена кнопка вимкнення механізму автоматичного відкриття та закриття кришки. Що дозволяє обслуговуючому персоналу виключити вказаний механізм під час процесу очищення (спустошення) урни та вільно відокремити кришку від корпусу. Конструктивне виконання кришки з двох частинок жалюзіподібної форми дозволяє скоротити час відкриття урни та спростити експлуатацію урни шляхом зменшення вірогідності контактування користувача з нею. Наявність у кришці бокових відводів, що призначені для розміщення в них частин кришки при відкритому положенні кришки, дозволяє не займати частинами кришки навколишній простір у відкритому положенні та запобігає їх забрудненню при проходженні по стінках корпусу урни. Тобто заявлена урна має такі конструктивні елементи, застосування яких значно покращує процес її експлуатації. Далі корисна модель пояснюється з посиланням на відповідні фігури, однак не обмежується ними та може мати будь-яке альтернативне виконання, яке не виходить за межі заявленої формули. Фіг. 1 - зображує аксонометричну, а саме ізометричну проекцію заявленої урни з її відповідними конструктивними елементами, при цьому кришка знаходиться у закритому положенні. Фіг. 2 - зображує аксонометричну (ізометричну) проекцію заявленої урни, при цьому кришка знаходиться у напіввідкритому положенні. Фіг. 3 - зображує аксонометричну (ізометричну) проекцію заявленої урни, при цьому кришка знаходиться у відкритому положенні. Фіг. 4 - зображує аксонометричну (ізометричну) проекцію конструктивних елементів урни, розташованих окремо. Фіг. 5 - зображує аксонометричну (ізометричну) проекцію конструктивних елементів урни при збиранні. Фіг. 6 - зображує урну у розрізі, при виконанні аксонометричної (ізометричної) проекції. Фіг. 7 - зображує фронтальний розріз урни при закритому положенні кришки. Фіг. 8 - зображує вид збоку зазначеного на Фіг. 6 розрізу урни. 2 UA 75439 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 9 - зображує вид зверху кришки урни у закритому положенні. На Фіг. 1, 2, 3, 4, 5 та 6, позначення відповідних конструктивних елементів урни співпадають, що дає можливість більш детально зрозуміти суть заявленої корисної моделі. Заявлена урна має наступні конструктивні елементи: ємність для збирання та зберігання сміття (2) у вигляді жорсткого корпусу, виконаного з дерева, металу, пластику або металопластику (див. наприклад Фіг. 1). На фігурах вказаний корпус (2) виконаний у вигляді паралелепіпеда, однак він також може мати іншу форму виконання, наприклад циліндричну. Усередині корпусу передбачений мішечок для сміття (4), який приєднується до верхньої частини корпусу таким чином, що спорожнення урни проходить досить швидко та зручно відокремив засмічений мішечок (4), витягнув з корпусу (2), розмістив новий і урна готова до подальшої експлуатації. Закривається ємність за допомогою кришки (1), яка розташована на верхній частині ємності (2). Зокрема, кришка (1) має П-подібну форму та виконана з двох частин (5), які мають форму виконання (структуру) подібну до жалюзі. Частини кришки (5) можуть бути виготовлені з металу, пластика, металопластику та навіть дерева, що дозволяє вибирати той чи інший дизайн урни в залежності від місця її застосування та середовища використання. Крім того, заявлена кришка (1) містить бокові відводи (6) для розміщення в них частин кришки (5) при знаходженні урни у відкритому положенні (Фіг. 3), при цьому вказані бокові відводи приховані всередині ємності (2). Для закриття та відкриття кришки на ній передбачено розташування датчика руху (3), який реагує на відповідний рух користувача у бік урни та забезпечує роботу механізму відкриття кришки, при цьому частини кришки (5) роз'їжджаються у різні сторони та розміщуються у відповідних бокових відводах (6), як добре видно на фіг. 2. Додатково на кришці (1) може бути розташована кнопка (7), яка вимикає механізм автоматичного відкриття та закриття кришки. Для герметичного закривання урни на частинах кришки з внутрішнього боку передбачений захисний шар, причому цей шар, крім того, не дозволяє неприємному запаху виходити з урни. Як захисний шар можна використовувати, наприклад, прогумований шар. Принцип дії заявленого пристрою наступний: урну відповідного об'єму та необхідних розмірів розташовують у місці використання, наприклад вестибюлі навчального закладу, банку тощо (наприклад з об'ємом 15 л). Кришка (1) урни закриває ємність для збирання та зберігання сміття (2) герметично, в тому числі і за рахунок передбачених прогумованих шарів (Фіг. 1). Під час користування урною людина направляється до урни для викидання сміття або відходів. Датчик руху (3), що вмонтовано в кришку (1), відповідно реагує на рух користувача та передає сигнал на механізм автоматичного відкриття та закриття кришки. За рахунок вказаного механізму частини кришки (5) роз'їжджаються у різні боки, відкриваючи таким чином доступ до внутрішньої порожнини ємності (2) урни та, при цьому розміщуються у бокових відводах (6) (Фіг. 3). Після того як користувач викинув відповідне сміття в урну та відійшов від неї через декілька секунд датчик руху передає сигнал механізму і він закриває кришку. При цьому користувач взагалі не контактує з урною, тобто не може забруднити себе. Коли ємність (2) для урни заповнюється сміттям її досить легко можна спорожнити шляхом від'єднання від кришки мішечка (4), якщо вказаний мішечок (пакет) для сміття передбачено. Крім того, спочатку можна виключити механізм автоматичного відкриття та закриття кришки за допомогою спеціальної кнопки (7), а потім вже спорожнити урну, наприклад шляхом від'єднання передбаченого пакета від корпусу, або спорожнити ємність (2), наприклад шляхом відокремлення кришки та перевертання урни, якщо вказаний пакет не передбачено. Заявлена урна має досить широке застосування за рахунок своїх конструктивних особливостей, так як має досить ефективний механізм відкриття кришки, що сприяє зручному її використанню у побуті, а саме: користувач не торкається конструктивних елементів кришки урни за рахунок швидкого автоматичного відкривання кришки та передбачених бокових відводів для розміщення елементів кришки, тобто не забруднює себе, при цьому самі елементи кришки також не забруднюються, крім того, урна досить ефективно знешкоджує викид з неї неприємних запахів у навколишнє середовище за рахунок своєї герметичності. При цьому вона може виконуватися з використанням достатньо широкої гами матеріалів (дерева, металів, пластиків та інших матеріалів), мати навіть досить скромний розмір, що дозволяє використовувати її, наприклад, як попільничку на домашньому або офісному столі. Крім того, конфігурація урни та матеріал, з якого можна виготовити кришку, дозволить їй бути достатньо ефектним елементом інтер'єру будь-якої споруди, де вона буде використовуватися. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Урна для сміття, що містить ємність для збирання та зберігання сміття та кришку, яка розташована на верхній частині ємності, при цьому в кришку вмонтовано датчик руху, який 3 UA 75439 U 5 10 15 поєднано з механізмом автоматичного відкриття та закриття кришки, яка відрізняється тим, що кришка виконана з двох частин, які мають жалюзіподібний вигляд, при цьому у кришці передбачені бокові відводи для розміщення в них частин кришки у її відкритому положенні. 2. Урна за п. 1, яка відрізняється тим, що кришка має П-подібну форму. 3. Урна за п. 1 або 2, яка відрізняється тим, що ємність для збирання та зберігання сміття має форму жорсткого корпусу виконаного з дерева, металу, пластику або металопластику. 4. Урна за п. 3, яка відрізняється тим, що зазначений жорсткий корпус має форму циліндра або паралелепіпеда. 5. Урна за будь-яким з пп. 1-4, яка відрізняється тим, що всередині ємності для збирання та зберігання сміття додатково передбачений мішечок для сміття. 6. Урна за будь-яким з пп. 1-5, яка відрізняється тим, що її об'єм знаходиться в межах від 0,05 л до 200 л. 7. Урна за будь-яким з пп. 1-6, яка відрізняється тим, що частини кришки виконані з дерева, металу, пластику або металопластику. 8. Урна за будь-яким з пп. 1-7, яка відрізняється тим, що зазначені частини кришки з внутрішньої сторони покриті захисним шаром. 9. Урна за будь-яким з пп. 1-8, яка відрізняється тим, що на кришці передбачена кнопка вимкнення механізму автоматичного відкриття та закриття кришки. 4 UA 75439 U 5 UA 75439 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
