Ізолюючий регенеративний респіратор

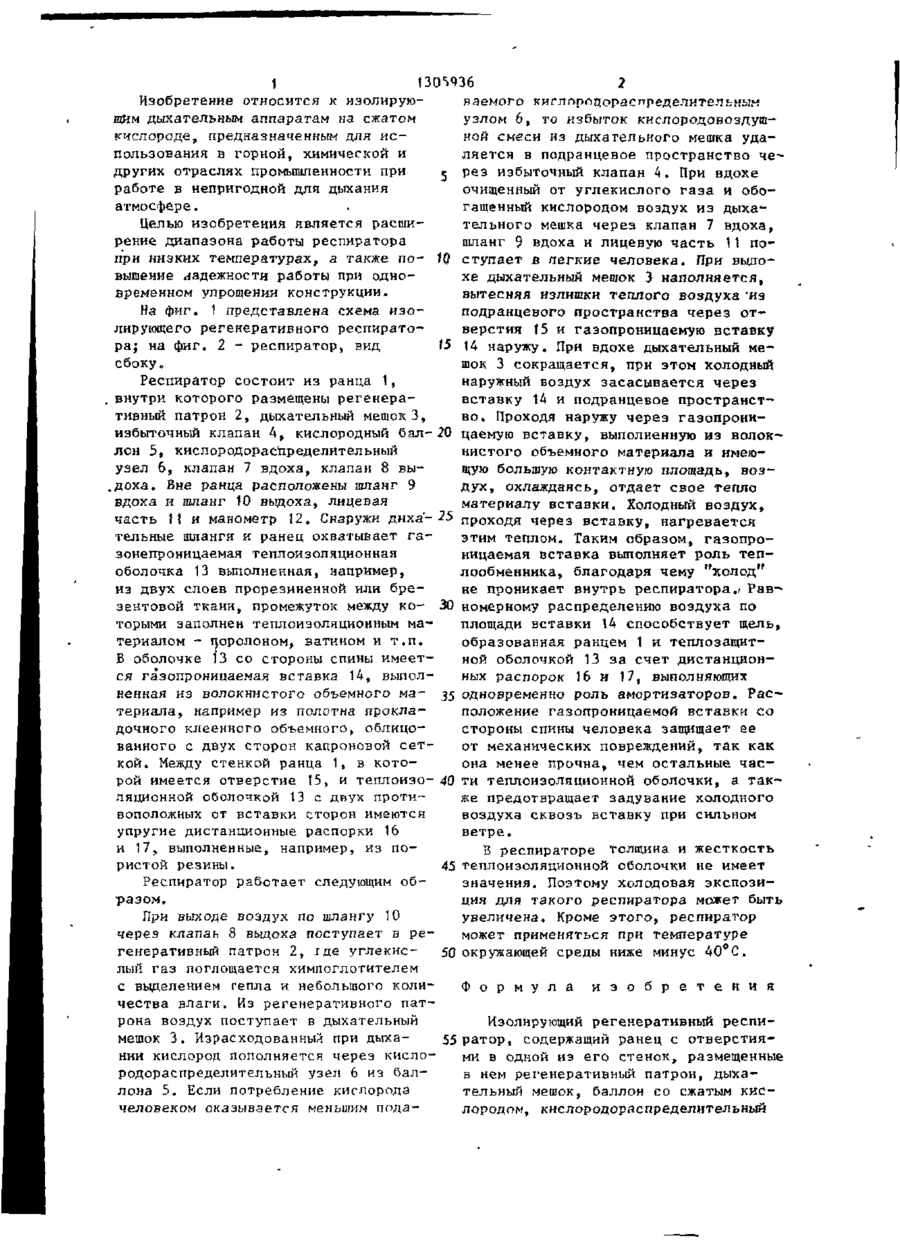

Изобретение относится к изолирующим дыхательным аппаратам на сжа том кислороде, предназначенным для использования в горной, химической и других отраслях промышленности при работе в непригодной для дыхания атмосфере. С целью расширения диапазона его работы при низких температурах, а также для повышения надежности в работе и упрощения конструкции теплоизоляционная газонепроницаемая оболочка 13 со стороны, обращенной к спине человека, выполнена с газопроницаемой вставкой 14 иэ волокнистого объемного материала, отверстия 15 стенки ранца 1 обращены в сторону вставки, а между оболочкой и стенкой ранца с двух сторон от вставки 14 установлены упругие дистанционные распорки 16 и 17. 2 ил. Ф СП со со Фиг.2 Ь я f^ 130W6 Изобретение относится к изолируюваемого киглопплораспределительным щим дыхательным аппаратам на сжатом узлом 6, то избыток кислородовоздушрчслороде, предназначенным для исной смеси из дыхательного мешка удапользования в горной, химической и ляется в подранцевое пространство че других отраслях промышленности при 5 рез избыточный клапан 4, При вдохе работе в непригодной для дыхания очищенный от углекислого газа и обоатмосфере. гащенный кислородом воздух из дыхаЦелью изобретения является расшительного мешка через клапан 7 вдоха, рение диапазона работы респиратора шланг 9 вдоха и лицевую часть 11 попри низких температурах, а также по- 10 ступает в легкие человека. При выдовышение надежности работы при однохе дыхательный мешок 3 наполняется, временном упрощении конструкции. вытесняя излишки теплого воздуха 'из На фиг. 1 представлена схема изоподранцевого пространства через отлирующего регенеративного респиратоверстия Ї5 и газопроницаемую вставку ра; на фиг. 2 - респиратор, вид f5 14 наружу. При вдохе дыхательный месбоку„ шок 3 сокращается, при этом холодный Респиратор состоит из ранца 1, наружный воздух засасывается через , внутри которого размещены регенеравставку 14 и подранцевое пространство. Проходя наружу через газопронитивный патрон 2, дыхательный мешок 3, избыточный клапан 4, кислородный бал-20 цаемую вставку, выполненную из волоклон 5, кислородораспределительныи нистого объемного материала и имеюузел 6, клапан 7 вдоха, клапан 8 выщую большую контактную площадь, воз.доха. Вне ранца расположены шланг 9 дух, охлаждаясь, отдает свое тепло вдоха и шланг 10 выдоха, лицевая материалу вставки. Холодный воздух, часть 11 и манометр 12. Снаружи днха- 25 проходя через вставку, нагревается тельные шланги и ранец охватывает гаэтим теплом. Таким образом, газопрозонепроницаемая теплоизоляционная ницаемая вставка выполняет роль тепоболочка 13 выполненная, например, лообменника, благодаря чему "холод" из двух слоев прорезиненной или брене проникает внутрь респиратора./ Рав^ зентовой ткани, промежуток между ко- 30 номерному распределению воздуха по площади вставки 14 способствует щель, торыми заполнен теплоизоляционным маобразованная ранцем 1 и теплозащиттериалом - поролоном, ватином и т.п. ной оболочкой 13 за счет дистанционВ оболочке 13 со стороны спины имеетных распорок 16 и 17, выполняющих ся газопроницаемая вставка 1Д, выполненная из волокнистого объемного ма- 35 одновременно роль амортизаторов. Рас~ положение газопроницаемой вставки со териала , например из полотна прокластороны спины человека защищает ее дочного клеенного объемного, облицоот механических повреждений, так как ванного с двух сторон капроновой сетона менее прочна, чем остальные чаской. Между стенкой ранца 1, в которой имеется отверстие 15, и теплоизо- 40 ти теплоизоляционной оболочки, а такляционной оболочкой 13 с двух протиже предотвращает задувание холодного воположных от вставки сторон имеются воздуха сквозь вставку при сильном упругие дистанционные распорки 16 ветре. и 17, выполненные, например, из поВ респираторе толщина и жесткость ристой резины. 45 теплоизоляционной оболочки не имеет Респиратор работает следующим обзначения. Поэтому холодовая экспозиразом. ция для такого респиратора может быть При выходе воздух по шлангу 10 увеличена. Кроме этого, респиратор через клапаь 8 выдоха поступает в реможет применяться при температуре генеративный патрон 2, где углекис50 окружающей среды ниже минус 40°С. лый газ поглощается химпоглотителем Ф о р м у л а и з о б р е т е н и я с выделением гепла и небольшого количества влаги. Из регенеративного патрона воздух поступает в дыхательный Изолирующий регенеративный респимешок 3. Израсходованный при дыха55 ратор, содержащий ранец с отверстиянии кислород пополняется через кисло™ ми в одной из его стенок, размещенные родораспределительный узел 6 из балв нем регенеративный патрон, дыхалона 5. Если потребление кислорода тельный мешок, баллон со сжатым кисчеловеком оказывается меньшим подалородом, кислородораспределительныи 1305936 узел ч избыточный клзпан, Й также дыконструкции, тегшоизоляциоинан хательные шланги с лицевой частью и лочка со стороны, обращенной к спине теплоизоляционную газонепроницаемую человека, выполнена с газопроницаеоболочку, охватывающую размещенные мой вставкой из волокнистого объемнов ней ранец и дыхательные шланги, с го материала, отверстия стенки ранца о т л и ч а ю щ и й с я тем» что, обращены в сторону вставки, а между с целью расширения диапазона работы теплоизоляционной оболочкой и стенреспиратора при низких температурах, кой ранца с двух сторон от вставки а также повышения надежности его раустановлены упругие дистанционные боты при одновременно упрощении 10 распорки. ю Редактор М,Панфиловская Заказ 442/ДСП Составитель Н.Ульшина Техред А.Кравчук Корректор М.Пожо Тираж 235 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, >н.Проектная,
