Жатка для збирання льону олійного

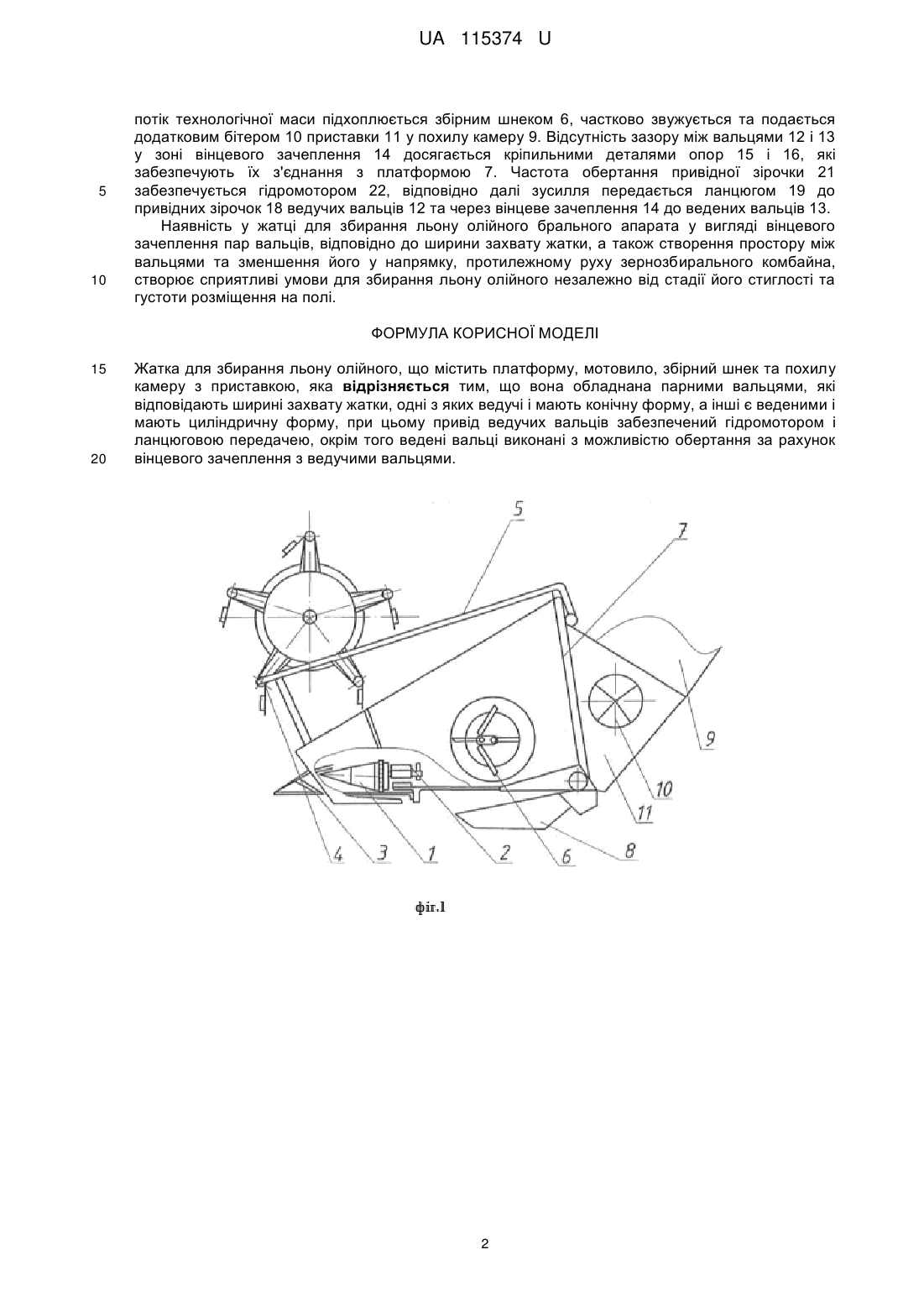

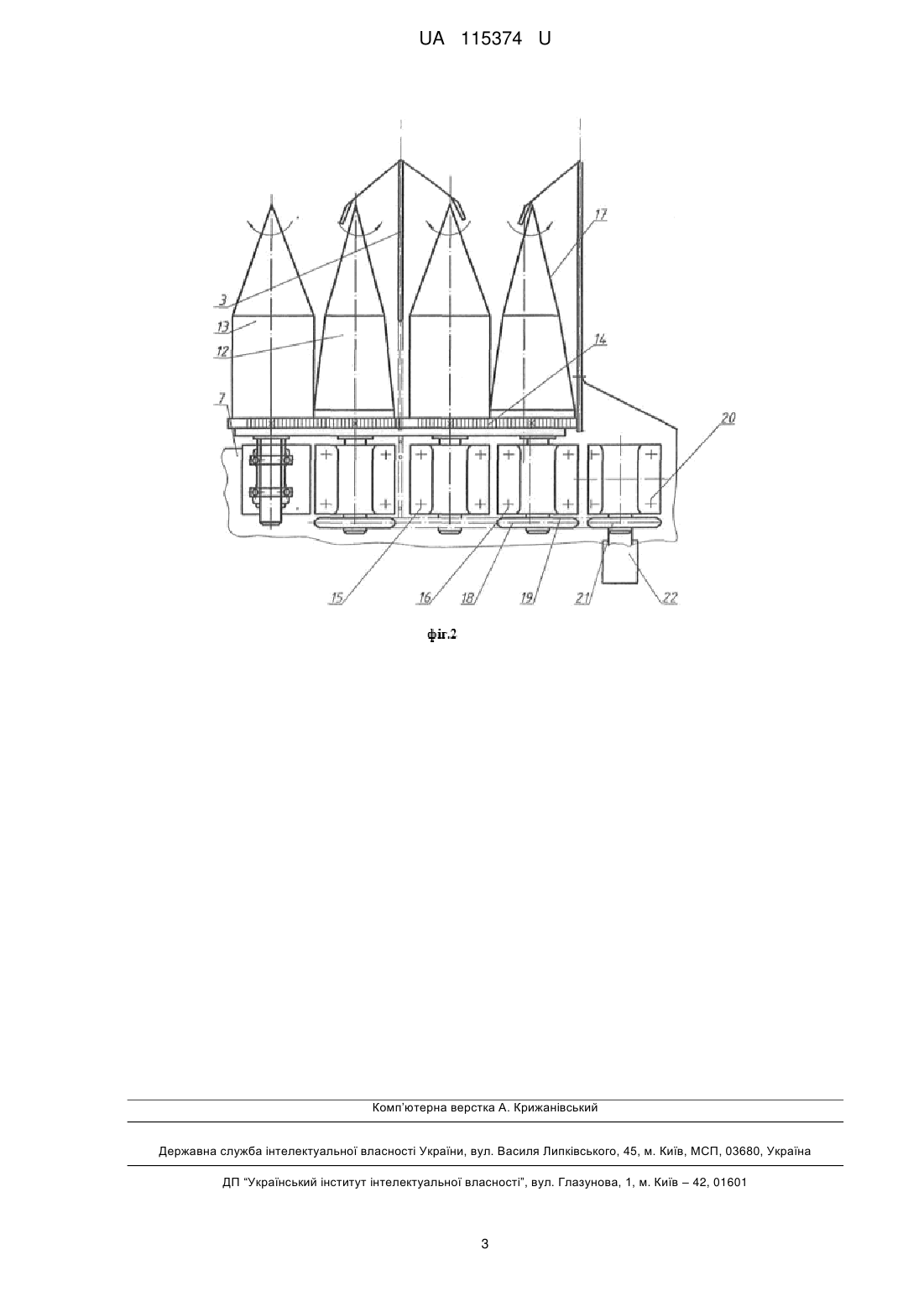

Реферат: Жатка для збирання льону олійного містить платформу, мотовило, збірний шнек та похилу камеру з приставкою. Вона обладнана парними вальцями, які відповідають ширині захвату жатки, одні з яких ведучі і мають конічну форму, а інші є веденими і мають циліндричну форму, при цьому привід ведучих вальців забезпечений гідромотором і ланцюговою передачею, окрім того ведені вальці виконані з можливістю обертання за рахунок вінцевого зачеплення з ведучими вальцями. UA 115374 U (54) ЖАТКА ДЛЯ ЗБИРАННЯ ЛЬОНУ ОЛІЙНОГО UA 115374 U UA 115374 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, і може бути використана як вузол зернозбирального комбайна. Відомий вальцьовий льонобральний апарат, що містить бральні секції, розміщені на рамі льонозбирального агрегата. Кожна бральна секція містить пару вальців з прогумованою поверхнею, один з яких виконано гладким, а другий з багатозахідним гвинтовим пазом, причому другий виконано довшим і він виступає зі сторони входження стеблостою у міжвальний простір. Вальці мають горизонтальні осі обертання, що спрямовані вздовж напрямку руху льонозбирального агрегата. Крім цього апарат обладнано подільниками стеблостою, спрямовуючими прутками на двох рівнях у вертикальній площині та поперечним транспортером з пальцями [див. Пат. України № 103445, кл. A01D 45/00, A01D 45/06, A01F 11/00, 2013 р.]. Недоліком вальцьового льонобрального апарата є вузькі функціональні можливості збирання сільськогосподарських культур, мала продуктивність, а наявність багатозахідного паза обмежує одночасний захват декількох стебел льону за шириною розміщення, створює несприятливі умови для витягування стебел з ґрунту. Найбільш близькими за технічним змістом до запропонованої жатки для збирання льону олійного є жатки зернозбиральних комбайнів, що включають, як правило, платформу з встановленими на ній мотовилом, різальним апаратом, збірним шнеком, врівноважувальним механізмом та приводами. В окремих випадках, для подачі технологічної маси зі столу платформи в похилу камеру комбайна, передбачена приставка, яка обладнана додатковим бітером [див. стр. 64. Кравчук В.І., Мельник Ю.Ф. Машини для збирання зернових та технічних культур. Розділ 1.3.3. Комбайни зернозбиральні. Укр. НДІ ПВТ ім. Л. Погорілого. - Дослідницьке, 2009. - 296 с., ресурс vthntusg.at.ua/_ld/O/18_zernovi_disk.pdf]. Недоліком жатки зернозбирального комбайна для збирання льону олійного є неможливість збору льону олійного у різних стадіях стиглості стеблової частини врожаю. В основу корисної моделі поставлено задачу у жатці зернозбирального комбайна шляхом зміни її конструкції отримати новий технічний результат, який полягає у забезпеченні можливості незалежно від стадії стиглості і розміщення стебел по площі поля забезпечити принцип збирання льону олійного через встановлення, відповідно до ширини захвату жатки, парних бральних вальців, що забезпечить створення сприятливих умов для витягування стебел з ґрунту. Поставлена задача вирішується наступним чином. У жатці для збирання льону олійного, що містить платформу, мотовило, збірний шнек та похилу камеру з приставкою, відповідно до корисної моделі, жатка обладнана парами вальців відповідно ширині захвату жатки, одні з яких ведучі і мають конічну форму, а інші є веденими і мають циліндричну форму, при цьому привід ведучих вальців забезпечений гідромотором і ланцюговою передачею, окрім того ведені вальці виконані з можливістю обертання за рахунок вінцевого зачеплення з ведучими вальцями. На приведених кресленнях на фіг. 1 зображено жатку для збирання льону олійного та фіг. 2 - секцію брального апарата. Жатка для збирання льону олійного приєднана до зернозбирального комбайна (на кресленні не показаний) і містить бральний апарат 1 з ланцюговою передачею 2, міжсекційні подільники 3, мотовило 4 з приводом 5, збірний шнек 6, які розміщені на платформі 7. На платформі 7 встановлено копіювальний пристрій 8 та похилу камеру 9 з додатковим бітером 10 приставки 11. Бральний апарат 1 містить парну кількість вальців 12 і 13 з конусними наконечниками відповідно до ширини захвату жатки, причому ведучі вальці 12 виконано конічними, а ведені вальці 13 - циліндричними. Вальці 12 і 13 встановленні в опорах 15 і 16 з можливістю обертання назустріч один одному за рахунок вінцевого зачеплення у напрямку, який показано на кресленні. Вальці 12 і 13 мають горизонтальні осі обертання, що спрямовані вздовж руху зернозбирального комбайна. Між сусідніми парами вальців 12 і 13 розміщені міжсекційні подільники 3 та при обмеженні жатки - бокові подільники 17. Ланцюгова передача 2 містить привідні зірочки 18 ведучих вальців 12, ланцюг 19, опору приводу 20 гідромотора 22 та привідну зірочку 21, встановлену на гідромотор 22. Привідний механізм захищений кожухом 23. Опори 15 і 16 та опора приводу 20 розміщені на платформі 7. Жатка для збирання льону олійного працює наступним чином. Під час руху зернозбирального комбайна полем міжсекційні подільники 3 та бокові подільники 17 розділяють стеблостій льону олійного відповідно до кількості секцій брального апарата 1. Конусні наконечники спрямовують стебла у простір між вальцями 12 і 13 і внаслідок обертання вальців 12 і 13 назустріч один одному стебла витягуються з ґрунту та переміщуються вверх. Для усунення можливого випадання стебел за межі брального апарата 1 верхівкова частина стебел захоплюється граблинами мотовила 4 та переміщається на платформу 7. Далі 1 UA 115374 U 5 10 потік технологічної маси підхоплюється збірним шнеком 6, частково звужується та подається додатковим бітером 10 приставки 11 у похилу камеру 9. Відсутність зазору між вальцями 12 і 13 у зоні вінцевого зачеплення 14 досягається кріпильними деталями опор 15 і 16, які забезпечують їх з'єднання з платформою 7. Частота обертання привідної зірочки 21 забезпечується гідромотором 22, відповідно далі зусилля передається ланцюгом 19 до привідних зірочок 18 ведучих вальців 12 та через вінцеве зачеплення 14 до ведених вальців 13. Наявність у жатці для збирання льону олійного брального апарата у вигляді вінцевого зачеплення пар вальців, відповідно до ширини захвату жатки, а також створення простору між вальцями та зменшення його у напрямку, протилежному руху зернозбирального комбайна, створює сприятливі умови для збирання льону олійного незалежно від стадії його стиглості та густоти розміщення на полі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Жатка для збирання льону олійного, що містить платформу, мотовило, збірний шнек та похилу камеру з приставкою, яка відрізняється тим, що вона обладнана парними вальцями, які відповідають ширині захвату жатки, одні з яких ведучі і мають конічну форму, а інші є веденими і мають циліндричну форму, при цьому привід ведучих вальців забезпечений гідромотором і ланцюговою передачею, окрім того ведені вальці виконані з можливістю обертання за рахунок вінцевого зачеплення з ведучими вальцями. 2 UA 115374 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
