Равликова водяна баня

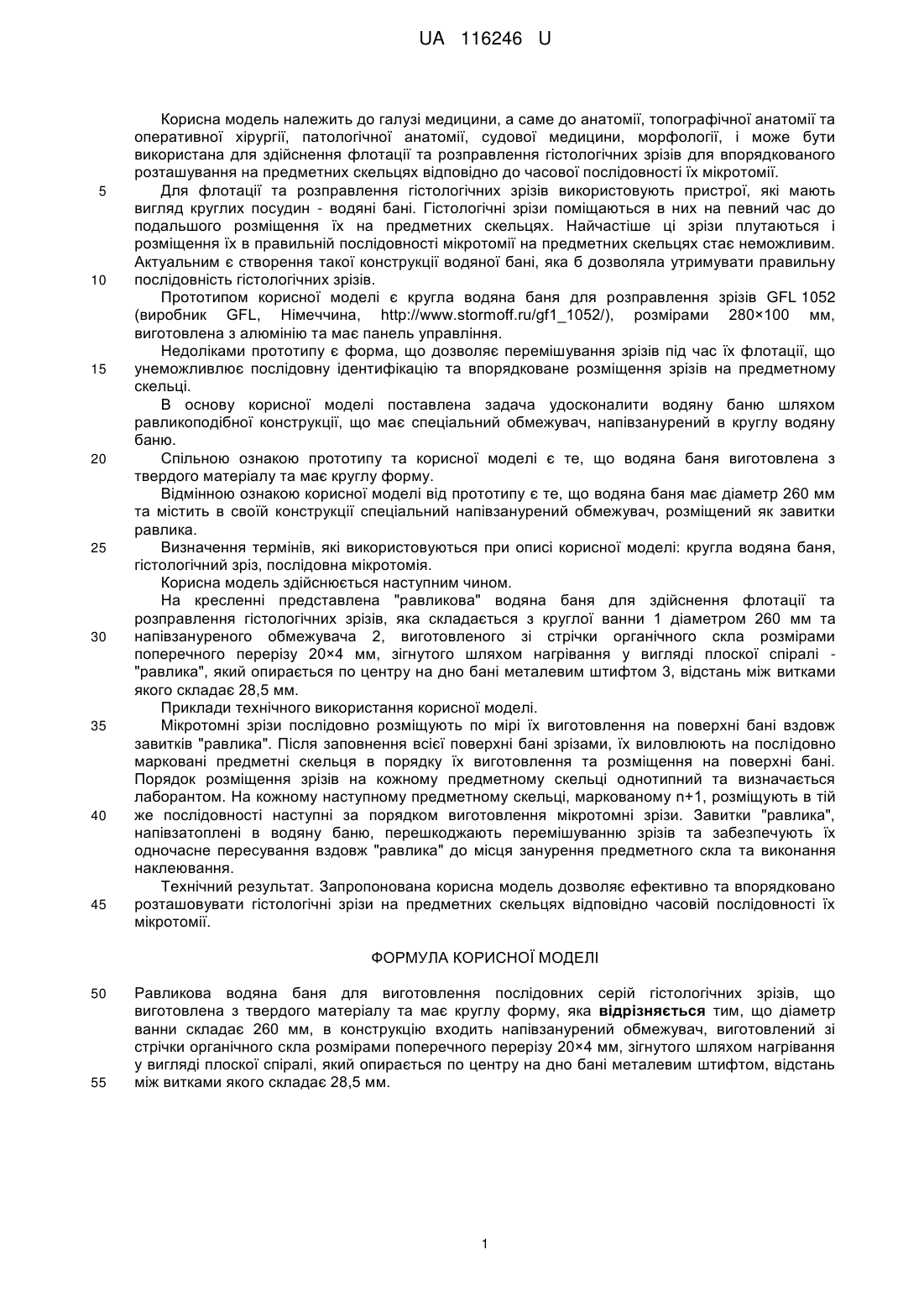

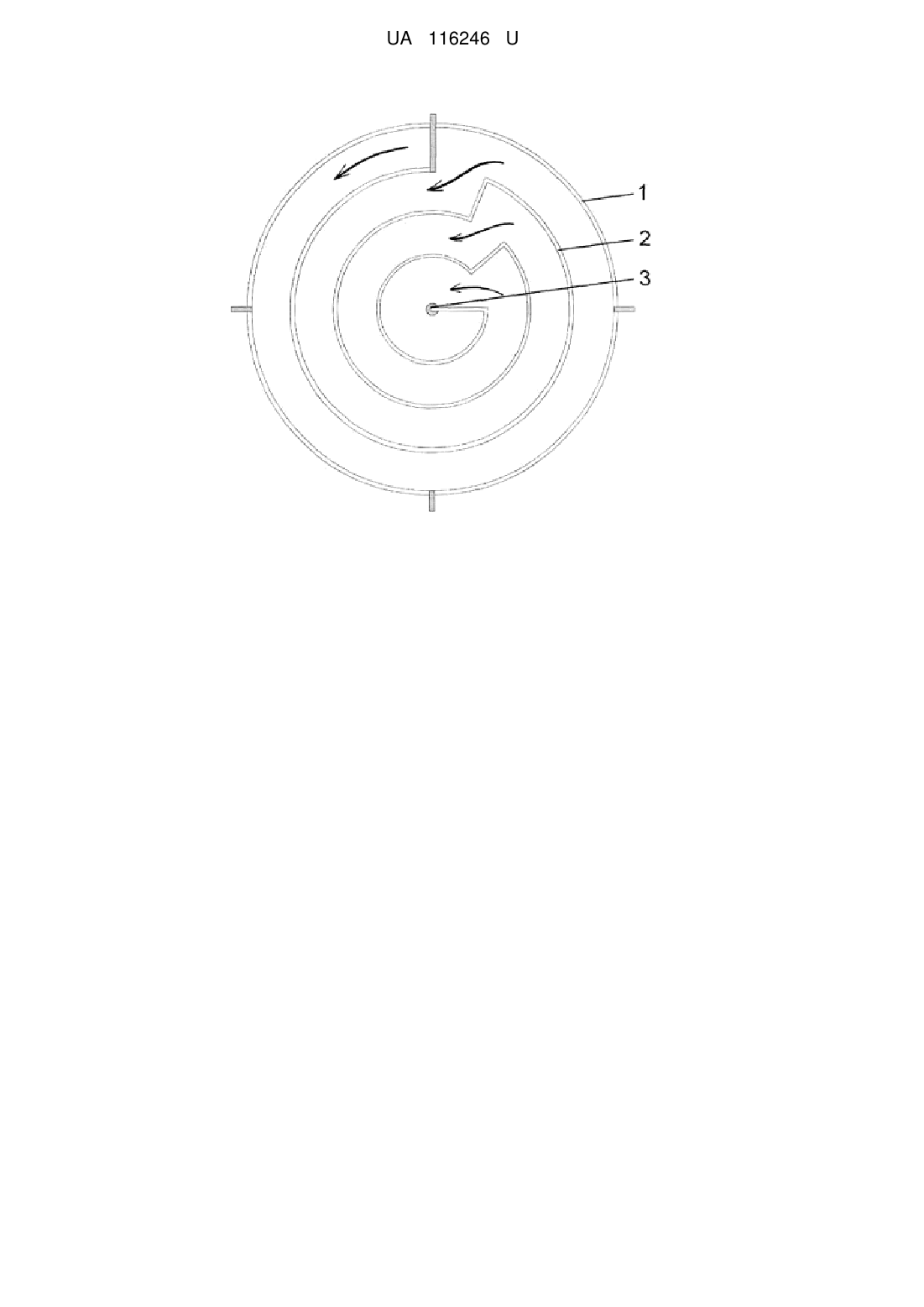

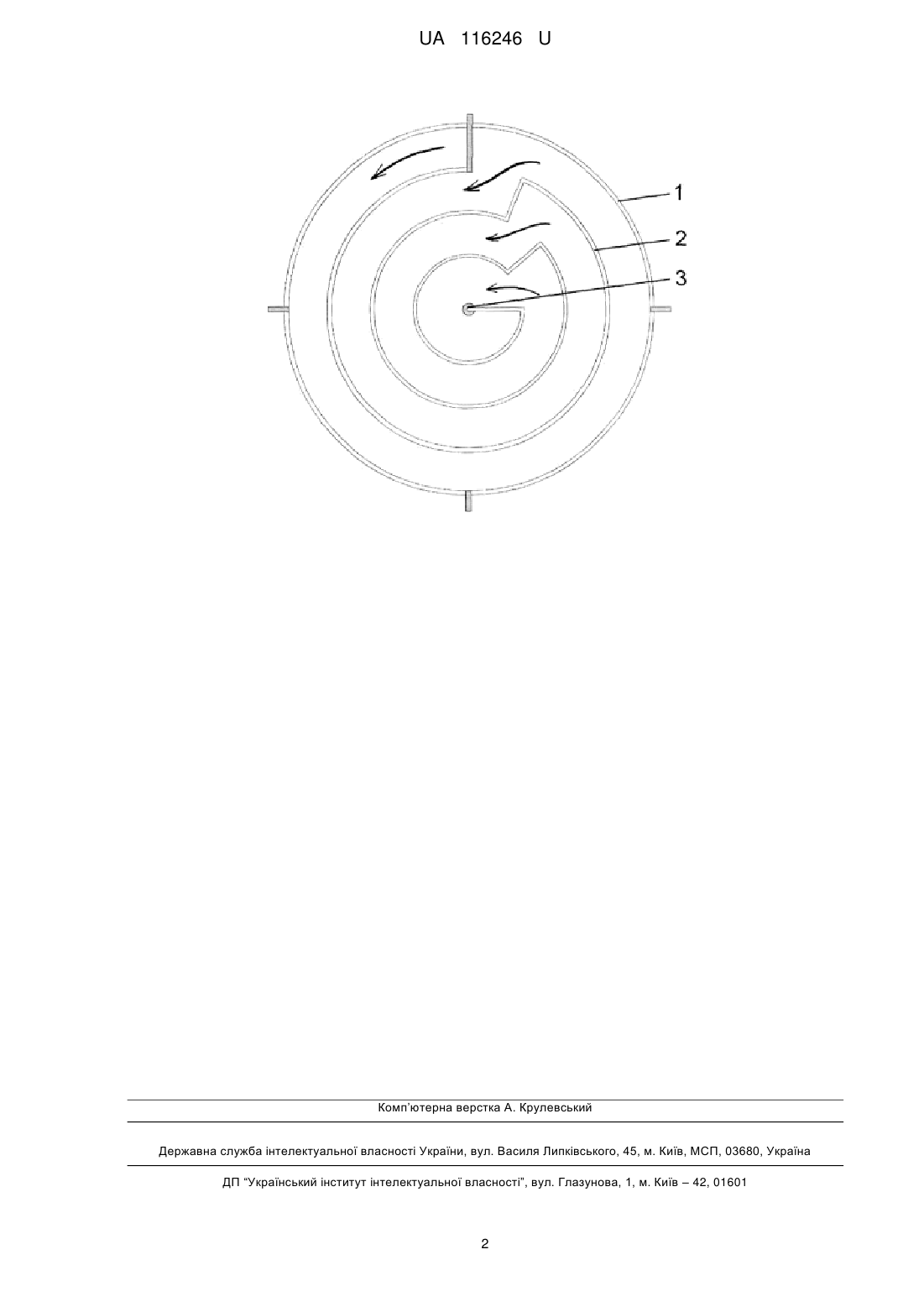

Реферат: Равликова водяна баня для виготовлення послідовних серій гістологічних зрізів виготовлена з твердого матеріалу та має круглу форму. Діаметр ванни складає 260 мм. В конструкцію входить напівзанурений обмежувач, виготовлений зі стрічки органічного скла розмірами поперечного перерізу 20×4 мм, зігнутого шляхом нагрівання у вигляді плоскої спіралі, який опирається по центру на дно бані металевим штифтом, відстань між витками якого складає 28,5 мм. UA 116246 U (12) UA 116246 U UA 116246 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для здійснення флотації та розправлення гістологічних зрізів для впорядкованого розташування на предметних скельцях відповідно до часової послідовності їх мікротомії. Для флотації та розправлення гістологічних зрізів використовують пристрої, які мають вигляд круглих посудин - водяні бані. Гістологічні зрізи поміщаються в них на певний час до подальшого розміщення їх на предметних скельцях. Найчастіше ці зрізи плутаються і розміщення їх в правильній послідовності мікротомії на предметних скельцях стає неможливим. Актуальним є створення такої конструкції водяної бані, яка б дозволяла утримувати правильну послідовність гістологічних зрізів. Прототипом корисної моделі є кругла водяна баня для розправлення зрізів GFL 1052 (виробник GFL, Німеччина, http://www.stormoff.ru/gf1_1052/), розмірами 280×100 мм, виготовлена з алюмінію та має панель управління. Недоліками прототипу є форма, що дозволяє перемішування зрізів під час їх флотації, що унеможливлює послідовну ідентифікацію та впорядковане розміщення зрізів на предметному скельці. В основу корисної моделі поставлена задача удосконалити водяну баню шляхом равликоподібної конструкції, що має спеціальний обмежувач, напівзанурений в круглу водяну баню. Спільною ознакою прототипу та корисної моделі є те, що водяна баня виготовлена з твердого матеріалу та має круглу форму. Відмінною ознакою корисної моделі від прототипу є те, що водяна баня має діаметр 260 мм та містить в своїй конструкції спеціальний напівзанурений обмежувач, розміщений як завитки равлика. Визначення термінів, які використовуються при описі корисної моделі: кругла водяна баня, гістологічний зріз, послідовна мікротомія. Корисна модель здійснюється наступним чином. На кресленні представлена "равликова" водяна баня для здійснення флотації та розправлення гістологічних зрізів, яка складається з круглої ванни 1 діаметром 260 мм та напівзануреного обмежувача 2, виготовленого зі стрічки органічного скла розмірами поперечного перерізу 20×4 мм, зігнутого шляхом нагрівання у вигляді плоскої спіралі "равлика", який опирається по центру на дно бані металевим штифтом 3, відстань між витками якого складає 28,5 мм. Приклади технічного використання корисної моделі. Мікротомні зрізи послідовно розміщують по мірі їх виготовлення на поверхні бані вздовж завитків "равлика". Після заповнення всієї поверхні бані зрізами, їх виловлюють на послідовно марковані предметні скельця в порядку їх виготовлення та розміщення на поверхні бані. Порядок розміщення зрізів на кожному предметному скельці однотипний та визначається лаборантом. На кожному наступному предметному скельці, маркованому n+1, розміщують в тій же послідовності наступні за порядком виготовлення мікротомні зрізи. Завитки "равлика", напівзатоплені в водяну баню, перешкоджають перемішуванню зрізів та забезпечують їх одночасне пересування вздовж "равлика" до місця занурення предметного скла та виконання наклеювання. Технічний результат. Запропонована корисна модель дозволяє ефективно та впорядковано розташовувати гістологічні зрізи на предметних скельцях відповідно часовій послідовності їх мікротомії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Равликова водяна баня для виготовлення послідовних серій гістологічних зрізів, що виготовлена з твердого матеріалу та має круглу форму, яка відрізняється тим, що діаметр ванни складає 260 мм, в конструкцію входить напівзанурений обмежувач, виготовлений зі стрічки органічного скла розмірами поперечного перерізу 20×4 мм, зігнутого шляхом нагрівання у вигляді плоскої спіралі, який опирається по центру на дно бані металевим штифтом, відстань між витками якого складає 28,5 мм. 1 UA 116246 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
