“комірчаста” водяна баня

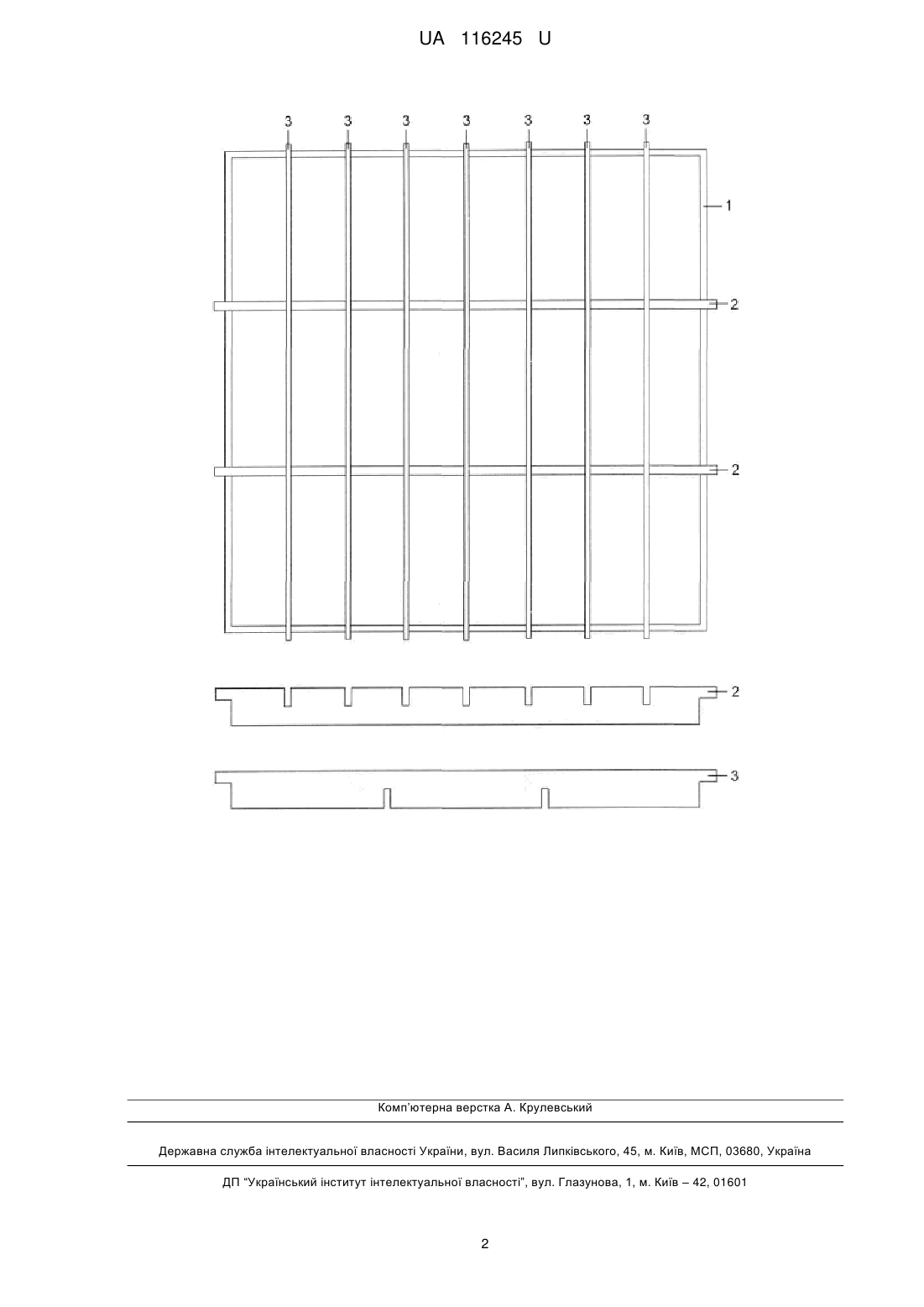

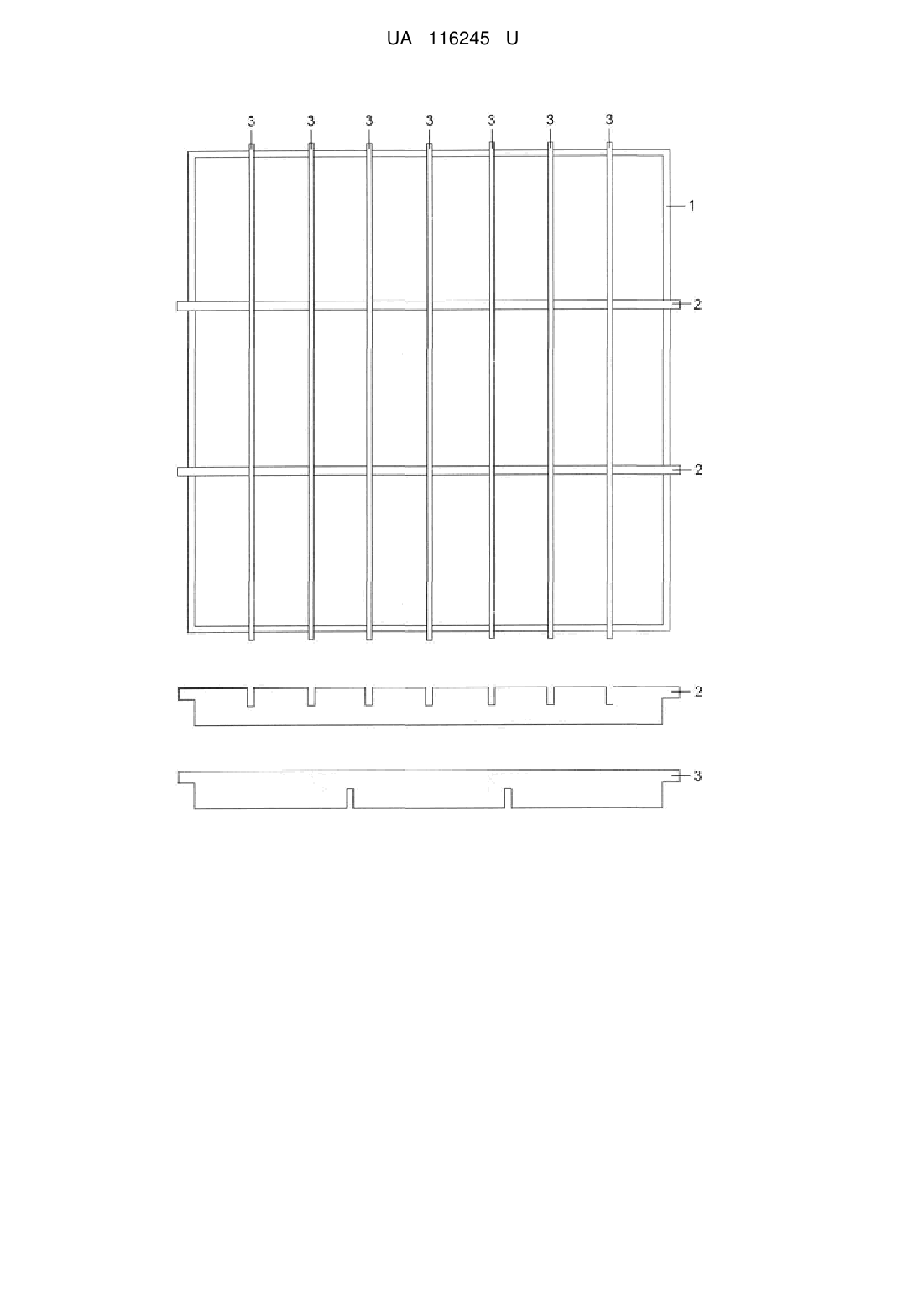

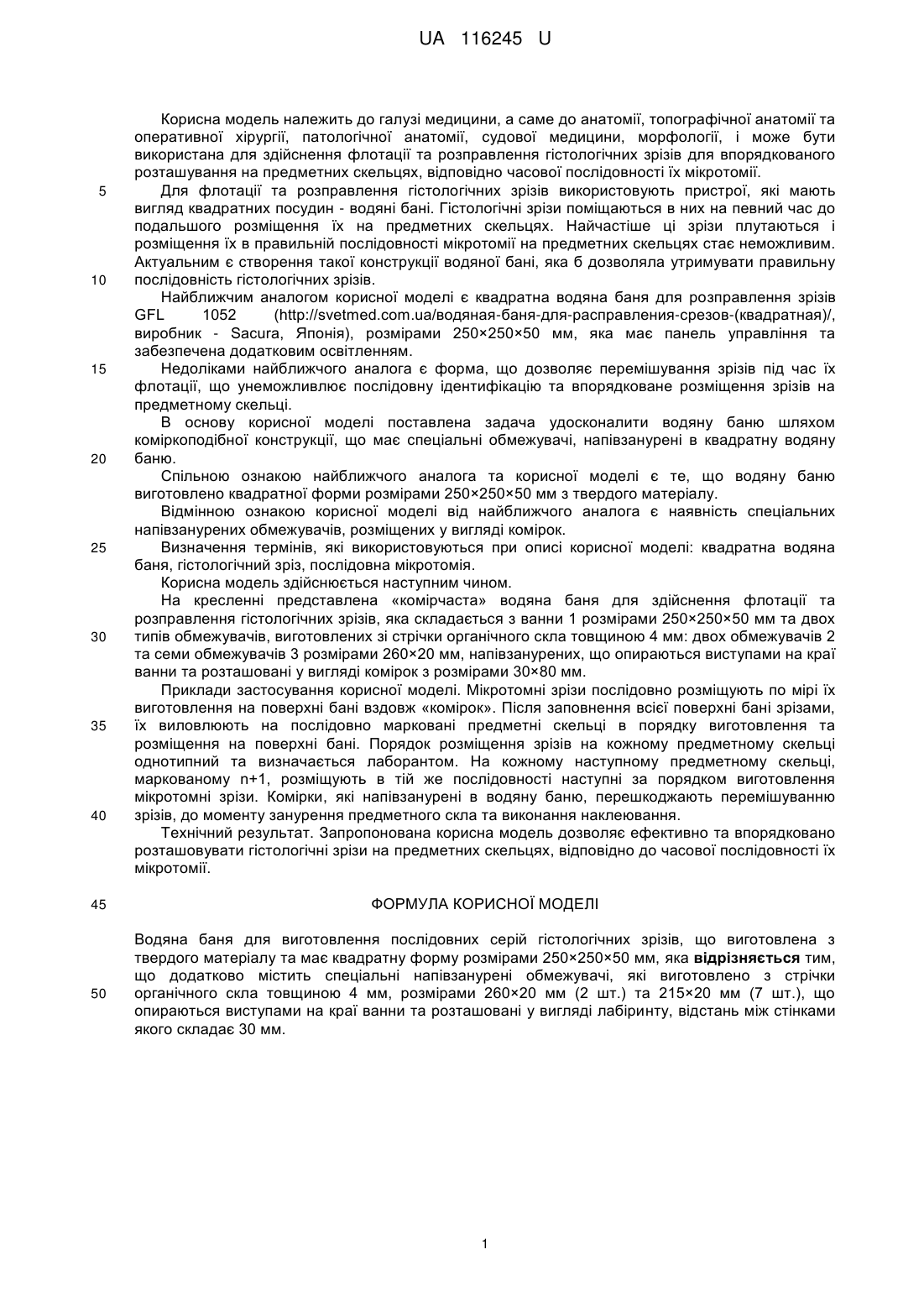

Реферат: Водяна баня для виготовлення послідовних серій гістологічних зрізів виготовлена з твердого матеріалу та має квадратну форму розмірами 250×250×50 мм. Додатково містить спеціальні напівзанурені обмежувачі, які виготовлено з стрічки органічного скла товщиною 4 мм, розмірами 260×20 мм (2 шт.) та 215×20 мм (7 шт.), що опираються виступами на краї ванни та розташовані у вигляді лабіринту, відстань між стінками якого складає 30 мм. UA 116245 U (12) UA 116245 U UA 116245 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для здійснення флотації та розправлення гістологічних зрізів для впорядкованого розташування на предметних скельцях, відповідно часової послідовності їх мікротомії. Для флотації та розправлення гістологічних зрізів використовують пристрої, які мають вигляд квадратних посудин - водяні бані. Гістологічні зрізи поміщаються в них на певний час до подальшого розміщення їх на предметних скельцях. Найчастіше ці зрізи плутаються і розміщення їх в правильній послідовності мікротомії на предметних скельцях стає неможливим. Актуальним є створення такої конструкції водяної бані, яка б дозволяла утримувати правильну послідовність гістологічних зрізів. Найближчим аналогом корисної моделі є квадратна водяна баня для розправлення зрізів GFL 1052 (http://svetmed.com.uа/водяная-баня-для-расправления-срезов-(квадратная)/, виробник - Sacura, Японія), розмірами 250×250×50 мм, яка має панель управління та забезпечена додатковим освітленням. Недоліками найближчого аналога є форма, що дозволяє перемішування зрізів під час їх флотації, що унеможливлює послідовну ідентифікацію та впорядковане розміщення зрізів на предметному скельці. В основу корисної моделі поставлена задача удосконалити водяну баню шляхом коміркоподібної конструкції, що має спеціальні обмежувачі, напівзанурені в квадратну водяну баню. Спільною ознакою найближчого аналога та корисної моделі є те, що водяну баню виготовлено квадратної форми розмірами 250×250×50 мм з твердого матеріалу. Відмінною ознакою корисної моделі від найближчого аналога є наявність спеціальних напівзанурених обмежувачів, розміщених у вигляді комірок. Визначення термінів, які використовуються при описі корисної моделі: квадратна водяна баня, гістологічний зріз, послідовна мікротомія. Корисна модель здійснюється наступним чином. На кресленні представлена «комірчаста» водяна баня для здійснення флотації та розправлення гістологічних зрізів, яка складається з ванни 1 розмірами 250×250×50 мм та двох типів обмежувачів, виготовлених зі стрічки органічного скла товщиною 4 мм: двох обмежувачів 2 та семи обмежувачів 3 розмірами 260×20 мм, напівзанурених, що опираються виступами на краї ванни та розташовані у вигляді комірок з розмірами 30×80 мм. Приклади застосування корисної моделі. Мікротомні зрізи послідовно розміщують по мірі їх виготовлення на поверхні бані вздовж «комірок». Після заповнення всієї поверхні бані зрізами, їх виловлюють на послідовно марковані предметні скельці в порядку виготовлення та розміщення на поверхні бані. Порядок розміщення зрізів на кожному предметному скельці однотипний та визначається лаборантом. На кожному наступному предметному скельці, маркованому n+1, розміщують в тій же послідовності наступні за порядком виготовлення мікротомні зрізи. Комірки, які напівзанурені в водяну баню, перешкоджають перемішуванню зрізів, до моменту занурення предметного скла та виконання наклеювання. Технічний результат. Запропонована корисна модель дозволяє ефективно та впорядковано розташовувати гістологічні зрізи на предметних скельцях, відповідно до часової послідовності їх мікротомії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Водяна баня для виготовлення послідовних серій гістологічних зрізів, що виготовлена з твердого матеріалу та має квадратну форму розмірами 250×250×50 мм, яка відрізняється тим, що додатково містить спеціальні напівзанурені обмежувачі, які виготовлено з стрічки органічного скла товщиною 4 мм, розмірами 260×20 мм (2 шт.) та 215×20 мм (7 шт.), що опираються виступами на краї ванни та розташовані у вигляді лабіринту, відстань між стінками якого складає 30 мм. 1 UA 116245 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
