Водяна баня-лабіринт

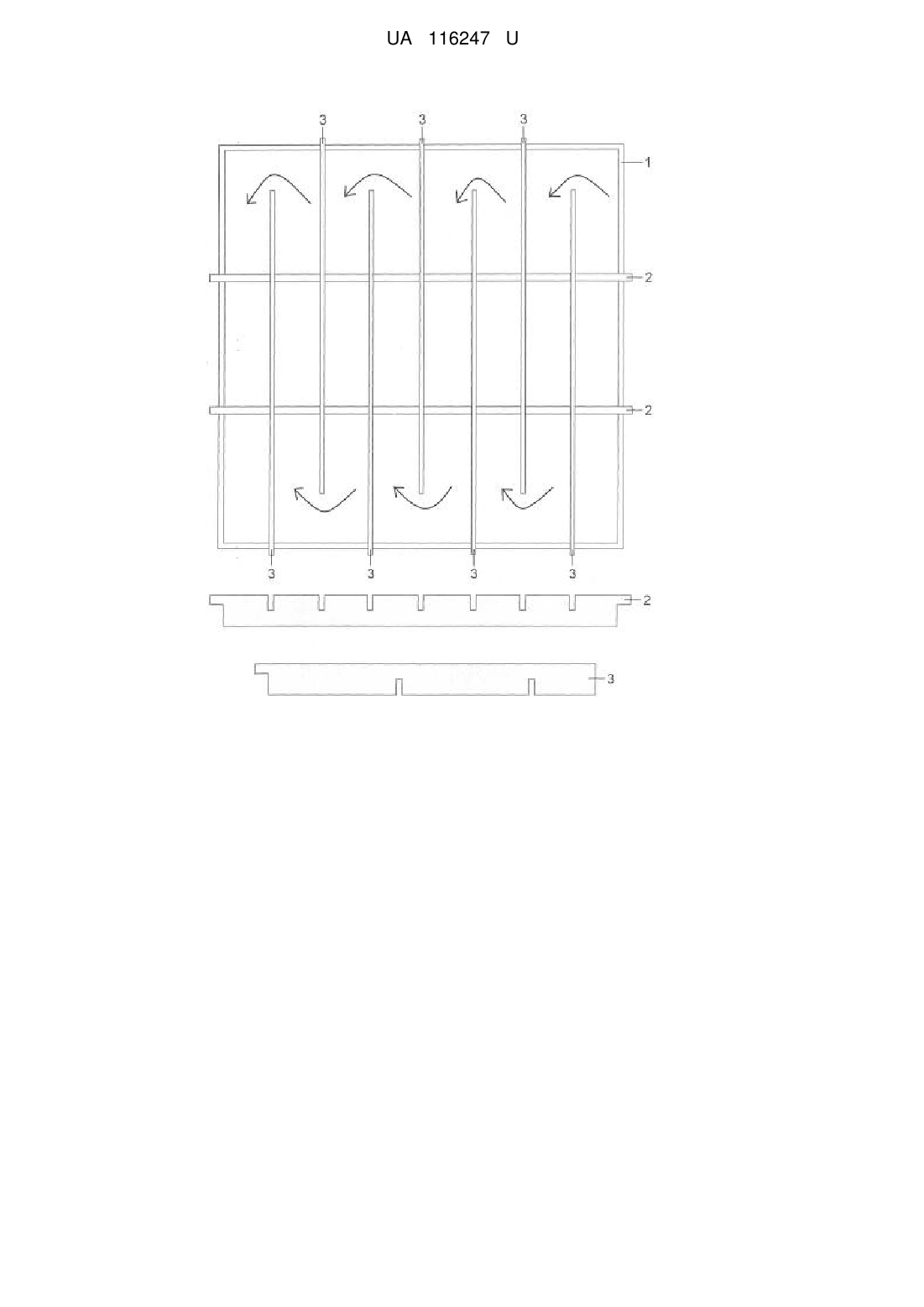

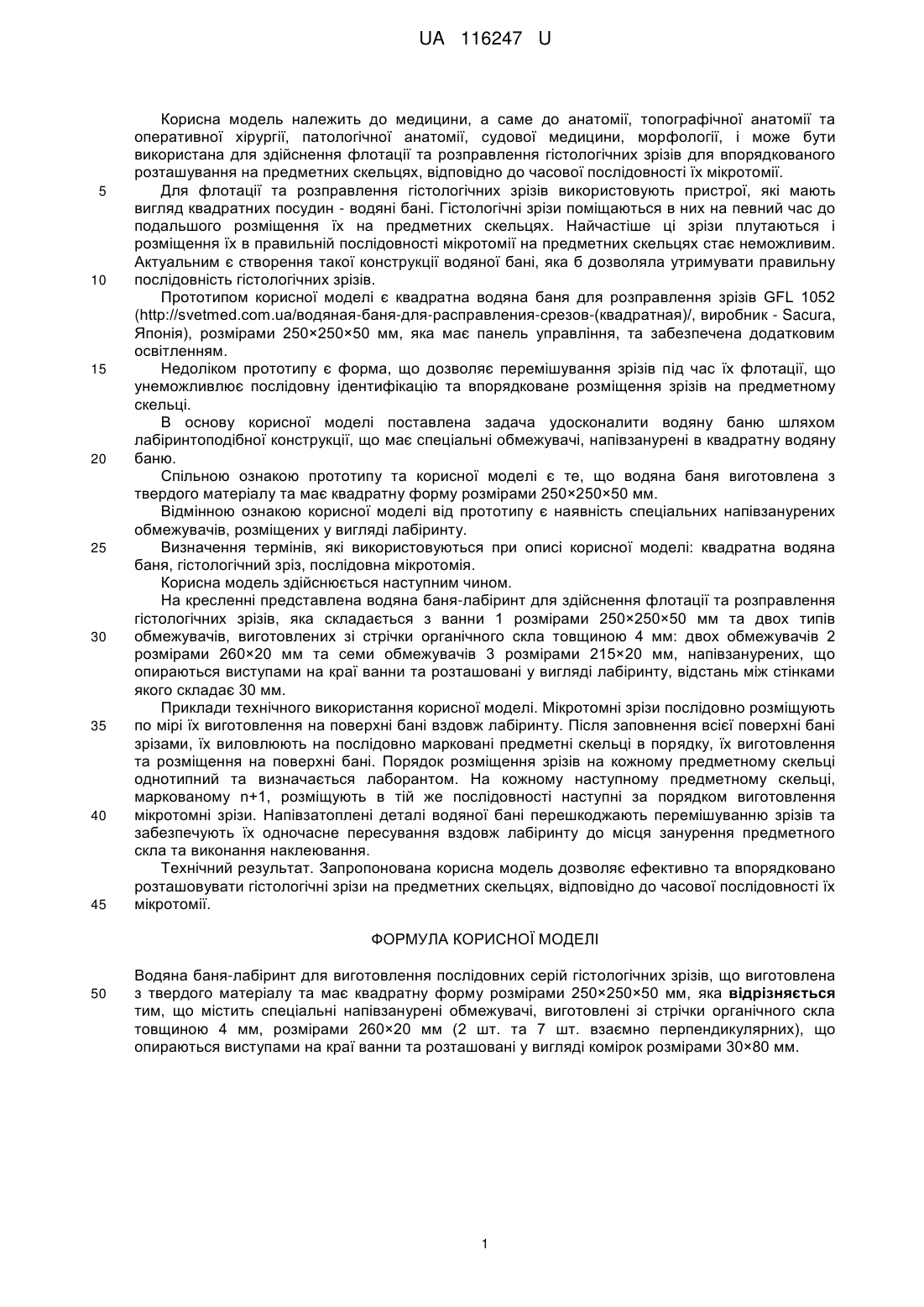

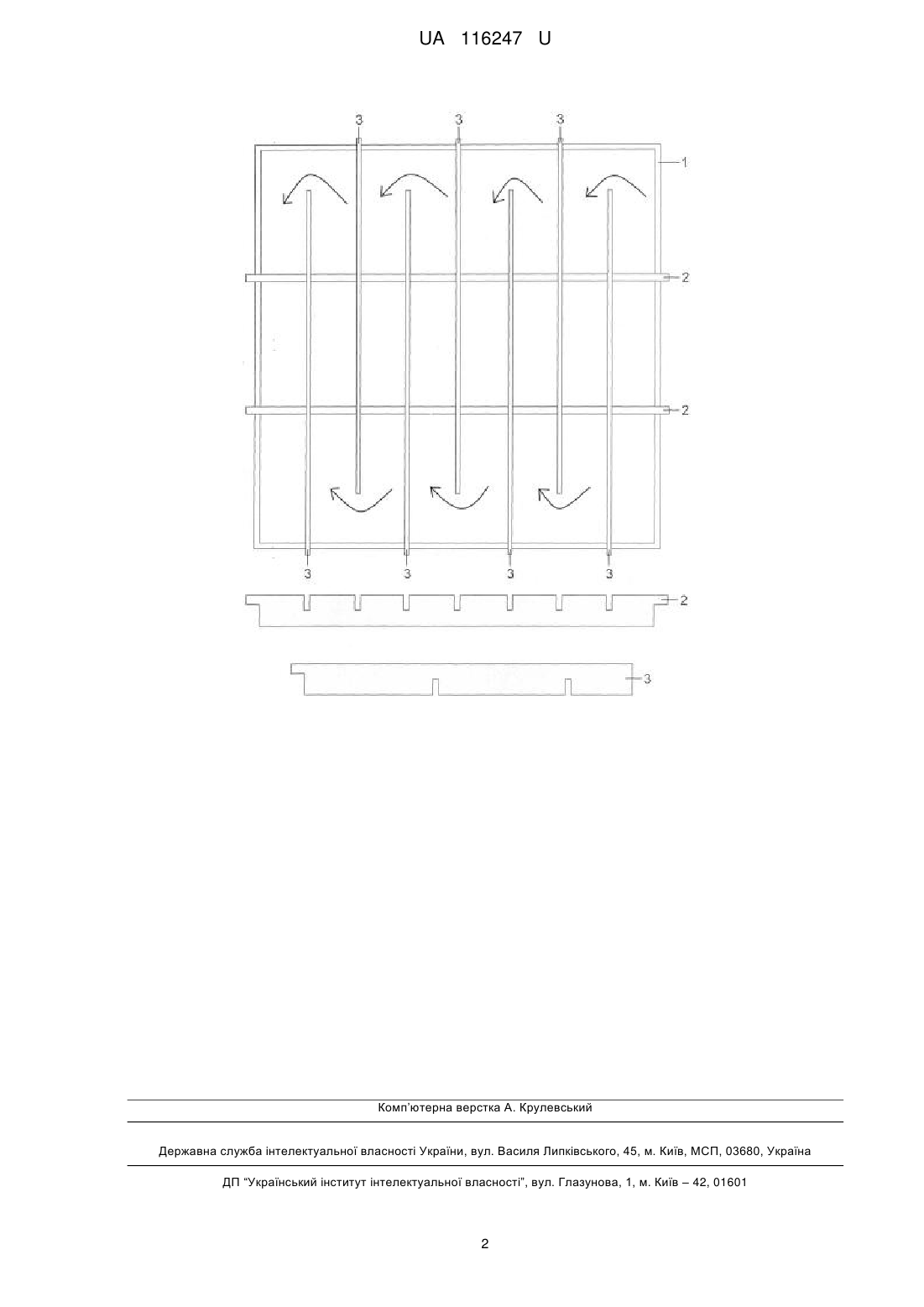

Реферат: Водяна баня-лабіринт для виготовлення послідовних серій гістологічних зрізів виготовлена з твердого матеріалу та має квадратну форму розмірами 250×250×50 мм. Баня містить спеціальні напівзанурені обмежувачі, виготовлені зі стрічки органічного скла товщиною 4 мм, розмірами 260×20 мм (2 шт. та 7 шт. взаємно перпендикулярних), що опираються виступами на краї ванни та розташовані у вигляді комірок розмірами 30×80 мм. UA 116247 U (12) UA 116247 U UA 116247 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для здійснення флотації та розправлення гістологічних зрізів для впорядкованого розташування на предметних скельцях, відповідно до часової послідовності їх мікротомії. Для флотації та розправлення гістологічних зрізів використовують пристрої, які мають вигляд квадратних посудин - водяні бані. Гістологічні зрізи поміщаються в них на певний час до подальшого розміщення їх на предметних скельцях. Найчастіше ці зрізи плутаються і розміщення їх в правильній послідовності мікротомії на предметних скельцях стає неможливим. Актуальним є створення такої конструкції водяної бані, яка б дозволяла утримувати правильну послідовність гістологічних зрізів. Прототипом корисної моделі є квадратна водяна баня для розправлення зрізів GFL 1052 (http://svetmed.com.uа/водяная-баня-для-расправления-срезов-(квадратная)/, виробник - Sacura, Японія), розмірами 250×250×50 мм, яка має панель управління, та забезпечена додатковим освітленням. Недоліком прототипу є форма, що дозволяє перемішування зрізів під час їх флотації, що унеможливлює послідовну ідентифікацію та впорядковане розміщення зрізів на предметному скельці. В основу корисної моделі поставлена задача удосконалити водяну баню шляхом лабіринтоподібної конструкції, що має спеціальні обмежувачі, напівзанурені в квадратну водяну баню. Спільною ознакою прототипу та корисної моделі є те, що водяна баня виготовлена з твердого матеріалу та має квадратну форму розмірами 250×250×50 мм. Відмінною ознакою корисної моделі від прототипу є наявність спеціальних напівзанурених обмежувачів, розміщених у вигляді лабіринту. Визначення термінів, які використовуються при описі корисної моделі: квадратна водяна баня, гістологічний зріз, послідовна мікротомія. Корисна модель здійснюється наступним чином. На кресленні представлена водяна баня-лабіринт для здійснення флотації та розправлення гістологічних зрізів, яка складається з ванни 1 розмірами 250×250×50 мм та двох типів обмежувачів, виготовлених зі стрічки органічного скла товщиною 4 мм: двох обмежувачів 2 розмірами 260×20 мм та семи обмежувачів 3 розмірами 215×20 мм, напівзанурених, що опираються виступами на краї ванни та розташовані у вигляді лабіринту, відстань між стінками якого складає 30 мм. Приклади технічного використання корисної моделі. Мікротомні зрізи послідовно розміщують по мірі їх виготовлення на поверхні бані вздовж лабіринту. Після заповнення всієї поверхні бані зрізами, їх виловлюють на послідовно марковані предметні скельці в порядку, їх виготовлення та розміщення на поверхні бані. Порядок розміщення зрізів на кожному предметному скельці однотипний та визначається лаборантом. На кожному наступному предметному скельці, маркованому n+1, розміщують в тій же послідовності наступні за порядком виготовлення мікротомні зрізи. Напівзатоплені деталі водяної бані перешкоджають перемішуванню зрізів та забезпечують їх одночасне пересування вздовж лабіринту до місця занурення предметного скла та виконання наклеювання. Технічний результат. Запропонована корисна модель дозволяє ефективно та впорядковано розташовувати гістологічні зрізи на предметних скельцях, відповідно до часової послідовності їх мікротомії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Водяна баня-лабіринт для виготовлення послідовних серій гістологічних зрізів, що виготовлена з твердого матеріалу та має квадратну форму розмірами 250×250×50 мм, яка відрізняється тим, що містить спеціальні напівзанурені обмежувачі, виготовлені зі стрічки органічного скла товщиною 4 мм, розмірами 260×20 мм (2 шт. та 7 шт. взаємно перпендикулярних), що опираються виступами на краї ванни та розташовані у вигляді комірок розмірами 30×80 мм. 1 UA 116247 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
