Пальник для зварювання неплавким електродом з магнітною стабілізацією просторового положення дуги

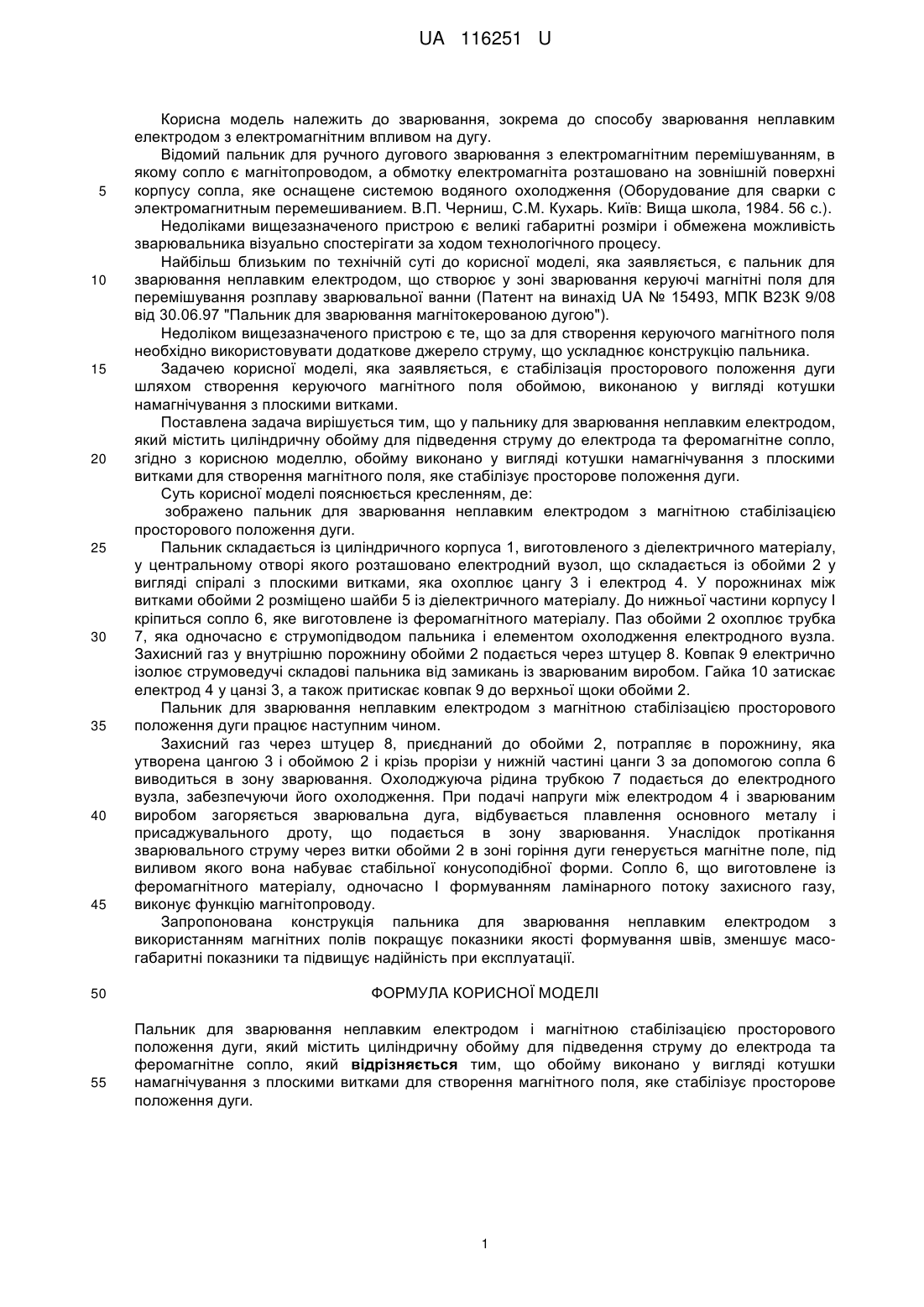

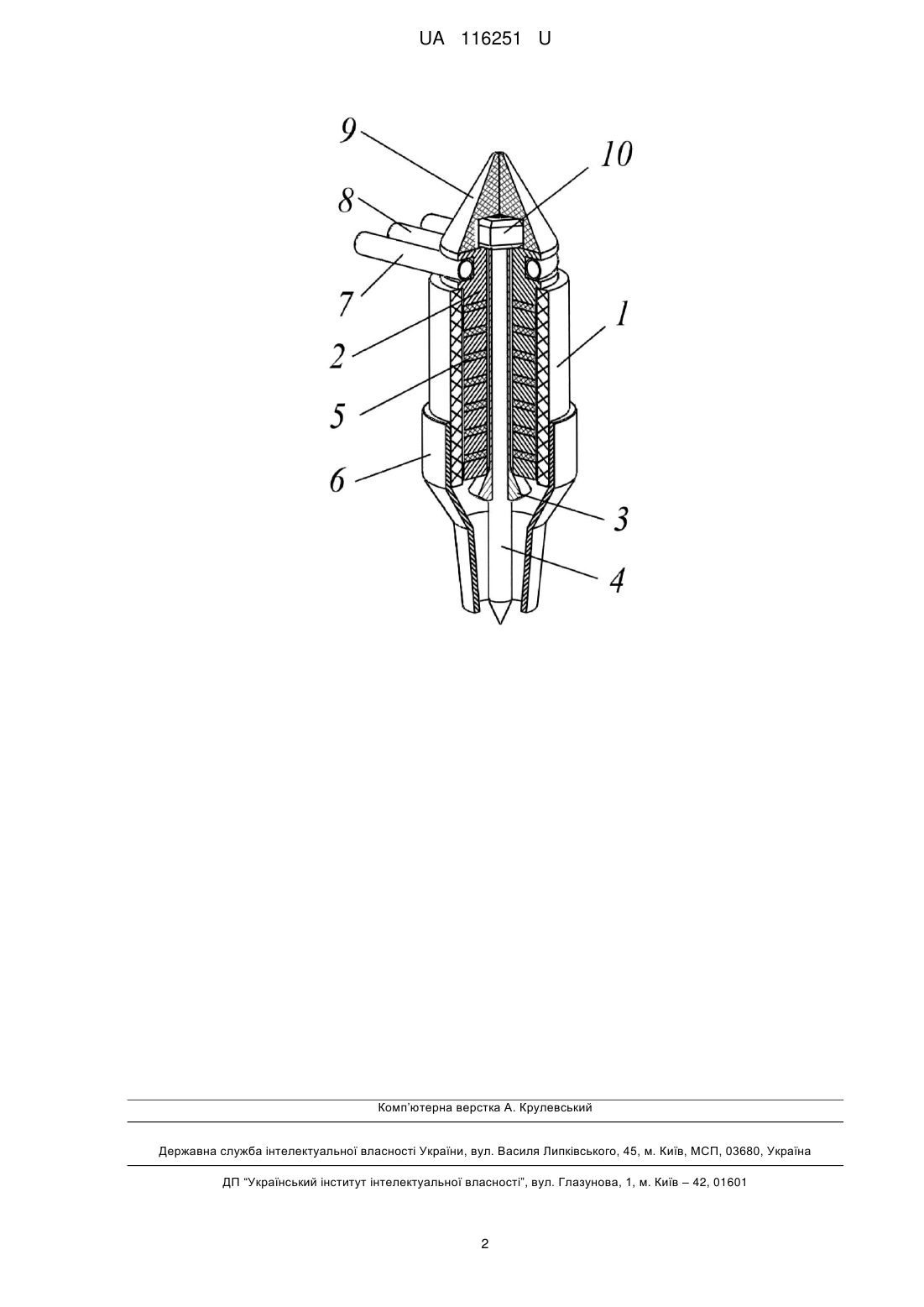

Реферат: Пальник для зварювання неплавким електродом і магнітною стабілізацією просторового положення дуги містить циліндричну обойму для підведення струму до електрода та феромагнітне сопло. Обойму виконано у вигляді котушки намагнічування з плоскими витками для створення магнітного поля, яке стабілізує просторове положення дуги. UA 116251 U (54) ПАЛЬНИК ДЛЯ ЗВАРЮВАННЯ НЕПЛАВКИМ ЕЛЕКТРОДОМ З МАГНІТНОЮ СТАБІЛІЗАЦІЄЮ ПРОСТОРОВОГО ПОЛОЖЕННЯ ДУГИ UA 116251 U UA 116251 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зварювання, зокрема до способу зварювання неплавким електродом з електромагнітним впливом на дугу. Відомий пальник для ручного дугового зварювання з електромагнітним перемішуванням, в якому сопло є магнітопроводом, а обмотку електромагніта розташовано на зовнішній поверхні корпусу сопла, яке оснащене системою водяного охолодження (Оборудование для сварки с электромагнитным перемешиванием. В.П. Черниш, С.М. Кухарь. Київ: Вища школа, 1984. 56 с.). Недоліками вищезазначеного пристрою є великі габаритні розміри і обмежена можливість зварювальника візуально спостерігати за ходом технологічного процесу. Найбільш близьким по технічній суті до корисної моделі, яка заявляється, є пальник для зварювання неплавким електродом, що створює у зоні зварювання керуючі магнітні поля для перемішування розплаву зварювальної ванни (Патент на винахід UA № 15493, МПК В23К 9/08 від 30.06.97 "Пальник для зварювання магнітокерованою дугою"). Недоліком вищезазначеного пристрою є те, що за для створення керуючого магнітного поля необхідно використовувати додаткове джерело струму, що ускладнює конструкцію пальника. Задачею корисної моделі, яка заявляється, є стабілізація просторового положення дуги шляхом створення керуючого магнітного поля обоймою, виконаною у вигляді котушки намагнічування з плоскими витками. Поставлена задача вирішується тим, що у пальнику для зварювання неплавким електродом, який містить циліндричну обойму для підведення струму до електрода та феромагнітне сопло, згідно з корисною моделлю, обойму виконано у вигляді котушки намагнічування з плоскими витками для створення магнітного поля, яке стабілізує просторове положення дуги. Суть корисної моделі пояснюється кресленням, де: зображено пальник для зварювання неплавким електродом з магнітною стабілізацією просторового положення дуги. Пальник складається із циліндричного корпуса 1, виготовленого з діелектричного матеріалу, у центральному отворі якого розташовано електродний вузол, що складається із обойми 2 у вигляді спіралі з плоскими витками, яка охоплює цангу 3 і електрод 4. У порожнинах між витками обойми 2 розміщено шайби 5 із діелектричного матеріалу. До нижньої частини корпусу І кріпиться сопло 6, яке виготовлене із феромагнітного матеріалу. Паз обойми 2 охоплює трубка 7, яка одночасно є струмопідводом пальника і елементом охолодження електродного вузла. Захисний газ у внутрішню порожнину обойми 2 подається через штуцер 8. Ковпак 9 електрично ізолює струмоведучі складові пальника від замикань із зварюваним виробом. Гайка 10 затискає електрод 4 у цанзі 3, а також притискає ковпак 9 до верхньої щоки обойми 2. Пальник для зварювання неплавким електродом з магнітною стабілізацією просторового положення дуги працює наступним чином. Захисний газ через штуцер 8, приєднаний до обойми 2, потрапляє в порожнину, яка утворена цангою 3 і обоймою 2 і крізь прорізи у нижній частині цанги 3 за допомогою сопла 6 виводиться в зону зварювання. Охолоджуюча рідина трубкою 7 подається до електродного вузла, забезпечуючи його охолодження. При подачі напруги між електродом 4 і зварюваним виробом загоряється зварювальна дуга, відбувається плавлення основного металу і присаджувального дроту, що подається в зону зварювання. Унаслідок протікання зварювального струму через витки обойми 2 в зоні горіння дуги генерується магнітне поле, під виливом якого вона набуває стабільної конусоподібної форми. Сопло 6, що виготовлене із феромагнітного матеріалу, одночасно І формуванням ламінарного потоку захисного газу, виконує функцію магнітопроводу. Запропонована конструкція пальника для зварювання неплавким електродом з використанням магнітних полів покращує показники якості формування швів, зменшує масогабаритні показники та підвищує надійність при експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пальник для зварювання неплавким електродом і магнітною стабілізацією просторового положення дуги, який містить циліндричну обойму для підведення струму до електродата феромагнітне сопло, який відрізняється тим, що обойму виконано у вигляді котушки намагнічування з плоскими витками для створення магнітного поля, яке стабілізує просторове положення дуги. 1 UA 116251 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
