Сопло пальників для дугового зварювання з застосуванням імпульсних електромагнітних полів

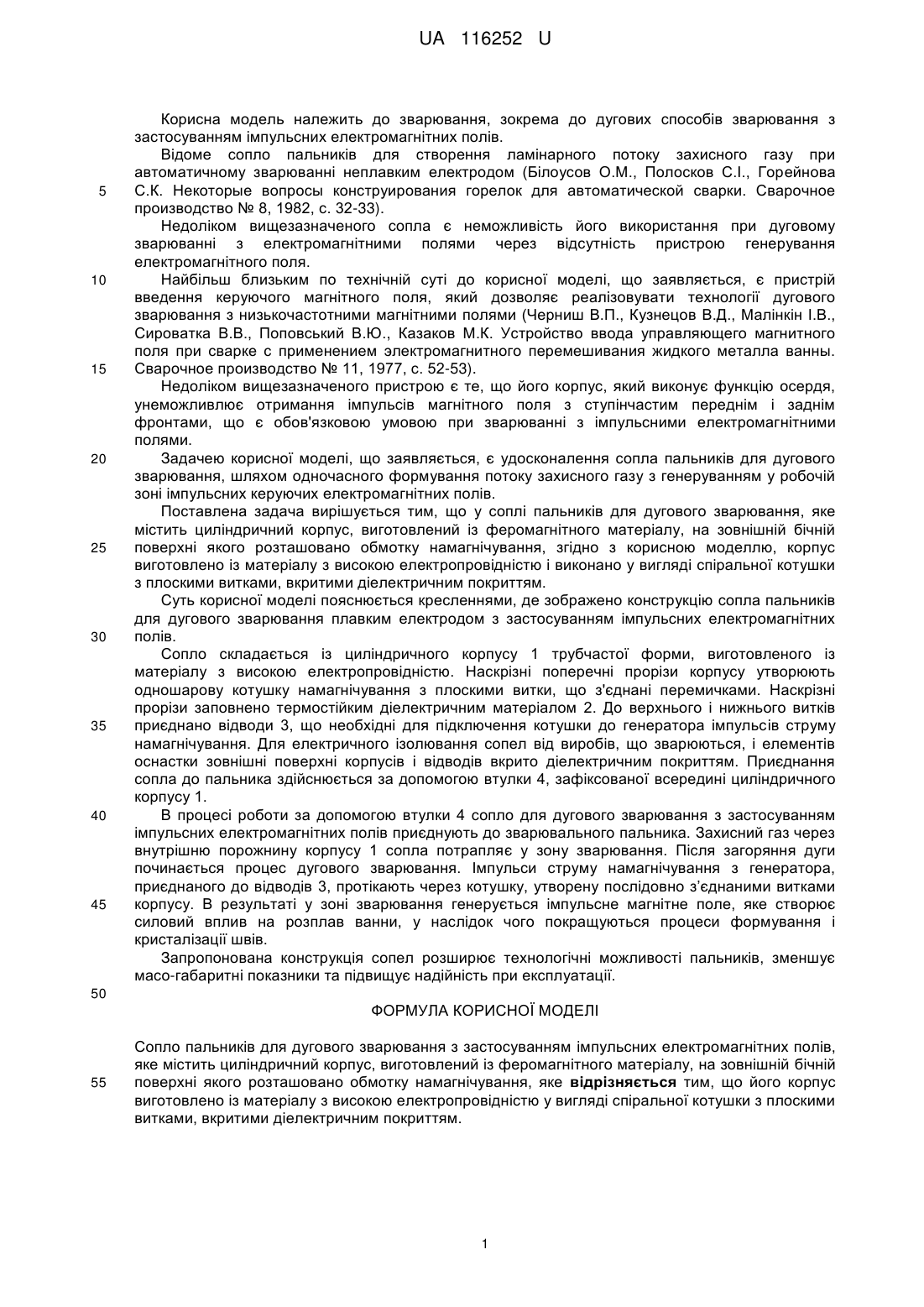

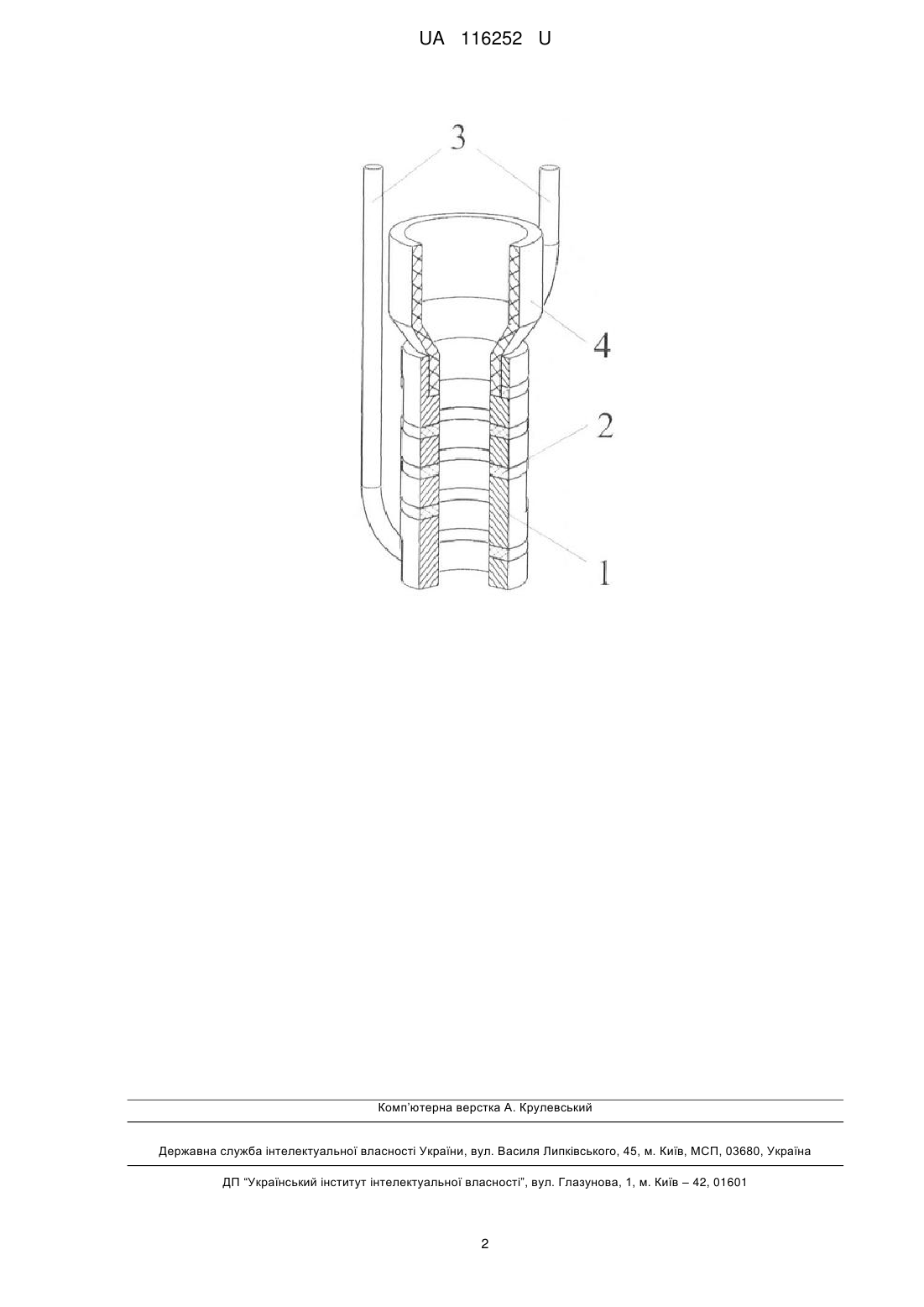

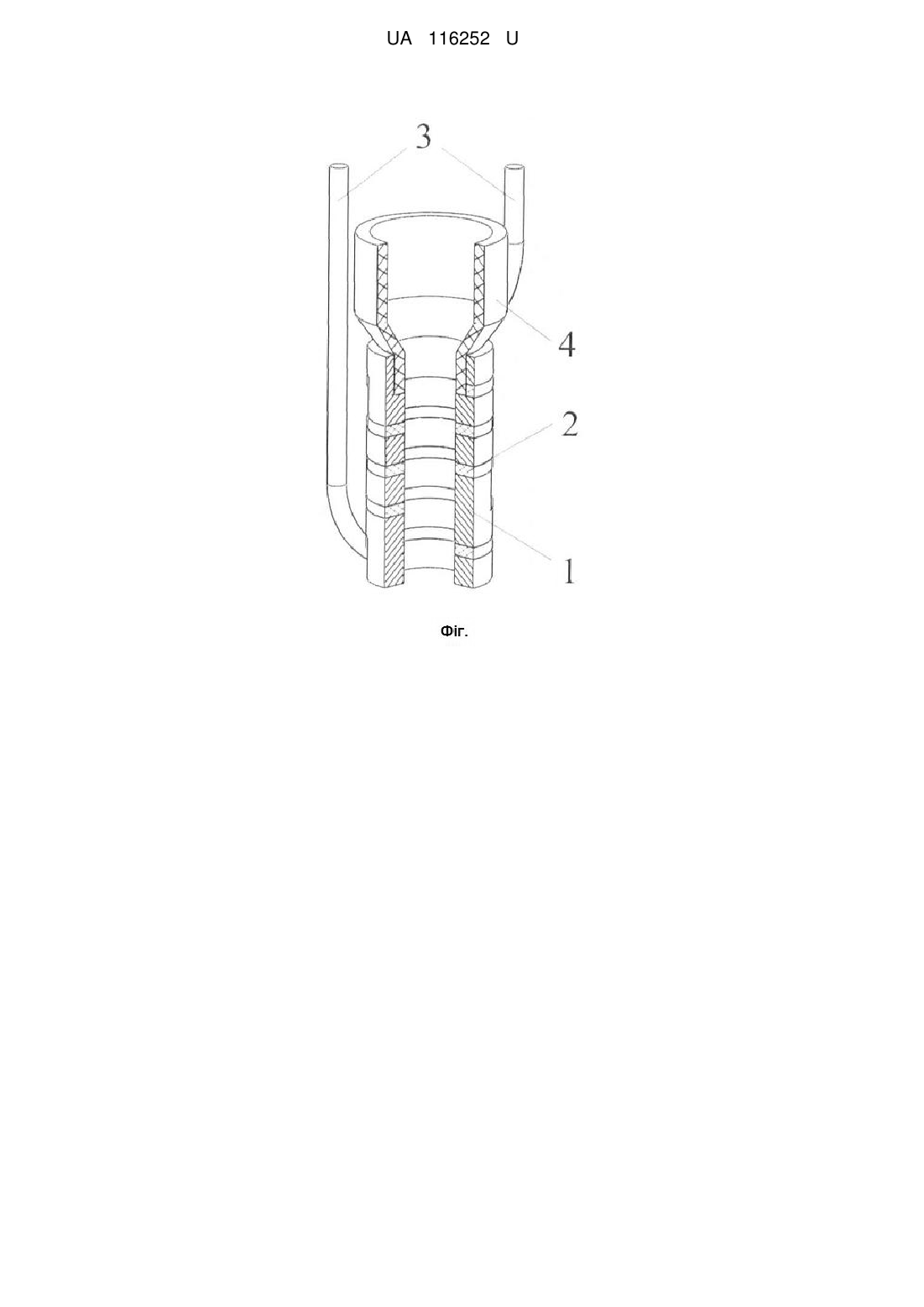

Реферат: Сопло пальників для дугового зварювання з застосуванням імпульсних електромагнітних полів, яке містить циліндричний корпус, виготовлений із феромагнітного матеріалу, на зовнішній бічній поверхні якого розташовано обмотку намагнічування. Його корпус виготовлено із матеріалу з високою електропровідністю у вигляді спіральної котушки з плоскими витками, вкритими діелектричним покриттям. UA 116252 U (54) СОПЛО ПАЛЬНИКІВ ДЛЯ ДУГОВОГО ЗВАРЮВАННЯ З ЗАСТОСУВАННЯМ ІМПУЛЬСНИХ ЕЛЕКТРОМАГНІТНИХ ПОЛІВ UA 116252 U UA 116252 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до зварювання, зокрема до дугових способів зварювання з застосуванням імпульсних електромагнітних полів. Відоме сопло пальників для створення ламінарного потоку захисного газу при автоматичному зварюванні неплавким електродом (Білоусов О.М., Полосков С.І., Горейнова С.К. Некоторые вопросы конструирования горелок для автоматической сварки. Сварочное производство № 8, 1982, с. 32-33). Недоліком вищезазначеного сопла є неможливість його використання при дуговому зварюванні з електромагнітними полями через відсутність пристрою генерування електромагнітного поля. Найбільш близьким по технічній суті до корисної моделі, що заявляється, є пристрій введення керуючого магнітного поля, який дозволяє реалізовувати технології дугового зварювання з низькочастотними магнітними полями (Черниш В.П., Кузнецов В.Д., Малінкін І.В., Сироватка В.В., Поповський В.Ю., Казаков М.К. Устройство ввода управляющего магнитного поля при сварке с применением электромагнитного перемешивания жидкого металла ванны. Сварочное производство № 11, 1977, с. 52-53). Недоліком вищезазначеного пристрою є те, що його корпус, який виконує функцію осердя, унеможливлює отримання імпульсів магнітного поля з ступінчастим переднім і заднім фронтами, що є обов'язковою умовою при зварюванні з імпульсними електромагнітними полями. Задачею корисної моделі, що заявляється, є удосконалення сопла пальників для дугового зварювання, шляхом одночасного формування потоку захисного газу з генеруванням у робочій зоні імпульсних керуючих електромагнітних полів. Поставлена задача вирішується тим, що у соплі пальників для дугового зварювання, яке містить циліндричний корпус, виготовлений із феромагнітного матеріалу, на зовнішній бічній поверхні якого розташовано обмотку намагнічування, згідно з корисною моделлю, корпус виготовлено із матеріалу з високою електропровідністю і виконано у вигляді спіральної котушки з плоскими витками, вкритими діелектричним покриттям. Суть корисної моделі пояснюється кресленнями, де зображено конструкцію сопла пальників для дугового зварювання плавким електродом з застосуванням імпульсних електромагнітних полів. Сопло складається із циліндричного корпусу 1 трубчастої форми, виготовленого із матеріалу з високою електропровідністю. Наскрізні поперечні прорізи корпусу утворюють одношарову котушку намагнічування з плоскими витки, що з'єднані перемичками. Наскрізні прорізи заповнено термостійким діелектричним матеріалом 2. До верхнього і нижнього витків приєднано відводи 3, що необхідні для підключення котушки до генератора імпульсів струму намагнічування. Для електричного ізолювання сопел від виробів, що зварюються, і елементів оснастки зовнішні поверхні корпусів і відводів вкрито діелектричним покриттям. Приєднання сопла до пальника здійснюється за допомогою втулки 4, зафіксованої всередині циліндричного корпусу 1. В процесі роботи за допомогою втулки 4 сопло для дугового зварювання з застосуванням імпульсних електромагнітних полів приєднують до зварювального пальника. Захисний газ через внутрішню порожнину корпусу 1 сопла потрапляє у зону зварювання. Після загоряння дуги починається процес дугового зварювання. Імпульси струму намагнічування з генератора, приєднаного до відводів 3, протікають через котушку, утворену послідовно з’єднаними витками корпусу. В результаті у зоні зварювання генерується імпульсне магнітне поле, яке створює силовий вплив на розплав ванни, у наслідок чого покращуються процеси формування і кристалізації швів. Запропонована конструкція сопел розширює технологічні можливості пальників, зменшує масо-габаритні показники та підвищує надійність при експлуатації. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Сопло пальників для дугового зварювання з застосуванням імпульсних електромагнітних полів, яке містить циліндричний корпус, виготовлений із феромагнітного матеріалу, на зовнішній бічній поверхні якого розташовано обмотку намагнічування, яке відрізняється тим, що його корпус виготовлено із матеріалу з високою електропровідністю у вигляді спіральної котушки з плоскими витками, вкритими діелектричним покриттям. 1 UA 116252 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
