Тренажер піхви

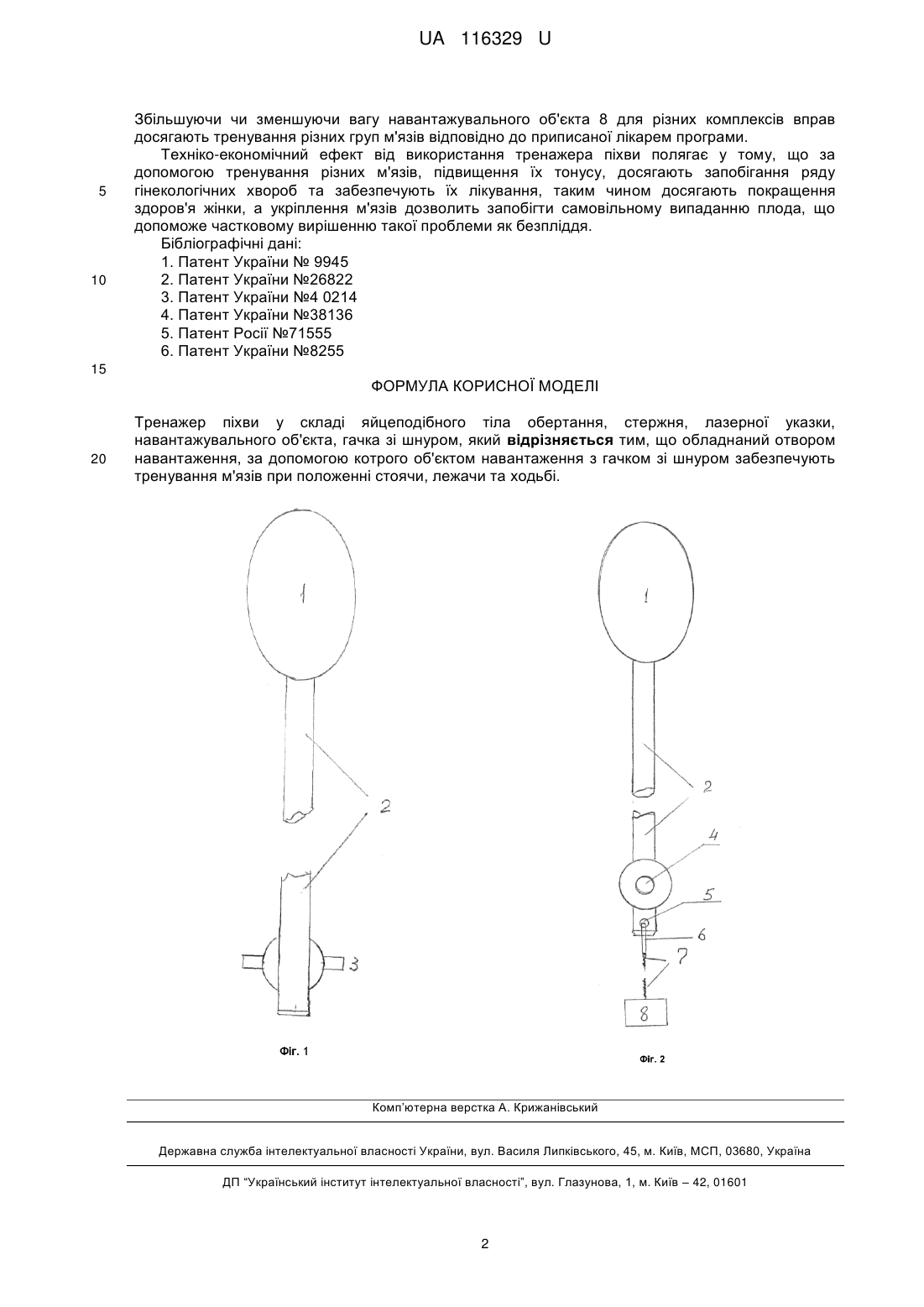

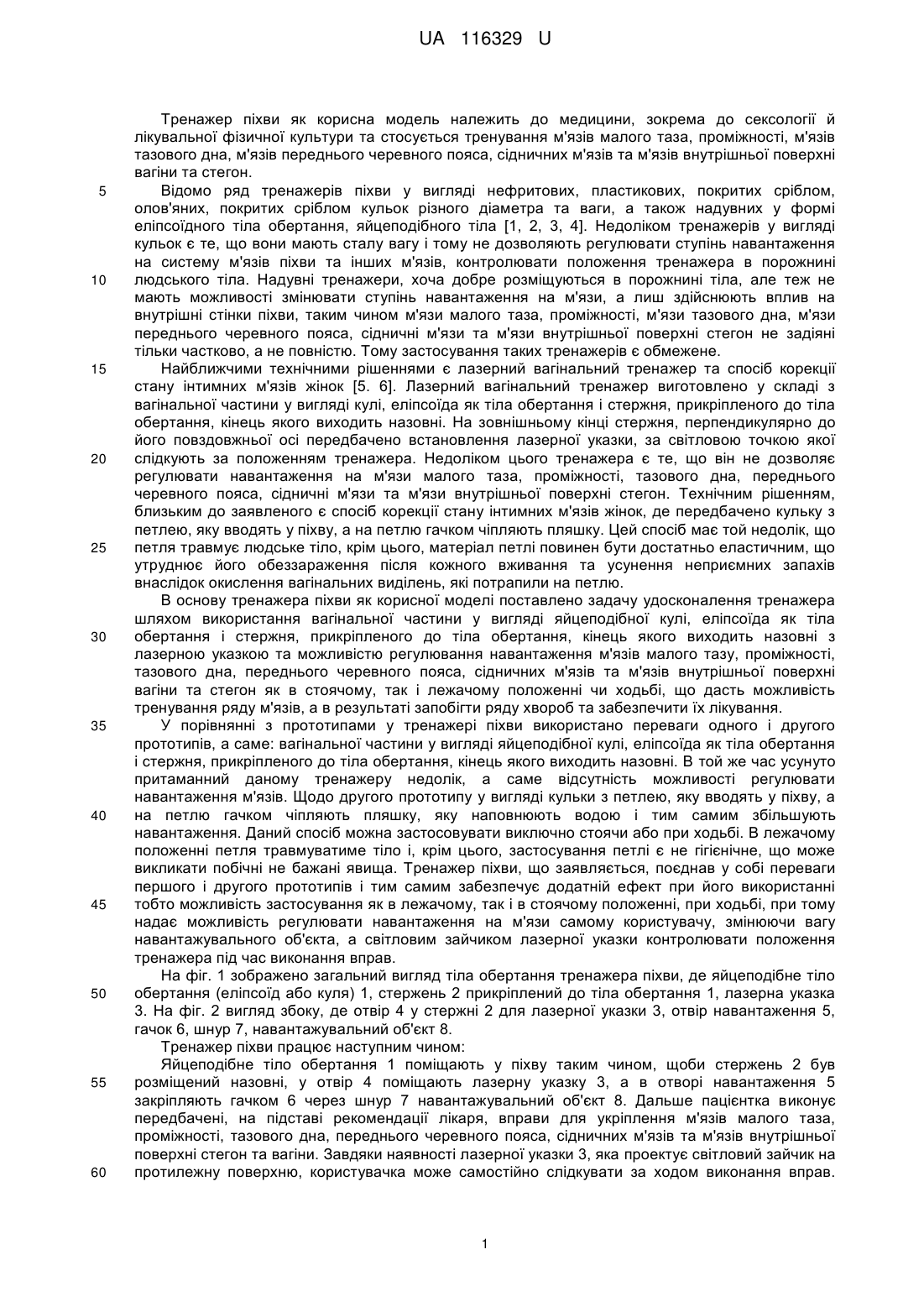

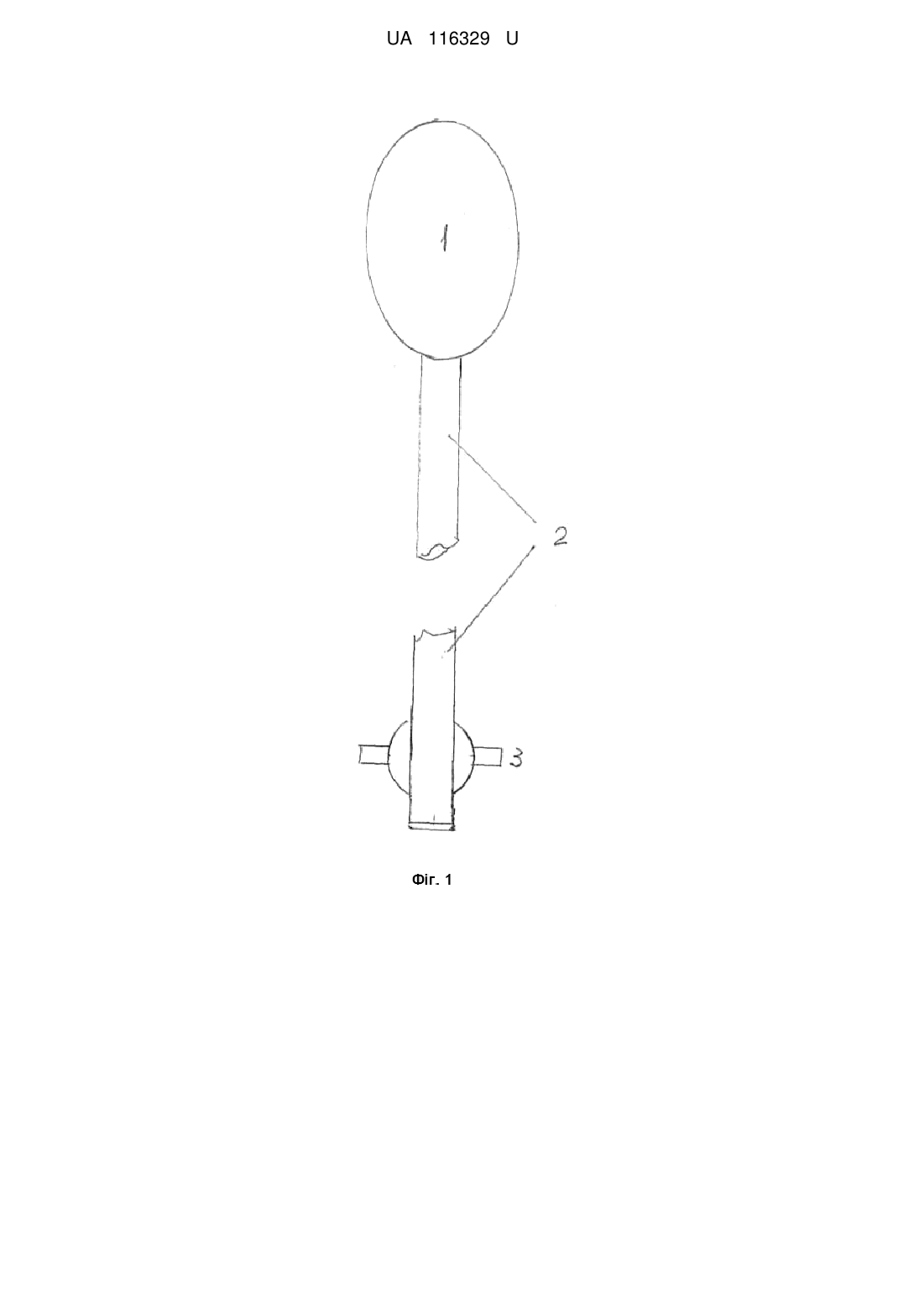

Реферат: Тренажер піхви у складі яйцеподібного тіла обертання, стержня, лазерної указки, навантажувального об'єкта, гачка зі шнуром. Обладнаний отвором навантаження, за допомогою котрого об'єктом навантаження з гачком зі шнуром забезпечують тренування м'язів при положенні стоячи, лежачи та ходьбі. UA 116329 U (54) ТРЕНАЖЕР ПІХВИ UA 116329 U UA 116329 U 5 10 15 20 25 30 35 40 45 50 55 60 Тренажер піхви як корисна модель належить до медицини, зокрема до сексології й лікувальної фізичної культури та стосується тренування м'язів малого таза, проміжності, м'язів тазового дна, м'язів переднього черевного пояса, сідничних м'язів та м'язів внутрішньої поверхні вагіни та стегон. Відомо ряд тренажерів піхви у вигляді нефритових, пластикових, покритих сріблом, олов'яних, покритих сріблом кульок різного діаметра та ваги, а також надувних у формі еліпсоїдного тіла обертання, яйцеподібного тіла [1, 2, 3, 4]. Недоліком тренажерів у вигляді кульок є те, що вони мають сталу вагу і тому не дозволяють регулювати ступінь навантаження на систему м'язів піхви та інших м'язів, контролювати положення тренажера в порожнині людського тіла. Надувні тренажери, хоча добре розміщуються в порожнині тіла, але теж не мають можливості змінювати ступінь навантаження на м'язи, а лиш здійснюють вплив на внутрішні стінки піхви, таким чином м'язи малого таза, проміжності, м'язи тазового дна, м'язи переднього черевного пояса, сідничні м'язи та м'язи внутрішньої поверхні стегон не задіяні тільки частково, а не повністю. Тому застосування таких тренажерів є обмежене. Найближчими технічними рішеннями є лазерний вагінальний тренажер та спосіб корекції стану інтимних м'язів жінок [5. 6]. Лазерний вагінальний тренажер виготовлено у складі з вагінальної частини у вигляді кулі, еліпсоїда як тіла обертання і стержня, прикріпленого до тіла обертання, кінець якого виходить назовні. На зовнішньому кінці стержня, перпендикулярно до його повздовжньої осі передбачено встановлення лазерної указки, за світловою точкою якої слідкують за положенням тренажера. Недоліком цього тренажера є те, що він не дозволяє регулювати навантаження на м'язи малого таза, проміжності, тазового дна, переднього черевного пояса, сідничні м'язи та м'язи внутрішньої поверхні стегон. Технічним рішенням, близьким до заявленого є спосіб корекції стану інтимних м'язів жінок, де передбачено кульку з петлею, яку вводять у піхву, а на петлю гачком чіпляють пляшку. Цей спосіб має той недолік, що петля травмує людське тіло, крім цього, матеріал петлі повинен бути достатньо еластичним, що утруднює його обеззараження після кожного вживання та усунення неприємних запахів внаслідок окислення вагінальних виділень, які потрапили на петлю. В основу тренажера піхви як корисної моделі поставлено задачу удосконалення тренажера шляхом використання вагінальної частини у вигляді яйцеподібної кулі, еліпсоїда як тіла обертання і стержня, прикріпленого до тіла обертання, кінець якого виходить назовні з лазерною указкою та можливістю регулювання навантаження м'язів малого тазу, проміжності, тазового дна, переднього черевного пояса, сідничних м'язів та м'язів внутрішньої поверхні вагіни та стегон як в стоячому, так і лежачому положенні чи ходьбі, що дасть можливість тренування ряду м'язів, а в результаті запобігти ряду хвороб та забезпечити їх лікування. У порівнянні з прототипами у тренажері піхви використано переваги одного і другого прототипів, а саме: вагінальної частини у вигляді яйцеподібної кулі, еліпсоїда як тіла обертання і стержня, прикріпленого до тіла обертання, кінець якого виходить назовні. В той же час усунуто притаманний даному тренажеру недолік, а саме відсутність можливості регулювати навантаження м'язів. Щодо другого прототипу у вигляді кульки з петлею, яку вводять у піхву, а на петлю гачком чіпляють пляшку, яку наповнюють водою і тим самим збільшують навантаження. Даний спосіб можна застосовувати виключно стоячи або при ходьбі. В лежачому положенні петля травмуватиме тіло і, крім цього, застосування петлі є не гігієнічне, що може викликати побічні не бажані явища. Тренажер піхви, що заявляється, поєднав у собі переваги першого і другого прототипів і тим самим забезпечує додатній ефект при його використанні тобто можливість застосування як в лежачому, так і в стоячому положенні, при ходьбі, при тому надає можливість регулювати навантаження на м'язи самому користувачу, змінюючи вагу навантажувального об'єкта, а світловим зайчиком лазерної указки контролювати положення тренажера під час виконання вправ. На фіг. 1 зображено загальний вигляд тіла обертання тренажера піхви, де яйцеподібне тіло обертання (еліпсоїд або куля) 1, стержень 2 прикріплений до тіла обертання 1, лазерна указка 3. На фіг. 2 вигляд збоку, де отвір 4 у стержні 2 для лазерної указки 3, отвір навантаження 5, гачок 6, шнур 7, навантажувальний об'єкт 8. Тренажер піхви працює наступним чином: Яйцеподібне тіло обертання 1 поміщають у піхву таким чином, щоби стержень 2 був розміщений назовні, у отвір 4 поміщають лазерну указку 3, а в отворі навантаження 5 закріпляють гачком 6 через шнур 7 навантажувальний об'єкт 8. Дальше пацієнтка виконує передбачені, на підставі рекомендації лікаря, вправи для укріплення м'язів малого таза, проміжності, тазового дна, переднього черевного пояса, сідничних м'язів та м'язів внутрішньої поверхні стегон та вагіни. Завдяки наявності лазерної указки 3, яка проектує світловий зайчик на протилежну поверхню, користувачка може самостійно слідкувати за ходом виконання вправ. 1 UA 116329 U 5 10 Збільшуючи чи зменшуючи вагу навантажувального об'єкта 8 для різних комплексів вправ досягають тренування різних груп м'язів відповідно до приписаної лікарем програми. Техніко-економічний ефект від використання тренажера піхви полягає у тому, що за допомогою тренування різних м'язів, підвищення їх тонусу, досягають запобігання ряду гінекологічних хвороб та забезпечують їх лікування, таким чином досягають покращення здоров'я жінки, а укріплення м'язів дозволить запобігти самовільному випаданню плода, що допоможе частковому вирішенню такої проблеми як безпліддя. Бібліографічні дані: 1. Патент України № 9945 2. Патент України №26822 3. Патент України №4 0214 4. Патент України №38136 5. Патент Росії №71555 6. Патент України №8255 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Тренажер піхви у складі яйцеподібного тіла обертання, стержня, лазерної указки, навантажувального об'єкта, гачка зі шнуром, який відрізняється тим, що обладнаний отвором навантаження, за допомогою котрого об'єктом навантаження з гачком зі шнуром забезпечують тренування м'язів при положенні стоячи, лежачи та ходьбі. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
